Merkki: Richge Technologyn SOLH
SOLH HFZ -sarja on erittäin jäykkä rinnakkaistarttuja, joka on varustettu integroidulla rulla-/pallo-lineaariohjaimella, jota ohjaa kaksoismäntä ja hammastanko ja hammaspyörä synkroninen mekanismi. Täysin vaihdettavissa SMC MHZ2 -sarjan kanssa.
Saatavilla kolme käyttövaihtoehtoa:
-- HFZ: Kaksitoiminen standardityyppi
-- HFSZ: Yksitoiminen normaalisti suljettu (jousipuristin, virrankatkaisun pito)
-- HFTZ: Yksitoiminen normaalisti auki (jousivapautus, virrankatkaisu auki) Soveltuu yleiseen kevyeen ja keskisuureen kuormitukseen tarkkuuskiinnitykseen, automaattiseen kokoonpanoon ja robotin päätetehostinsovelluksiin.
1. Vaihteisto: kaksoismäntä + hammastanko ja hammaspyörä synkroninen käyttö. Kaksi leukaa ylläpitävät täydellisen yhdensuuntaisen liikkeen ilman siirtymää tai taipumaa.
2. Ohjausjärjestelmä: Integroitu rulla/pallo lineaarinen ohjain, jonka pohjassa on kohdistustappeja siirtymisen estämiseksi. Erinomainen jäykkyys, korkea toistotarkkuus ja vahva offset-kuormituksen kestävyys.
3. Toimintatilat
-- HFZ Double Acting: Ilmansyöttö avoimeen/kiinni, yleiseen jatkuvaan tuotantoon
-- HFSZ Single Acting NC: Ilmansyöttö avaa leuat; jousipuristimet, kun ilma katkaistaan (katkaise työkappaleen pito)
-- HFTZ Single Acting NO: Ilmansyöttö sulkee leuat; jousi avautuu, kun ilma katkaistaan (automaattinen virrankatkaisu)
4. Rakenne: Alumiiniseosrunko, ruostumattomasta teräksestä valmistetut leuat, sisäänrakennettu magneettirengas. Kaksipuolinen magneettikytkin urat; useita asennuspintoja: pohja / sivu / läpimenevä reikä.
5. Asennon tarkkuus: ±0,01 mm (reikä 6~25); ±0,02 mm (reikä 32-40), vakaa korkeataajuisessa pyöräilyssä.

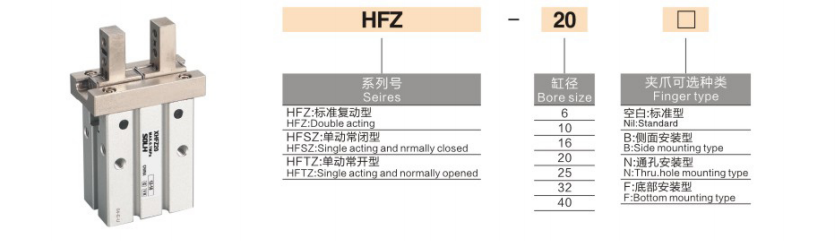

1. Malliesimerkki: HFZ20N-M9BW
|
Segmentti |
Koodi |
Määritelmä |
| HFZ / HFSZ / HFTZ |
Sarjan koodi |
HFZ=Kaksitoiminen / HFSZ=Yksitoiminen normaalisti suljettu / HFTZ=yksitoiminen normaalisti auki |
|
20 |
Reiän koko (mm) |
6,10,16,20,25,32,40 |
| N / B / Tyhjä |
Asennusvaihtoehto |
Tyhjä = tavallinen pohjakierrereikä / N = läpivientireikäkiinnitys / B = sivukiinnitys (erikoisreikä 6) |
| -M9B |
Magneettinen kytkin |
M9B (NPN) / M9N (PNP) / M9PSvakiokaapeli 0,5 m; W = 1 m; L = 3 m |
| Mukautettu pääte |
Valinnainen päivitys |
-X Jatkettu leuka-J Pölytiivis kansi-G Korkean lämpötilan kestävä tiiviste |
2. Vakiotilauksen viite
HFZ25N-M9BW Poraus 25, kaksitoiminen, reikäkiinnitys, M9B magneettikytkin 1 m kaapelilla.
|
Parametrikohde |
Vakiomääritys |
| Leuan kokoonpano |
2 leukaa, puhdas yhdensuuntainen lineaarinen avaaminen ja sulkeminen |
| Toimintatila |
HFZ (kaksitoiminen) / HFSZ (NC) / HFTZ (NO) |
| Käyttöpaine |
Poraus 6/10: 0,2–0,7 MPa / Poraus 16–40: 0,15–0,7 MPa (Optimaalinen: 0,5 MPa) |
| Todistuspaine |
1,0 MPa |
| Ympäristön lämpötila |
-20 ~ +70 ℃ (ei jäätymistä putkiston sisällä) |
| Toista asennon tarkkuus |
Poraus 6-25：±0,01 mm / Poraus 32-40：±0,02 mm |
| Max toimintataajuus |
cy-reikä 6-16：180 cpm / Reikä 20-40：60-120 cpm |
| Air Portin lanka |
Poraus 6/10：M3×0,5 / Poraus 16-40：M5×0,8 |
| Voitelu |
öljytön toiminta; NSF-H1 elintarvikelaatuinen rasva valinnainen |
| Kytkimen asennus |
Kaksipuoliset liukuurat, yhteensopiva D-M9□-, CMSH-, DS1-sarjojen kanssa |
| Asennusvaihtoehdot |
Kierrereikä pohjassa, sivukiinnitys, läpimenevä reikä (N-tyyppi), kolmisuuntainen kiinnitys |
|
Poraus (mm) |
Malli |
Yksileuan veto (mm) |
Kokonaisaukko (mm) |
Kokonaisaukko (mm) |
Sisäinen puristusvoima (N) |
Nettopaino (g) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ Tärkeä huomautus: Tehokas puristusvoima pienenee leuan pidennyspituuden L kasvaessa. Kuorman tarkastus turvakertoimella ≥1,5 on pakollinen.
✅ Valitse HFZ-sarja, jos:
-- SMC MHZ2 on korvattava suoraan; vaativat yksitoimisen virrankatkaisun pito/vapautustoiminnon
- Kevyt ja keskiraskas tarkkuus rinnakkaiskiinnitys: 3C-elektroniikka, tarkkuuslaitteisto, ruiskuvalu, pakkauslaitteet
-- Robotin päätetehoste- ja tarkkuuskokoonpanoasemilta vaaditaan suurta jäykkyyttä ja offset-kuormituksen kestävyyttä
-- Joustava monisuuntainen asennus: läpivienti- / sivu- / pohja-asennus kompaktille integroidulle mekanismille
1. Valitse porauskoko työkappaleen painon ja kiinnitystavan mukaan (ulko/sisätartunta), varmista, että puristusvoima on ≥ 1,5 kertaa todellinen kuormitus
2. Käyttötilan valinta
-- Jatkuva virrankatkaisu → HFSZ normaalisti kiinni
-- Automaattinen virrankatkaisu → HFTZ normaalisti auki
-- Jatkuva massatuotanto ilman turvajousitarvetta → HFZ kaksitoiminen
3. Asennusvalinta: Vakiokierrereikä (tyhjä) / läpimenevä reikä (N) / sivukiinnitys (B) sopimaan alustaan tai kannattimeen
4. Asennon tunnistus: Varusta -M9□ magneettikytkimet, kaksipuoliset paikat tukevat 2 kytkintä avoimen ja suljetun signaalin takaisinkytkentään
5. Offset-kuormituksen ohjaus: Rajoita leuan jatkeen pituutta L, vältä lineaariohjaimen sallitun taivutusmomentin ylittämistä
SOLH HFZ lineaariohjain rinnakkainen pneumaattinen tarttuja käyttää rulla-/palloohjain ja hammastanko-synkroninen käyttö, saatavana kaksitoimisina HFZ-, yksitoimisina NC HFSZ- ja NO HFTZ -versioina monikiinnitysvaihtoehdoilla ja ±0,01 mm:n korkealla tarkkuudella, suoraan vaihdettavissa MHZ2:n kanssa, ihanteellinen korkean jäykkyyden automaatioratkaisu3, CEO-lampun tarkkuus3. kokoonpano.
