HSV-sarjan 3/2-tiekäsiliukuventtiili | Suoraan läpi pneumaattisen lähteen liukukytkin

Tuotemerkki: SOLH by Richge Technology | 3/2-tie itselukittuva käsiliukuventtiili pneumaattiselle piirille manuaalinen päälle-pois ja paineenpoisto

1. Tuotteen yleiskatsaus

     SOLH HSV -sarja on vakio3/2-tie pneumaattinen käsiliukuventtiili suoralla läpivientiholkisella push-pull-rakenteella, täysin yhteensopiva AirTAC HSV -sarjan spesifikaatioiden kanssa ja yleisesti vaihdettavissa vastaaviin kotimaisiin malleihin. Joustamattoman itselukittuvan rakenteen ansiosta se toteuttaa ilmansyötön eteenpäin työntämällä ja paineenalennuspoiston taaksepäin vetämällä. Sisäänrakennetun pakokaasulogiikan ansiosta venttiili poistaa välittömästi jäännöspaineen takaputkista sulkeutuessaan. Sitä käytetään ammattimaisesti manuaalisena pääkytkimenä pneumaattisissa haarapiireissä ja ilmansulkuvaroventtiilinä laitteiden huoltoa varten, ja siinä on vakaa itselukittuva ja turvallinen paineenalennusteho.

  1.1 Ilmasataman peruslogiikka ja toimintaperiaate

     • Lentosataman määritelmä: P (ilman sisääntulo), A (työskentelyaukko), R (sisäänrakennettu pakoaukko)

     • Normaalisti suljettu tila: P-A-piiri irti, A-R-piiri auki jatkuvaa pakokaasua varten

     • Toimiva työntötila: P-A-piiri kytketty ilmansyöttöä varten, A-R-piiri suljettu paineenpitoa varten

     • Käyttöominaisuus: Aksiaaliholkin työntö-vetotoiminto mekaanisella itselukittuvalla rakenteella, ei asennon poikkeamaa käsien vapauttamisen jälkeen

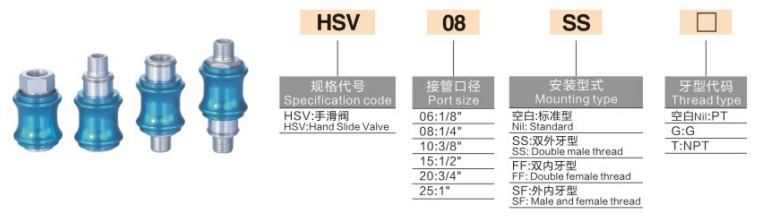

2. Mallin koodaussäännöt ja lankojen tekniset tiedot

  Koodauksen logiikka: HSV [Portin koko] - [Säikeen rakennekoodi] + [Säikeen tyyppikoodi]

 2.1 Portin koon määrittely

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Säikeen rakenteen jälkiliitekoodi

     • SF: Vakiorakenne, yksi pää ulkokierre + toinen pää sisäkierre (yleisin malli)

     • SS: Kaksinkertainen ulkokierre molemmissa päissä

     • FF: Kaksinkertainen sisäkierre molemmissa päissä

  2.3 Kierretyypin koodi

     • Oletus: PT kartiokierre

     • G: Brittiläinen standardi rinnakkaiskierre

     • T: NPT American standardi kartiokierre

  Malli esimerkki: HSV08-SF | G1/4-portti, vakio yksi-ulko-yksi sisäkierre käsiliukuventtiili, markkinoiden laajimmin käytetty spesifikaatio

 2.4 Full Series Mainstream Specification Parameters

3. Tekniset ydinparametrit

4. Rakenteelliset ydinedut

     • Sisäänrakennettu suora asennus: Suunniteltu sarjaliitäntään pneumaattisissa haaraputkissa, alustaa ei tarvita, voidaan suoraan kierteillä ja asentaa ilmaputkien keskelle yksinkertaisen ja tilaa säästävän järjestelyn vuoksi.

     • Turvallinen 3/2-suuntainen paineenpoistologiikka: Vedä sulkeaksesi ilmanottoaukon ja vapauttaaksesi kaikki jäännöspaineet takasylintereistä ja putkistoista; paina palauttaaksesi ilmansyötön ja paineen pitämisen. Poistaa tehokkaasti jäännöspainevaarat laitteiden huollon aikana.

     • Luotettava itselukittuva suorituskyky: Mekaaninen asemointi itselukittuva rakenne, ei jousen palautusta, vakaa asento käytön jälkeen, ei vahingossa tapahtuvaa siirtymää tai ilmavuotoa.

     • Monipuolinen lankojen sovitus: Useita kierrerakenteita ja -tyyppejä valinnainen, täydellisesti yhteensopiva pikaliittimien, sisäkierreliitosten ja KQ2-ilmaputkien kanssa joustavaan asennukseen paikan päällä.

     • Kestävä korroosionestorakenne: Kova-anodisoitu alumiinirunko ja ruostumattomasta teräksestä valmistettu kela takaavat kulutuskestävyyden, hapettumisenkestävyyden ja pitkän aikavälin vakaan toiminnan monimutkaisissa ympäristöissä.

5. Valintaero: HSV-käsiliukuventtiili vs. 4HV-käsikäyttöinen pyörivä venttiili

6. Tyypilliset sovellusskenaariot

     • Yhden sylinterin haaran ohjaus: Asennettu ilmalähteen ja solenoidiventtiilin väliin manuaalisen ilman katkaisun ja jäännöspaineen alennuksen toteuttamiseksi laitteiden sammuttamista ja huoltoa varten.

     • Laitteen pääilmakatkos: Asennettu työkalulaitteiden pääilman imuputkeen yleistä nopeaa paineenalennusta ja turvallista sammutusta varten.

     • Tyhjiöpiirin kytkentä: Sovelletaan tyhjiöpumpun haarapiireihin manuaalista käynnistys-pysäytysohjausta varten; Vedä venttiiliä vapauttaaksesi tyhjiöpaineen nopeasti ja varmistaaksesi turvallisen toiminnan.

Yhden lauseen yhteenveto

     SOLH HSV -sarja on 3/2-tie itselukittuva, suoraan läpi menevä käsiliukuventtiili, jossa on sisäänrakennettu paineenalennustoiminto. Siinä on voiteluaineeton toiminta, monipuoliset kierrevaihtoehdot ja turvallinen jäännöspainepoistologiikka, ja se on vakiona manuaalinen ilmalähteen kytkinventtiili pneumaattisten piirien huoltoon ja haaran päälle-pois-ohjaukseen.
