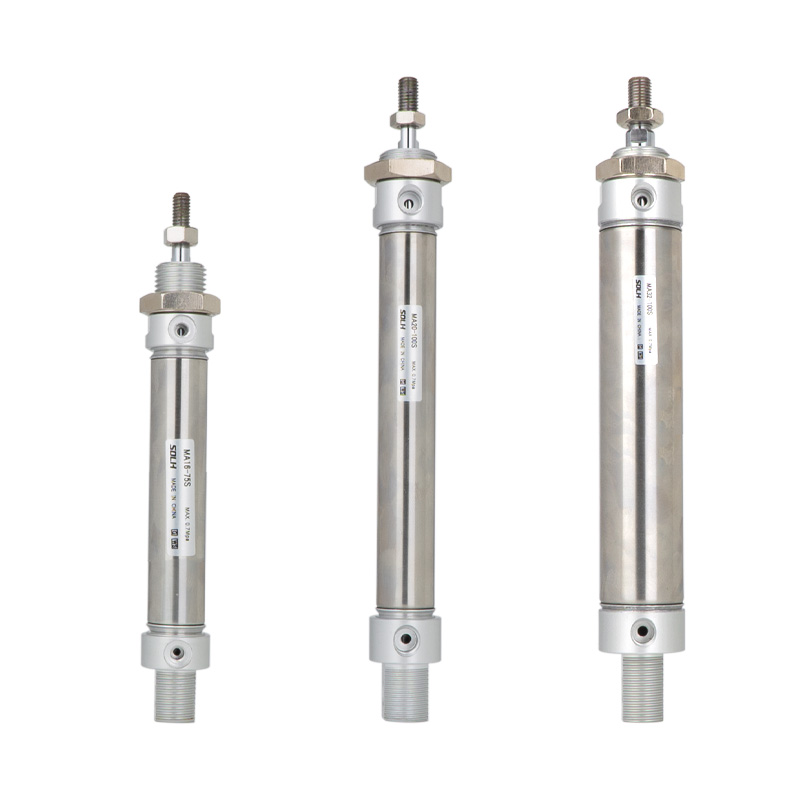

MA-sarjan ruostumattomasta teräksestä valmistettu minisylinteri (taloudellinen yleinen tyyppi)

Merkki: Richge Technologyn SOLH

Tuotteen yleiskatsaus

     SOLH MA -sarjan edullinen ruostumattomasta teräksestä valmistettu minisylinteri, reikäkoko φ16/20/25/32/40/50/63mm. Vaihdettavissa SMC CM2/CM3 -sarjan kanssa. Korkea kustannustehokkuus, kypsä rakenne, yleiset asennusmitat ja korroosionkestävyys. Laajalti käytetty kevyessä teollisuudessa, elektroniikassa, pakkauksissa, elintarvikkeissa ja pienissä automaatiolaitteissa kevyeen ja keskisuureen kuormitukseen, budjettiherkkään, puhtaisiin tai kosteisiin työolosuhteisiin.

Ydinrakenne- ja suunnitteluominaisuudet

   1. Standardi: Yrityksen sisäinen standardi, joka on hyvin vaihdettavissa SMC CM2/CM3:n kanssa.

   2. Materiaali: 304 ruostumattomasta teräksestä valmistettu piippu ja männänvarsi, alumiiniseospäädyt, ruosteenkestävä kostealle, heikolle hapolle, heikolle alkalille ja puhtaalle ympäristölle.

   3. Rakenne: Rullapuristettu päätykansi ja piippuliitos, vakaa rakenne ja kilpailukykyiset kustannukset, suora lieriömäinen muoto helpottaa huoltoa.

   4. Toimintavaihtoehdot

     -- MA Double Acting: Ilmansyöttö molemmissa päissä, yleisin vakiomalli

     -- MSA Single Acting Spring Extend: Pidennä automaattisesti, kun ilma katkeaa

     -- MTA yksitoiminen jousipalautus: Vedä sisään automaattisesti, kun ilma katkeaa

     -- MAD-kaksoistanko: molemmille puolille jatkettu sauva, synkroninen liike, kaksinkertainen tehollinen isku

     -- MAJ Säädettävä Isku: Kaksitoiminen ja hieno iskunsäätö tarkkaan sijoitteluun

   5. Tyyny: Vakiokumiinen törmäyksenestotyyny; MAC valinnainen säädettävä ilmatyyny vähentää iskuja ja melua nopeassa liikkeessä.

   6. Tiivistys: Erityinen kaksisuuntainen tiiviste öljynvarastouralla, alhainen käynnistyspaine, öljytön toiminta, käyttöikä ≥5 miljoonaa jaksoa.

   7. Asennon tunnistus: Kaikissa malleissa sisäänrakennettu magneettirengas (liite S), yhteensopiva AirTAC CS1-G- tai SMC M9B -magneettikytkimien kanssa männän asennon takaisinkytkentää varten.

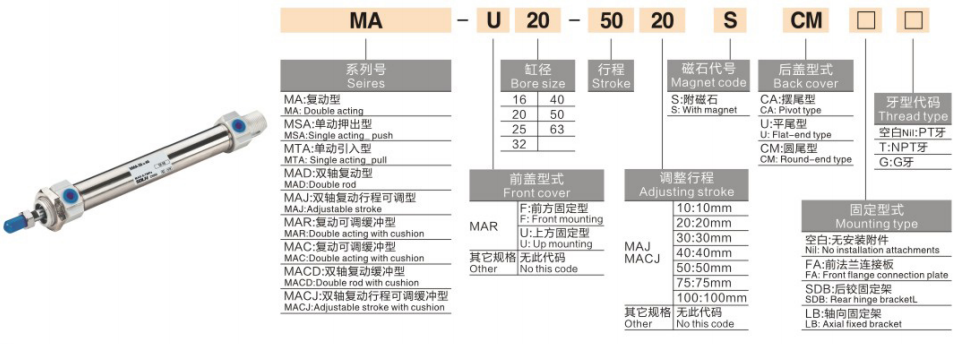

Täydellinen mallikoodaussääntö

   1. Malliesimerkki: MA25-100S-CM-FA

Vakiotilauksen viiteesimerkit

     -- MA32-75S-CM: Poraus32, isku75, kaksitoiminen, sylinterimäinen pyrstö, sisäänrakennettu magneetti

     -- MTA20-50S-U: Poraus 20, isku50, yksitoiminen jousipalautus, litteä häntä

     -- MAJ40-100S-CA: Poraus 40, isku 100, säädettävä isku, haarukkapyrstö

Yleiset tekniset tiedot

Teoreettinen työntö- ja vetovoima @0,5 MPa (yksi sauva, yksikkö: N)

   1. Kaksitoiminen MA

   2. Yksitoiminen MTA (kevätpalautus @0,5 MPa)

Asennuslomakkeet ja johdannaismallit

   1. Takapyrstö ja kiinnitysvaihtoehdot

     -- CM Sylinterimäinen perä: Vakiosuora asennus (suosituin)

     -- CA Clevis-häntä: Takana saranoitu kääntömekanismia varten

     -- U Litteä häntä: Tasoasennus rajoitettuun aksiaaliseen tilaan

     -- FA/FB Laippa: Etu-/takalaippalevyn kiinnitys

     -- LB Jalkakiinnike: Sivuaksiaalisen kannakkeen asennus

     -- SDB Kaksoishaarukka: Saranoitu liitos kääntöliikettä varten

   2. Tärkeimmät johdannaisversiot

     -- MA: Vakio kaksitoiminen sisäänrakennettu magneetti

     -- MSA/MTA: Yksitoiminen jousipidennys/jousipalautus

     -- MAD: Kaksinkertainen sauva kaksitoiminen

     -- MAJ: Säädettävä kaksitoiminen isku

     -- MAC: Kaksitoiminen säädettävällä ilmatyynyllä

3-vaiheinen nopea valintaopas

   1. Poran valinta: Laske tarvittava työntövoima ja vaakakuorma, varaa ≥50 % turvamarginaali; valitse MA ensisijaisesti kevyille ja keskisuurille kuormituksille ja kustannusherkille projekteille.

   2. Iskun vahvistus: Lisää ylimääräinen 10–20 mm matkamarginaali; Suurin isku: kaksitoiminen ≤500mm, yksitoiminen ≤100mm.

   3. Konfiguraatioiden sovitus

     -- Toiminta: Kaksitoiminen → MA; yksitoiminen jousipalautus → MTA; tarkka iskunsäätö → MAJ

     -- Tyyny: Valitse MAC-säädettävä ilmatyyny, kun kulkunopeus＞500 mm/s

     -- Asennon palaute: Kaikki mallit on varustettu sisäänrakennetulla magneetilla, vastaavat CS1-G / M9B magneettikytkimiä

Yhden lauseen yhteenveto

     SOLH MA taloudellinen ruostumattomasta teräksestä valmistettu minisylinteri on vaihdettavissa SMC CM2/CM3 -sarjan kanssa, se tarjoaa runsaasti vaihtoehtoja ja useita asennusvaihtoehtoja, kustannustehokkaan lineaarisen toimilaitteen kevyeen ja keskiraskaaseen automaatioon, pakkaus-, elintarvike- ja elektroniikkatuotantolinjoihin.
