MHY2-sarjan 180° nokkakäyttöinen keinuva pneumaattinen tarttuja

Merkki: Richge Technologyn SOLH

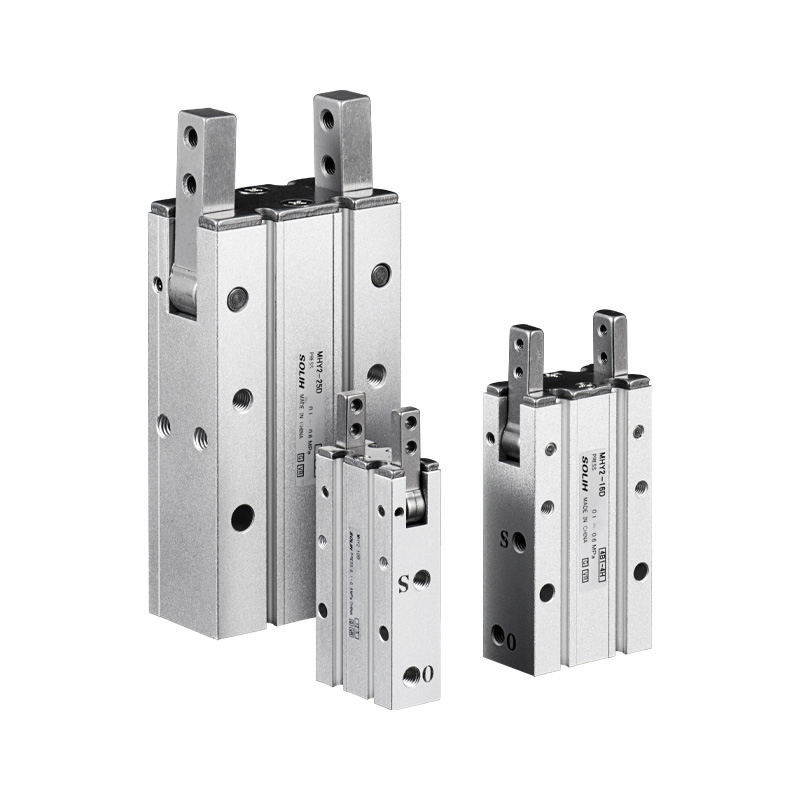

Tuotteen yleiskatsaus

     SOLH MHY2 -sarja on vakiona 180° leveä kääntönokkakäyttöinen 2-leukainen pneumaattinen tarttuja. Keskeiset edut: erittäin suuri avautumiskulma, kevyt kompakti rakenne, pölynkestävä rakenne ja vakaa toistuva sijoitus. Ihanteellinen pyöreän ja epäsäännöllisen työkappaleen käsittelyyn, automaattiseen lastaamiseen/purkuun, kääntämiseen ja lajitteluun. Yksinkertainen liikerata mahdollistaa suoran poiminta ja vapauttamisen ilman monimutkaista mekaanista liikettä.

Ydinrakenne ja toimintaperiaate

     -- Vaihteisto: Nokkamekanismi (ei vaihdetta ja hammastankoa). Kaksoismännät työntävät nokkakokoonpanoa ajamaan kahta leukaa synkronisesti. Max avautumiskulma 180°, ylisulkuasento -3° löystymisen estävään pitoon. Tasainen synkronoitu keinu ilman leuan taipumista.

     -- Rakenne: Alumiiniseosrunko, ruostumattomasta teräksestä valmistetut leuat vakiona, sisäänrakennettu magneettirengas, nelisivuiset magneettikytkimen asennuspaikat. Asennusreiät saatavilla pohja- ja sivupinnoilla. Kapea välys estää pölyn ja roskien tunkeutumisen sisäiseen mekanismiin.

     -- Toimintatila: Vain kaksitoiminen (D), ei yksitoimisia NO/NC-versioita. Kaksisuuntainen ilmansäätö säädettävällä avaus-/sulkeutumisnopeudella.

     -- Paikannustarkkuus: Toista paikannustarkkuus ±0,02 mm tasaisella kääntökulmalla.

Täydellinen mallikoodaussääntö

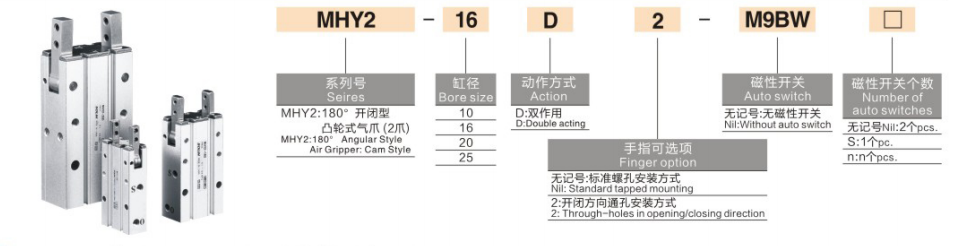

  1. Malliesimerkki: MHY2-16D-S-M9BW

  2. Vakiotilauksen viite

     MHY2-20D-S-M9BW: Poraus 20, kaksitoiminen, sisäänrakennettu magneettirengas, M9B magneettikytkin 1 m kaapelilla.

Universal Core tekniset tiedot

Kiristysmomentti- ja voimatiedot (0,5 MPa, viitepuristimen etäisyys L = 35 mm)

     Tärkeä huomautus: Tehokas puristusvoima pienenee, kun kiristysetäisyys L pitenee. Kuorman vääntömomentin tarkistus on pakollinen valinnan aikana.

Ensisijaiset sovellusskenaariot

  ✅ Valitse MHY2, jos:

     -- Vaatii erittäin leveän 180° aukon sylinterimäisille putkille, epäsäännöllisen muotoisille osille, lastaus-/purku- ja kääntöasemille

     -- Kevyt hyötykuorma kompakti robottipäätetehostin, kevyt suunnittelu etusijalla

     -- Työpajaympäristö, jossa on pölyä ja roskia, vaativat saastumista estävät sisäiset rakenteet

     -- Tarvitaan vaihtoehtoinen ratkaisu, kun MHZ2-rinnakkaistarrain ei pysty tarttumaan halkaisijaltaan suuriin epäsäännöllisiin työkappaleisiin

  ❌ Ei suositella, valitse vaihtoehtoiset mallit:

     -- Tarvitset yksitoimisen normaalisti auki / normaalisti suljettuna virrankatkaisun → Valitse MHW2-vaihteistotarrain

     -- Vaatii yli 25 mm:n reiän ja suuren puristusvoiman → Valitse MHW2-sarja (reikä enintään 40)

     -- Puhdas yhdensuuntainen lineaarinen kiinnitys pienellä avautumismatkalla → Valitse MHZ2-rinnakkaistarrain

Avainten valintaohjeet

     -- Valitse poraus työkappaleen halkaisijan ja ulkomitan mukaan: 10 (pieni) → 16 → 20 → 25 (keskikokoinen-suuri)

     -- Lisää pääte -S magneettirengas ja M9-sarjan magneettikytkimet PLC-asennon takaisinkytkentää varten

     -- Asennusvaihtoehto: tyhjä vakiokierrereikään; pääte -2 reiän läpi kulkevalle asennukselle, joka sopii alustan ja kannakkeen kokoonpanoon

     -- Kuorman tarkistus: Pidä kiinnitysetäisyys L ≤35 mm; säilytä vääntömomentin ja kiristysvoiman turvakerroin ≥1,5

Yhden lauseen yhteenveto
