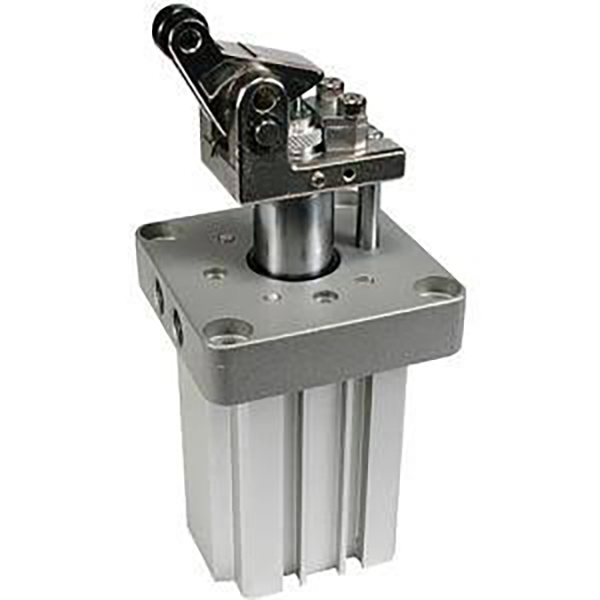

RS2H-sarjan raskas pysäytyssylinteri | Säädettävä hydraulisen puskurin vivun pysäytyssylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenteelliset edut

     SOLH RS2H -sarja on uuden sukupolven raskaaseen käyttöön tarkoitettu viputyyppinen pysäytyssylinteri, joka on ammattimaisesti suunniteltu raskaan kuljetinlinjojen sijoitteluun ja rajoittamiseen. Saatavana suurina reikäkokoina φ50/63/80mm, siinä on erittäin suuri pysäytysvoima, säädettävä hydraulinen puskuri, kevyt kompakti rakenne ja erinomainen iskunkestävyys. Erityisesti 50–500 kg painaville kuormalavoille ja työkalulevyille soveltuva se toimii ytimen pysäytyskomponenttina raskaille automatisoiduille kuljetinlinjoille, jota käytetään laajalti työkappaleen pysäyttämisessä, siirtopaikannuksessa ja aseman rajoitusskenaarioissa.

  1.1 Parannettu raskas suorituskyky

     Päivitettynä korvaajana perinteiselle RS1H-sarjalle, RS2H saavuttaa yli 30 % kasvun pysäytysvoimassa. Yhdistetyn vipuvoimavahvistuksen ja hydraulisen puskurirakenteen ansiosta se kestää täydellisesti korkeataajuisia iskukuormia ja rajoittaa vakaasti raskaita työkappaleita 50 kg:sta 500 kg: iin, mikä ratkaisee riittämättömän voiman ja vanhojen mallien helpon rikkoutumisen raskaan syklisen käytön aikana.

  1.2 Kompakti ja kevyt optimointi

     Verrattuna RS1H-sarjaan, φ63-30-tahtimalli vähentää kokonaispainoa 22 % ja lyhentää kokonaispituutta 9 mm. Optimoitu integroitu rakenne säästää asennustilaa ja parantaa samalla yleistä rakenteellista jäykkyyttä, mikä mahdollistaa pienemmän koon, kevyemmän painon ja paremman vakauden.

  1.3 Core Säädettävä hydraulinen puskuri

     Sisäänrakennettu säädettävä hydraulinen puskuri vakiona. Käyttäjät voivat vapaasti säätää vaimennusvastusta pyörivän säätökiekon avulla eripainoisten ja eri kuljetusnopeuksien työkappaleiden mukaan. Puskuri tukee työkalutonta nopeaa vaihtoa löysäämällä M4-säätöruuvia, mikä parantaa huomattavasti paikan päällä suoritettavaa huoltoa ja vähentää seisokkeja.

  1.4 Erittäin jäykkä vipu ja kaksoisrullarakenne

     Vahva vipu on varustettu parannetulla sisäisellä puskurirakenteella. Saatavilla on kaksi rullamateriaalivaihtoehtoa: hartsi (L) ja hiiliteräs (M), joissa on kulutuskestävyys ja halkeilua estävä suorituskyky. Suurentunut rullan halkaisija varmistaa sujuvan rullauksen ja vahvan taipumisenestokyvyn, välttäen tehokkaasti juuttumista ja epäkeskisen kuorman vaurioita raskaan kuorman pysäyttämisen aikana.

 1.5 Täysin vaihdettavat ja monipuoliset kokoonpanot

     Asennusmitat ovat täysin vaihdettavissa perinteisen RS1H-sarjan kanssa, mikä tukee suoraa vaihtoa ja päivitystä muuttamatta kiinnitysrunkoja. Valinnaiset laajennetut toiminnot sisältävät rebound-lukituksen, manuaalisen vapautuksen lukituksen ja vivun tunnistuskytkimen, jotka täyttävät monimutkaisten raskaan kuormituksen työolosuhteiden ohjausvaatimukset.

  1.6 Öljytön ja pitkä käyttöikärakenne

     Valinnaiset kaksitoimiset, jousikuormitetut kaksitoimiset ja yksitoimiset tilat kattavat erilaisia ​​käyttövaatimuksia. Kova kromattu männänvarsi ja kova-anodisoitu sylinterin runko tarjoavat erinomaisen kulutuskestävyyden ja iskunkestävyyden. Öljytön toimintamalli mukautuu puhtaisiin ympäristöihin ja hitsausroisketiiviisiin työolosuhteisiin alhaisilla huoltokustannuksilla ja pitkällä käyttöiällä.

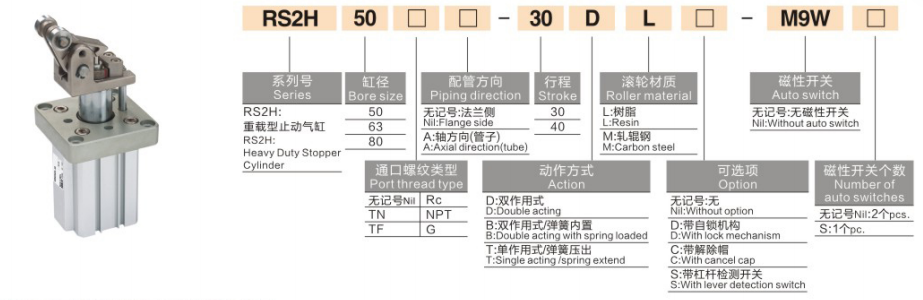

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

  1. Tyypillisiä malliesimerkkejä: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Vakiotilausesimerkit

    • Yleinen Heavy Duty -malli: RS2H63-30LD-M9BW (φ63-reikä, isku 30 mm, hartsitela, kaksitoiminen, M9BW-magneettikytkimellä)

    • Erittäin turvallinen lukitusmalli: RS2H80-40TM-XC102 (φ80-reikä, isku 40 mm, hiiliteräsrulla, yksitoiminen, palautumista estävä lukitusmekanismi)

3. Yleiset tekniset parametrit (20 ℃, 0,5 MPa vakiotila)

  3.1 Perustiedot

     • Toimintatila: Kaksitoiminen, jousikuormitettu kaksitoiminen, jousipidennys yksitoiminen

     • Työpainealue: 0,05 ~ 1,0 MPa; Varoituspaine: 1,5 MPa

     • Ympäristön lämpötila: -10 ℃ ~ 60 ℃ (jäätön ympäristö)

     • Puskurijärjestelmä: Vakiona sisäänrakennettu säädettävä hydraulinen puskuri + kaksiosainen kumipuskuri

     • Voitelutila: Öljytön toiminta

     • Asennusmenetelmä: Vakiolaippakiinnitys, 4-puolinen magneettikytkinkiinnitys saatavana

  3.2 Vakioporauksen ja iskun yhdistelmä

  3.3 Teoreettinen pysäytysvoima (yksikkö: kN @0,5 MPa, vivun lähtö)

  3.4 Tuotteen painon vertailu (yksikkö: kg @ vakioisku)

4. Peruskonfigurointi- ja valintaohjeet

 4.1 Rullamateriaalin valinta

     • Hartsirulla (L): Alhainen melu ja naarmuuntuminen kuormalavojen pinnoille. Ihanteellinen kevyille/keskisuurille kuormille (50–200 kg) ja nopeaan käyttöön (≤0,5 m/s) ja suojaa työkappaleita ja varmistaa vakaan pysähtymisen.

     • Hiiliteräsrulla (M): Erittäin korkea kulutuskestävyys ja vahva iskunkestävyys. Soveltuu raskaille kuormille (200–500 kg), korkeataajuiseen pyöräilyyn (≥1000 kertaa/päivä) ja vaativiin teollisiin työolosuhteisiin ja pitkä käyttöikä.

  4.2 Toimintatilan valinta

     • Kaksitoiminen (D): Kaksisuuntaisesti ohjattava kiinnitys ja irrotus suurimmalla pysäytysvoimalla. Optimoitu raskaaseen kuormitukseen ja korkeataajuisiin start-stop-työolosuhteisiin.

     • Jousikuormitteinen kaksitoiminen (B): Automaattinen vapautus sähkökatkon yhteydessä, priorisoi laitteet ja henkilöstön turvallisuus. Täydellinen vaarallisiin asemiin ja virrankatkaisun suojausskenaarioihin.

     • Yksitoiminen (T): Jousen pidennys, paineilman sisäänvetotila. Energiaa säästävä ja kustannustehokas, soveltuu kevyisiin ja matalataajuisiin pysähtymisskenaarioihin.

  4.3 Valinnaiset Heavy Duty -toiminnalliset lisävarusteet

     • Lukitusmekanismi (-XC102): Automaattinen lukitus pysähtymisen jälkeen työkappaleen pomppimisen ja siirtymisen estämiseksi, sopii nopeille kevyelle kuormitukselle ja siirtymisen estoasemille.

     • Manuaalinen lukituksen avaustoiminto: Vapauta vipu manuaalisesti sähkökatkon tai laitevian aikana, mikä varmistaa turvallisen ja kätevän huollon paikan päällä.

     • Vivun tunnistuskytkin: Tunnistaa vivun pidennyksen ja nollaustilan, tukee PLC-vivuston ohjausta ja automaattista lukitustoimintoa älykkäille tuotantolinjoille.

5. Tyypilliset sovellusskenaariot

     • Raskaat kuormalavojen kuljetinlinjat: Erikoistunut 200–500 kg painavien raskaiden työkalulevyjen pysäyttämiseen, siirtoon ja siirtymisen estoon auto-, kodinkone- ja logistiikkateollisuudessa, mikä takaa vakaan raskasta kuormitusta rajoittavan suorituskyvyn.

     • Hitsaus- ja työstökoneiden raskaat asemat: Käytetään hitsauskiinnikkeiden raskaaseen kiinnitykseen, työstökoneiden lastauksen/purkurajoitukseen ja raskaaseen muotin asettamiseen. Puskurirakenne kestää voimakasta iskua ja estää hitsauskuonan eroosiota.

     • Automaattiset varastointi- ja siirtojärjestelmät: Käytetään stereoskooppiseen varastolavan pysäyttämiseen, AGV-telakointiin ja raskaaseen kääntömekanismin rajoittamiseen, jossa on vakaa liike ja luotettava signaalin takaisinkytkentä.

     • Nopeat raskaat kuljetinlinjat: Soveltuu nopeiden (≤0,8m/s) raskaiden työkappaleiden pysäyttämiseen rulla- ja hihnakuljetinlinjoilla. Säädettävä hydraulinen puskuri varmistaa tasaisen ja törmättömän pysäytysprosessin.

6. 3-vaiheinen pikavalintaopas

     1. Poran koon valinta: Valitse poraus työkappaleen painon ja kuljetusnopeuden mukaan. Noudata turvallisuusstandardia: teoreettinen pysäytysvoima ≥ todellinen kuorma × 2. φ50 alle 200 kg:n kuormalle, φ63 200–350 kg:n kuormalle, φ80 yli 350 kg:n kuormalle.

     2. Rullamateriaalin valinta: Valitse hartsitela (L) kevyisiin ja suuriin nopeuksiin; valitse hiiliteräsrulla (M) raskaaseen ja korkeataajuiseen pyöräilyyn.

     3. Toiminnallisen kokoonpanon valinta: Valitse kaksitoiminen (D) + hiiliteräsrulla raskaisiin ja korkeataajuisiin työolosuhteisiin; lisää lukitusmekanismi (-XC102) pomppimisen estoon; ottaa käyttöön jousikuormitettua tyyppiä (B) turvallisuusprioriteettiasemille.

Yhden lauseen yhteenveto

     SOLH RS2H -sarjan päivitetyssä raskaan käytön pysäytyssylinterissä on 30 % suurempi pysäytysvoima, kevyt kompakti rakenne, säädettävä hydraulinen puskuri ja kaksoisrullavaihtoehdot, jotka tarjoavat korkean vakauden, iskunkestävät ja huoltoystävälliset ammattimaiset pysäytysratkaisut 50–500 kg raskaan kuorman automatisoiduille kuljetinlinjoille.
