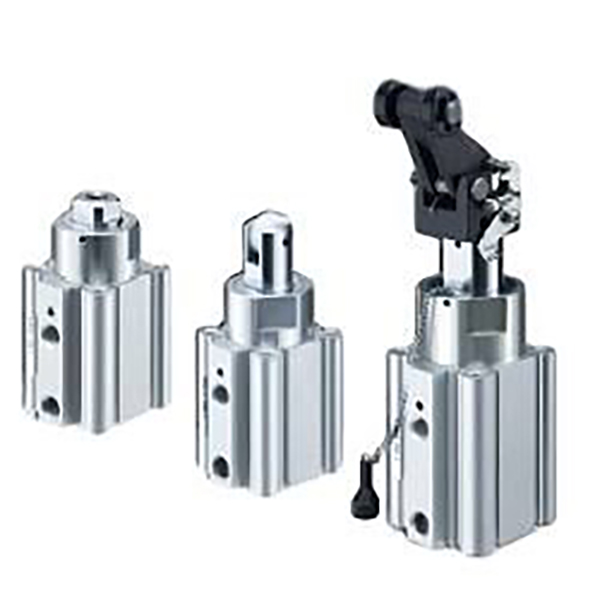

RSQ-sarjan pysäytyssylinteri | Kiinteä asennuskorkeus pneumaattinen pysäytyssylinteri

Merkki: SOLH by Richge Technology

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH RSQ -sarja on kiinteä asennuskorkeus pysäytinsylinteri, joka on suunniteltu automaattiseen kuljetinlinjojen paikannukseen ja työkappaleen rajoittamiseen. Se kattaa porauskoot φ12mm - φ50mm vakioiskuilla 10mm - 30mm. RSQ-sylinterissä on kiinteäkorkuinen jäykkä rakenne, sisäänrakennettu puskuri, 10 valinnaista varren päätyyppiä ja 4-puolinen magneettikytkinkiinnitys, joten RSQ-sylinteri tarjoaa edullisia ja erittäin luotettavia pysäytysratkaisuja kuljetinaseman estämiseen, kuormalavojen sijoitteluun ja työkappaleen rajoittamiseen, ja se toimii vakiona automaattisten kuljetusten ydinkomponenttina.

  1.1 Kiinteäkorkuinen jäykkä rakenne

     Korkeussäädettävästä RSG-sarjasta poiketen RSQ-sarjassa on ei-säädettävä kiinteä asennuskorkeus. Siinä on yksinkertaisempi rakenne, korkeampi yleinen jäykkyys ja nopeampi asennus paikan päällä, se sopii täydellisesti kiinteäkorkeisiin asemiin ja eliminoi korkeuden kalibrointimenettelyt.

  1.2 Monipuolinen usean sauvan pään sovitus

     Varustettu 10 eri vavan päätevaihtoehdolla, mukaan lukien pyöreä sauva, viistoleikkaus, rulla- ja vipurakenteet, jotka kattavat täysin kevyen, keskisuuren ja raskaan kuorman pysäytysskenaariot. Viputyypeissä (L/B/C/D/E) on sisäänrakennettu hydraulinen puskurirakenne, jossa on erinomainen energian absorptio ja vahva iskunkestävyys korkean taajuuden ja raskaiden iskujen työolosuhteisiin.

  1.3 Joustava asennus ja kytkinasettelu

     Sylinterin runko tukee 4-puolista magneettikytkimen asennusta (yhteensopiva D-A9□/M9□/P3DWA-sarjan kytkimien kanssa) ilman ylimääräisiä asennustarvikkeita. Saatavilla on kaksi vakiokiinnitystapaa: B-tyyppinen läpireikäkiinnitys (vakio) ja A-tyyppinen kaksipäinen kierrereikäkiinnitys, joka mukautuu erilaisiin laitekehyksiin ja asennustiloihin.

  1.4 Öljytön ja pitkä käyttöikä

     Valinnaiset kaksitoimiset, jousipalautteiset kaksitoimiset ja yksitoimiset (jousipidennys) -tilat täyttävät erilaiset toimintavaatimukset. Vakiokumipuskuri varmistaa vakaan toiminnan. Männänvarressa on kova kromipinnoitus, ja sylinterin runko käy läpi kovan anodisoinnin, mikä saavuttaa erinomaisen kulutuskestävyyden ja iskunkestävyyden. Öljytön toimintamalli mukautuu puhtaisiin ja pölyttömiin työympäristöihin alhaisilla ylläpitokustannuksilla.

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

  1. Tyypillisiä malliesimerkkejä: RSQB20-15, RSDQL32-20

  2. Esimerkkejä vakiotilauksista

     • Ei-magneettinen rengas vakiomalli: RSQB20-15 (ei magneettirengasta, asennus reiän läpi, φ20 reikä, 15 mm iskunpituus, standardi pyöreä tangon pää)

     • Magneettirengas Hydraulinen puskurimalli: RSDQL32-20 (Sisäänrakennettu magneettirengas, läpivientireikäkiinnitys, φ32-reikä, 20mm iskunpituus, viputyyppinen pysäytyspää)

3. Yleiset tekniset parametrit (20 ℃, 0,5 MPa vakiotila)

  3.1 Perustiedot

     • Toimintatila: Kaksitoiminen, jousipalautteinen kaksitoiminen, yksitoiminen (jousipidennys)

     • Työpainealue: 0,05 ~ 1,0 MPa; Varoituspaine: 1,5 MPa

     • Ympäristön lämpötila: -10 ℃ ~ 70 ℃ (ilman kytkintä); -10 ℃ ~ 60 ℃ (kytkimellä)

     • Männän toimintanopeus: 50-500mm/s

     • Puskuritila: Vakiokumipuskuri; Viputyypit, jotka on varustettu sisäänrakennetulla hydraulisella puskurilla

     • Voitelutila: Öljytön toiminta

  3.2 Vakioporauksen ja iskun yhdistelmä

3.3 Teoreettinen pysäytysvoima (yksikkö: N @0,5 MPa, kaksitoiminen)

3.4 Tuotteen paino (Yksikkö: kg @20mm Isku, RSQ-sarja)

4. Tangon päätyypit ja sovellettavat skenaariot

5. Tyypilliset sovellusskenaariot

     • Kokoonpanolinjan pysäytys: Käytetään elektronisten ja kodinkoneiden kokoonpanolinjojen kuormalavojen pysäyttämiseen, aseman sijoitteluun ja siirtymisen estoon. Kiinteäkorkuinen muotoilu sopii täydellisesti vakiokuljetinlinja-asetteluihin.

     • Kuljetinlinjan rajoitus: Soveltuu työkappaleen pysäyttämiseen hihna- ja rullakuljettimilla, siirtoaseman sijoitteluun ja hajaantuvan/sulautuvan linjan estoon. Useat tangonpäävaihtoehdot mukautuvat erilaisiin kuormitusluokkiin.

     • Automatisoidut käsittelyasemat: Ihanteellinen työstökoneiden lataamisen/purkumisen rajoittamiseen, pakkauskoneen sijoitteluun ja tarkastusaseman pysäyttämiseen, mikä takaa vakaan ja häiriöttömän syklisen toiminnan.

     • Raskaat pysäytysskenaariot: Käytetään raskaiden kuormalavojen ja työkalulevyjen pysäyttämiseen, hitsausaseman sijoitteluun. Hydraulinen puskuriviputyyppi kestää tehokkaasti voimakkaita iskuja ja korkeataajuista tärinää.

6. 3-vaiheinen pikavalintaopas

  1. Poran koon valinta: Valitse poraus todellisen pysäytyskuorman mukaan. Noudata sääntöä: teoreettinen pysäytysvoima ≥ todellinen kuorma × 2 turvakerroin. φ16 ~ φ20 kevyelle kuormitukselle, φ32 keskisuurelle kuormitukselle, φ40 ~ φ50 raskaalle kuormitukselle.

  2. Iskun valinta: Vakioisku vaihtelee 10 mm - 30 mm. Varaa 5–10 mm ylimääräinen iskumarginaali työkappaleen korkeuden perusteella mekaanisten häiriöiden välttämiseksi.

  3. Tangon pään valinta

￮ Kevyt kuorma ja alhainen nopeus: Valitse pyöreä sauva tai viisto leikkaustyyppi

￮ Suuri nopeus ja kevyt kuorma: Valitse rullan tyyppi

￮ Raskas kuorma ja korkeataajuinen isku: Valitse hydraulisen puskurin vivun tyyppi (B/C/D/E)

Yhden lauseen yhteenveto

     SOLH RSQ -sarjan kiinteäkorkuisissa tulppasylintereissä on jäykkä kiinteä asennusrakenne, monipuoliset tangonpäävaihtoehdot, 4-sivuinen kytkinasennus ja öljytön pitkä käyttöikä, mikä tarjoaa kustannustehokkaita, vakaita ja iskunkestäviä vakiopysäytysratkaisuja erilaisille automatisoiduille kuljettimille ja käsittelyasemille.
