TR-sarjan kaksoisakselisylinteri | JIS-standardin korkean jäykkyyden kaksoistankosylinteri

Merkki: SOLH by Richge Technology

Tuotteen yleiskatsaus ja ydinrakenne

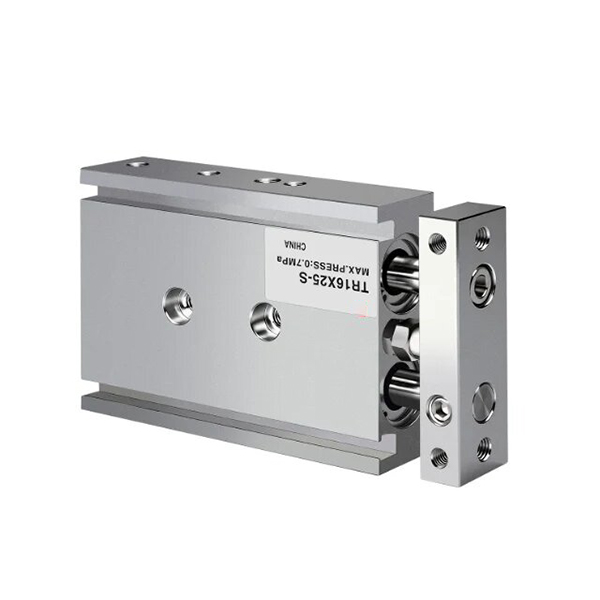

     SOLH TR -sarja on JIS-standardin mukainen kaksoisakselisylinteri, jossa on yksimäntäinen kaksoisvarsi ja liukulaakeroitu ohjausrakenne (ei-kaksoismäntäinen kaksoissylinteri). Erittäin korkea jäykkyys, erinomainen vääntymisenestokyky ja vahva sivuttaiskuormituskestävyys, se tukee 3-puolista joustavaa asennusta ja tarkkaa iskunsäätöä. Tätä korkean tarkkuuden ohjausvaatimuksia varten suunniteltua sylinteriä käytetään laajalti automatisoiduissa prosesseissa, kuten tarkkuusasemointi, työkappaleen puristus, materiaalin siirto ja työkappaleen lukitus. Se toimii luotettavana raskaan kuorman ohjausratkaisuna tavallisille automaatioasemille.

1. Rakenteelliset perusedut

• Erittäin jäykkä synkroninen kaksoistankorakenne: Varustettu yhdellä männällä ja kahdella rinnakkaisella jäykällä männänvarrella, yhdistettynä laajennetuilla liukulaakeriholkilla. Kaksitankoinen synkroninen ajorakenne saavuttaa nollapoikkeaman ±0,1°~±0,2°:n pyörimisen estotarkkuudella, mikä eliminoi tehokkaasti sauvan heilumisen ja varmistaa vakaan lineaarisen liikkeen.

• Säädettävä puskurointi ja iskun hienosäätö: Sisäänrakennettu säädettävä kumitörmäyksenestotyyny tukee tarkkaa iskun hienosäätöä ja pehmeää puskurointia. Se toimii yhteistyössä kiinteän takapuskurin kanssa käyttöiskujen, tärinän ja melun vähentämiseksi, mukautuen toistuviin edestakaisin työskentelyolosuhteisiin.

• Joustava asennus- ja putkisuunnittelu: Varatut kiinnitysreiät pohja-, ylä- ja sivupinnoilla mahdollistavat 3-suuntaisen joustavan asennuksen. Valinnainen kaksipuolinen putkisto optimoi ilmapiirien järjestelyn erilaisille laiterakenteille. Vakiosivukytkimen urat mahdollistavat suoran magneettikytkimen asennuksen ilman ylimääräisiä kiinnikkeitä.

• Vakiomagneettinen kokoonpano: Sisäänrakennettu magneettirengas (S-liite) on saatavana iskun sijainnin havaitsemiseen; ei-magneettinen versio on valinnainen erityisissä häiriöherkissä skenaarioissa erilaisten toiminnallisten vaatimusten täyttämiseksi.

2. Avainero vs. CXS/CXSJ-sarja

• TR-sarja: Yksimäntäinen kaksoisvarsirakenne, jossa on vakio yksisylinterinen työntövoima, korkeampi yleinen jäykkyys ja ylivoimainen taipumisenestokyky raskaassa kuormassa, ihanteellinen erittäin jäykkyyteen ohjaukseen ja pitkätahti raskaan kuorman skenaarioihin.

• CXS / CXSJ-sarja: Kaksimäntäinen kaksoisvarsirakenne, jossa on kaksinkertainen työntövoima, pienempi kitka ja tasaisempi nopea toiminta, sopii paremmin nopeisiin poiminta-ja-paikka- ja suuren työntövoiman lyhytiskuihin.

Ydinalasarjan luokitus (tankotyyppi ja asennustyyli)

TR-sarja kattaa kolme ydinalamallia, jotka kattavat täysin yleiset, kahdenväliset synkroniset ja erittäin kompaktit asennusskenaariot vastaamaan monipuolisiin automaatioasetteluvaatimuksiin.

Täydelliset mallin nimeämissäännöt

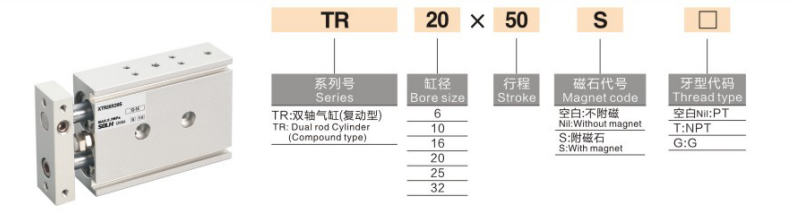

Malliesimerkki: TR20×50S

1. Nimikoodin määritelmä

1. Sarjan koodi: TR (vakio yksisauva) / TRW (kaksois läpivientitanko) / TRJ (kompakti tyyppi)

2. Poran koko: 6 / 10 / 16 / 20 / 25 / 32 mm (koko standardi JIS-porausalue)

3. Vakioisku: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (enimmäisisku: 200 mm)

4. Magneettisen renkaan kokoonpano: S = sisäänrakennettu magneettirengas (asennettavissa magneettikytkimellä, oletusstandardi); Ei S = ei-magneettinen tyyppi (erityisesti räätälöity, harvoin käytetty)

5. Portin säikeen tyyppi: Oletus PT (Rc) lanka; valinnainen G-kierre (liite G) / NPT-kierre (liite T)

6. Magneettinen kytkin: Valinnaiset D-M9B, D-A93, CS1-J, CS1-G ja muut yleismallit, asennetaan suoraan sivuille varattuihin uriin ilman kannakkeita

Yleiset tekniset vakioparametrit

(Vakiotestiolosuhteet: 20 ℃ normaali lämpötila, kuiva ilma)

• Toimintatila: Kaksitoiminen yksimäntäkäyttö

• Työpainealue: 0,15 ~ 1,0 MPa (φ6 reikä: 0,2 ~ 1,0 MPa)

• Todistuspaine: 1,5 MPa

• Ympäristön lämpötila: -20 ℃ ~ 70 ℃ (jäätön käyttöympäristö)

• Toimintanopeus: 30-500mm/s

• Pyörimisen esto tarkkuus: ±0,1° (reikä ≥16 mm, suuri tarkkuus); ±0,2° (φ6/φ10 pientä porausta)

• Puskuritila: Edessä säädettävä kumitörmäyksenestotyyny + kiinteä kumipuskuri takana (ei ilmapuskurivaihtoehtoa)

• Putkiportin koko

￮ φ6 / φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Asennus & Putket: 3-puolinen asennus (alhaalla / ylhäällä / sivulla), valinnainen kaksipuolinen putkisto joustavaan asettelun mukauttamiseen

Teoreettiset työntövoima- ja jännitystiedot (@0,5 MPa, yksikkö: N)

Yksimäntäinen rakenne standardinmukaisella yksisylinterisellä työntövoimalla, vakaa ja luotettava raskaisiin ohjausskenaarioihin

Pikavalintaopas

1. Työntövoiman ja jäykkyyden kysyntä: Valitse CXS/CXSJ kaksoistyöntötehoa ja nopeita poiminta- ja paikkatehtäviä varten; Valitse TR-sarja korkean jäykkyyden ohjaukseen, raskaan kuormituksen kestävyyteen ja pitkän iskun vakaaseen toimintaan.

2. Asennus Tilan mukauttaminen: Suosi CXSJ:tä erittäin kompaktiin kapeaan tilaan, CXS:ää tavanomaiseen kompaktiin tilaan ja TR:ää vakiotilaa ja pitkäiskuista raskaan kuorman skenaarioihin.

3. Tankotyypin valinta: Käytä standardia TR yksipäistä tankoa yksisuuntaiseen lineaariseen liikkeeseen; valitse TRW kaksinkertainen läpivientitanko kahdenväliseen asennukseen ja kaksisuuntaiseen synkroniseen toimintaan.

4. Paikannustunnistuksen kokoonpano: Valitse S-liite, jossa on sisäänrakennettu magneettirengas (TRxx×xxS), jos iskun sijainnin tunnistus vaaditaan.

Yhden lauseen yhteenveto

     SOLH TR -sarjan JIS-standardi kaksoisakselisylinteri tarjoaa korkean jäykkyyden, tarkan pyörimisen eston ja vahvan sivuttaiskuormituksen kestävyyden. Saatavilla on erilaisia ​​sauvatyyppejä ja kompakteja versioita, mikä on ensisijainen ratkaisu erittäin tarkkaan ohjaukseen, pitkäiskuihin ja raskaaseen kuormitukseen automatisoituihin paikannus- ja siirtoasemiin.
