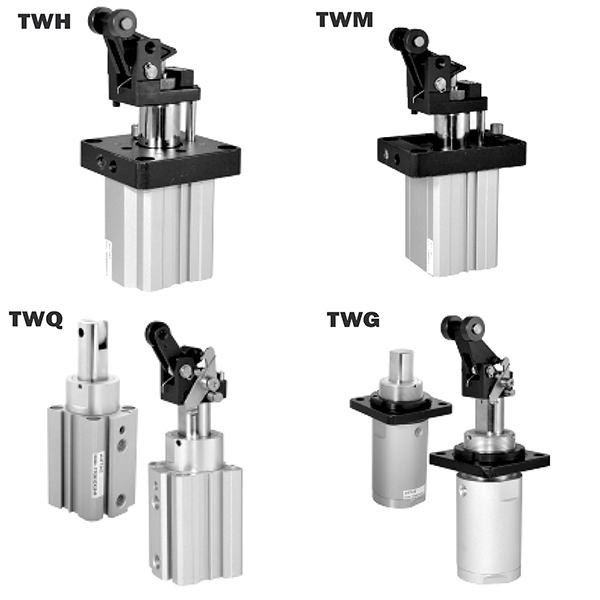

1. Tuotteen yleiskatsaus ja keskeiset rakenneominaisuudet

     SOLH TWH/TWM -sarjat ovat vipurullatyyppisiä raskaiden tulppien sylintereitä, jotka on suunniteltu keski- ja raskaan kuormituksen automatisoituihin kuljetinlinjoihin. Sarja kattaa porauskoot φ20 mm:stä φ80 mm:iin, ja siinä on keskeisiä etuja, kuten sisäänrakennettu itselukittuva pomppimisen estomekanismi, vakiona säädettävä hydraulinen puskuri, erittäin jäykkä vipurakenne ja integroitu laippakiinnitys. Se käsittelee vakaasti 30–300 kg:n kuormalavoja ja työkalulevyjä, joita käytetään laajalti kuljettimen pysäyttämiseen, siirron sijoitteluun ja aseman siirtymisen estoon. Se toimii tavanomaisena luotettavana pysäytysratkaisuna keski- ja raskaan kuormituksen automaatiotilanteissa.

  1.1 Vipurullan voimaa lisäävä rakenne

     Kaksitoimisen vipurullan suunnittelussa tuote hyödyntää vipuvoiman vahvistusta ja vierintäkoskettimen toimintaperiaatetta. Se tuottaa suuren pysäytysvoiman pienellä iskulla ja tasaisella rullaustoiminnalla, mikä vähentää tehokkaasti jäykkää iskua työkappaleen pysäyttämisen aikana ja suojaa sekä laitteita että työkappaleita.

  1.2 Itselukittuva palautumisen estävä ydintoiminto

     Varustettu integroidulla mekaanisella itselukittuvalla mekanismilla valinnaisena päivityksenä. Työkappaleen törmäyspysäytyksen jälkeen sylinteri lukitsee vipuvarren automaattisesti estääkseen työkappaleiden pomppimisen ja taaksepäin työntämisen, mikä eliminoi aseman siirtymäongelmat ja parantaa huomattavasti tuotantolinjan yleistä vakautta ja paikannustarkkuutta.

  1.3 Luokiteltu hydraulinen puskurijärjestelmä

     • φ20/φ25 Pieni reikä: Yhdistetty ei-säädettävän hydraulisen puskurin kanssa, joka sopii täydellisesti kevyisiin ja keskikuormitteisiin hitaisiin työolosuhteisiin kustannustehokkaalla vakaalla puskurointikyvyllä.

     • φ32–φ80 Suuri reikä: Varustettu säädettävällä hydraulisella puskurilla. Käyttäjät voivat vapaasti kiertää säätökiekkoa muuttaakseen vaimennusvastusta, sovittaakseen eri painoisia ja kuljetusnopeuksia omaavia työkappaleita iskuenergian imemiseksi täysin ja saavuttaakseen nollaiskupysähdyksen.

  1.4 Erittäin jäykkä ja pitkäikäinen muotoilu

     Hyväksyy paksunnetun kovakromipinnoitetun männänvarren ja kovaanodisoidun sylinterinrungon, jolla on erinomainen kulutuskestävyys, paineenkestävyys ja iskunkestävyys. Normaali öljytön toimintamalli mukautuu puhtaisiin tuotantoympäristöihin ja hitsausroisketiiviisiin työolosuhteisiin vähällä huoltotarpeella ja pidennetyllä käyttöiällä.

  1.5 Joustava asennus ja kytkinasettelu

     Vakiolaippakiinnitys varmistaa nopean ja vakaan asennuksen. Sylinterin rungossa on esivarattu anturin asennusurit, jotka tukevat suoraa magneettikytkimen asennusta ilman lisätarvikkeita. 4-puolinen kiinnitysrakenne välttää paikan päällä tapahtuvat kiinnityshäiriöt ja hyvä layout-mukavuus.

  1.6 Mallin toiminnallinen eriyttäminen

     • TWH-sarja: Vakiomuotoinen kaksitoiminen rakenne, jossa on suurin pysäytysvoima, sopii raskaaseen kuormaan ja korkeataajuisiin käynnistys-pysäytysskenaarioihin.

     • TWM-sarja: Kaksitoiminen sisäänrakennetulla jousirakenteella, joka toteuttaa automaattisen vapautuksen sähkökatkon jälkeen, priorisoi laitteet ja henkilöstön turvallisuuden riskialttiille asemille.

2. Täydelliset mallien nimeämissäännöt ja tilausesimerkit

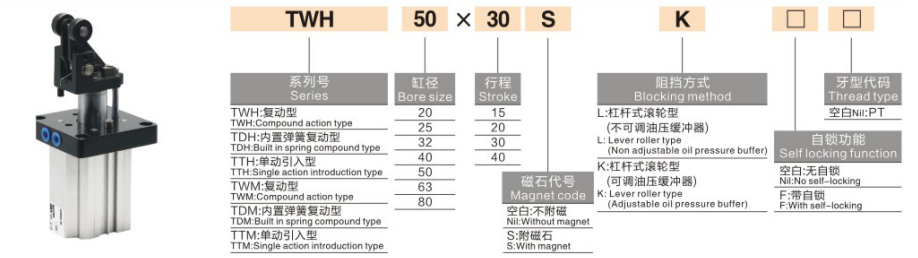

  1. Tyypillisiä malliesimerkkejä: TWH50-30SK-F, TWM63-30K-F

  2. Esimerkkejä vakiotilauksista

     • Itselukittuva keskikuormitusmalli: TWH50-30S-F (reikä φ50, isku 30 mm, ei-säädettävä hydraulinen puskuri, itselukittuva toiminto)

     • Turvallinen virrankatkaisuvapautusmalli: TWM63-30K-F (φ63 reikä, 30 mm iskunpituus, säädettävä hydraulinen puskuri, sisäänrakennettu jousiturvarakenne, itselukittuva)

3. Yleiset tekniset parametrit (20 ℃, 0,5 MPa vakiotila)

 3.1 Perustiedot

     • Toimintatila: TWH = Kaksitoiminen; TWM = Kaksitoiminen sisäänrakennetulla jousella

     • Työpainealue: 0,05 ~ 1,0 MPa; Varoituspaine: 1,5 MPa

     • Ympäristön lämpötila: -10 ℃ ~ 60 ℃ (jäätön ympäristö)

     • Puskurin asetukset: φ20/φ25 = Ei-säädettävä hydraulinen puskuri; φ32~φ80 = Säädettävä hydraulinen puskuri

     • Voitelutila: Öljytön toiminta

     • Asennusmenetelmä: Vakiolaippakiinnitys

  3.2 Vakioporauksen ja iskun yhdistelmä

 3.3 Teoreettinen pysäytysvoima (yksikkö: N @0,5 MPa, vivun lähtö, TWH)

  3.4 Tuotteen paino (yksikkö: kg @ vakioisku, TWH)

4. Peruskonfigurointi- ja valintaohjeet

 4.1 Puskurin tyypin valinta

     • S Säädettävä hydraulinen puskuri: Tarkoitettu pienille φ20/φ25 porauksille. Kustannustehokas, soveltuu kevyille kuormille (≤50kg) ja hitaille nopeuksille (≤0,3m/s) vakaalla kiinteällä puskurointikyvyllä.

     • K Säädettävä hydraulinen puskuri: Ainoastaan ​​φ32–φ80 suurille porauksille. Tukee vapaata vaimennuksen säätöä, sopii täydellisesti keskisuurille ja raskaille kuormille (50–300 kg) ja keskisuurille nopeuksille (≤0,5 m/s), mukautuen erilaisiin työolosuhteisiin.

 4.2 Itselukittuvan toiminnon valinta

     • F Itselukittuva tyyppi (suositus): Automaattinen lukitus työkappaleen törmäyksen jälkeen, mikä estää tehokkaasti työkappaleen pomppimisen ja aseman siirtymisen. Ihanteellinen täysin automatisoiduille jatkuville kuljetinlinjoille, mikä parantaa huomattavasti toiminnan vakautta.

     • Lukimaton tyyppi: Soveltuu vain skenaarioihin, joissa on pieni käänteinen vaikutus ja manuaalinen nollaus. Ei suositella automaattisille tuotantolinjoille huonon paikannusvakauden vuoksi.

  4.3 Toimintatilan valinta

     • TWH kaksitoiminen: Suurin pysäytysvoima kaksisuuntaisesti ohjattavalla kiinnityksellä ja irrotuksella. Optimoitu raskaaseen ja korkeataajuiseen start-stop-pyöräilyskenaarioihin.

     • TWM jousitettu kaksitoiminen: Automaattinen vapautus sähkökatkon yhteydessä, mikä varmistaa laitteiden ja henkilökunnan turvallisuuden. Priorisoitu vaarallisille työasemille ja virrankatkaisusuojaussovelluksille.

5. Tyypilliset sovellusskenaariot

     • Keskiraskaat ja raskaat kuljetinlinjat: Erikoistunut 50–300 kg painavien kuormalavojen ja työkalulevyjen pysäyttämiseen, siirtoon ja siirtymisen estoon elektroniikka-, kodinkone- ja logistiikkateollisuudessa, mikä takaa vakaan keskiraskaan kuorman rajoittamisen.

     • Automatisoidut materiaalinkäsittelylinjat: Käytetään keskinopeisiin (≤0,5 m/s) työkappaleen pysäyttämiseen rulla- ja hihnakuljettimissa. Säädettävä hydraulinen puskuri varmistaa pehmeän ja iskunvapaan pysäytysprosessin työkappaleiden suojaamiseksi.

     • Työstökoneet ja hitsausasemat: Soveltuu työstökoneiden lataamisen/purkumisen rajoittamiseen ja hitsauskiinnittimen sijoitteluun. Iskunkestävyyden ja hitsauskuonan eston ansiosta se mukautuu vakaasti vaativiin teollisiin työolosuhteisiin.

     • AS/RS- ja AGV-telakointijärjestelmät: Käytetään stereoskooppiseen varastolavan pysäyttämiseen ja AGV:n tarkkaan telakointiasemointiin. Itselukittuva palautumisen estävä rakenne takaa vakaan toiminnan ja luotettavan signaalin takaisinkytkennän älykkäille varastojärjestelmille.

6. 3-vaiheinen pikavalintaopas

     1. Poran koon valinta: Valitse poraus työkappaleen painon ja käyttönopeuden mukaan. Noudata turvallisuusstandardia: teoreettinen pysäytysvoima ≥ todellinen kuorma × 2. φ25 alle 50 kg:n kuormalla; φ32/φ40 50–150 kg:n kuormalle; φ50/φ63 150–300 kg:n kuormalle.

     2. Puskurin tyypin valinta: Valitse S ei-säädettävä puskuri φ20/φ25 porauksille; valitse K säädettävä puskuri porauksille, jotka ovat yli φ32 mukautuaksesi muuttuviin nopeus- ja kuormitusolosuhteisiin.

     3. Toiminnallisen kokoonpanon valinta: Valitse F itselukittuva kaikille automaattisille tuotantolinjoille; ottaa käyttöön TWH-kaksitoimisen raskaan kuorman ja korkeataajuisen skenaarion; Valitse TWM-jousikuormitettu tyyppi turvallisuuden prioriteetti- ja virrankatkaisuasemille.

Yhden lauseen yhteenveto

     SOLH TWH/TWM -sarjan keskiraskaat vipurullan pysäytyssylinterit integroivat itselukittuvan pomppimisen estomekanismin ja asteitetun hydraulisen puskurijärjestelmän, jotka tarjoavat vakaat, vähän iskunkestävät ja erittäin turvalliset ammattimaiset pysäytysratkaisut 30–300 kg:n automatisoiduille kuljettimille ja tuotantoasemille.
