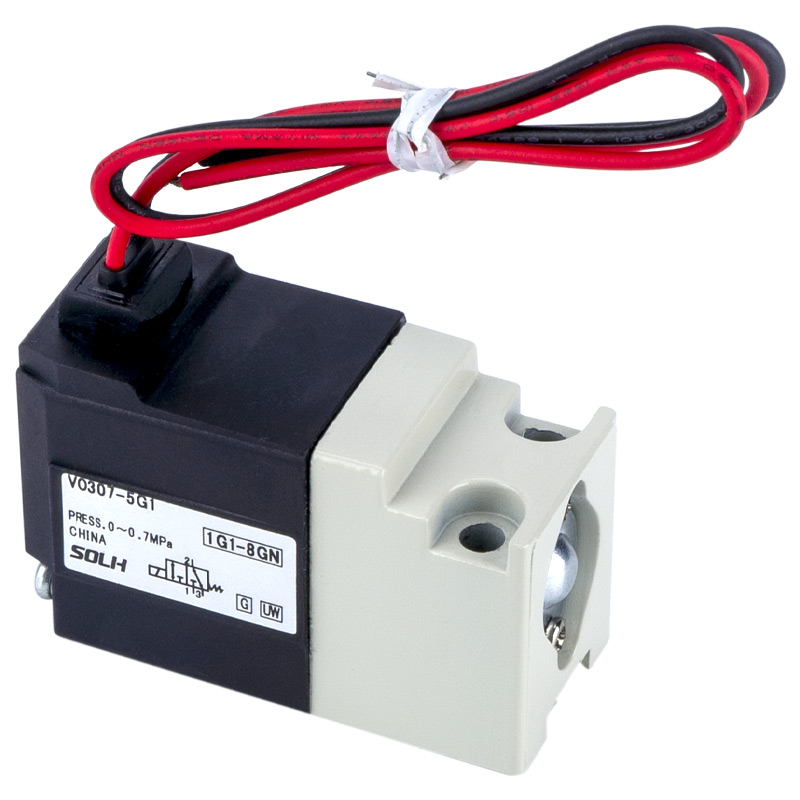

VO307-sarjan 3-porttinen solenoidiventtiili – suoratoiminen imusarjan jakotukin kiinnitystyyppi

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     VO307-sarja on VT307-sarjan erillinen jakotukin kiinnitysversio, suoratoiminen 3-porttinen solenoidiventtiili, joka on kehitetty yksinomaan venttiilisaarekkeen ja jakotukin integrointiin. Se suorittaa ilmapiirin katkaisun, kytkennän ja pakokaasusäädön. Tämä kompakti, nopea ja luotettava kytkentäventtiili on nollapainekäynnistys ja yhteensopiva sekä ylipaine- että tyhjiötyöolosuhteiden kanssa, joten se on ihanteellinen automatisoitujen laitteiden keskitettyyn pneumaattiseen ohjaukseen.

Tärkeimmät ominaisuudet

     -- Erikoistunut jakotukkirakenne, ensimmäinen valinta Valve Island -integraatioon. Räätälöity jakotukin asennukseen ilman sivuputkiportteja. Useita venttiilejä voidaan sijoittaa tiiviisti vierekkäin asennustilan säästämiseksi, johdotuksen standardoimiseksi ja mahdollisten vuotokohtien vähentämiseksi, täydellisesti yhteensopivia venttiilisaarekkeita ja keskitettyjä pneumaattisia ohjausjärjestelmiä.

     --Suoratoiminen lautasmalli, nollapaineinen käynnistys käytettävissä. Käyttöön ei tarvita ohjauspainetta. Se toimii vakaasti 0–0,7 MPa ylipainealueella, kun taas tyhjiöversio tukee painetta -101,2 kPa:iin asti. Vakaa toiminta taataan matalapaine-, tyhjiö- ja epävakaissa ilmalähteissä.

     --Monitoiminen joustava muotoilu vahvalla monipuolisuudellaTukee useita työtiloja, mukaan lukien normaalisti suljettu (NC), normaalisti auki (NO), virtauksen jakaja ja valitsin. Toiminnot voidaan vaihtaa nopeasti yksinkertaisesti vaihtamalla kansilevy, mikä tarjoaa erinomaisen yleisen mukauttavuuden.

     --Nopea vaste ja kestävyys korkeataajuiseen pyöräilyyn Vasteaika ≤ 20 ms, maksimikäyttötaajuus saavuttaa 10 Hz, sopii täydellisesti nopeisiin ilmanpuhallus-, suihkutus- ja alipainekytkentöihin.

     --Elastinen HNBR-tiivistys ja voiteluton toiminta Pääventtiilissä on korkealuokkainen HNBR-kumitiiviste, jolla on erinomainen tiiviys ja pidempi käyttöikä. Voiteluöljyä ei tarvita käytön aikana, mikä takaa puhtaan, ympäristöystävällisen käytön ja alentaa ylläpitokustannuksia.

     --Varustettu manuaalisella ohituksella kätevää käyttöönottoa varten. Mukana vakiona lukitsematon manuaalinen painike, joka helpottaa paikan päällä tapahtuvaa virheenkorjausta, tarkastusta ja manuaalista hätävaihtoa, mikä yksinkertaistaa asennus- ja huoltotyötä.

     - Alhainen virrankulutus ja erittäin pitkä käyttöikä Vakiokäämeillä on alhainen virrankulutus ja ne tukevat pitkäaikaista jatkuvaa jännitystä. Ydinkomponentit tuodaan japanilaisiin tuotemerkkeihin verrattavissa olevalla käyttöiällä, mikä takaa erinomaisen kustannustehokkuuden.

Tekniset tiedot

     --Portin kokoonpano: 3-porttinen, 2-asentoinen yksisolenoidi

     --Toimintaperiaate: Suoravaikutteinen Poppet-tyyppi

     -- Tiivistemateriaali: HNBR elastinen kumitiiviste

     --Soveltuva väliaine: Paineilma, inertti kaasu

     --Käyttöpainealue: 0–0,7 MPa; Tyhjiötyyppi: -101,2 kPa ~ 0,1 MPa

     --Painepaine: 1,5 MPa

     -- Ympäristön lämpötila: -10 ℃ ~ +50 ℃

     -- Vasteaika: ≤ 20 ms (testattu alle 0,5 MPa)

     --Max toimintataajuus: 10 Hz

     --Voiteluvaatimus: Voiteluvapaa

     -- Manuaalinen käyttö: Ei-lukittuva manuaalinen ohitus

     -- Asennustyyppi: Jakotukin kiinnitys (jakotukin asennus)

     -- Saatavilla olevat jännitteet: DC12V / DC24V, AC110V / AC220V ja mukautetut vaihtoehdot

     -- Vastaava jakotukin pohja: VV307 series4. Tyypilliset käyttöskenaariot · Keskitetty pneumaattinen ohjaus automatisoiduille tuotantolinjoille, robottikäsivarsille ja kiinnitysvälineille

     -- Tyhjiöadsorptio, tyhjiön katkaisu, ilmapuhallus- ja nestesuihkujärjestelmät

     -- Pakkaus-, paino-, tekstiili-, puu- ja elintarviketeollisuuden koneet

     -- Laitteet, jotka vaativat jakotukin integroinnin, nollapainekäynnistyksen, tyhjiöyhteensopivuuden ja suurtaajuisen käytön

     -- Venttiilisaarekkeet, moniventtiiliset kokoonpanot ja modulaariset pneumaattiset ohjausjärjestelmät

Yhden lauseen yhteenveto

     SOLH VO307 jakotukkiin kiinnitettävä 3-porttinen magneettiventtiili on suunniteltu erityisesti venttiilisaarekkeille, ja se tukee nollapaineen käynnistystä, täydellistä alipaineyhteensopivuutta, monitoimimuunnoksia, nopeaa korkeataajuista vastetta ja huoltovapaata toimintaa, mikä tekee siitä kustannustehokkaan optimaalisen ratkaisun keskitettyyn pneumaattiseen automaation ohjaukseen.
