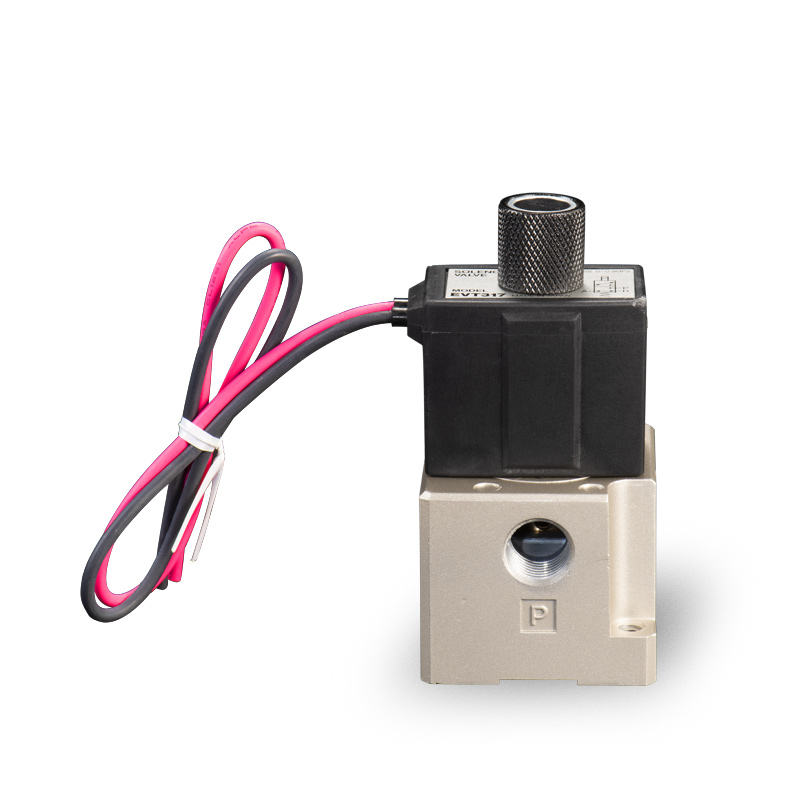

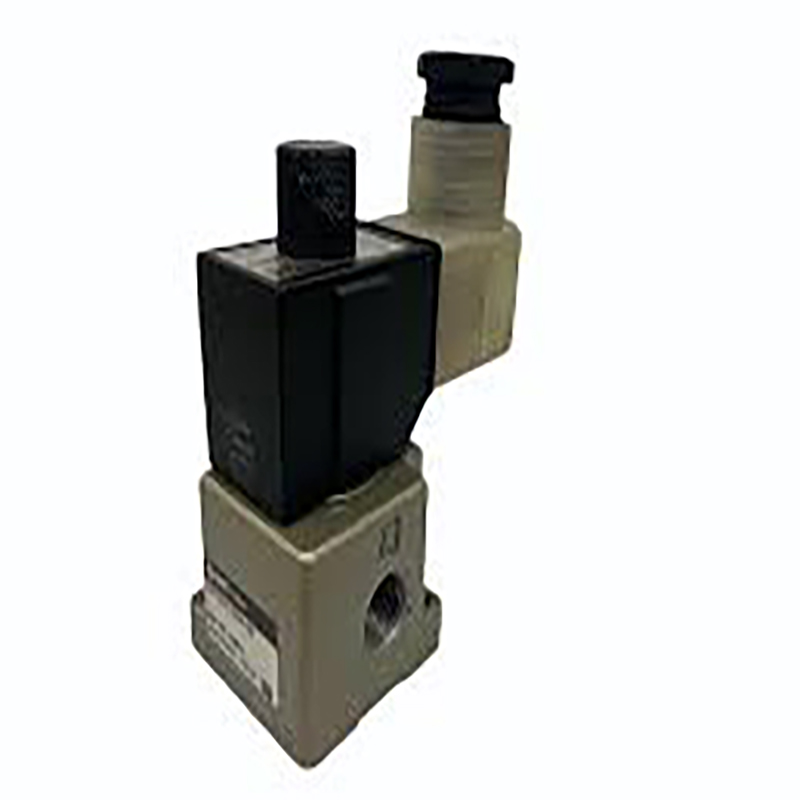

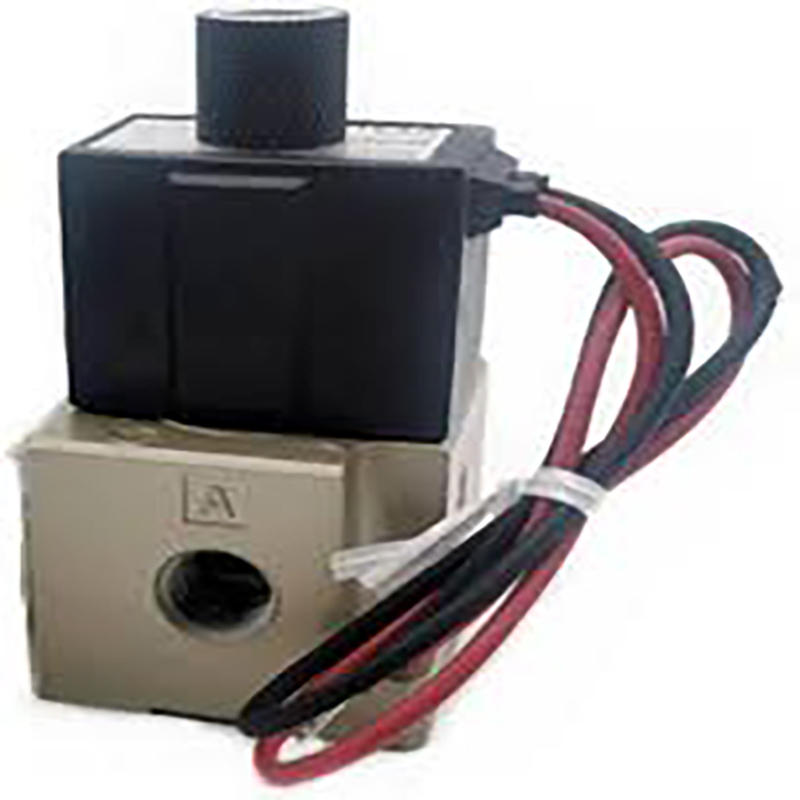

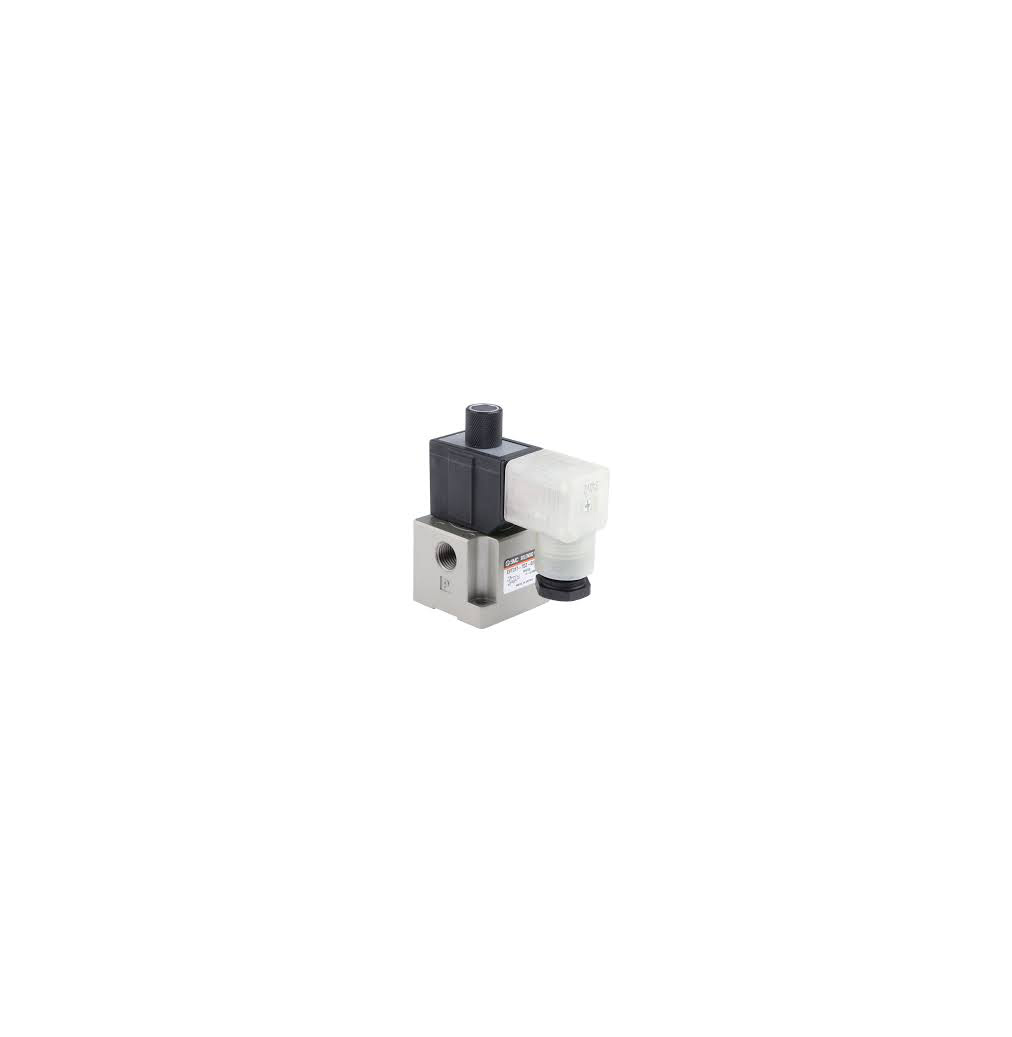

VT317-sarjan 3-porttinen solenoidiventtiili – suoratoiminen venttiilityyppi

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     VT317-sarja on suoratoiminen 3-porttinen solenoidiventtiili elastisella tiivisterakenteella SOLH-standardin mukaisesti. Paineilma- ja inerttikaasupiirejä varten kehitetty se toteuttaa ilmapiirin on-off-, kytkentä- ja poistoilman ohjauksen. Tämä kompakti, suuren virtauksen yleinen kytkentäventtiili tukee nollapainekäynnistystä sekä ylipaine- ja tyhjiökäyttöä, ja se sopii useiden automatisoitujen laitteiden korkean kierron työolosuhteisiin.

Tärkeimmät ominaisuudet

     -- Suora istukkarakenne nollapaineisella käynnistyksellä. Käyttöön ei vaadita vähimmäisohjauspainetta. Vakaa suorituskyky koko ylipainealueella 0–0,9 MPa; tyhjiöversio tukee painetta -101,2 kPa:iin asti, ja se voidaan mukauttaa matalapaineisiin, tyhjiöihin ja keskikorkeaan paineeseen.

     --6 toimintoa integroituna yhteen venttiiliin, joustavan putkiston kytkentä6 kytkettävää toimintatilaa, mukaan lukien normaalisti kiinni (NC), normaalisti auki (NO), virtauksen jakaja ja valintaventtiili. Yksi yksikkö täyttää erilaiset pneumaattisten piirien vaatimukset erinomaisella konfigurointijoustavuudella.

     - Kompakti runko ylivoimaisella virtauskapasiteetillaMini kokonaismitat: 45 × 89,5 × 45 mm; virtauskerroin C=2,6 dm³/(s·bar). Nopea vaste ≤30 ms sisällä ja maksimikytkentätaajuus jopa 10 Hz, sopii täydellisesti nopeaan ilmatien vaihtoon.

     --Elastinen tiiviste ja voiteluvapaa DesignElastiset tiivistekomponentit tarjoavat luotettavan tiiviyden ja pidennetyn käyttöiän. Voiteluton toiminta pitää kaasupiirit puhtaina ja ympäristöystävällisinä ja vähentää rutiinihuoltokustannuksia.

 Sisäänrakennettu lukitsematon manuaalinen ohitus helpottaa käyttöönottoa Standardi lukitumaton manuaalinen painike helpottaa paikan päällä tapahtuvaa virheenkorjausta, laitteiden tarkastusta ja manuaalista hätävaihtoa, mikä yksinkertaistaa asennusta ja huoltoa.

     -- Jakotukkiin asennettava ja vahva yhteensopivuusTukee jakotukkien pinottua kokoonpanoa ja vastaa tavallisia venttiilisaarekejärjestelmiä, ihanteellinen keskitetylle pneumaattiselle ohjaukselle ja moniventtiilisille integroiduille silmukoille.

Täydelliset tekniset tiedot

     --Portin asettelu: 3-porttinen

     --Toimintarakenne: Suoravaikutteinen lautastyyppi

     -- Tiivistetyyppi: Elastinen kumitiiviste

     --Soveltuva väliaine: Paineilma, inertti kaasu

     --Käyttöpaine: 0–0,9 MPa; Tyhjiömalli: -101,2 kPa ~ 0,1 MPa

     --Painepaine: 1,5 MPa

     -- Ympäristön lämpötila: -10 ℃ ~ +50 ℃

     --Vasteaika: ≤ 30 ms

     --Max toimintataajuus: 10 Hz

     --Voiteluvaatimus: Voiteluvapaa

     -- Manuaalinen käyttö: Ei-lukittuva manuaalinen ohitus

     --Portin kierteen koko: Rc 1/4 (02)

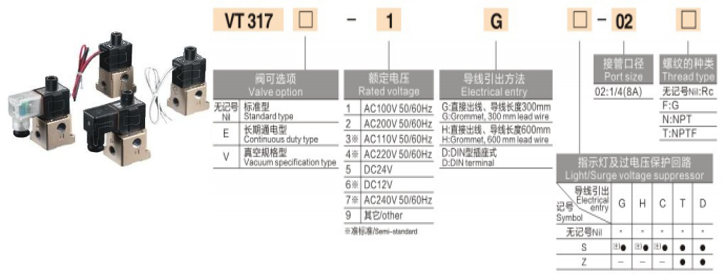

     - Valinnainen kelajännite: DC12V / DC24V, AC110V / AC220V ja mukautetut jännitteet

     -- Suojausluokka: Pölytiivis rakenne4. Tyypilliset käyttöskenaariot · Pneumaattiset ohjaussilmukat automatisoituihin kokoonpanolinjoihin, robottikäsivarsiin ja kiinnityslaitteisiin

     --Ilmapuhallus-, nestesuihku- ja tyhjiöadsorptiojärjestelmät

     -- Pakkaus-, paino-, tekstiili-, puu- ja elintarviketeollisuuden koneet

     -- Laitteet, jotka vaativat nollapainekäynnistyksen, alipaineyhteensopivuuden, suurtaajuisen kierron ja kompaktin asennustilan

     -- Keskitetyt venttiilisaarekkeet ja jakotukin integroidut pneumaattiset ohjauspiirit

Yhden lauseen yhteenveto

     Suoratoiminen SOLH VT317 -solenoidiventtiili, jossa on nollapainekäynnistys, täydellinen tyhjiöyhteensopivuus, kuusi kytkettävää toimintoa, pienikokoinen suorituskyky ja huoltovapaa toiminta, joka toimii kustannustehokkaana yleisventtiilinä kaikkien automaation pneumaattisten piirien on-off- ja kytkentäohjaukseen.
