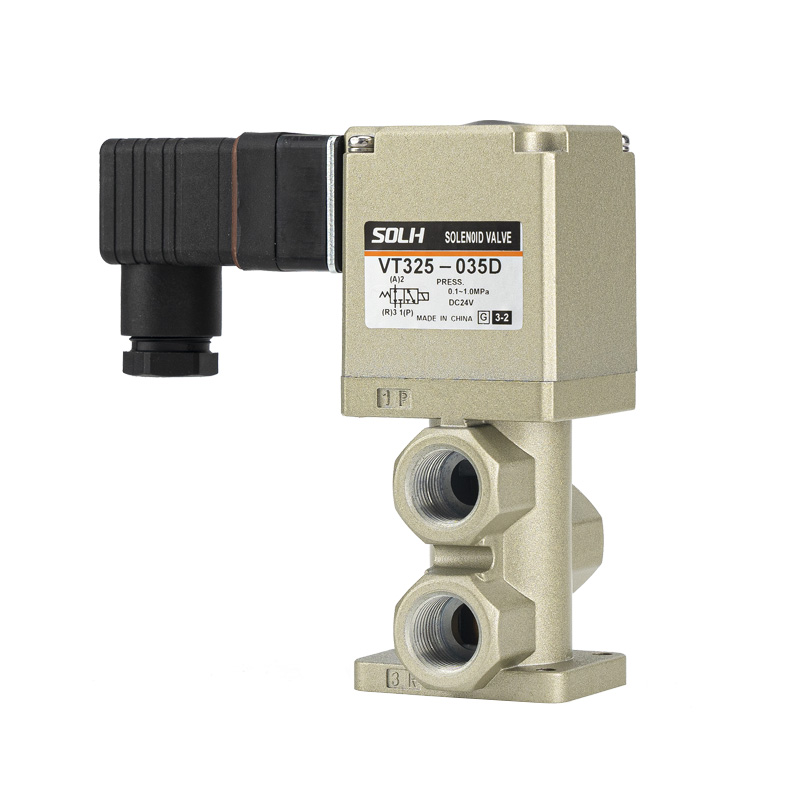

VT325-sarjan 3-porttinen solenoidiventtiili – suoratoiminen venttiilityyppi

Merkki:Richge Technologyn SOLH | SOLH standardi

1. Tuotteen sijoittelu

     SOLH VT325 -sarja on suoratoiminen pistoketyyppinen 3-porttinen solenoidiventtiili, jossa on täysin elastinen tiiviste. Suunniteltu paineilma- ja inerttikaasupiireihin, se suorittaa ilmapiirin päälle/pois, suuntakytkennän ja pakokaasun ohjauksen. VT325 tukee nollapaineista käynnistystä ja on yhteensopiva sekä ylipaine- että täystyhjiöolosuhteiden kanssa. VT325 toimii korkeataajuisena, vakaana ja luotettavana pneumaattisena kytkentäkomponenttina yleisiin teollisuusautomaatiolaitteisiin.

2. Tärkeimmät ominaisuudet

--Suora istukkarakenne ja nollapainekäynnistys

     Minimikäyttöpainetta ei vaadita. Se toimii vakaasti täydellä ylipainealueella 0–1,0 MPa. Tyhjiöversio tukee työpainetta -101,2 kPa asti, ja se on täysin mukautettavissa matalapaine-, tyhjiö- ja korkeapaineisiin työskenaarioihin.

--6-in-1 monitoimirakenne yleisputkistoon

     Vaihtelemalla porttiliitäntätiloja yksi venttiili toteuttaa 6 toimintatilaa, mukaan lukien NC (normaalisti suljettu), NO (normaalisti auki), virtauksen jaon ja virtauksen valinnan. Se kattaa erilaiset pneumaattiset logiikan vaatimukset erinomaisella monipuolisuudella ja joustavalla konfiguraatiolla.

-- Erittäin suuri virtauskapasiteetti ja nopea vaste

     Optimoiduilla sisäisillä virtauskanavilla varustettu venttiili tuottaa suuren virtauskertoimen C=6,1 dm³/(s·bar). Se saavuttaa nopean vasteajan ≤30 ms ja tukee maksimikytkentätaajuutta 5 Hz, mikä sopii täydellisesti nopeaan pneumaattiseen kytkentään ja suuren virtauksen ilmansyöttöön.

--Elastinen tiivistys ja voitelu ilman käyttöä

     Käyttää korkealaatuisia elastisia tiivistemateriaaleja, jotka takaavat erinomaisen ilmatiiviyden, ikääntymisen eston ja pitkän käyttöiän. Täysin voiteluton toiminta varmistaa puhtaat kaasupiirit, ympäristöystävällisyyden ja merkittävästi pienemmät päivittäiset huoltokustannukset.

- Kompakti rakenne ja joustava asennus

     Pieni ja kompakti runko säästää asennustilaa. Se tukee sekä suoraa johdinlähtöä että pistorasiajohdotusmenetelmiä. Varustettu tavallisella lukkiutumattomalla manuaalisella ohituspainikkeella kätevää virheenkorjausta, tarkastusta ja manuaalista hätävaihtoa varten.

-- Jakotukkiin asennettava ja vahva yhteensopivuus

     Tukee tiheän jakotukin kokoonpanoa ja pinoamista. Mitoiltaan yhteensopiva tavallisten teollisuusventtiilisaarten kanssa, joten se on ihanteellinen modulaarisille keskitetyille pneumaattisille ohjausjärjestelmille ja automatisoiduille integroiduille laitteille.

3. Täydelliset tekniset tiedot

     --Portin kokoonpano: 3-porttinen, 2-asentoinen yksisolenoidi

     --Toimenpidetyyppi: Suoratoiminen iskun tyyppi

     -- Tiivistysmenetelmä: Tehokas elastinen kumitiiviste

     --Käytettävä neste: Paineilma, inertti kaasu

     --Käyttöpaine: 0–1,0 MPa; Tyhjiötyyppi: -101,2 kPa ~ 0,1 MPa

     --Painepaine: 1,5 MPa

     -- Ympäristön lämpötila-alue: 5℃ ~ 50℃

     --Vasteaika: ≤30 ms (testattu 0,5 MPa:lla)

     --Max toimintataajuus: 5 Hz

     --Voitelu: Voiteluvapaa muotoilu

     -- Manuaalinen käyttö: Vakio ei-lukittuva tyyppi; työkalun lukitustyyppi valinnainen

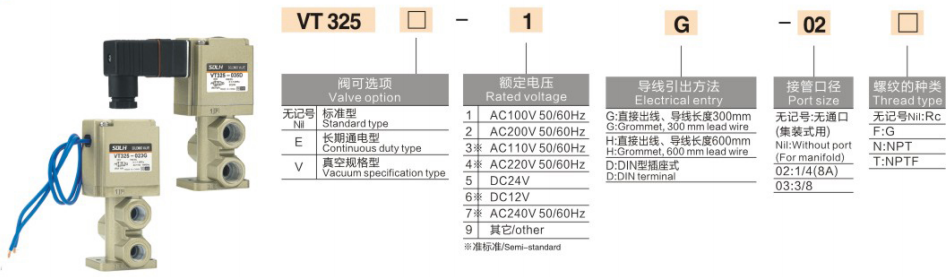

     --Portin koko: Rc 1/4, Rc 3/8

     -- Kelan jännite: DC24V, AC110V, AC220V ja mukautettavat vaihtoehdot

4. Tyypilliset sovellusskenaariot

     --Pneumaattinen ohjaus automatisoiduille tuotantolinjoille, robottikäsivarsille ja kiinnikkeille

     -- Pölynpuhallus-, nestesuihku- ja alipaineadsorptio- ja tyhjiönmurtojärjestelmät

     -- Pakkaus-, paino-, tekstiili- ja puunjalostuskoneet

     --Automaatiolaitteet, jotka vaativat nollapainekäynnistyksen, alipaineyhteensopivuuden ja suurtaajuisen kytkennän

     -- Keskitetyt venttiilisaarekkeet ja jakotukin modulaariset pneumaattiset ohjauspiirit

Yhden lauseen yhteenveto

     Suoratoiminen SOLH VT325 -solenoidiventtiili, jossa on nollapainekäynnistys, täydellinen tyhjiöyhteensopivuus, 6-in-1-monitoimikytkentä, erittäin suuri virtauskapasiteetti ja huoltovapaa suorituskyky, joka toimii kustannustehokkaana yleisratkaisuna korkean virtauksen pneumaattiseen kytkentään teollisuusautomaatiojärjestelmissä.
