AMC-sarjan pakokaasujen puhdistusaine

SOLH AMC -sarjan pakokaasunpuhdistin on 2-in-1-yksikkö, joka integroi öljysumun erotus- ja äänenvaimennintoiminnon. Se on suunniteltu drop-in-vaihtoehdoksi SMC AMC:lle. Se vangitsee hienon öljysumun ja pölyn sylinteristä ja magneettiventtiilistä ja vähentää melua 30–35 dB. Keskipakoerottelun, vaihdettavan lasikuitu + aktiivihiilielementin ja sisäänrakennetun öljypohjan ansiosta se pitää työpajat puhtaina öljyttöminä. Saatavana R-, NPT- ja G-kierteillä kannakkeella ja tyhjennysputkilla.

Lähetä kysely

Tuotteen Kuvaus

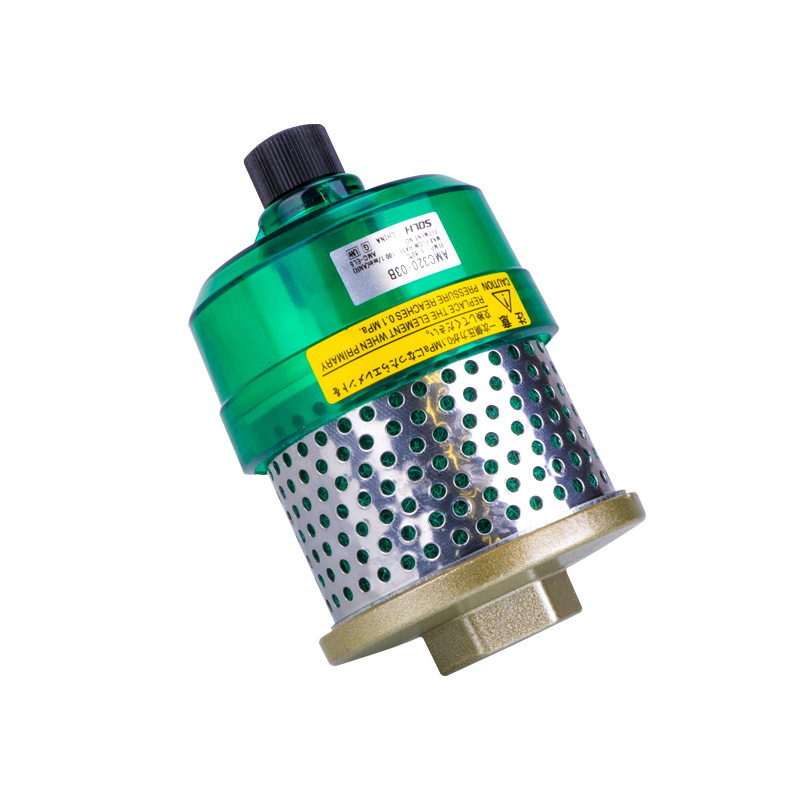

SOLH AMC -sarjan pakokaasunpuhdistin | Öljysumun erotin ja äänenvaimennin 2-in-1

Tuotemerkki: SOLH by Richge Technology | SMC AMC:tä vastaava pakokaasunpuhdistin, öljysumun poisto + integroitu melunvaimennus

1. Tuotteen yleiskatsaus

SOLH AMC -sarjan pakokaasunpuhdistin, joka tunnetaan myös nimellä pakoöljynpoistoaine tai äänenvaimennuspuhdistin, yhdistää öljysumun erotuksen ja melunvaimennustoiminnon yhteen yksikköön. Se vangitsee öljysumun ja hienon pölyn, joka kulkeutuu pneumaattisista järjestelmistä poistoilmassa ja vähentää samalla rajusti pakomelua. Se ratkaisee kaksi yleistä työpajaongelmaa: öljysumun roiskeet ja melusaaste. Se on päivitetty vaihtoehto tavallisille äänenvaimentimille, jotka on asennettu solenoidiventtiilien ja ilmasylintereiden poistoporttiin.

2. Mallin nimeämiskoodi

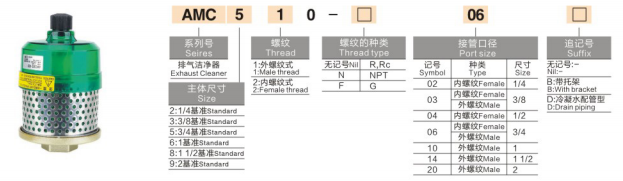

AMC + kokokoodi + kierteen muoto + kierteen tyyppi - portin koko + jälkiliitevaihtoehto

asema	Koodi	Merkitys ja kuvaus
1	AMC	Sarja: Pakokaasun puhdistusaine
2	2/3/5/6/8/9	Rungon viitekoko: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2"
3	1/2	Lankamuoto: 1=uroslanka; 2=Naaraslanka
4	Tyhjä / N / F	Kierretyyppi: Tyhjä=R/Rc kartiokierre; N = NPT; F=G yhdensuuntainen kierre
5	02/03/04/06/10/14/20	Liitäntäportin koko: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2"
6 (valinnainen jälkiliite)	B/D	B=Kiinnityskannattimella; D = Tyhjennysputkityyppi lauhteen keräämiseen

3. Koko & virtausviite + Tyypillinen mallin selitys

Rungon kokokoodi	Viiteportti	Max käsittelyvirtaus L/min	Tyypillinen malliesimerkki
2	1/4"	≤300	AMC220-02 (ulkopuolinen kierre 1/4")
3	3/8"	≤600	AMC310-03 (uroskierre 3/8")
5	3/4"	≤2500	AMC510-06 (uloskierre 3/4")
6	1"	≤5000	AMC610-10 (uroskierre 1")

Huomautus: Rungon koko on vertailuarvo; todellinen liitäntäkierteen koko määritellään 5. koodilla, joka voi olla identtinen tai pienempi sovittimen käyttöä varten.
Esimerkki 1: AMC510-06: Rungon viite 34", todellinen ulkokierreportti 3/4"
Esimerkki 2: AMC320-02: Rungon viitenumero 38", todellinen ulkokierreportti 1/4" (pienennetty portti)

Suffiksivaihtoehdot:
B Varustettu asennuskiinnikkeellä koneen runkoon kiinnittämistä varten, pääasiassa suurikokoisille AMC:ille
D Tyhjennysputkiversio pohjalla öljyn/veden poistoportilla keskitettyä öljyn talteenottoa varten, ihanteellinen raskasöljysumuolosuhteisiin

4. Tärkeimmät tiedot ja toimintaperiaate

Tuote	Parametri
Sovellettava neste	Paineilma, joka sisältää öljysumua ja hienojakoista pölyä
Max käyttöpaine	1,0 MPa
Ympäristön lämpötila	-5 ℃ ~ +60 ℃ (ei jäätymistä)
Suodatusluokitus	0,3 μm; Oil mist removal efficiency: 99% ~ 99.9%
Melunvaimennus	30 ~ 35 dB(A), parempi kuin tavalliset äänenvaimentimet
Suodatinelementti	Komposiitti lasikuitu + aktiivihiili, vaihdettava
Asunnon materiaali	Paloa hidastava tekninen muovi, öljyroiskeen esto

Toimintaperiaate

Pneumaattisten komponenttien poistoilma tulee AMC:hen. Suuret öljypisarat erotetaan keskipakoohjausrakenteella, heitetään kotelon sisäseinään ja valutetaan alas öljypohjaan.

Ilmavirta kulkee komposiittilasikuitu + aktiivihiilielementin läpi sieppaakseen hienon öljysumun ja hiukkaset, joiden koko on ≥0,3 μm.

Ilma kulkee integroidun vaimennusrakenteen läpi ennen tyhjennystä, jolloin öljynpoisto + melunvaimennus suoritetaan yhdessä vaiheessa.

Sisäänrakennettu öljykuppi kerää erotetun öljyn säännöllistä tyhjennystä varten toissijaisen saastumisen välttämiseksi.

5. AMC vs standardi AN äänenvaimennin vertailu

Vertailukohde	SOLH AMC pakokaasujen puhdistusaine	AN-sarjan vakioäänenvaimennin
Ydintoiminto	Äänenvaimennus + öljysumun ja pölyn suodatus, kaksoistoiminto	Vain melunvaimennus, ei öljyn erotusta
Öljysumun käsittely	Tehokas talteenotto, estää työpajaöljyn saastumisen	Ei suodatusta; öljysumu poistuu suoraan korjaamoon
Huolto	Vaihdettava elementti + manuaalinen öljynpoisto, uudelleenkäytettävä	Suora vaihto tukoksen jälkeen, ei öljynkeräysrakennetta
Tyypillinen sovellus	Puhdas työpaja, öljysumu kielletty ympäristö	Perusmelun vaimennus ilman öljynhallintavaatimusta
Kustannustaso	Noin 2-3 kertaa AN samankokoinen äänenvaimennin	Alhaiset kustannukset perusmelunhallintaan

6. Valintaopas ja huolto-ohjeet

Pikavalintavaiheet

Vahvista pakokaasuvirtaus: Valitse AMC-nimellisvirtaus ≥ magneettiventtiilin/sylinterin suurin pakokaasuvirta

Yhdistä kierreportin koko pneumaattisen osan pakoputkeen

Sovelluksen viritys: Vakioversio yleiseen työpajaan; AMC520 tai suurempi suositeltu elintarvikkeiden ja elektroniikan puhdastiloihin, joissa öljysumun sieto ei ole nolla

Huolto & Vaihto

Suodattimen vaihtojakso: 3-6 kuukautta normaalikäytössä; tarkasta kuukausittain raskaan öljysumun olosuhteet

Tyhjennä kertynyt öljy säännöllisesti pohjatyhjennyshanasta välttääksesi öljyn takaisinvirtauksen ja elementin tukkeutumisen

Merkittävä pakokaasun vastapaineen nousu tai hidas sylinterin toiminta osoittaa tukkeutuneen elementin; vaihda välittömästi

7. Kotimainen korvauslausunto

SOLH AMC -sarjan pakokaasupuhdistin noudattaa SMC AMC -nimeämiskäytäntöä, liitännän mittoja ja suorituskykyparametreja. Suodatinelementit ovat vaihdettavissa. Se tarjoaa luotettavan kustannussäästöratkaisun automaatiokoneisiin ja vientilaitteiden projekteihin.
