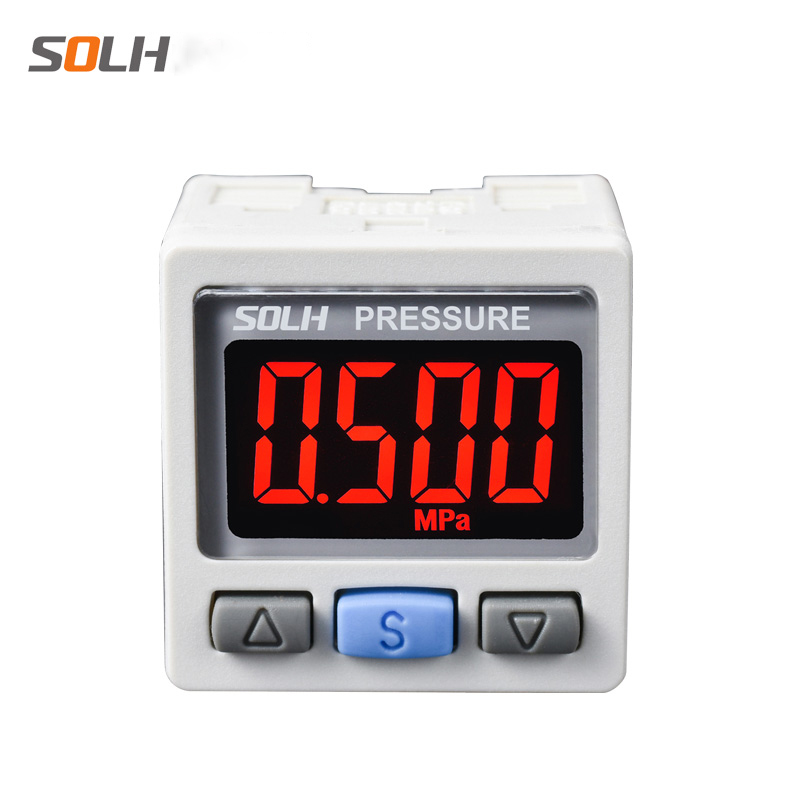

ZSE30A(F) / ISE30A -sarjan korkean tarkkuuden kaksivärinen digitaalinen painekytkin

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH ZSE30A(F) / ISE30A -sarjan korkean tarkkuuden digitaalisia painekytkimiä käytetään kaikkien pneumaattisten piirien reaaliaikaiseen paineen valvontaan, kynnyshälytysten ja suljetun silmukan signaalin ohjaukseen. Yhteensopiva tyhjiön, sekapaineen ja tavallisten ylipainetyöolosuhteiden kanssa. Keskeisiä etuja ovat ±0,2 % FS:n erittäin korkea tarkkuus, kaksivärinen punainen/vihreä LCD-näyttö ja yhden napsautuksen eräkopiointitoiminto, joka toimii automatisoitujen pneumaattisten järjestelmien "visuaalisena valvontasilmänä".

Sarjojen luokittelu paineen mittausalueen mukaan

Tekniset ydintiedot (korkea tarkkuus)

  1. Näyttöyksikkö: 4-numeroinen LCD-näyttö, kaksivärinen automaattinen kytkin (vihreä / punainen); OUT1 vastaa vihreää, OUT2 vastaa punaista

  2. Mittaustarkkuus: ±0,2 %FS @25 ℃, resoluutio jopa 1/1000 täysi asteiko

  3. Signaalin lähtöasetukset

     -- Kytkinsignaali: 2-kanavainen NPN / PNP avoimen kollektorin transistorilähtö (OUT1 & OUT2)

     -- Analoginen signaali (valinnainen): 1~5V jännitelähtö tai 4~20mA virtalähtö

  4. Virtalähde: 12~24 VDC ±10 % laaja jännitealue

  5. Ylipaineen kestokyky

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A ylipainemalli: 1,5 MPa

  8. Suojausluokka: IP40 pölytiivis

  9. Käyttöympäristön lämpötila: 0 ~ 50 ℃

  10. Ainutlaatuinen toiminto: Parametrien kopiointi yhdellä napsautuksella, kopioi asetukset 1 isäntäyksiköstä enintään 10 orjayksikköön, tehokkaasti välttää parametrien asetusvirheet eräajoneuvon virheenkorjauksen aikana

Täydellinen mallin nimeämissääntö

  Malliesimerkki: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: sarjan painetyypin tunniste

     -- 01: Portin kierteen määritys = M5 sisäkierre (R1/8)

     -- N / P: Kytke lähtötransistorin tyyppi

        N = NPN avoin kollektori; P = PNP avoin kollektori

     -- M / C / D: Lähtöyhdistelmän määritelmä

        M = vain 2 itsenäistä kytkimen lähtökanavaa

        C = 1 kytkinkanava + 1 ~ 5 V analoginen jännitelähtö

        D = 1 kytkinkanava + 4~20 mA analoginen virtalähtö

Kaksivärinen LCD-näyttölogiikka

     -- Vihreä taustavalo: Todellinen paine käyttäjän esiasetetun normaalin toiminta-alueen sisällä

     -- Punainen taustavalo: Paine ylittää ylemmän/alemman hälytysrajan (ylipaine/alipainevaroitus)

     -- 4 säädettävää näyttötilaa: Tukee standardilogiikkaa (normaali vihreä, epänormaali punainen) tai käänteistä värinvaihtologiikkaa tarpeen mukaan

Tyypilliset teolliset sovellukset

  1. Pneumaattinen sylinteri ja työkappaleen kiinnityspiiri

     Aseta puristuspaineen kynnysarvo 0,5 ~ 0,7 MPa; laukaise punainen hälytyssignaali, kun paine laskee alarajan alapuolelle, jotta työkappale ei löysty käsittelyn aikana.

  2. Vacuum Suction Handling Station (tyhjiökäyttöinen ZSE30A-malli)

     Aseta luotettava adsorptiokynnys ≤ -80kPa; antaa välittömästi hälytyssignaalin, jos tyhjiöaste heikkenee, jotta työkappale ei putoa siirron aikana.

Suorituskyvyn vertailu tavallisiin mekaanisiin painekytkimiin

Vaiheittainen valintaopas

     -- Pelkkä alipaine tai sekoitettu alipaine + mikroylipaine → Valitse ZSE30AF-yleispainemalli

     -- Tavallinen yleinen pneumaattinen piiri (0,4 ~ 0,7 MPa ilmansyöttö) → Suosituin malli ISE30A-01-N-M

     -- Edellyttää reaaliaikaista jatkuvaa painetietojen keräämistä PLC:llä → Valitse C (1–5 V jännite) tai D (4–20 mA virta) analoginen lähtövaihtoehto

Yhden lauseen yhteenveto

     SOLH ZSE30A-tyhjiö-, ZSE30AF-yhdiste- ja ISE30A-ylipainekytkimet sisältävät ±0,2 %FS:n erittäin tarkan kaksivärisen LCD-näytön, 2-kanavaisen NPN/PNP-kytkimen + valinnaisen 1-5V/4-20mA analogisen ulostulon yhdellä napsautuksella varustetulla eräparametrikopiolla, jota käytetään laajalti automaattiseen paineilmapaineen valvontaan ja imupaineen valvontaan.
