Merkki: Richge Technologyn SOLH

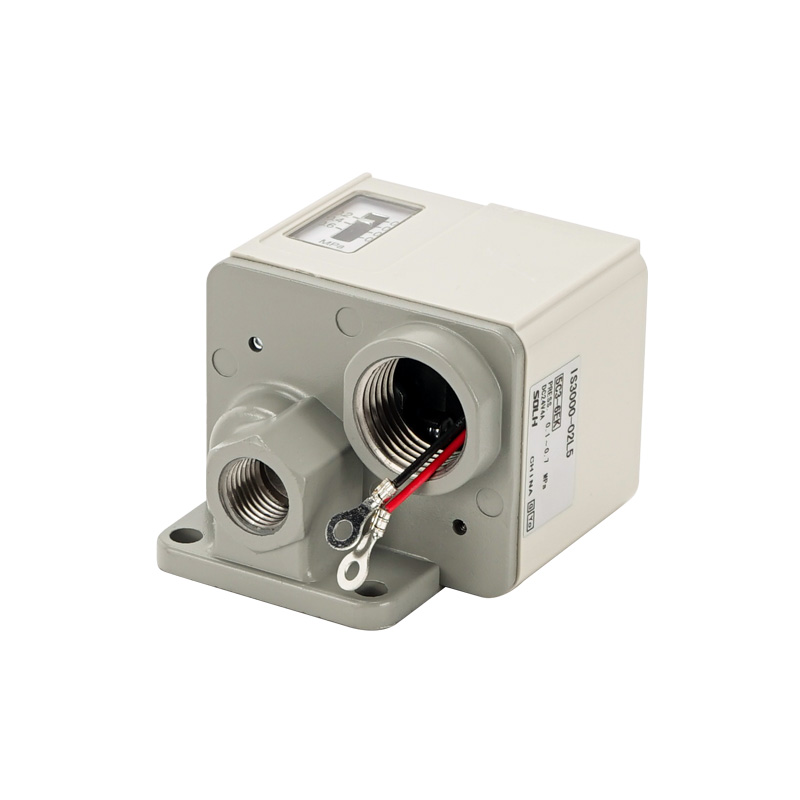

SOLH IS3000 -sarja on klassinen mäntäkäyttöinen mekaaninen mikropainekytkin. Se työntää sisäistä mikrokosketinkytkintä jousimäntään vaikuttavan ilmanpaineen kautta, mikä tuottaa vahvan suoran sähkön. Käytetään pääasiassa ilmapiirin yli-/alipainesuojaukseen ja automaattiseen liipaisuohjaukseen, sama laatu ja yhteensopiva vaihto kuin IS10-kiekkokytkinsarja. Täydellinen voimakkaaseen tärinäympäristöön, jossa elektroniset digitaalikytkimet ovat epävakaita.
1. Toimintaperiaate
-- Paineilma työntää jousikuormitettua mäntää; Kun ilmanpaine saavuttaa esiasetetun kynnyksen, mäntä käyttää mekaanisesti sisäänrakennettua mikrokytkintä kosketuspiirin avaamiseksi tai sulkemiseksi. Kun paine laskee alle hystereesiarvon, jousi nollaa männän ja palauttaa alkuperäisen kytkimen tilan.
2. Ydinrakenneosat
-- Yläpaineen säätönuppi: Liipaisupaineen suora pyörivä säätö ilman virtalähdettä
-- Sisäänrakennettu 1ab-mikrokytkin: yleinen AC/DC-kuorma, liitä suoraan PLC-tuloliittimet tai käytä pieniä solenoidiventtiilejä
-- Asteittainen paineen katseluikkuna: Näkyvä MPa-asteikko reaaliaikaiseen esiasetetun paineen lukemiseen
-- Painevalettu alumiinikotelo: IP40 pölysuojaus, sopii yleisiin tehdaspajaympäristöihin
|
Parametrikohde |
Vakiomääritys |
| Soveltuva väline |
Kuiva ilma, typpi ja muu ei-syövyttävä inertti kaasu |
| Max käyttöpaine |
1,0 MPa |
| Säädettävä painealue |
0,1 ~ 0,7 MPa (täysi kattavuus vakio pneumaattisilla järjestelmillä) |
| Hystereesi (kuollut bändi) |
≤ 0,05 MPa |
| Toistettavuuden tarkkuus |
±0,05 MPa |
| Yhteystiedot |
1ab yksinapainen kaksinkertainen heitto (NO / NC kytkettävä johdotus) |
| Ota yhteyttä kuormitusarvoihin |
Vakiotyyppi: AC/DC 100V 1AMikrokuormatyyppi (IS3010): DC 5V 1mA (optimoitu PLC:lle ja minireleille) |
| Portin kierteen koko |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Käyttölämpötila |
-5 ~ 60 ℃ (ei jään muodostumista ilmaputkien sisällä) |
| Suojausluokka |
IP40 pölynkestävä |
| Käyttöikä |
Jopa 10 miljoonaa mekaanista kytkentäjaksoa |

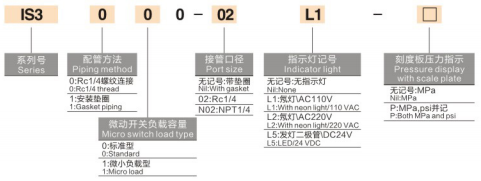

1. Malliesimerkki: IS3000-02-P
-- IS3000: Kierteinen perusrunkosarja
-- 02: Portin kierteen koodi = Rc1/4; pääte N02 = NPT1/4 Amerikkalainen lanka
-- P: Sisäänrakennettu neonmerkkivalo (tyhjä = vakiomalli ilman valoa)
2. Johdannaiset erikoismallit
-- IS3100: Tiivistepinta-asennusvaihtoehto, sovitettu modulaaristen ilmahuoltoyksiköiden kanssa (AFC/AC-sarja) integroitua jakotukin asennusta varten
-- IS3010: Pienkuormitettu mikromalli, optimoitu PLC-ohjainten pienelle tasavirtasignaalitulolle
1. Iskun- ja tärinänkestävä raskaan käytön mekaaninen rakenne
-- Kiinteä mäntä + mikrokosketinrakenne, vakaa suorituskyky jatkuvassa tärinävärähtelyssä, nakkuvassa vasarassa ja leimauslaitteistossa, ei signaalin ajautumista tai väärää laukaisua.
2. Yksinkertainen kalibrointi paikan päällä ilman virtaa
-- Yläkiertosäätönuppi + näkyvä asteikkoikkuna; painekynnys voidaan asettaa offline-tilassa kytkemättä virtaa ohjauskaappiin.
3. Laaja AC/DC-kuormitusyhteensopivuus
-- Suuri 1A kosketinkapasiteetti mahdollistaa pienten solenoidiventtiilien suoran ohjauksen ilman välireleitä tai suoran kytkennän digitaalisiin PLC-tulopisteisiin.
4. Erittäin matala hystereesi
-- Suurin kuollut alue ≤ 0,05 MPa, tasainen liipaisu- ja palautuspaine, jotta vältetään jatkuvan virran jatkuvan laitteiden nopea päälle- ja poiskytkentä.
1. Pääilmalähteen matalapainesuojaus
-- Asennettu ilmansuodattimen säätimen voiteluyksiköiden jälkeen; laukaisee hälytyssignaalin, jos syöttöpaine putoaa alle 0,4 MPa:n suojatakseen K/GT-värähtelylaitteita, BVP/SK-koputusvasaroita ja pneumaattisia toimilaitteita riittämättömiltä työntövaurioilta.
2. Sylinterin iskun asennon vahvistus
-- Kun sylinteri on laajentunut kokonaan, kammion paine nousee esiasetettuun arvoon lähettääkseen kytkinsignaalin seuraavan tuotantoprosessin vaiheen lukitsemiseksi.
3. Tärypiirin turvalukitus
-- Valvoo käyttöilman painetta; katkaisee virran XQ-pikapoistoventtiileistä, kun paine putoaa kynnyksen alapuolelle estääkseen alipainekäytön aiheuttaman täryttimen palamisen.
|
Vertailukohde |
IS3000 mekaaninen mikrokytkin |
IS10 kosketukseton Reed-kytkin |
ISE30A elektroninen digitaalikytkin |
| Laukaisumekanismi |
Männän mekaaninen mikrokosketinkäyttö |
Magneettinen ruokoputki kosketukseton tunnistus |
Erittäin tarkka elektroninen paineanturi |
| Sähköinen kuormituskapasiteetti |
Vahva (1A @100V AC/DC, suora venttiilikäyttö) |
Keskitaso (0,5 A @ 100 V) |
Heikko (vain matalan tason PLC-signaalilähtö) |
| Paineen asetusmenetelmä |
Ylempi pyörivä nuppi + vaakaikkuna (virtaa ei tarvita) |
Sivusäätöruuvi + pienikokoinen ikkuna |
Moninäppäinten digitaalisen valikon parametrien asetus |
| Mittaustarkkuus |
±0,05 MPa |
±0,05 MPa |
±0,2 % FS erittäin korkea tarkkuus |
| Optimaaliset työolosuhteet |
Voimakas tärinä, toimilaitteiden suora käyttö |
Yleiset alhaisen tärinämassan kokoonpanolinjat |
Tarkka paineenvalvonta, suljetun piirin PLC-ohjaus |
SOLH IS3000 -sarjan mäntämekaanisessa pneumaattisessa painekytkimessä on alhainen hystereesi, voimakas tärinänkestävyys ja suuri kontaktikuormitus. Saatavilla on kierre-/tiivistekiinnitys- ja mikrokuormitettuja PLC-versioita, joita käytetään laajalti ilmapiirin paineturvallisuuteen ja automaattisiin prosessin laukaisusignaaleihin täryttimissä, sylinterien kiristysasemissa ja yleisissä automaatiolaitteistoissa.
