G-sarjan yleinen pneumaattinen painemittari

Merkki: Richge Technologyn SOLH

Tuotteen sijoittelu

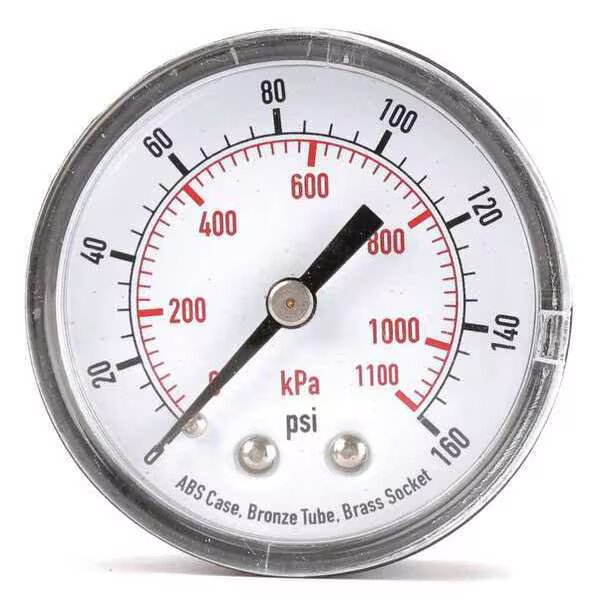

     SOLH G -sarja on vakiopainemittari, joka on omistettu paineilman paineen mittaamiseen tarkoitettuihin pneumaattisiin järjestelmiin. Se on jaettu vakioperustyyppiin ja rajan ilmaisintyyppiin, jossa on värillinen varoitusrengas. Kellotaulun ulkohalkaisija vaihtelee φ15 ~ φ63, painealue kattaa 0,2–1,5 MPa vakiotarkkuudella ±3 % F.S. Saatavilla kaksi asennusrakennetta: takakierteinen G malli paneeliasennukseen ja sivukierre GA malli suoraa putkilinja-asennukseen.

Sarjan koko- ja mittatiedot (ulkohalkaisija × liitäntäkierre)

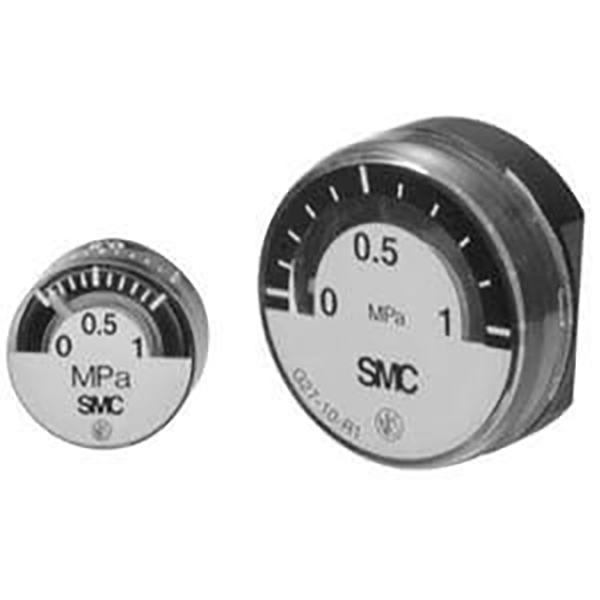

     -- G15: φ15, M5 sisäkierre / R1/8; erittäin pienikokoinen, yhdistetty mikropneumaattisilla venttiileillä

     -- G27: φ26, R1/16 / R1/8; kompakti ohut runko ahtaaseen kapeaan asennustilaan

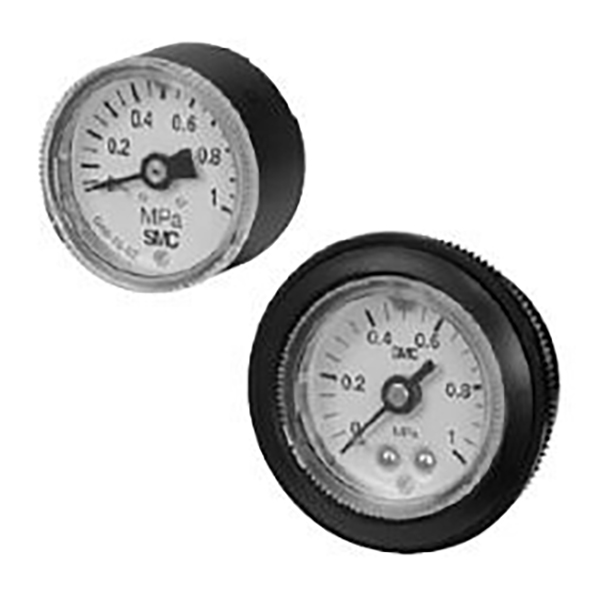

     -- G36 / GA36: φ37,5, R1/8; valtavirran standardi yleiskäyttöinen malli

     -- G46 / GA46: φ42.5, R1/8 / R1/4; eniten käytetty, valinnainen rajan ilmaisinrengas

     -- G53-L: φ51, R1/8 / R1/4; keskikokoinen kellotaulu puna-vihreällä rajavaroitusrenkaalla

     -- G63-L: φ63,4, R1/8 / R1/4; erittäin suuri kellotaulu, selkeä luku kaukaa

Mallin nimeämissääntö ja esimerkit

 1. Nimeämismuoto

     -- G / GA + kokokoodi + valinnainen jälkiliite L + painealueen koodi + kierrekoodi

     -- Suffiksi L = Varustettu puna-vihreällä rajan merkkirenkaalla

  2. Malliesimerkit

     -- G46-10-02:

         G46 = φ42.5 takakierremalli | 10 = 1,0 MPa alue | 02 = R1/4 kierre

     -- GA36-10-01:

        GA36 = φ37,5 sivukierremalli | 10 = 1,0 MPa alue | 01 = R1/8 kierre

     -- G36-L-10-01

        Punavihreällä rajavaroitusrenkaalla L, φ37,5 takakierre, 1,0 MPa, R1/8

  3. Koodin määritelmä

     -- Painealueen koodi:

         2 = 0 ~ 0,2 MPa

         4 = 0 ~ 0,4 MPa

        10 = 0 ~ 1,0 MPa

        15 = 0 ~ 1,5 MPa

    -- Säiekoodi

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5 × 0,8 metrinen sisäkierre3.

Universaalit tekniset ydinparametrit

  1. Mitattava väliaine: paineilma; öljyttömät ja kuparittomat kostutettujen osien versiot valinnaiset puhtaaseen prosessiin

  2. Vakiopainealueet: 0-0,2 / 0-0,4 / 0-1,0 / 0-1,5 MPa

  3. Tarkkuusaste: Vakio ±3 % F.S.; mini G15 & G27 ±5 % F.S.

  4. Materiaalikokoonpano:

     -- Kotelo: sinkkiseos / nikkelipinnoitettu painevalettu alumiini

     -- Ikkunan kansi: Iskunkestävä polykarbonaatti

     -- Liitäntä: Messinki; kupariton vaihtoehto saatavilla

  5. Käyttölämpötila: -5 ~ +60 ℃ (keskikokoinen ilman jäätä)

  6. Asennusluokitus

     -- G-tyyppi: Takakierre, suunniteltu upotettuun paneeliasennukseen

     -- GA-tyyppi: Sivukierre, suora asennus putkeen

L Malli, jossa rajan merkkirengas

     -- Punainen rengas: Yläraja / korkean paineen hälytyskynnys

     -- Vihreä rengas: Normaali turvallinen käyttöpaineväli

     -- Valkoinen osoitin: Reaaliaikainen dynaaminen ilmanpainearvo

     -- Ydinetu: Intuitiivinen visuaalinen tilan arviointi ilman huolellista asteikon lukemista, ihanteellinen kokoonpanolinjoille ja keskitetyille monipistevalvontakaapeille

Vaiheittainen valintaopas

  1. Miniatyyri ja kapea rajoitettu tila: Valitse G15 / G27 (φ15 / φ26)

  2. Tavalliset vakiopneumaattiset piirit: G36 / G46 (φ37.5 / φ42.5)

  3. Vaatii visuaalisen painevaroituksen: G36-L / G46-L värirajoitusrenkaalla

  4. Kaukoetäisyyden etäluen tarve: Suuri valitsin G53-L / G63-L (φ51 / φ63)

  5. Asennustilan ero

     -- Suora asennus putkistoon → GA sivukierresarja

     -- Laitteen ohjauspaneelin upotettu asennus → G takakierresarja

Suosittu vakiomallin pikaopas

     -- G27-10-R1: φ26-kello, 1,0 MPa alue, R1/16-kierre

     -- G36-10-01: φ37,5 takakierre, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 takakierre, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 takakierre, punavihreä rajarengas, 1,0 MPa, R1/4

Yhden lauseen yhteenveto

     SOLH G -sarjan pneumaattiset painemittarit kattavat φ15–φ63 täysikokoiset valitsin, joissa on kaksi kiinnitystapaa taka-/sivukierteellä, valinnainen L-tyypin värirajavaroitusrengas, 0,2–1,5 MPa täydet painealueet ja kuparittomat puhtaat versiot, vakio ilmanpaineen valvontalisävaruste kaikille teollisuusautomaation pneumaattisille piireille.
