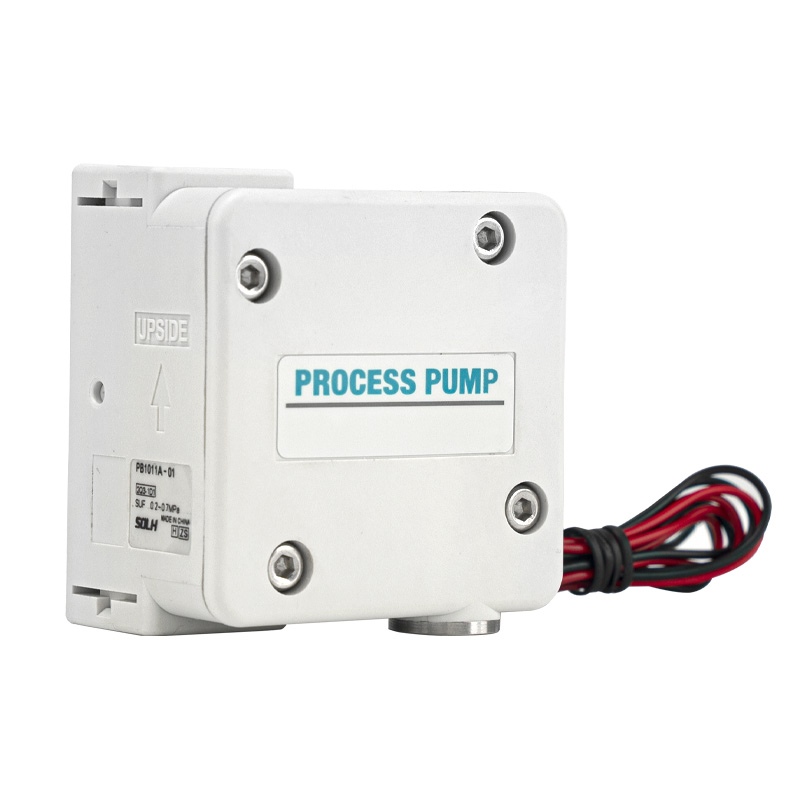

RPB1011-sarjan kalvopumppu (PB1000A sisäänrakennettu solenoidiventtiilityyppi)

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH PB1011A kuuluu PB1000A:n pienikokoiseen yksitoimiseen pneumaattiseen kalvopumppusarjaan, jossa on sisäänrakennettu solenoidiventtiili. Siinä on kompakti ääriviiva, täydellinen korroosionkestävyys ja nolla akselitiivistevuoto. Suunniteltu kemiallisten liuottimien, puhtaan veden, lääketieteellisten nesteiden ja reagenssien mikro- ja keskivirtaukseen, se on kompakti, tarkka annostelupumppu, jota käytetään laajalti hienokemian-, puolijohde- ja biotekniikkateollisuudessa.

Mallin luokitus ja ajotila

     --  PB1011A: Sisäänrakennettu integroitu 3-porttinen solenoidiventtiili (DC24V), suora sähköisen signaalin ohjaus, plug and play -johdotus

     --  PB1013A: Ulkoinen ilmanohjaustyyppi, jota käyttää riippumaton ulkoinen solenoidiventtiili

     --  Portin koon jälkiliite: 01 = Rc1/8 vakionesteportti

     --  Yleiset täydelliset mallit: PB1011A-01; PB1011A-01-B (asennusjalkakannattimella); PB1011A-01-N (NPT-kierreportti)

Tekniset ydintiedot (PB1011A)

     -- Käyttöyksikkö: Sisäänrakennettu 3/2 solenoidiventtiili, DC24V, virrankulutus 0,35 W

     --  Virtausalue: 8～2000 ml/min (0,12～120 L/h)

     --  Purkauksen käyttöpaine: 0～0,6 MPa

     --  Kuivaimunosto: Max 2,5 m

     -- Käyttönesteen lämpötila: 0～50 ℃ (ei jäätä pumppukammiossa)

     -- Suurin sallittu nesteen viskositeetti: 100 mPa·s

     -- Tuloilman painealue: 0,2～0,7 MPa

     -- Ilmankulutus: ≤40 l/min (ANR)

     -- Kokonaismitat ja -paino: 60 × 60 × 41 mm, n. 170 g

     -- Toimintamelu: ≤64 dB(A); melua vähennetään entisestään sopivalla äänenvaimentimella

     -- Kalvon käyttöikä: Jopa 30 miljoonaa kytkentäjaksoa

Kostuneiden osien materiaalikokoonpano

      -- Pumpun runko: polypropeeni PP / SUS316 ruostumaton teräs valinnainen

     -- Kalvo ja takaiskuventtiilin ydin: komposiitti PTFE + PP

     -- Tiivistysmateriaali: FKM fluorikumi, erinomainen kestävyys happoja, emäksiä ja orgaanisia liuottimia vastaan

     -- Materiaalietu: Akseliton tiivisterakenne eliminoi keskimääräisen vuodon; täydellinen korroosionkestävyys kemiallisille liuoksille, puhtaalle vedelle, lääketieteelliselle reagenssille ja miedolle happo-/alkalinesteelle.

Toimintaperiaate (PB1011A sähköinen ohjaustyyppi)

     -- Solenoidi jännite päällä: Paineilma tulee käyttökammioon, työntää kalvoa vaihtaakseen vasemmalle; pumpun kammiossa oleva neste poistetaan ylemmän yksisuuntaisen venttiilin kautta.

     -- Solenoidi jännitteetön OFF: Käyttökammio poistaa ilman; kalvo palautuu oikealle sisäänrakennetun jousivoiman vaikutuksesta; uutta nestettä imetään pumpun onteloon alemman imuventtiilin kautta.

     -- Korkeataajuinen solenoidi päälle/pois -jakso (1～10 Hz) toteuttaa jatkuvan nesteen imemisen ja purkamisen; lähtövirtaa voidaan säätää tarkasti vaihtamalla kytkentätaajuutta.

Asennus- ja putkistovaatimukset

  1. Pakollinen asennussääntö

     -- Nesteen poistoaukon (OUT) on oltava ylöspäin, jotta ilmalukko pumpun kammioon ei aiheuta virtauksen keskeytyksiä.

 2. Portin määritelmä ja säiettä

     -- Fluid IN / OUT pääportit: Standard Rc1/8", NPT1/8 valinnainen

     -- Ilmansyöttö SUP-portti: M5 × 0,8 kierre

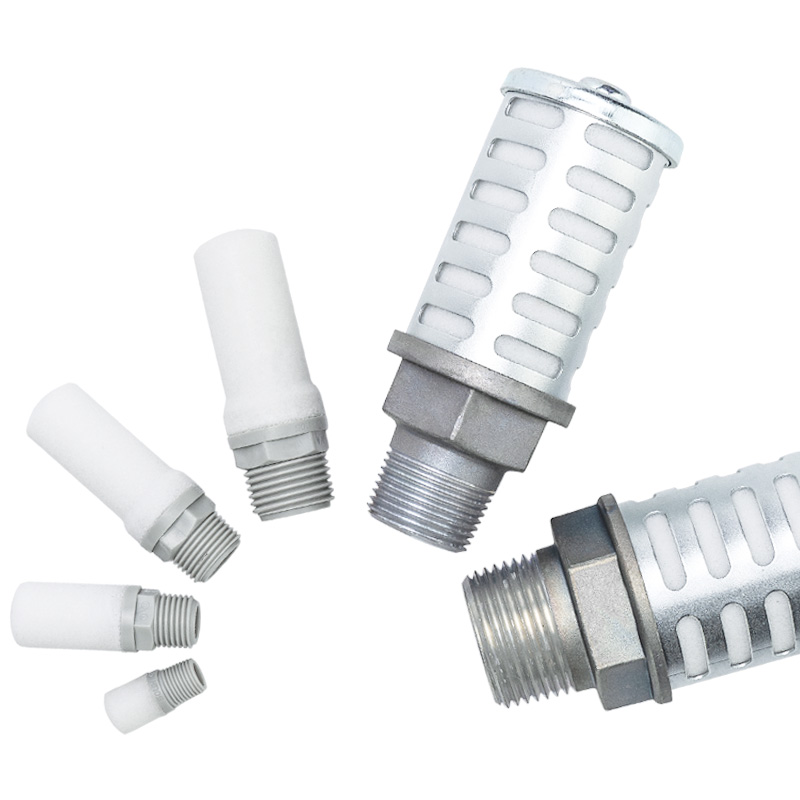

     -- Pakokaasun EXH-portti: M5 × 0,8 kierre, yhteensopiva AN05-M5 pienoisäänenvaimentimen kanssa

  3. Asennusreiät

     -- 2 × M4 ruuvinreikää 6 mm syvyydellä; tai φ4,5 läpimeneviä reikiä; erillinen jalkatuki KT-PB1A-5 saatavana kiinteään asennukseen.

Tyypilliset teolliset sovellukset

     -- Puolijohteiden ja aurinkosähköjen valmistus: Kemiallisen liuottimen siirto, puhdistusnesteen kiertosilmukka

     -- Lääketieteelliset ja biokemialliset laitteet: Reagenssin, puskuriliuoksen ja biologisen nesteen mikrosyöttö

     -- Paino- ja pakkauskoneet: musteen, liima-liiman automaattinen syöttöjärjestelmä

     -- Ympäristönsuojelu ja vedenkäsittely: Kemiallisten aineiden annostelu, jäteveden näytteenotto

     -- Yleinen automaatioteollisuus: Leikkausnesteen, puhdistusaineen ja kevyen öljyn kuljetus

Mallin valintaohjeet

     -- Virtaussovitus: Valitse PB1011A virtaukselle ≤2000 ml/min; PB1013A ilmapilottimalli erityisiin kytkentäohjausskenaarioihin (maksimivirtaus 1000 ml/min)

     -- Kostutetun materiaalin valinta: PP-pumpun runko yleistä heikkoa kemiallista nestettä varten; SUS316 + PTFE-yhdistelmä voimakkaalle syövyttävälle liuottimelle

     -- Ohjaustila: Sähköinen suora ohjaus valitse PB1011A; varusteiden ulkoinen lukitusvivusto valitse PB1013A ilmaohjaustyyppi

     -- Lisävarusteet: Asenna äänenvaimennin pakoporttiin vähentääksesi käyntiääntä; sovitusjalkakannatin pitkäaikaiseen kiinteään asennukseen

SOLH Interchange Advantage

     SOLH-PB1011-sarja vastaa täysin SMC:n alkuperäistä PB1011-sarjaa kokonaismittaltaan, portin kierteen sijoittelulta ja kaikilta suorituskykyparametreilta, suora pudotuskorvaus ilman putkilinjan muutoksia ja ylivoimainen kustannustehokkuus.

Yhden lauseen yhteenveto

     SOLH PB1011A pienikokoinen sisäänrakennettu solenoidinen pneumaattinen kalvopumppu käyttää akselitiivisteitä sisältämättömiä vuotamattomia PTFE/FKM-korroosionkestäviä kostutettuja osia, tukee 8-2000 ml/min mikro-keskivirtauksen annostelua, saatavana sähköisenä integroiduna solenoidina ja ulkoisena ilmaohjausjärjestelmänä, pienikokoinen tarkkuuskonductor-pumppu sekä lääketieteellisen paineilman ohjausjärjestelmä.
