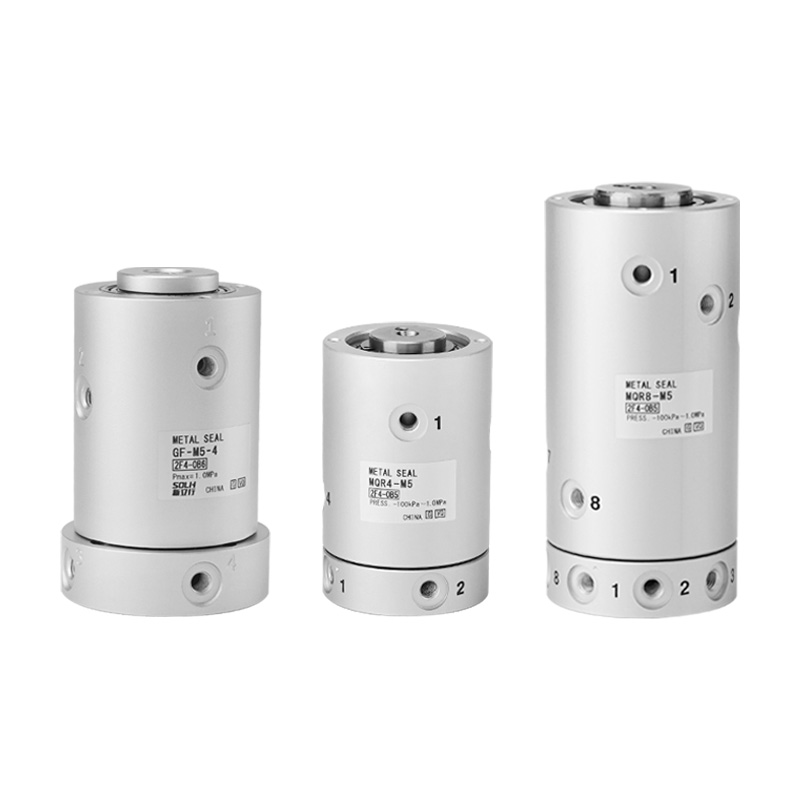

MQR-sarjan matalan vääntömomenttivälin tiivisteen pyörivä liitos (SOLH)

Merkki: Richge Technologyn SOLH

Tuotteen sijoittelu

     MQR-sarja on monikanavainen pyörivä liitos, joka käyttää metallista kosketuksetonta rakotiivistystä erittäin pienellä vääntömomentilla. Kehitetty erityisesti jatkuvasti pyöriville osille, mukaan lukien robottiliitokset, pyörivät pöydät ja pyörivät akselit paineilman ja tyhjiön tuottamiseksi. Se välttää täysin putkilinjan kiertymisen, siinä on erittäin tasainen pyöriminen ja erittäin pitkä käyttöikä automatisoiduille pyöriville pneumaattisille järjestelmille.

Tuotteen ydinedut

     -- Erittäin alhainen vääntömomentti: vain 0,003–0,50 N·m, tuo pienen lisäkuormituksen ajoservolle/moottorille

     -- Metalliraon kosketukseton tiivistys: Ei kumitiivisterenkaita, ei tarttumista tai juuttumista; sujuva käynnistys myös pitkäaikaisen staattisen varastoinnin jälkeen

     -- Riippumattomat monikanavaiset ilmapiirit: valinnainen 1/2/4/8/12/16 kanavaa ilman ristivuotoa kunkin piirin välillä

     -- Erittäin pidennetty käyttöikä: Jopa 1 miljardi kiertosykliä, täysin huoltovapaa rakenne

     - Kaksisuuntainen pyöritys ja suuri nopeus: Suurin pyörimisnopeus jopa 3000 rpm, sopii nopeaan pyörivään indeksointilaitteeseen

     - Yhteensopiva kaksois-tyhjiön ja ylipaineen kanssa: Käyttöpainealue -100 kPa ~ 1,0 MPa, toimii sekä tyhjiöimussa että vakioilmansyöttösilmukoissa

Universal Standard tekniset tiedot

     -- Käytettävä neste: Paineilma, inertti kaasu

     -- Käyttöpainealue: -100 kPa ~ 1,0 MPa

     -- Ympäristön lämpötila ja keskilämpötila: -10 ~ 80 ℃

     -- Tiivistystyyppi: Kosketukseton metalliraon tiivisterakenne

     -- Tukirakenne: Kaksoislaakeroitu ohjaustuki

     -- Portin kierre: M5 × 0,8 (sisä- / ulkokierre valinnainen)

     -- Voiteluvaatimus: Voiteluton, säännöllistä öljyn täyttöä ei tarvita

Malliparametrien pikaviitetaulukko

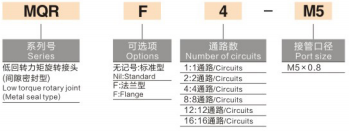

Mallin nimeämissäännön esimerkkejä

     -- MQR4-M5: 4 erillistä kanavaa, standardi M5-kierreportti

     -- MQR8-M5: 8 erillistä kanavaa, standardi M5-kierreportti

     -- MQR16-M5: 16 erillistä kanavaa, standardi M5-kierreportti

Tyypilliset sovellusskenaariot

     -- Pneumaattinen ilmansyöttö teollisuusrobotin käsivarsien nivelille ja pyöriville akseleille

     -- Pyörivät indeksointipöydät, pyörivät sylinterit ja kääntöpöydän automaatiolaitteet

     -- Jatkuvasti pyörivät ilmansyöttösilmukat automatisoiduissa käsittelyasemissa

     -- Pyörivät tyhjiöadsorptiomekanismit imukuppeja ja kiinnitysjigejä varten

     -- Pyörivät pneumaattiset piirit pakkaus-, paino- ja elektroniikkavalmistuskoneisiin

Tärkeimmät asennusohjeet

     -- Kiinnitä kiinteä kotelo, aja pyörivää puolta liitäntälevyn kautta

     -- Joustavaa kytkinkokoonpanoa suositellaan radiaalisen siirtymäkuormituksen poistamiseksi

     -- Pyörivä liitos ei kestä suurta säteittäistä tai aksiaalista voimaa; sitä käytetään vain keskisuureen lähetykseen

     -- Spiraalimuotoinen porttiasettelu yksinkertaistaa letkun reititystä ja estää putkilinjan kiertymisen pyörimisen aikana

Yhden lauseen yhteenveto

     SOLH MQR -monikanavaisen metalliraon tiivisteen pyörivä liitos sisältää erittäin alhaisen vääntömomentin, huoltovapaan 1 miljardin jakson käyttöiän, kaksoispaineyhteensopivuuden ja valinnaisen 1–16 itsenäistä ilmakanavaa, ihanteellinen putkiston kiertymisenestoilman syöttökomponentti robottiliitoksille ja kaikille suurinopeuksisille pyöriville automaatiolaitteistoille.
