VS1-12 Keskijännite kiinteä tyyppinen eristyssylinterin tyhjiön katkaisija VCB-paneeli

VS1-12 Keskijännite kiinteä tyyppinen eristyssylinterin tyhjiön katkaisija VCB-paneeli

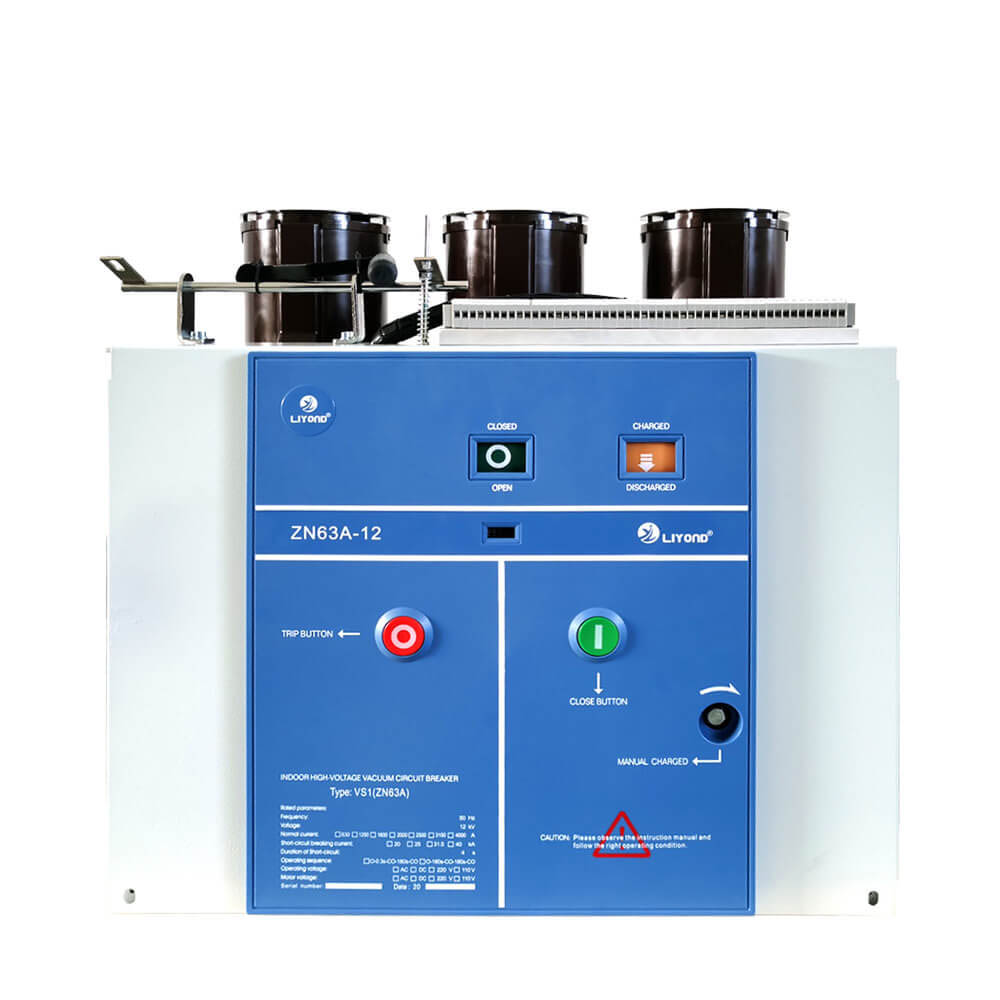

    VS1 (Zn63a) -12 Malli Sisätilojen korkeajännite-epoksihartsin tyhjökatkaisupylväät koskee nimellisjännite 12KV: n sähköjärjestelmää sähköverkkojen ja teollisuusvoimalaitteiden suoja- ja ohjausyksikköön, jota se voi varustaa KYN28: lla (GZS1), XGN, GG-1A ja muun tyyppisillä kytkinpaneeleilla. Aiheeseen liittyvät tuotteet: Eristetty käsikartti, sulake käsin ja jännitemuuntaja käsikartti

    VS1 (Zn63a) -12Series sisätilojen tyhjiökatkaisijan kanssa, jolla on yhteinen eristetty sylinteri, on kolmifrasitus A.C. 50 Hz: n sisätehon jakeluvälineet, joiden nimellisjännite on 12 kV. Sitä käytetään suojaamaan sähkölaitteita teollisuuden ja kaivosyrityksen, voimalaitosten ja sähköaseman aloissa. Tämä tyyppinen tyhjiökatkaisija on kansallisten standardien mukainen ja IEC-standardin määräys, kyky saavuttaa M2-E2-C2-luokan.

    Tuote omaksuu komposiittieristystietä, jousen varautunutta toimintaa ja sauvan työntömekanismia pienen tilavuuden, kompaktin suunnittelun ja luotettavan toiminnan ominaisuuksilla. Se voi helposti sovittaa kytkentälaitteen kanssa ja täyttää ”viisi estämistä” -vaatimuksia.

    Tällaista tyhjiökatkaisinta voidaan käyttää monenlaisiin kytkentälaitteisiin, kuten KYN28 (GZS1). Tätä tuotesarjaa ovat: VCB -kuorma -autojen eristämisauto ja sulake -kuorma -auto jne.

Rakenteelliset piirteet

1. Tätä VCB -sarjaa käytetään integroituun suunnitteluun toimintamekanismiin ja VCB -runkoon kohtuulliseen, kauniiseen ja kompaktiin järjestelyyn.

2.Tämä VCB: n mukautettu pystysuuntainen eristystalo eri säätä johtuen vaikutuksia vastaan, se voi tehokkaasti estää VIS: n ulkopuolisten tekijöiden vaurioita vastaan.

3.Maahtavan tyypin ja vetäytymisen tyypin kaksi erilaista asennusyksikköä voivat täyttää eri kytkentälaitteen eri vaatimukset.

4.Kaari-katkaisijan sammutuskammio ja käyttömekanismi on järjestetty etuosaan taaksepäin ja kytketään kokonaisuutena lähetysmekanismin kautta.

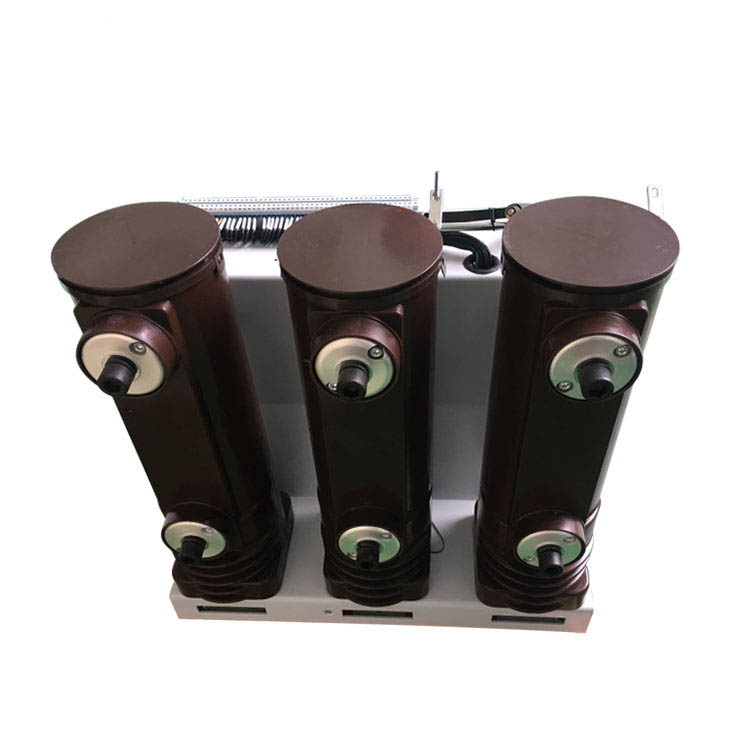

5.Pylinteri muodostuu eristävä sylinteri käyttämällä APG (automaattinen painegeeli) uudella prosessilla.

6.Inner -hameet ja vahvistuvat kylkiluut lisätään eristävään sylinteriin, mikä parantaa eristysastetta ja kykyä kestää dynamiikkavirrat.

7.Maaren sammutuskammio asennetaan eristyssylinterin sisään, mikä estää tehokkaasti vieraiden esineiden aiheuttamia vaurioita ja pintakontaminaation vähentäen samalla katkaisijan kokonaiskokoa.

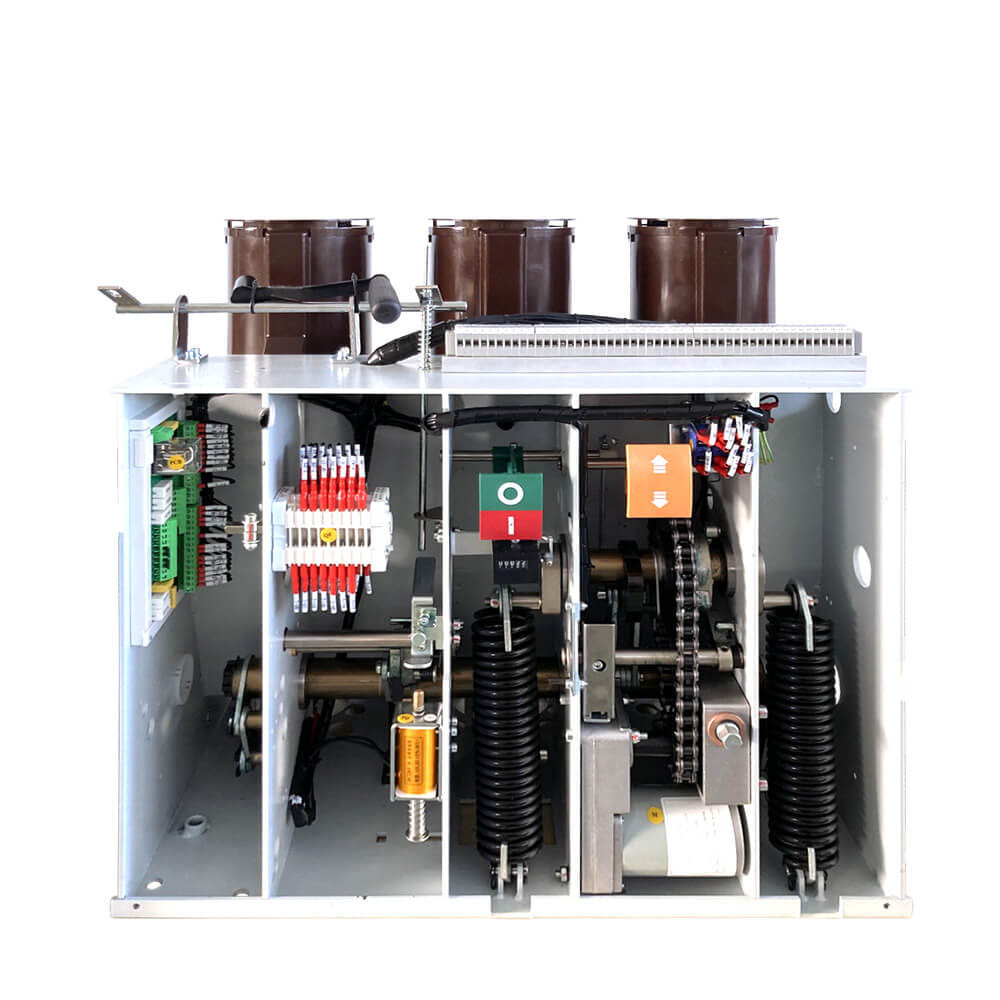

8. Käyttömekanismi hyväksyy jousis varastoidun energian suunnittelun, joka tarjoaa sekä sähkö- ja manuaaliset energian varastointitoiminnot.

9. Kehittynyt ja rationaalinen puskurilaite varmistaa, että katkaisun aikana ei ole palautumista, mikä vähentää irtaantumisvaikutuksia ja tärinää.

10 Ei säätämistä tarvitaan ja siinä on minimaalinen huolto- tai huoltovapaa käyttö.

11.Mekaaninen elinikä voi saavuttaa jopa 20 000 toimintaa

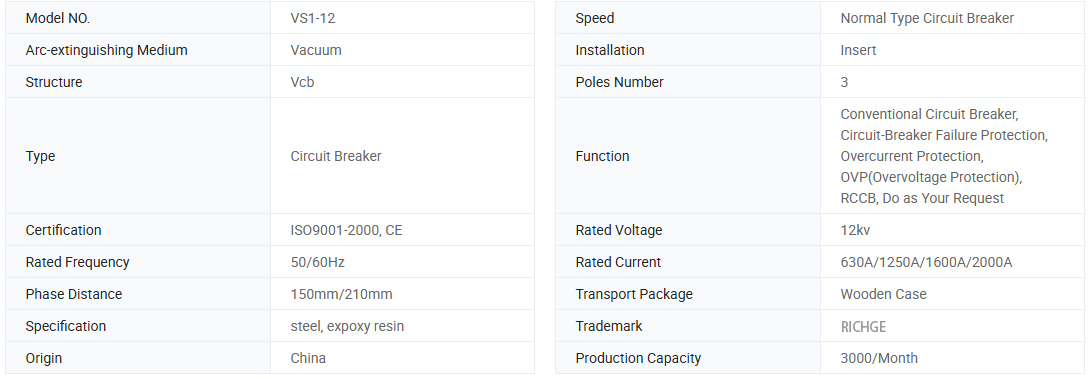

Perustiedot.

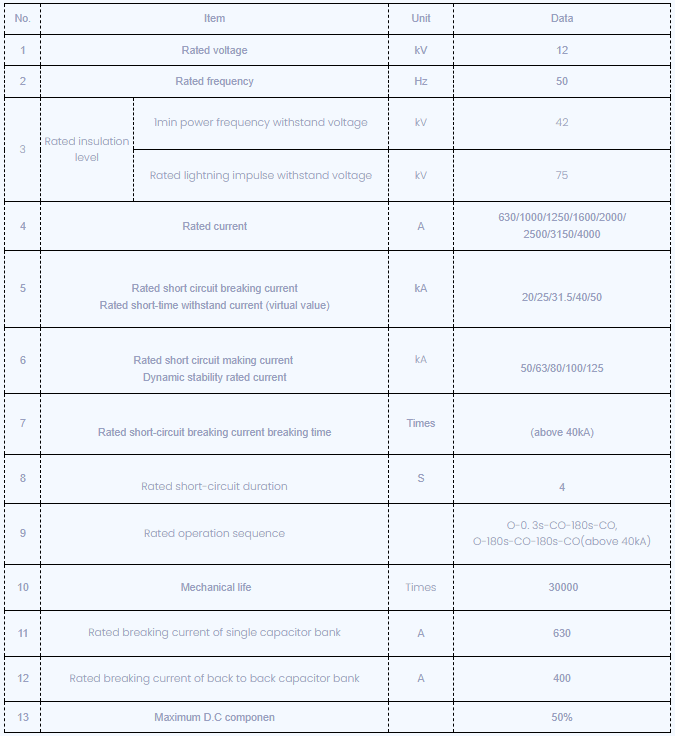

Tekniset parametrit

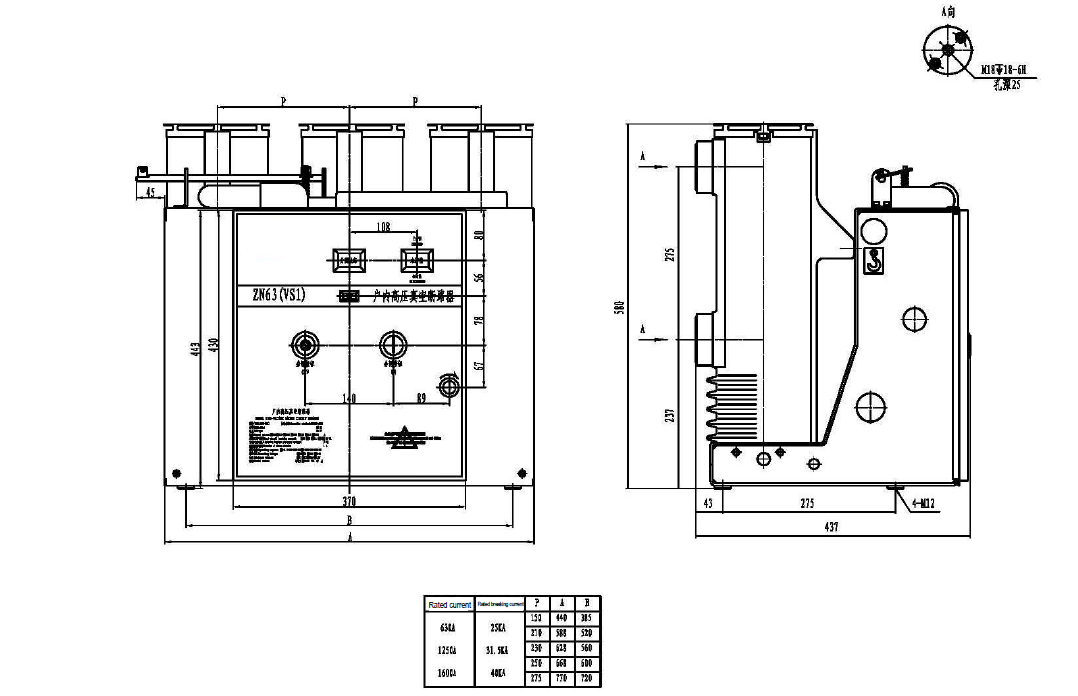

Tekniset piirustukset

Ympäristön olosuhteiden soveltaminen:

1. Ympäristön lämpötila: -10 ℃ -+40 ℃

2. Ympäristön kosteus: Päivän keskimääräinen kosteuden tulisi olla enintään 95%; Kuukauden keskimääräisen kosteuden tulisi olla enintään 90%;

3. Maanjäristyksen voimakkuus: ei ylitä 8 astetta

4. tyydyttyneen höyrynpaine: Päivän keskimääräinen paine ei pitäisi olla enintään2. 2KPA, kuukauden keskimääräisen paineen tulisi olla enintään 1,8 kPa;

5.Merenpinnan yläpuolella oleva korkeus: alle 1000 m; (ei sisällä erityisvaatimuksia)

6.1T tulisi asentaa paikkoihin ilman tulipaloa, räjähdyksiä, vakavaa saasta, kemiallinen korroosio ja väkivaltainen VS1 -annos.
