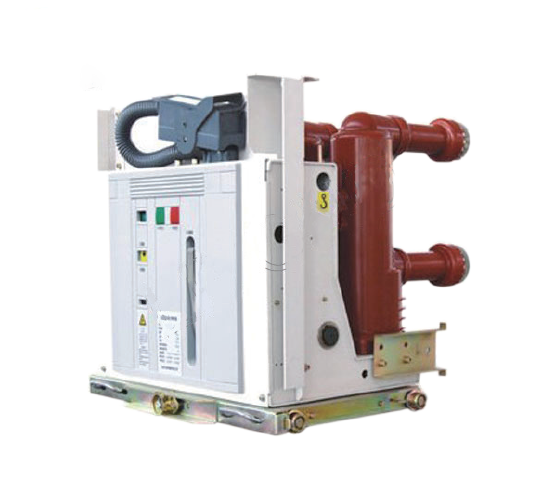

VSG-12-eristyssylinterin vetäminen VCB-katkaisija

VSG-12-eristyssylinterin vetäminen VCB-katkaisija

   Nautimme erittäin hyvästä asemasta näkymissämme suurille tuotteillemme huippulaadukkaita, kilpailukykyisiä hintoja ja ihanteellista palvelua metalliin suljetulle sähkökytkinlaitteelle, LV-virranjakelukaapille, korkeajänniteallien suljetulle kytkentälaitteelle. Tulevaisuuden edessä jatkamme rehellisyyden, kunnioituksen, innovaatioiden, intohimon ja ammatillisen tiimin perusarvojen ylläpitämistä, noudattaa aina asiakaskeskeistä lähestymistapaa ja antaa takaisin globaaleille asiakkaille, joilla on korkealaatuisia tuotteita ja palveluita. Luotamme rikkaisiin henkilöresursseihimme ja erinomaiseen tieteelliseen tutkimusolosuhteisiin sopeutuaksemme markkinoiden yleiseen kehitykseen innovatiivisella mekanismilla. Pyrimme ensin 'laadun, maineen ja palvelun tavoitteeseen "ja noudatamme" ede- ja molemminpuolisten etujen kaupan päämiehiä ". Ja teemme sydämellisesti yhteistyötä eri ympyröiden ystävien kanssa sekä kotona että ulkomailla uudella eleellä.

Sisätilojen poistettava tyhjiökatkaisija

  VSG-12 Sisätilojen korkeajännite tyhjiökatkaisija (Abbr.: Circuit Breaker) on kolmifraasi A.C. 50 Hz: n sisätutkimuksen jakautumisen sisätiloissa, jotka on varustettu nimellisjännitteellä 12 kV. Tämä tuote on GB1984-2003 (korkeajännite A.C. Circuit Breaker), JB3855-1996 (3,6-4,5KV: n sisätilojen A.C. korkeajännite katkaisija) mukainen, DL403-2000 (tekniset olosuhteet 12-40,5KV: n korkean jännitteen a.C. katkaisija). Sitä voidaan käyttää ruudukkolaitteiden laitteiden suojaamiseen ja hallintaan ja teollisuus- ja kaivosyrityksen dynaamiseen suunnitteluun. Se soveltuu kuormituksen ja usein toiminnan vaihtamiseen erilaisella omaisuudella ja monien kertojen mahdollisuuksien rikkoutumisvirran rikkomiseen.

Sisätilojen vetäytyvät tyhjiökatkaisijat sopivat kolmivaiheiseen vaihtovirtajärjestelmiin, joiden jännitteet ovat enintään 12 ~ 24 kV ja taajuus 50/60Hz. Niitä käytetään laajasti voimalaitoksissa, sähköasemissa, petrokemikaaleissa, metallurgiassa, valmistuksessa ja muissa toimialoissa, lentokentillä, asuinalueilla jne. Ohjaa ja suojaa sähkölaitteita, etenkin tilaisuuksissa, joita on käytettävä harvoin nimellisvirta- tai monipuolisten oikosulkuvirtavirta-nimellisvirta-arvoissa. Se voidaan asentaa sisäilman sisäilmoitettuun kytkentälaitteeseen, kuten KYN28- tai AMS-tyyppiin.

  Katkaisija on valmistettu kypsästä APG -tekniikasta. VD4 -päätepuskurin soveltaminen varmistaa, että sisäterminaali on luotettavampi missä tahansa toimintaympäristössä. VD4 voi täyttää täysin GB: n, DL: n, IEC: n, DIN: n, VDE: n ja muiden edistyneiden teollisuusmaiden standardit.

Tyhjiökatkaisija koostuu pääasiassa kolmesta osasta: tyhjiökaari sammutuskammio, toimintamekanismi, kiinnike ja muut komponentit.

Kello 1. Tyhjiökaari sammutuskammio

Erityyppisten kytkimien mukaan on olemassa keraamista tyhjiökaari -sammutuskammioita, joissa on ulkoiset seulat, pienet tyhjiökaari sammutuskammiot, joissa on välitetyn suljetut kuppimuotoiset pitkittäiset magneettikentät, ja sisäröistyneet lasikuplakaari sammutuskammiot. Perusrakenne on seuraava:

•  Ilmatiivis eristyskuori ： Ilmatiivis eristysjärjestelmä, joka koostuu keraamisesta, lasi- tai mikrokiteisestä lasi -ilmatiiviistä eristyssylinteristä, siirrettävästä päätykansasta, kiinteästä päätykansasta ja ruostumattomasta teräksestä aaltoputkesta on tyhjiö suljettu säiliö. Ilmatiiviuden varmistamiseksi tiivistystyypin tiukkojen toimintamenetelmien lisäksi myös materiaalilla on myös pieni hengittävyys ja sisäinen kaasun vapautus.

• Johtava järjestelmä ： Se koostuu kiinteästä johtavasta sauvasta, kiinteästä juoksevasta kaaripinnasta, kiinteästä kosketuksesta, liikkuvasta kosketuksesta, liikkuvasta kaaren pinnasta ja liikkuvasta johtavasta sauvasta. Kosketusrakenne voidaan jakaa karkeasti kolmeen tyyppiin: lieriömäinen kosketus, poikittainen magneettikentän kosketus uran kaareva pinta spiraalimuodolla ja pitkittäinen magneettikentän kosketus. Tällä hetkellä tämäntyyppinen kaaren sammutuskammio omaksuu pitkittäismagneettikenttätekniikkaa, jolla on vahva ja vakaa kaari sammutuskyky.

• Suojausjärjestelmä ： Suojauskansi on välttämätön komponentti tyhjiökaari sammutuskammiossa, ja siellä on erityyppisiä suojakoteloita, kuten kosketuspistettä ympäröivän suojakotelon, aaltoisen putken suojakannen ja jännitteen tasapainotuspeitteen kanssa. Pää suojauskannen toiminta on seuraava: ① estääksesi tuotteita roiskumasta eristyskuoren sisäseinään kaariprosessin aikana, vähentäen siten kuoren eristyslujuutta. ② Sähkökentän jakautumisen tasaisuuden parantaminen kaaren sammutuskammiossa on hyödyllistä vähentää paikallisen kentän lujuutta ja edistää tyhjiökaaren sammutuskammioiden tiivistymiskaarituotteiden pienenemistä ja jonkin kaarienergian absorbointia on hyötyä kaaren aukon dielektrisen lujuuden palautumiselle.

2. toimintamekanismi

Erityyppisten katkaisijoiden mukaan käytetään erilaisia ​​toimintamekanismeja. Yleisiä toimintamekanismeja ovat jousien toimintamekanismi (VS1), pysyvä magneettitoimintamekanismi ja yhdistelmäkäyttömekanismi (VBD).

Muut osat: alustan ajoneuvot, eristyskiinnikkeet, eristeet jne.

Mitkä ovat tyhjiön katkaisijoiden ominaisuudet

• Vahva murtokyky, jopa 50Ka; Murtuman jälkeen halkeamien välinen väliaine palautuu nopeasti ja väliainetta ei tarvitse korvata.
• Kosketuksen avausetäisyys on pieni. 10 kV: n tyhjiökatkaisijan kosketuksen murtoetäisyys on vain noin 10 mm. Vaadittava käyttövoima on pieni, toiminta on nopeaa, toimintamekanismia voidaan yksinkertaistaa ja käyttöikä voi pidentää. Yleensä huoltoa ei tarvita noin 20 vuoden ajan.
• Lyhyt kaaren sammutusaika, matala kaarijännite, matala kaarienergia, alhainen kontaktihäviö ja useita keskeytyksiä.
• Mobiilioppaan sauvassa on pieni hitaus ja se sopii usein toimintaan.
•  Kytkintä käytettäessä toimintamelu on alhainen, mikä tekee siitä sopivan kaupunkikäyttöön.
• Kaaren sammutus- tai eristysväliaineet eivät käytä öljyä, eikä palo- tai räjähdysvaaraa ole.
• Kosketuspää on täysin suljettu rakenne, joka ei vähennä sen suorituskykyä kosteuden, pölyn ja haitallisten kaasujen vaikutuksen vuoksi. Luotettava toiminta ja vakaa On-off-suorituskyky. Riippumattomana komponenttina kaaren sammutuskammio on helppo asentaa ja virheenkorjaus.
• Pölyn katkaisijan käyttöikäyksen aikana kosketusosa ei vaadi huoltoa ja tarkastusta. Vaikka huolto ja tarkastus suoritetaan, vaadittu aika on hyvin lyhyt.
• Kaari on sammutettu suljetussa astiassa, ja kaari ja kuuma kaasu eivät ole alttiina.
• Varustettu useilla uudelleen sulkemistoiminnoilla, jotka sopivat jakeluverkkojen sovellustarpeisiin

Etu:

• Yksinkertainen rakenne
• Sopeutua erittäin matalaan kestävyyteen
• Sopeutumisen optimointi ja modulaarinen jousen toimintamekanismi
• Sopii usein toimintoihin
• Ilmainen huolto, pitkä käyttöikä
• Erittäin luotettava suorituskyky

Perustiedot.

Tekniset parametrit

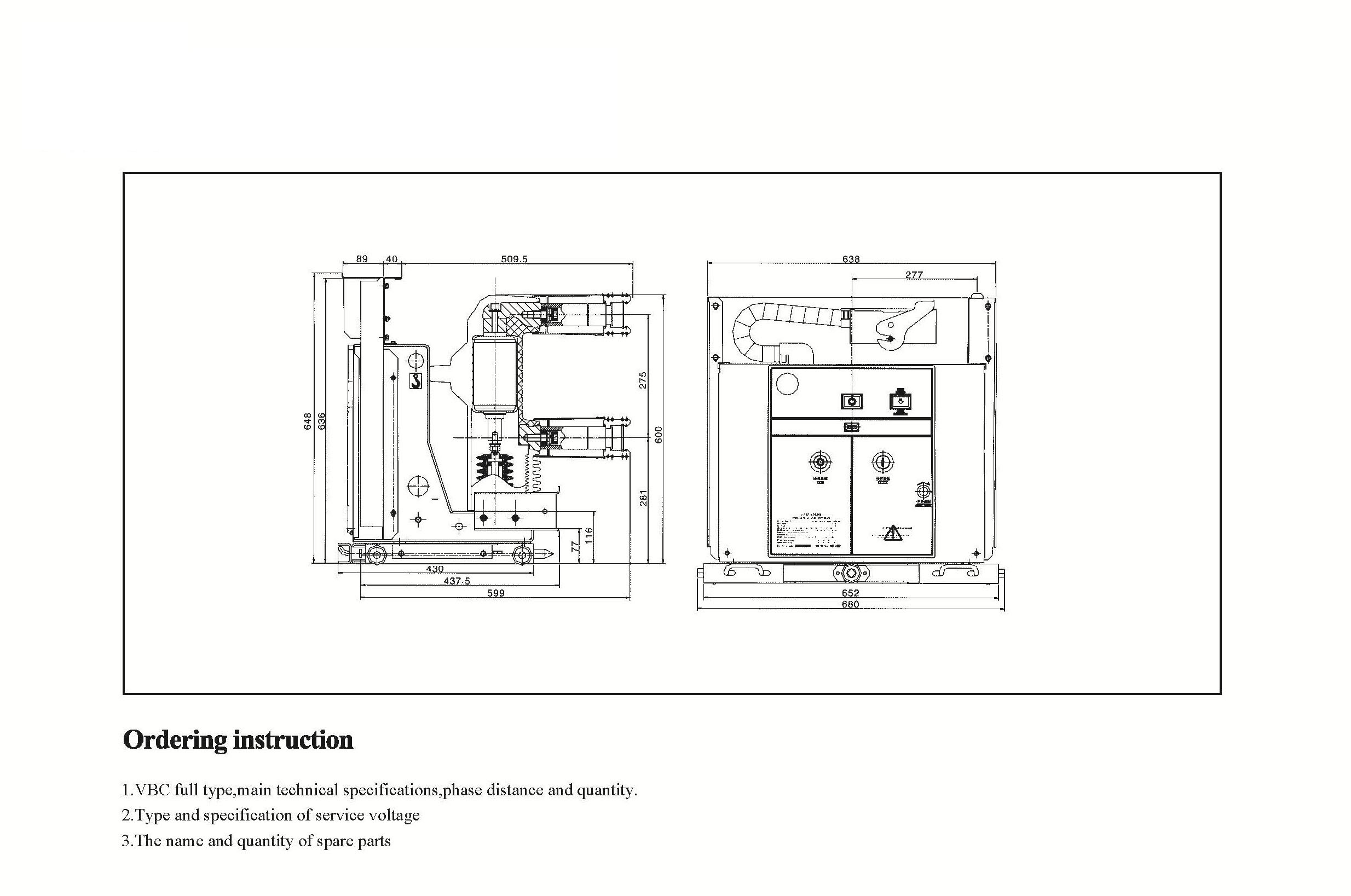

Tekniset piirustukset

Huoltoympäristö korkeajännitteen tyhjiökatkaisijalle (VCB)

A) Ilman lämpötila: Korkein lämpötila: +40ºC; Alin lämpötila: -25ºC

B) kosteus: Kuukauden keskimääräinen kosteus on 95%; Päivittäinen keskimääräinen kosteus on 90%.

c) Korkeus: Asennuskorkeus: 2500 m

d) Ravistettavien ja palavien kaasujen, höyryn jne.

Faq

K: Voinko saada tuotteidesi hinnat?

V: Tervetuloa. Voit vapaasti lähettää meille kyselyä täältä. Vastaamme sinulle 24 tunnin sisällä.

K: Voinko saada näytteen ennen irtotavaraa?

V: Kyllä, olemme tervetulleita näytetilauksiin testata ja tarkistaa laadun. Sekoitetut näytteet ovat hyväksyttäviä.

K: Voimmeko tulostaa logon/ yrityksen nimemme tuotteisiin?

V: Kyllä, tietysti hyväksymme OEM: n, tarvitsemme sitten sinulle tuotemerkin valtuutuksen

K: Hyväksytkö tuotteiden mukauttamisen?

V: Kyllä, tietysti, anna erityiset piirustukset tai parametrit, lainamme sinua arvioinnin jälkeen

K: Mikä on läpimenoaika?

V: Laitosaika riippuu tilatuista määristä, yleensä 7-20 päivän kuluessa maksun vastaanottamisesta.

K: Mikä on kauppaehdot?

V: Hyväksymme EXW, FOB, CIF, FCA jne.

K: Mikä on maksutapa?

V: Hyväksymme T/T, Western Union, PayPal, peruuttamaton L/C näkyvissä jne.

K: Tarkastatko valmiita tuotteita?

V: Kyllä, QC -osasto tarkastaa jokaisen tuotanto- ja valmiiden tuotteiden vaiheen ennen lähettämistä. Ja toimitamme tavaroiden tarkastusraportit viitteestäsi ennen lähetystä

K: Kuinka ratkaista laatuongelmat myynnin jälkeen?

V: Ota valokuvia laatuongelmista ja lähetä meille tarkistuksemme ja vahvistamisen vuoksi, teemme sinulle tyytyväisen ratkaisun 3 päivän kuluessa.
