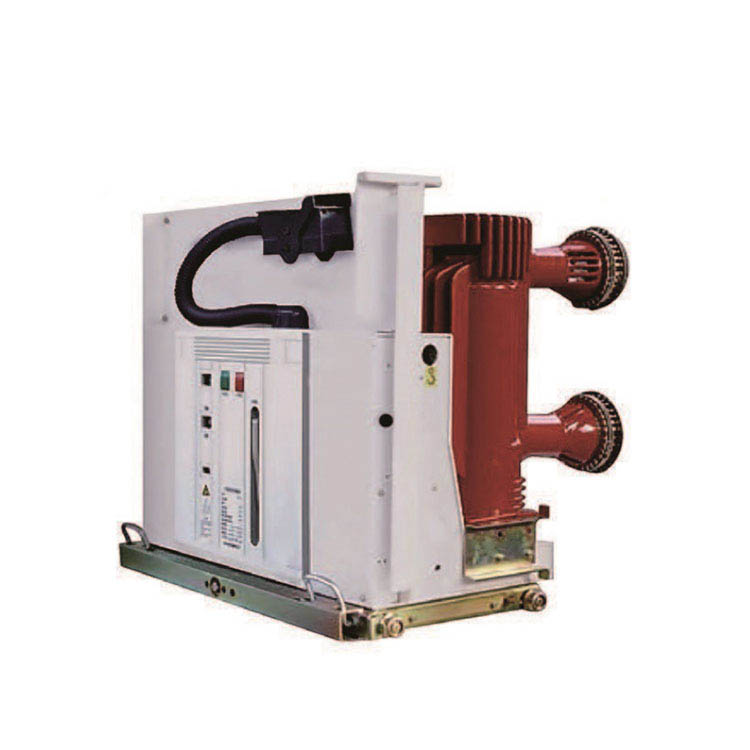

VSG-24-sulautettu napatyyppinen VCB-katkaisija Sisätilojen katkaisija 24KV

VSG-24-sulautettu napatyyppinen VCB-katkaisija Sisätilojen katkaisija 24KV

    Nämä periaatteet ovat nykyään paljon enemmän kuin koskaan muodostavat menestyksen perustana kansainvälisesti aktiivisena keskikokoisena liiketoimintana muuntajan sähköaseman jakelukaapissa, matalan jännitteen kaappikytkinlaitteissa, kolmivaiheisessa ransformerissa. Saat ammatillisen vastauksen 8 tunnin sisällä. Luota meihin, et koskaan menetä sydäntä. Palvelemme yhteiskuntaa ja käyttäjiä ajatuksella teollistumisen kehittämisestä. Laitoksemme jälkeen olemme luoneet pitkäaikaiset yhteistyösuhteet monien yritysten kanssa, joilla on korkealaatuisia tuotteita, kohtuullisia hintoja ja erinomaisia ​​palveluita.

    VSG-24-sarjan sisätilojen korkeajännitteen tyhjiökatkaisija, jossa on sulautettuja pylväitä, on kolmivaiheinen A.C 50Hz Sisätehon jakelulaitteita, joiden nimellisjännite on 24 kV. Sitä käytetään sähkölaitteiden suojaamiseen ja hallintaan teollisuus- ja yritystoiminnan, voimalaitosten ja sähköaseman aloilla.

Tämän tyyppisen tyhjiön katkaisijan tärkein johtava piiri käyttää sulautettua napaa, joka on sovitettu modulaariseen organisaatioon ja integroidun energian varastointikahvan kanssa. Kokonaisasettelu on kohtuullinen, täydellisesti lyhyyden kanssa ja todella toteuttaa vapaan ylläpidon ja pidemmän mekaanisen ja sähköisen elämän.

Sisätilojen poistettava tyhjiökatkaisija

    Sisätilojen vetäytyvät tyhjiökatkaisijat sopivat kolmivaiheiseen vaihtovirtajärjestelmiin, joiden jännitteet ovat enintään 12 ~ 24 kV ja taajuus 50/60Hz. Niitä käytetään laajasti voimalaitoksissa, sähköasemissa, petrokemikaaleissa, metallurgiassa, valmistuksessa ja muissa toimialoissa, lentokentillä, asuinalueilla jne. Ohjaa ja suojaa sähkölaitteita, etenkin tilaisuuksissa, joita on käytettävä harvoin nimellisvirta- tai monipuolisten oikosulkuvirtavirta-nimellisvirta-arvoissa. Se voidaan asentaa sisäilman sisäilmoitettuun kytkentälaitteeseen, kuten KYN28- tai AMS-tyyppiin.

    Katkaisija on valmistettu kypsästä APG -tekniikasta. VD4 -päätepuskurin soveltaminen varmistaa, että sisäterminaali on luotettavampi missä tahansa toimintaympäristössä. VD4 voi täyttää täysin GB: n, DL: n, IEC: n, DIN: n, VDE: n ja muiden edistyneiden teollisuusmaiden standardit.

Tyhjiökatkaisija koostuu pääasiassa kolmesta osasta: tyhjiökaari sammutuskammio, toimintamekanismi, kiinnike ja muut komponentit.

Kello 1. Tyhjiökaari sammutuskammio

   Erityyppisten kytkimien mukaan on olemassa keraamista tyhjiökaari -sammutuskammioita, joissa on ulkoiset seulat, pienet tyhjiökaari sammutuskammiot, joissa on välitetyn suljetut kuppimuotoiset pitkittäiset magneettikentät, ja sisäröistyneet lasikuplakaari sammutuskammiot. Perusrakenne on seuraava:

1) Ilmatiivis eristyskuori ： Ilmatiivis eristysjärjestelmä, joka koostuu keraamisesta, lasi- tai mikrokiteisestä lasi -ilmatiiviistä eristyssylinteristä, siirrettävä pääkotelo, kiinteä päätykansi ja ruostumaton teräs aaltoputki on tyhjö suljettu säiliö. Ilmatiiviuden varmistamiseksi tiivistystyypin tiukkojen toimintamenetelmien lisäksi myös materiaalilla on myös pieni hengittävyys ja sisäinen kaasun vapautus.

2) Johtava järjestelmä ： Se koostuu kiinteästä johtavasta sauvasta, kiinteästä juoksevasta kaaripinnasta, kiinteästä kosketuksesta, liikkuvasta kosketuksesta, liikkuvasta kaaripinnasta ja liikkuvasta johtavasta sauvasta. Kosketusrakenne voidaan jakaa karkeasti kolmeen tyyppiin: lieriömäinen kosketus, poikittainen magneettikentän kosketus uran kaareva pinta spiraalimuodolla ja pitkittäinen magneettikentän kosketus. Tällä hetkellä tämäntyyppinen kaaren sammutuskammio omaksuu pitkittäismagneettikenttätekniikkaa, jolla on vahva ja vakaa kaari sammutuskyky.

3) Suojausjärjestelmä ： Suojauskansi on välttämätön komponentti tyhjiökaari sammutuskammiossa, ja on olemassa erityyppisiä suojakoteloita, kuten kosketuspistettä ympäröivän suojakannen, aaltoisen putken suojakannen ja jännitteen tasoitussuojakuvan ympärillä. Pää suojauskannen toiminta on seuraava: ① estääksesi tuotteita roiskumasta eristyskuoren sisäseinään kaariprosessin aikana, vähentäen siten kuoren eristyslujuutta. ② Sähkökentän jakautumisen tasaisuuden parantaminen kaaren sammutuskammiossa on hyödyllistä vähentää paikallisen kentän lujuutta ja edistää tyhjiökaaren sammutuskammioiden tiivistymiskaarituotteiden pienenemistä ja jonkin kaarienergian absorbointia on hyötyä kaaren aukon dielektrisen lujuuden palautumiselle.

2. toimintamekanismi

   Erityyppisten katkaisijoiden mukaan käytetään erilaisia ​​toimintamekanismeja. Yleisiä toimintamekanismeja ovat jousien toimintamekanismi (VS1), pysyvä magneettitoimintamekanismi ja yhdistelmäkäyttömekanismi (VBD).

Muut osat: alustan ajoneuvot, eristyskiinnikkeet, eristeet jne.

Mitkä ovat tyhjiön katkaisijoiden ominaisuudet

(1) vahva murtokyky, jopa 50Ka; Murtuman jälkeen halkeamien välinen väliaine palautuu nopeasti ja väliainetta ei tarvitse korvata.

(2) Kosketuksen avausetäisyys on pieni. 10 kV: n tyhjiökatkaisijan kosketuksen murtoetäisyys on vain noin 10 mm. Vaadittava käyttövoima on pieni, toiminta on nopeaa, toimintamekanismia voidaan yksinkertaistaa ja käyttöikä voi pidentää. Yleensä huoltoa ei tarvita noin 20 vuoden ajan.

(3) Lyhyt kaaren sammutusaika, matala kaarijännite, matala kaarienergia, alhainen kontaktihäviö ja useita keskeytyksiä.

(4) Mobiilioppaan sauvalla on pieni hitaus ja se sopii usein toimintaan.

(5) Kytkintä käytettäessä toimintamelu on alhainen, mikä tekee siitä sopivan kaupunkikäyttöön.

(6) Kaaren sammutus- tai eristysväliaineet eivät käytä öljyä, eikä palo- tai räjähdysvaaraa ole.

(7) Kosketuspää on täysin suljettu rakenne, joka ei vähennä sen suorituskykyä kosteuden, pölyn ja haitallisten kaasujen vaikutuksen vuoksi. Luotettava toiminta ja vakaa On-off-suorituskyky. Riippumattomana komponenttina kaaren sammutuskammio on helppo asentaa ja virheenkorjaus.

(8) Tyhjiökatkaisijan käyttöiän aikana kosketusosa ei vaadi huoltoa ja tarkastusta. Vaikka huolto ja tarkastus suoritetaan, vaadittu aika on hyvin lyhyt.

(9) Kaari on sammutettu suljetussa astiassa, ja kaari ja kuuma kaasu eivät ole alttiina.

(10) varustettu useilla uudelleen sulkemistoiminnoilla, jotka sopivat jakeluverkkojen sovellustarpeisiin

Etu:

• Yksinkertainen rakenne
• Sopeutua erittäin matalaan kestävyyteen
• Sopeutumisen optimointi ja modulaarinen jousen toimintamekanismi
• Sopii usein toimintoihin
• Ilmainen huolto, pitkä käyttöikä
• Erittäin luotettava suorituskyky

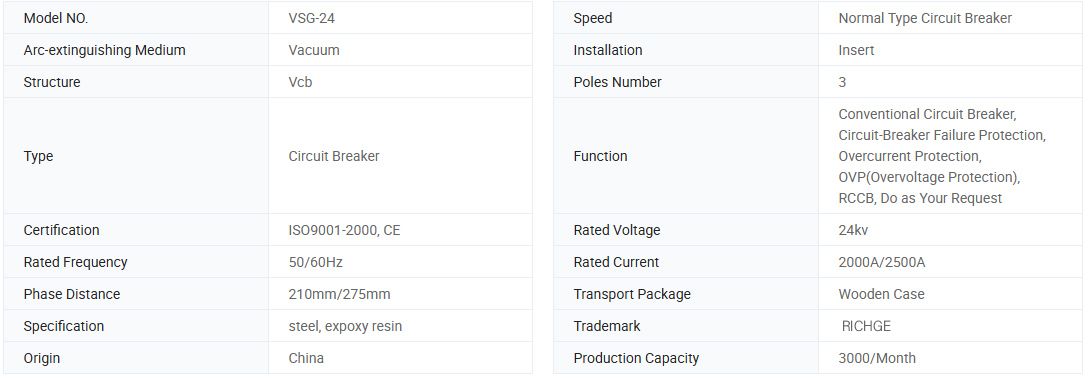

Perustiedot.

Tekniset parametrit

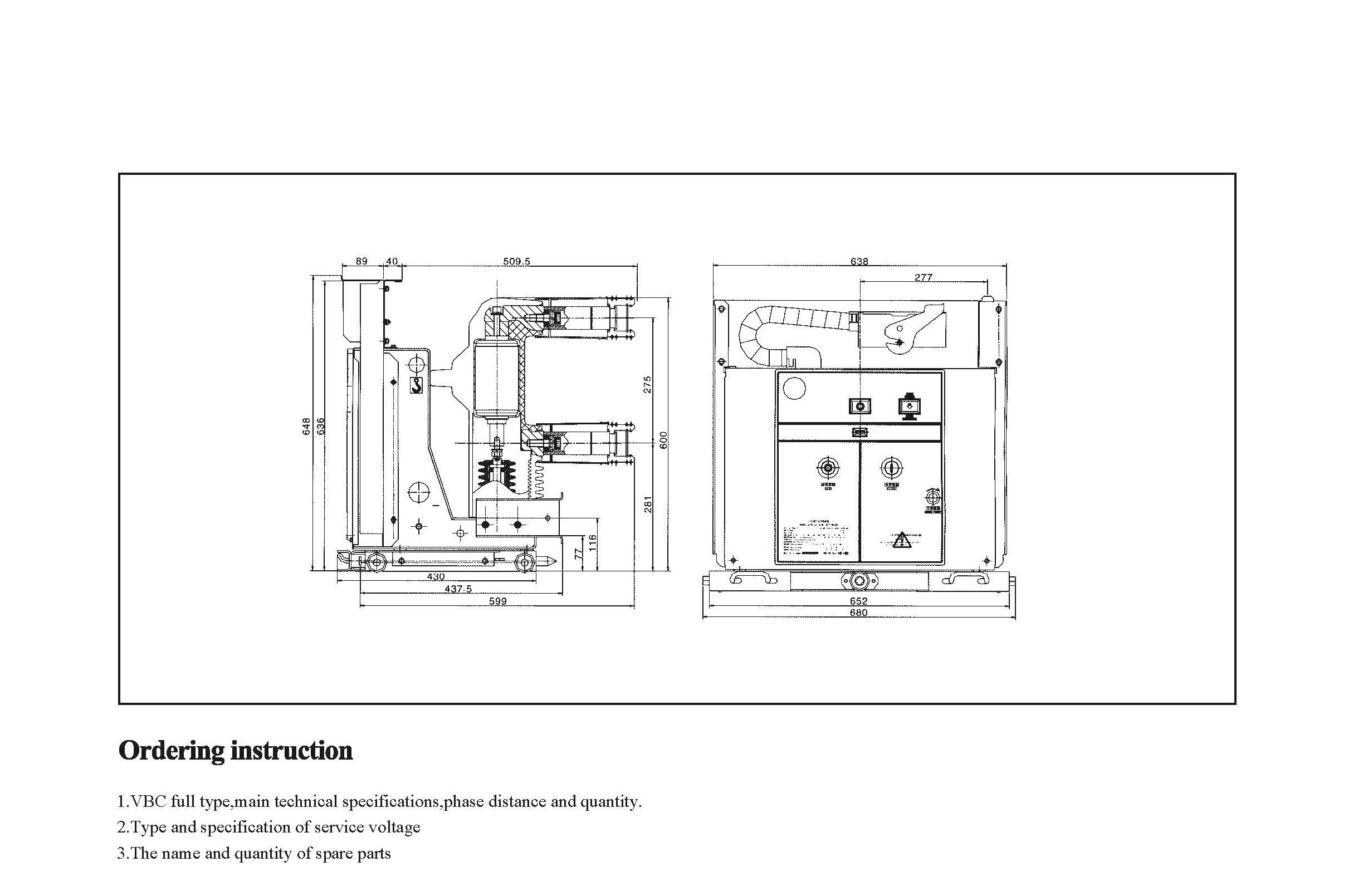

Tekniset piirustukset

Huoltoympäristö korkeajännitteen tyhjiökatkaisijalle (VCB)

A) Ilman lämpötila: Korkein lämpötila: +40ºC; Alin lämpötila: -25ºC

B) kosteus: Kuukauden keskimääräinen kosteus on 95%; Päivittäinen keskimääräinen kosteus on 90%.

c) Korkeus: Asennuskorkeus: 2500 m

d) Ravistettavien ja palavien kaasujen, höyryn jne.
