IS10-sarjan Reed-putken mekaaninen painekytkin

Merkki: Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH IS10 -sarja on kosketukseton ruokoputki (kuiva ruoko) mekaaninen painekytkin, peruspaineenvalvontakomponentti tavallisiin pneumaattisiin piireihin. Yksinkertaisen kompaktin rakenteen ja erittäin luotettavan pitkän syklin suorituskyvyn ansiosta se yhdistetään laajasti FRL-ilmansuodattimen säätimen voitelulaitteen kolmeen yksikköön reaaliaikaiseen ilmanpaineen havaitsemiseen ja lukitussignaalin ulostuloon.

Toimintaperiaate ja sisäinen ydinrakenne

  1. Toimintaperiaate

     -- Paineilma työntää mäntää jousen jännitystä vastaan, männän sisäänrakennettu magneetti liikkuu lähelle ruokoputkea täydentääkseen magneettisen liipaisimen ja piirin johtumisen. Kun ilmanpaine laskee nollausrajan alle, jousi työntää mäntää taaksepäin, magneetti siirtyy pois ruokoputkesta ja piiri katkeaa.

  2. Ydinrakenneosat

     -- Mäntä integroidulla kestomagneetilla: Tunnistaa ilmanpaineen siirtymän

     -- Ruokoputki (kuiva ruokokytkin): Kosketukseton magneettinen käyttö, nolla mekaanisen kosketuksen hankausta

     -- Paineensäätöruuvi: Käsin asetettu liipaisukynnys ruuvimeisselillä

     -- Mekaaninen asteittainen katseluikkuna: Esiasetetun painearvon suora lukeminen MPa-yksiköissä

Standardi ydinteknisten eritelmien taulukko

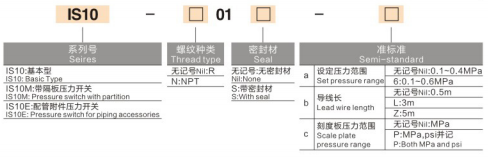

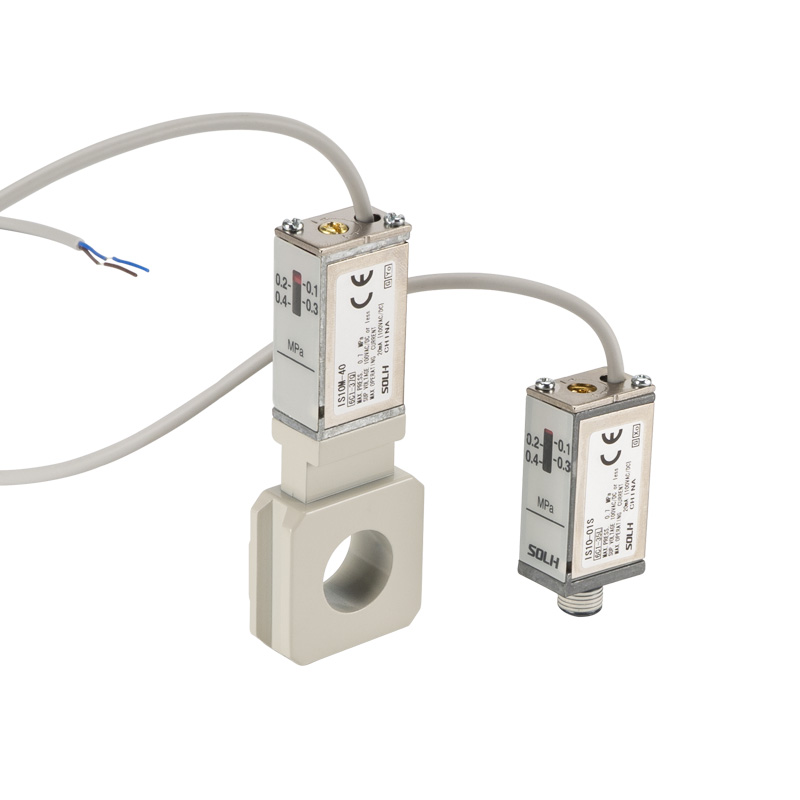

Täyden sarjan malli ja kaksi asennustyyliä

Kaksi yleistä asennusrakennetta erilaisiin asetteluvaatimuksiin:

  1. Inline-kierreasennustyyppi (IS10-01S)

     -- Suora ruuviasennus R1/8-kierreportin kautta, yhteensopiva yhden sylinterin, magneettiventtiilin ulostulon ja mini yksittäisten ilmanhuoltoyksiköiden kanssa.

  2. Jakotukin jalustan kiinnitystyyppi (IS10M / IS10E)

     -- IS10M varustettu nelikulmaisella kiinnitysalustalla sivulla, voidaan kiinnittää suoraan SMC-standardin mukaisiin AC-moduuliin FRL-kolmeyksikköön ilman ylimääräisiä adapteriliittimiä, mikä säästää kaapin sisäistä asennustilaa.

Ydintuotteen kilpailuedut

  1. Nolla mekaanista koskettimien kulumista

     -- Kosketukseton magneettinen reed-laukaisu, ei sähkökipinää kosketuspisteessä; käyttöikä 5-10 kertaa pidempi kuin perinteiset mekaaniset mikrokoskettimien painekytkimet, kuten IS3000.

  2. Intuitiivinen offline-paineen kalibrointi

     -- Sivulla sisäänrakennettu MPa-asteikkoikkuna, säädä säätöruuvia ruuvimeisselillä; painekynnys voidaan asettaa ilman virransyöttöä paikan päällä.

  3. Yleinen AC & DC kuormitusyhteensopivuus

     -- Tukee kaikkia alle 100 V:n AC/DC-jännitteitä, voi ohjata suoraan pienoismagneettiventtiilejä tai liittää PLC:n digitaaliset tuloliittimet ilman välirelettä.

  4. Miniatyyri kevyt ja kompakti muotoilu

     -- 16 % kevyempi ja 11 % pienempi tilavuus kuin vanhan sukupolven IS1000-sarja, sopii täydellisesti erittäin integroituun kapeaan automatisoituun laiteasetteluun.

Tyypillisten teollisten sovellusten skenaarioiden vastaavuus

  1. Pääilmalähteen matalapaineen valvonta ja hälytys

     -- Asennettu kolmen FRL-yksikön ulostuloon; lähettää lukitushälytyssignaalin, kun syöttöpaine putoaa alle 0,4 MPa suojatakseen pneumaattisia täryttimiä ja iskuvasaroita riittämättömiltä työntövaurioilta.

  2. Sylinterin täyden iskun asennon vahvistus

     -- Kun sylinteri työntyy kokonaan ulos, kammion paine nousee esiasetettuun arvoon liipaisusignaalin antamiseksi seuraavan tuotantoaseman toiminnan peräkkäistä lukitusta varten.

  3. Tärypiirin turvasuojaus

     - Reaaliaikainen valvoa työilman painetta; katkaise pikapoistoventtiilin virransyöttö, kun paine on kynnystä alhaisempi, vältä heikon tärinävoiman aiheuttamaa tärinän palamista.

Yhden lauseen yhteenveto

     SOLH IS10 -sarjan kosketukseton ruokoputken painekytkin tarjoaa upotettuja kierrekiinnitys- ja FRL-jakotukin kiinnitysvaihtoehtoja, 0,1–0,6 MPa säädettävällä alueella, 5 miljoonan pitkän käyttöiän ja offline-paineen kalibroinnin, ihanteellinen edullisen ja kompaktin ilmanpaineen valvonta-anturin sylinteri-, täry- ja yleisautomaation pneumaattisille piireille.
