RB RBQ -sarjan säädettävä hydraulinen iskunvaimennin

SOLH RB -sarjan säädettävä hydraulinen iskunvaimennin | SMC:n vakiovaihtopelti

Tuotemerkki: SOLH by Richge Technology | SMC RB:tä vastaava kiinteä suutin hydraulinen iskunvaimennin

1. Tuotteen yleiskatsaus

  SOLH RB -sarja ovatei-säädettävät hydrauliset iskunvaimentimet noudattaa SMC-standardia. Se muuntaa törmäyskineettisen energian lämpöenergiaksi sisäisen huokoisen kuristusrakenteen kautta. Ei vaadi säätöä, valmiina suoraan asennukseen. Käytetään laajasti iskun päätypuskurointiin, melunvaimennuksen ja ilmasylintereiden, lineaaristen luistien ja pyörivien mekanismien törmäyksen estämiseen.

2. Ydinominaisuudet

     • Ei säätöä tarvita: Sisäänrakennettu monivaiheinen kuristus, vakaa suorituskyky hitaasta kevyestä kuormasta nopeaan raskaaseen kuormaan kerta-asennuksen jälkeen.

     • Kompakti muotoilu: Lyhyt runko kierteillä. Salli asennusvirhe ±5° asti, mikä pystyy absorboimaan pyörivien toimilaitteiden heilahdusenergiaa.

     • Jäykkä kotelo: Voi toimia mekaanisena pysäyttimenä ilman ylimääräistä kovaa rajaa. Sisäänrakennettu palautusjousi.

     • Pitkä käyttöikä: Täysin suljettu rakenne öljytiivisteellä pölyltä suojaamiseksi. Iskunopeusalue: 0,05 ~ 5 m/s.

3. SOLH-alasarjan luokitus

4. Suosittu RB/RBC-mallien viitetaulukko

Malli	Kierre	Isku (mm)	Absorptioenergia (J)	Suositeltu sovellus
RB0604	M6 × 0,75	4	0.5～0.98	Mikrosylinteri, miniatyyri liukupöytä
RB0805	M8 × 1,0	5	1.96	Φ6～Φ12 ilmasylinteri
RB1006	M10 × 1,0	6	3.92	Φ16～Φ20 ilmasylinteri
RB1412	M14 × 1,5	12	19.6	Φ32～Φ40 ilmasylinteri
RB2015	M20 × 1,5	15	58.8	Φ50～Φ63 ilmasylinteri
RB2725	M27 × 1,5	25	147	Φ80～Φ125 ilmasylinteri

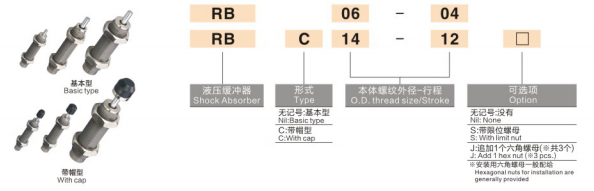

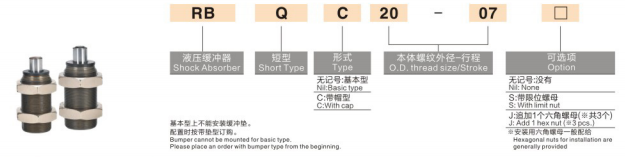

5. Mallin koodaussääntö

  Esimerkki: RB1412
    • RB = Vakiosarjan hydraulinen iskunvaimennin
    • 14 = Kierrekoko M14×1,5
    •12 = Puskurin isku 12 mm

6. Valintaohjeet

     • Laske absorptioenergia: E = ½mv² + työntövoima × isku. Valitse malli, jonka nimellisenergia ≥ laskettu arvo.

     • Sovita veto oikein: Puskurin iskun on oltava lyhyempi kuin liikkuvan mekanismin kokonaisliike, jotta vältetään pohjaisku.

     • Iskunopeus: Vakiotyöskentelyalue 0,05～5 m/s. Ota meihin yhteyttä saadaksesi vahvistetun version erittäin nopeille sovelluksille.

     • Ympäristön valinta: Valitse RBL leikkausnesteeseen / märään ympäristöön; valitse RBC korkilla kovaa pölyä varten.

     • Virheen raja: Suurin sallittu epäkeskokulma ≤5°. Asenna kelluva liitos, jos kohdistusvirhe ylittää tämän arvon.

7. Asennus ja varotoimet

     • Levitä kierteisiin pieni määrä anaerobista kierrelukkoa. ÄLÄ käytä PTFE-teippiä, joka voi tukkia kuristusaukon.

     • Mukana kaksi kuusiolukkomutteria ja yksi lukitusmutteri löystymisen estoon.

     • Asennetaan vaakasuoraan, pystysuoraan tai mihin tahansa kulmaan; männän varren tulee olla iskun suuntaan.

     • Käyttölämpötila: −10℃ ~ +80℃. Vältä jäätymistä alhaisessa lämpötilassa.

8. SOLH Replacement Advantage

   SOLH RB -sarja kopioi täysin SMC-mallikoodin, mitta- ja suorituskykyparametrit, korvaa suoraan maahantuotuja vaimentimia kilpailukykyisellä hinnalla ja lyhyemmällä toimitusajalla, mikä on ihanteellinen massalaitteiden kustannusten vähentämiseen.
     •RB0805 → Vaihda AC0805
     •RB1412 → Vaihda AC1412
