JA / JB / JC / JS -sarjan kelluva nivel

SOLH JA / JB / JC / JS -sarjan kelluva nivel | SMC:tä vastaava pneumaattinen tangon pään liitin

Tuotemerkki: SOLH by Richge Technology | SMC Standard kelluva nivel, suora vaihto

1. Tuotteen yleiskatsaus

  Kelluva nivel toimii joustavana nivelenä sylinterin männänvarren ja kuorman välillä. Sen ydintehtävä on vaimentaa asennusvirheitä ja yhdensuuntaisuusvirheitä. Se suojaa männänvartta sivutyöntöltä vähentäen taipumista, epänormaalia kulumista ja juuttumisriskiä. Se on vakiovarusteena automaatiokoneistossa.

2. Neljän sarjan luokittelu ja erot

3. Yleiset tekniset tiedot

   Kääntökulma: ±5° JA/JB/JS; valitut JC-mallit ±10° asti

   Sallittu poikkeama: 0,5-1 mm (JA); 0,5 mm (JB / JC / JS)

     • Käyttölämpötila: -5 ~ +70 ℃ (vakio); -10 ~ +120 ℃ (ruostumaton teräs JS)

     • Kierrekoot: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, sovitettu sylinterin poraukseen

     • Käyttöpaine: ≤1 MPa pneumaattisille; ≤3,5 MPa raskaille hydrauliversioille

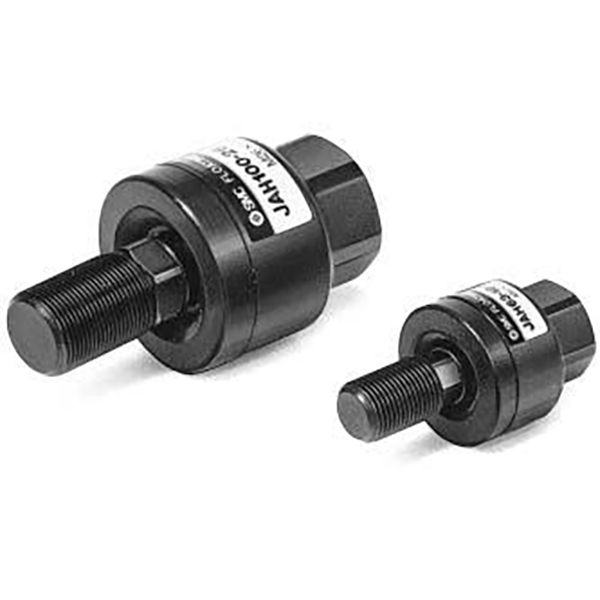

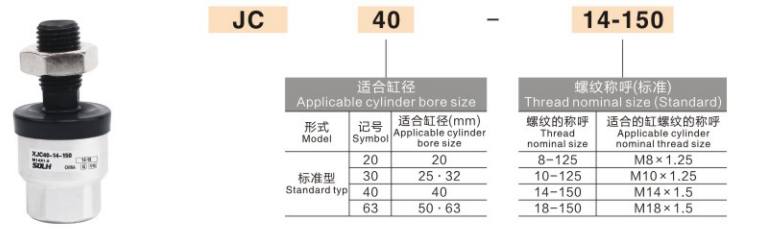

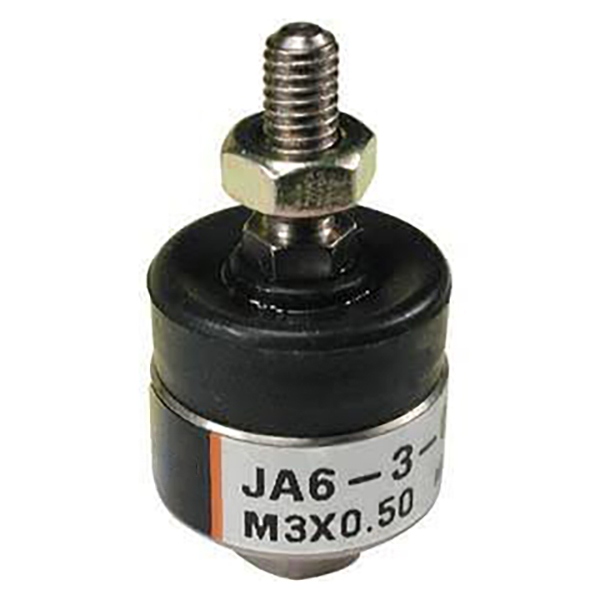

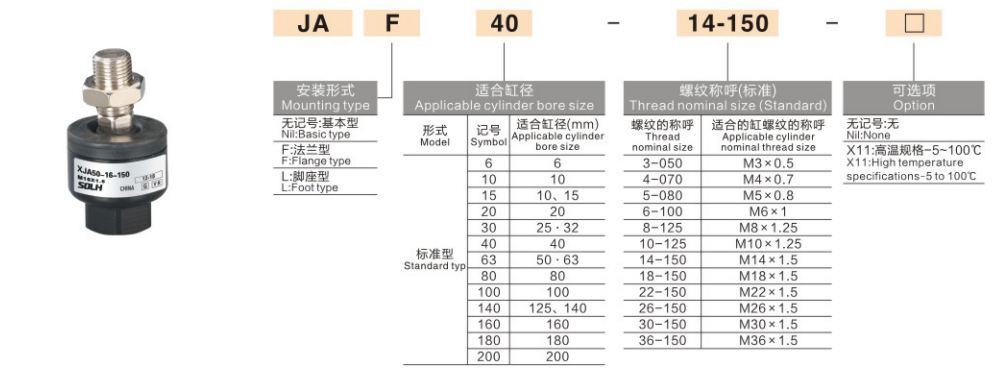

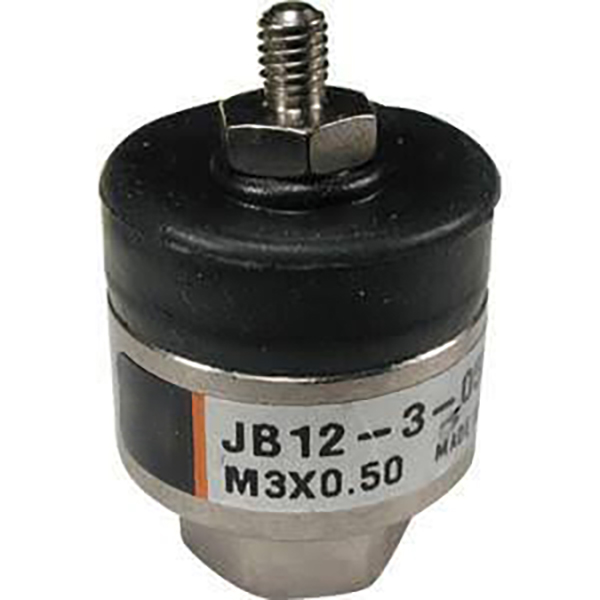

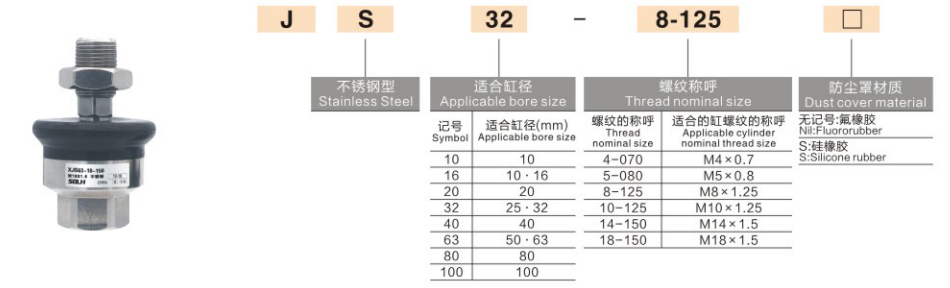

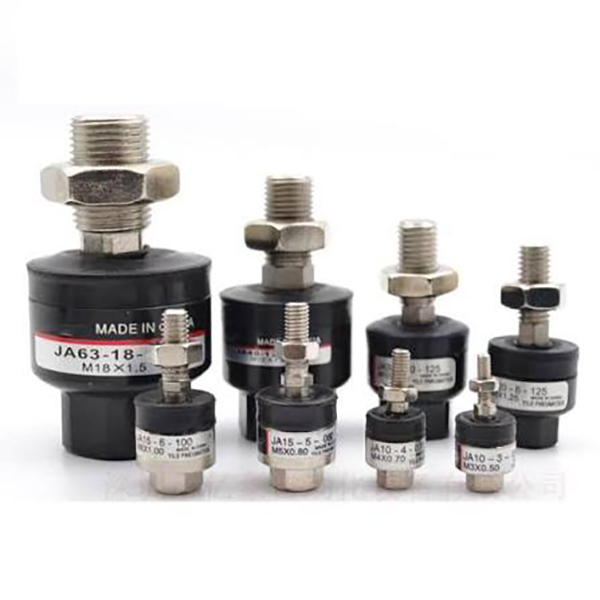

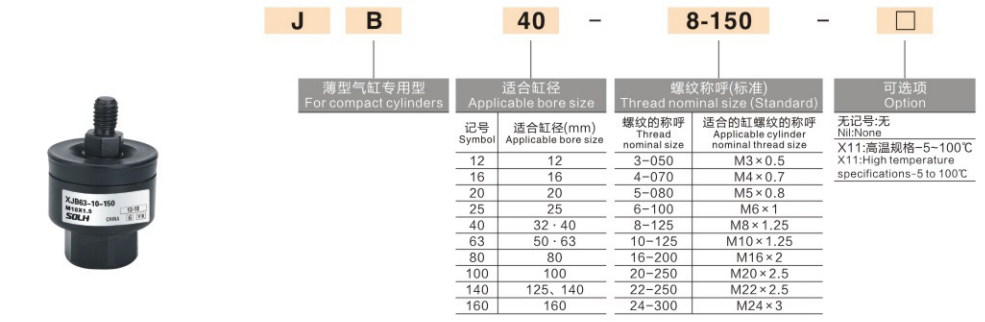

4. Mallikoodin selitys ja esimerkkejä

  Ota JA20-8-100 / JB16-6-080 viitteeksi:
  Etuliite JAJB/JC/JS = sarjatyyppi
  1. numero (20/16): sovitettu sylinterin reikä Φ20 / Φ16
  2. numero (86): männänvarren kierre M8×1.25 / M6 × 1,0
  Suffiksi (100080): asennusmitta / tangon koodi, vastaa vakiokokonaispituutta

5. 3-vaiheinen valintaopas

  1. Valitse sarja sylinterityypin mukaan
     Vakiosylinteri (SC SI / CP96) → JA, yleinen prioriteetti
     Ohut sylinteri (CQ2 CDQ2) → JB, kompakti tila
     Mikrosylinteri  erittäin tiukka asettelu → JC erittäin lyhyt
     Ruoka  lääketieteellinen / märkä / syövyttävä ympäristö → JS ruostumaton teräs

  2. Yhdistä lanka ja reiän koko
     Vahvista männän varren kierre (M5 M8 / M10 jne.) ja sylinterin reikä. Huomaa: eri merkkien samalla reiällä voi olla erilaiset kierretiedot, tarkista aina todellista sylinteripiirrosta vastaan.

  3. Vastaa kuormitusta ja työkuntoa
     Vakiopneumatiikka: vakiosarja OK
     Raskas kuorma hydraulinen: valitse oma raskaaseen käyttöön tarkoitettu kelluva nivel (ei normaali JA)
     Suurtaajuus edestakaisin: suosi pölysuojaversiota pidempään käyttöikään

6. Asennus- ja käyttöohjeet

     • Irrota pölysuojus ennen pujottamista männän varteen, asenna takaisin asennuksen jälkeen, jotta korkki ei puristu.

     • Levitä kierteisiin pieni määrä anaerobista kierrelukkoa. PTFE-teippi on kielletty; roskat voivat tukkia pallonivelen.

     • Noudata määritettyä kiristysmomenttia. Liiallinen kiristäminen lukitsee pallonivelen ja poistaa kellumisen käytöstä.

     • Heiluta manuaalisesti asennuksen jälkeen varmistaaksesi vapaan liikkeen ilman tarttumista.

7. SOLH-korvauslausunto

     SOLH JA/JB/JC/JS kelluvat liitokset noudattavat täysin SMC-mallikoodausta, mittoja ja suorituskykyä. Suoraan maahantuotujen osien korvaaminen kilpailukykyisin hinnoin ja lyhyemmällä toimitusajalla, ihanteellinen massalaitteiden kustannusten vähentämiseen.
