KQ2W-sarjan pidennetty uroskierteinen työntökyynärpää
  • KQ2W-sarjan pidennetty uroskierteinen työntökyynärpääKQ2W-sarjan pidennetty uroskierteinen työntökyynärpää
  • KQ2W-sarjan pidennetty uroskierteinen työntökyynärpääKQ2W-sarjan pidennetty uroskierteinen työntökyynärpää
  • KQ2W-sarjan pidennetty uroskierteinen työntökyynärpääKQ2W-sarjan pidennetty uroskierteinen työntökyynärpää

KQ2W-sarjan pidennetty uroskierteinen työntökyynärpää

SOLH KQ2W -sarjan 90° pidennetty ulkokierteinen työntökulma, SMC KQ2W vastaava pneumaattinen liitin. Laajennettu varsirakenne ratkaisee mekaaniset häiriöt sylintereille ja tyhjiöpiireille. PBT-runko + nikkelipinnoitettu messinkilanka, tukee PU/PA-putkea. Richge-teknologia vakaalla varastolla ja luotettavalla tuotannolla automaatio-pneumaattisiin letkuprojekteihin.

SOLH KQ2W -sarja 90° pidennetty uroskierre Push-in-kyynärpää | SMC KQ2W vastaava pneumaattinen kiinnitys

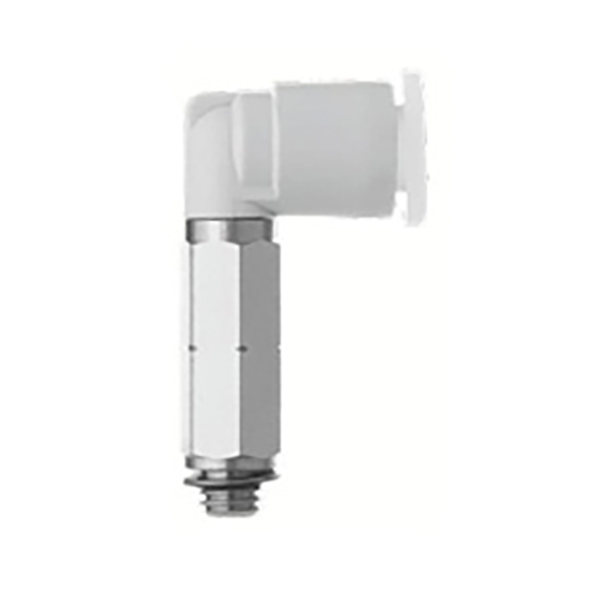

Tuotemerkki: SOLH by Richge Technology | KQ2W pidennetty L-tyypin yhden kosketuksen kyynärpää




1. Tuotteen yleiskatsaus

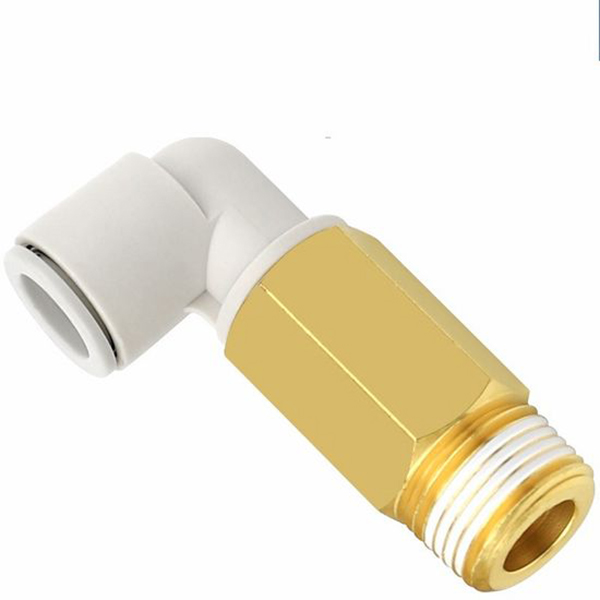

     KQ2W-sarja on L-tyyppinen pidennetty varsi työnnetty kyynärpää SOLH KQ2 pneumaattisten liitosperheeseen. 90° suorakulmainen rakenne. Toinen pää ulkokierre (imperial R kartiokierre / metrinen M-hieno kierre), toinen pää pneumaattisen PU/PA-letkun asentamiseen. Sarjaan kuuluu myös ei-supista pidennetty versio KQ2Wxx-99, molemmat päät putkiliitännälle putkilinjan pidentämiseksi ja esteiden välttämiseksi.

     Ydin etu: Laajennettu kararakenne ratkaisee asennustilan rajoitukset ja mekaaniset häiriöt. Yhden kosketuksen rakenne, työkaluton putken asennus ja poisto. Muovirunko + messinkikierreosa, ikääntymistä estävä, yhteensopiva pneumaattisten ja tyhjiöpiirien kanssa. Suora tuontikorvike SMC KQ2W -sarjalle ulkomaisiin projekteihin.


2. Mallikoodin selitys

  Muoto: KQ2W □□ - □□S

     KQ2W: L-tyypin pidennetyn kyynärpään sarjakoodi

     □□: Putken ulkohalkaisija ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     Suffiksi:01S02S/03S/04S: Imperial R -uloskierre (1/8", 1/4", 3/8", 1/2")

     M3GM5: Metrinen ulkokierre M3 × 0,5 / M5 × 0,8

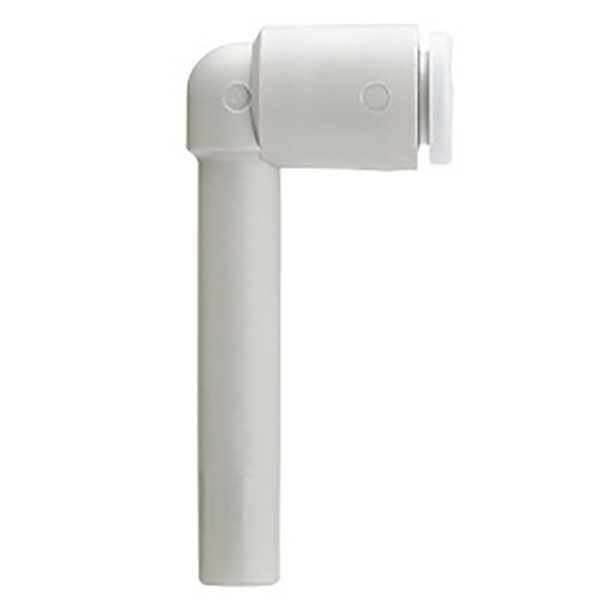

     -99: Ei supista pidennetty versio, molemmissa päissä samanhalkaisijainen putkiliitos, ei kierrettä


3. Tärkeimmät tekniset tiedot ja materiaali

Tuote

Parametri

Rungon materiaali

PBT tekninen muovi, korkea iskunkestävyys

Kierre-osio

Messinki nikkelillä ruosteenestoa varten

Tiivistemateriaali

NBR nitriilikumi

Yhteensopiva letku

PU-putki, PA nylon pneumaattinen putki

Työpaine

0 ~ 1,0 MPa, soveltuu tyhjiöön

Käyttölämpötila

-20 ℃ ~ +60 ℃

Yhteysmenetelmä

Push-in; puristusrengas putken asettamiseksi tai irrottamiseksi


4. Täydellinen malliluettelo

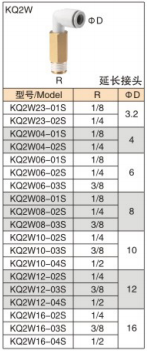

4.1 Imperial R -kierreversio (messinkinen uroslanka)

Malli

Miespuolinen lanka R

Putki ΦD

KQ2W23-01S

R1/8

3.2

KQ2W23-02S

R1/4

3.2

KQ2W04-01S

R1/8

4

KQ2W04-02S

R1/4

4

KQ2W06-01S

R1/8

6

KQ2W06-02S

R1/4

6

KQ2W06-03S

R3/8

6

KQ2W08-01S

R1/8

8

KQ2W08-02S

R1/4

8

KQ2W08-03S

R3/8

8

KQ2W10-02S

R1/4

10

KQ2W10-03S

R3/8

10

KQ2W10-04S

R1/2

10

KQ2W12-02S

R1/4

12

KQ2W12-03S

R3/8

12

KQ2W12-04S

R1/2

12

KQ2W16-02S

R1/4

16

KQ2W16-03S

R3/8

16

KQ2W16-04S

R1/2

16

4.2 Metric M -kierreversio

Malli

Miespuolinen lanka

Putki ΦD

KQ2W02-M3G

M3 × 0,5

2

KQ2W02-M5

M5 × 0,8

2

KQ2W23-M3G

M3 × 0,5

3.2

KQ2W23-M5

M5 × 0,8

3.2

KQ2W04-M3G

M3 × 0,5

4

KQ2W04-M5

M5 × 0,8

4

KQ2W06-M5

M5 × 0,8

6

4.3 Ei supista laajennettu versio (putkesta putkeen, ei kierrettä)

Malli

Portti 1 ΦD

Portti 2 ΦD

KQ2W23-99

3.2

3.2

KQ2W04-99

4

4

KQ2W06-99

6

6

KQ2W08-99

8

8

KQ2W10-99

10

10

KQ2W12-99

12

12


5. Sovellusskenaariot

     • Vältä mekaanisia häiriöitä sylintereille, alipainegeneraattoreille ja solenoidiventtiileille; laajentaa ja ohjata putkilinjan suuntaa

     • 90° pidennetty letkureititys robotti-imukuppipiireihin kompakteissa automaatiolinjoissa

     • Suora korvaaminen alkuperäiselle SMC KQ2W:lle, tuontikorvaus kustannusten alentamiseksi


6. Asennusohjeet

      • Leikkaa letku pystysuoraan ja litteäksi, työnnä se kokonaan pohjaan varmistaaksesi tiiviyden.

     • PTFE-teippi voidaan kääriä lankojen päälle; Älä kiristä kierteitä liikaa, jotta liittimen runko ei halkeile.

     • Putken irrotus: paina valkoista vapautusrengasta ja vedä putkea ulospäin samanaikaisesti.
