Merkki: SOLH by Richge Technology | SMC KQ2Y Equivalent Male Run Tee (Service Tee) One Touch Fitting

1. Tuotteen yleiskatsaus

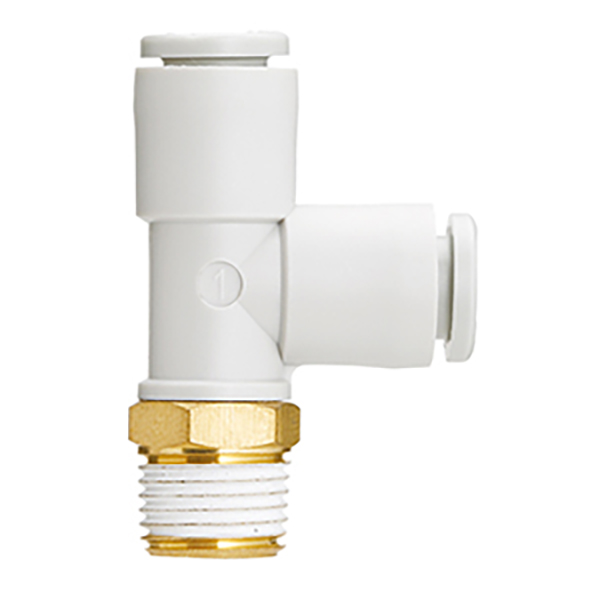

     KQ2Y on SOLH KQ2 one-touch -sovitussarjan Male Run Tee (tunnetaan yleisesti nimellä Service Tee). Sen ydinkokoonpano on1 ulkokierteinen sisääntulo + 2 halkaisijaltaan yhtäläistä työntöaukkoa. Se haarautuu kaksi ilmaputkea suoraan pääkierreportista ja on yksi yleisimmin käytetyistä haaraliittimistä pneumaattisissa järjestelmissä.

2. Mallin nimeämissäännöt

  Esimerkki mallin erittelystä:KQ2Y06-01AS
     KQ2: KQ2-sarjan toisen sukupolven push-in-liitin (valkoinen runko)
     Y: Run Tee, ulkokierteinen T-tyyppinen T-tyyppi (1 kierteinen sisääntulo, 2 työntölähtöä)
     06: Putken ulkohalkaisija työntöaukkoja varten: φ6mm
     01: Ulkokierteen erittely (R18; metrinen M3/M5/M6)
     V: Tiivistetiiviste toistuvaa kokoonpanoa ja purkamista varten; S: Valmiiksi levitetty kierretiiviste, ei uudelleenkäytettävä; N: Nikkelipinnoitettu korroosionkestävä

  Esimerkki:KQ2Y04-M5A → M5 ulkokierteinen sisääntulo, kaksi φ4 mm:n työntöaukkoa, tiivistetiiviste.

3. Rakenne ja ydinominaisuudet

  3.1 T-Type -rakenne (1 sisään, 2 ulos)

     • Sisääntulo: Ulkokierre (Metric M / Imperial R), liitetään venttiileihin, ilmasylintereihin ja pääputkiin

     • Pistorasiat: 2 halkaisijaltaan samankokoista työntöporttia PU/nailon-letkulle, työkaluton liitäntä

     • Kierteen päätuet360° kierto. Suuntausta voidaan säätää vapaasti asennuksen jälkeen letkun kiertymisjännityksen poistamiseksi.

  3.2 Tärkeimmät edut

     • Palveluystävällinen muotoilu: Pääletkua ei tarvitse leikata. Haaroita suoraan kierteitetystä portista, jotta piirien lisääminen ja ylläpito on helppoa.

     • Kompakti ja kevyt: PBT-muovirunko + nikkelipinnoitettu messinkilanka, pieni tilanjälki ja pieni paino.

     • Tyhjiöyhteensopiva: Toimii -100 kPa tyhjiöstä 1,0 MPa ylipaineeseen, sopii tyhjiöpiireihin.

     • Korkea tiivistyskyky: NBR-tiivisterengas. Tyypin A tiiviste mahdollistaa toistuvan purkamisen; S-tyypin esipinnoitettu tiiviste estää vuodot.

     • Helppo putken irrotus: Pyöreä vapautuspainike. Paina poistaaksesi letkun vahingoittamatta putken ulkoseinää.

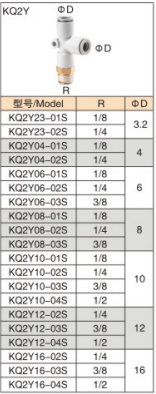

4. Malli- ja tekninen luettelo

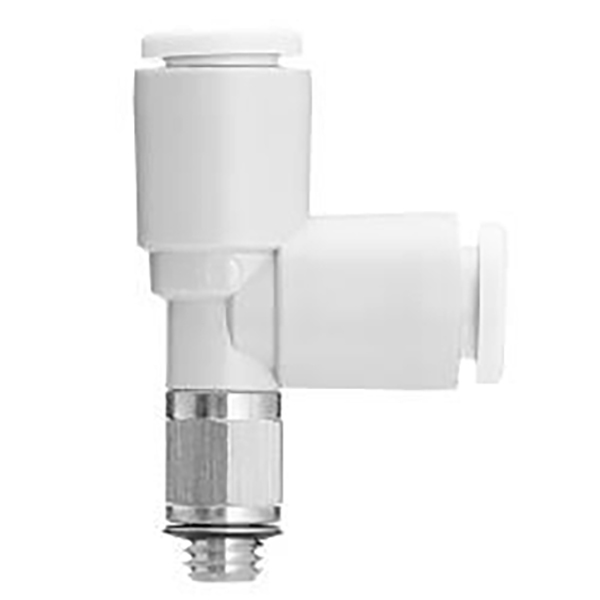

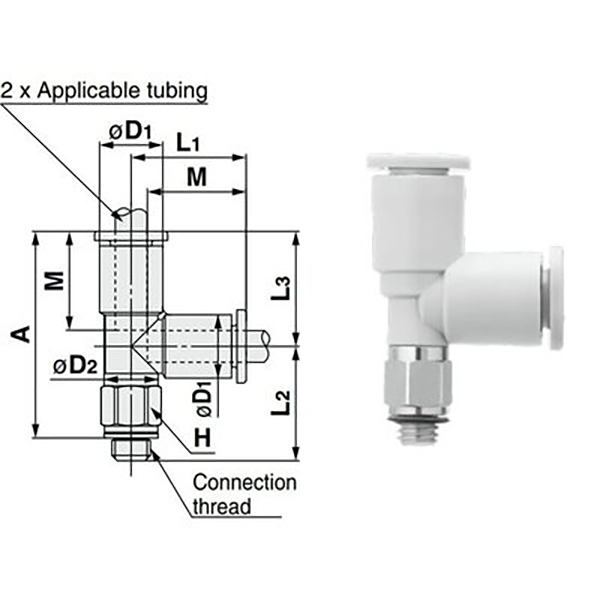

  4.1 Metrinen kierre (M3/M5/M6)

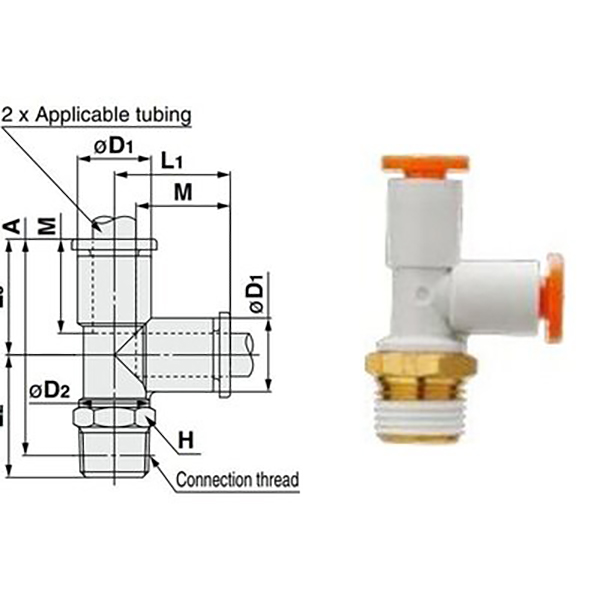

  4.2 Imperial-putken kierre (R1/8 ~ R1/2, teollisuusstandardi)

5. Yleiset tekniset tiedot (KQ2-sarjan standardi)

6. Valinnan vertailu: KQ2Y vs KQ2D vs KQ2T

7. Valinta- ja asennusohjeet

  Valintaopas

     • Haara solenoidiventtiilistä / sylinterin ulkokierreportista → KQ2Y (esim. KQ2Y06-01AS)

     • 1-2 jaettu keskiputkeen, alhainen meluvaatimus → KQ2D

     • Normaali suorakulmainen jaettu, kustannusherkkä projekti → KQ2T

  Asennusohjeet

     • Leikkaa putki litteäksi ilman jäysteitä. Työnnä letku kokonaan sisään, kunnes kuulet napsahduksen ilmavuotojen välttämiseksi.

     • Tyyppi A (tiiviste) voidaan purkaa toistuvasti; Tyyppi S (esipinnoitettu tiiviste) on tiivistettävä uudelleen purkamisen jälkeen.

     • Valitse tyhjiösovelluksissa tyyppi A NBR-tiivisteellä ylläpitääksesi vakaan tyhjiötason.

8. Tyypilliset sovellukset

     • Solenoidiventtiilin ulostulon haarautuminen: KQ2Y06-01AS asennettu 5/2-tiemagneettiventtiilin R1/8-porttiin syöttämään kahta ilmasylinteriä.

     • Synkronoitu sylinterin ohjaus: KQ2Y08-02AS pääkierteitetyssä R1/4-portissa, joka jaetaan kahdeksi φ8-putkeksi kaksisylinteristä synkronista toimintaa varten.

     • Tyhjiöpiirin jälkiasennus: Haara alipainegeneraattorin pääkierreportista imukuppiin, helppo huoltaa ja muokata.
