ZH-B-sarjan laatikkotyyppinen tyhjiöejektori

ZH-B-sarjan laatikkotyyppinen tyhjiöejektori | Sisäänrakennettu äänenvaimennin, yksivaiheinen Venturi-tyhjiögeneraattori

Tuotemerkki: SOLH by Richge Technology | Drop-in-vaihtolaite, joka on yhteensopiva maahantuodun ZH-B-sarjan kanssa

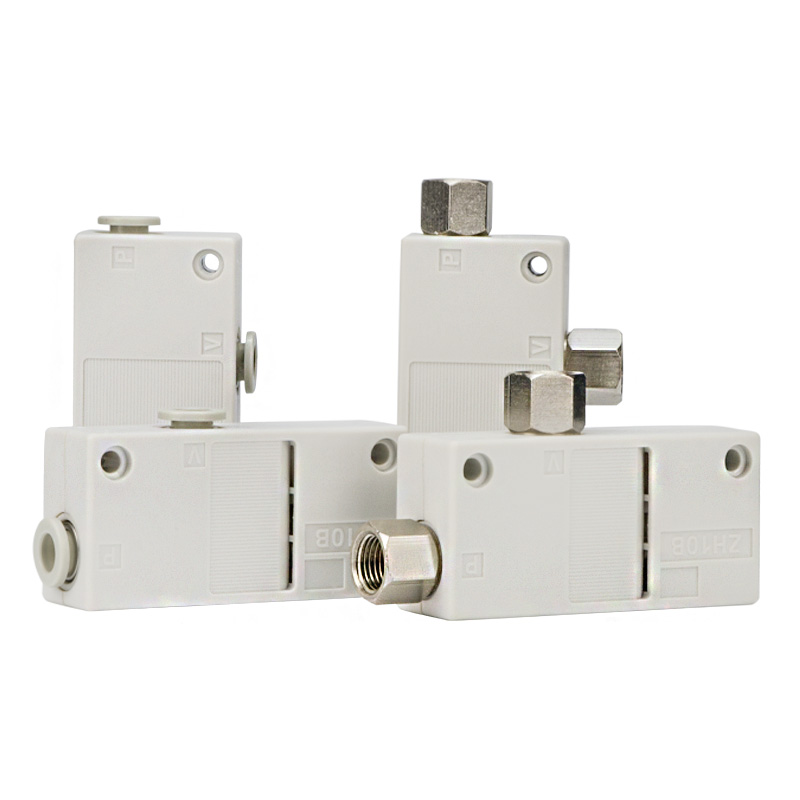

1. Tuotteen yleiskatsaus

     ZH-B-laatikkotyyppinen tyhjiöejektori käyttää yksivaiheista venturi-periaatetta ja integroitu äänenvaimennin rungon sisään. Vain kaksi porttia on varattu: SUP-syöttöportti ja VAC-tyhjiöportti, ei erillistä poistoporttia. Poistoilma poistetaan suoraan sisäänrakennetun äänenvaimentimen kautta. Erittäin yksinkertainen asennus ilman ulkoista äänenvaimenninta. Täysin vaihdettavissa tuodun ZH-B:n kanssa mitoiltaan ja liitäntäliittymältä. Saatavilla kaksi suorituskykyistä versiota: S-suurtyhjiötyyppi ja L-suurvirtaustyyppi täydellisillä suuttimilla. Ihanteellinen pienikokoisiin pieniin automaatiolaitteisiin ja robottipoiminta-asennuksiin.

  Mallin ero

     • ZH-B Laatikkotyyppi: Sisäänrakennettu äänenvaimennin, 2 porttia (SUP & VAC)

     • ZH-D Runkoporttityyppi: Ei sisäänrakennettua äänenvaimenninta, 3 erillistä porttia SUP/VAC/EXH ulkoisille putkille

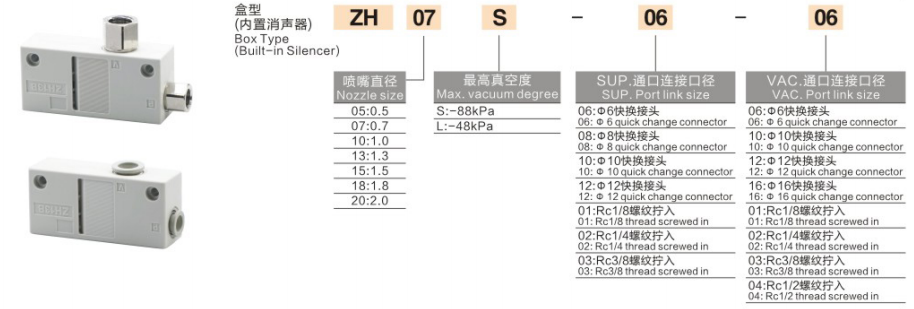

2. Täydellinen mallikoodausselitys

  Esimerkki:ZH07S-06-06

     • ZH: Sarjakoodi, laatikkotyyppinen tyhjiöejektori, jossa on sisäänrakennettu äänenvaimennin

     • 07: Suuttimen kokokoodi

     • S/L: Max tyhjiöominaisuus. S = korkea tyhjiö; L = suuri virtaus

     • 06: SUP-syöttöportin liitännän koko

     • 06: VAC-tyhjiöportin liitännän koko

  Porttikoodien viitetaulukko

  Tilausesimerkki: ZH10S‑08‑10
     ZH-laatikkotyyppinen tyhjiöejektori, jossa sisäänrakennettu äänenvaimennin, Φ1,0 mm suutin, S-korkea tyhjiöluokka; syöttöportti Φ8 yhden kosketuksen liitin, tyhjiöportti Φ10 yhden kosketuksen liitin.

3. Suorituskyvyn ydinedut

     • Integroitu sisäänrakennettu äänenvaimennin: Ulkoista äänenvaimenninta ei tarvita. Poistoilma poistetaan sisäisen äänenvaimennusrakenteen kautta. Vähemmän varaosia, alhainen melu ja tilaa säästävä.

     • Vain 2 porttia yksinkertaista johdotusta varten: Vain SUP-ilmansyöttöportti ja VAC-tyhjiöportti, ei erillistä EXH-poistoaukkoa. Täydellinen rajoitettuun kompaktiin asennustilaan.

     • Kahden suorituskyvyn versiot valinnainen

￮ S Korkea tyhjiö (-88 kPa): Vahva adsorptiovoima hyvin tiivistetyille työkappaleille, kuten teräslevylle, lasille, piirilevylle ja muovikotelolle.

￮ L Suuri virtaus (-48 kPa): Suurempi imuvirtaus tyhjiövuodon kompensoimiseksi, sopii hengittäville huokoisille materiaaleille, kuten paperille, kalvolle, kartongille ja vaahtomuoville.

     • Useita porttivalinnat: metriset yhden kosketuksen liittimet, joita käytetään laajalti kotitalouskoneissa; Rc-naaraskierreversiot vientilaitteisiin.

     • Kevyt PBT-runko: Integroitu PBT-suutin, kevyt, sopii pienelle EOAT-robotille. Tukee suoraa ruuvikiinnitystä tai kannakeasennusta.

     • Öljytön toiminta: Vain kuivaa suodatettua paineilmaa tarvitaan, öljysumuvoitelu kielletty.

4. Normaalit tekniset tiedot

  Referenssisuorituskyky 0,5 MPa:n syöttöpaineella

5. ZH-B-laatikkotyyppi VS ZH-D, runkoon liitetty tyyppi

6. Valintaopas

     • S/L -version valinta

￮ ✅ S Suurtyhjiö: Sileät tiivistetyt työkappaleet, jotka vaativat voimakasta adsorptiovoimaa.

￮ ✅ L Suuri virtaus: Vuotavat työkappaleet, kuten pahvi, kalvo, kangas, suuri virtaus kompensoi tyhjiövuodon.

     • Suuttimen porauksen valinta: Valitse imukupin kokonaisadsorptioalueen perusteella. Suurempi suutin tuo suuremman virtauksen ja suuremman ilmankulutuksen. Vältä ylimitoitettua suutinta paineilman tuhlauksen estämiseksi.

     • Portin valinta: Metric yhden kosketuksen liittimet (06/08/10) kotitalouksien automaatioon; Rc-kierre (01/02) vientikoneille.

     • Tyhjiön tunnistus: Ei sisäänrakennettua paineanturia. Asenna ZSE-tyhjiöpainekytkin tyhjiöpiiriin tyhjiön vahvistusta tai puuttuvan osan hälytyksen varmistamiseksi.

7. Normaali pneumaattinen piiri

     AFC-ilmanlähteen huoltoyksikkö (öljysumuyksikkö kielletty) → 3/2 solenoidiventtiili → ZH-B:n SUP-syöttöportti; VAC-imuportti → ZFC-tyhjiösuodatin → tyhjiöimukuppi.

8. Tärkeitä käyttöohjeita

     • Öljysumuvoitelulaite on ehdottomasti kielletty. Öljyn saastuminen tukkii pienen suuttimen ja vähentää imuvoimaa.

     • ZFC-tyhjiösuodatin on asennettava imurin puolelle pölyn estämiseksi ja suuttimen suojaamiseksi.

     • Suositeltu syöttöpaine: 0,4 ~ 0,5 MPa. Pitkäaikaista jatkuvaa käyttöä 0,6 MPa täydessä paineessa ei suositella.

     • Pidä ejektorin ja imukupin välinen letku mahdollisimman lyhyenä, vähennä putkiston tilavuutta nopeuttaaksesi tyhjiövastetta.

     • Sisäänrakennettu äänenvaimenninelementti kerää pölyä pitkän käytön jälkeen. Puhdista tai vaihda äänenvaimennin, kun imu laskee.
