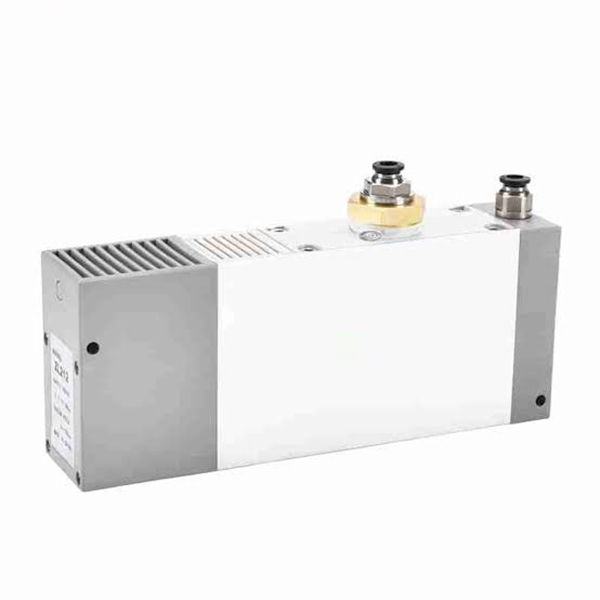

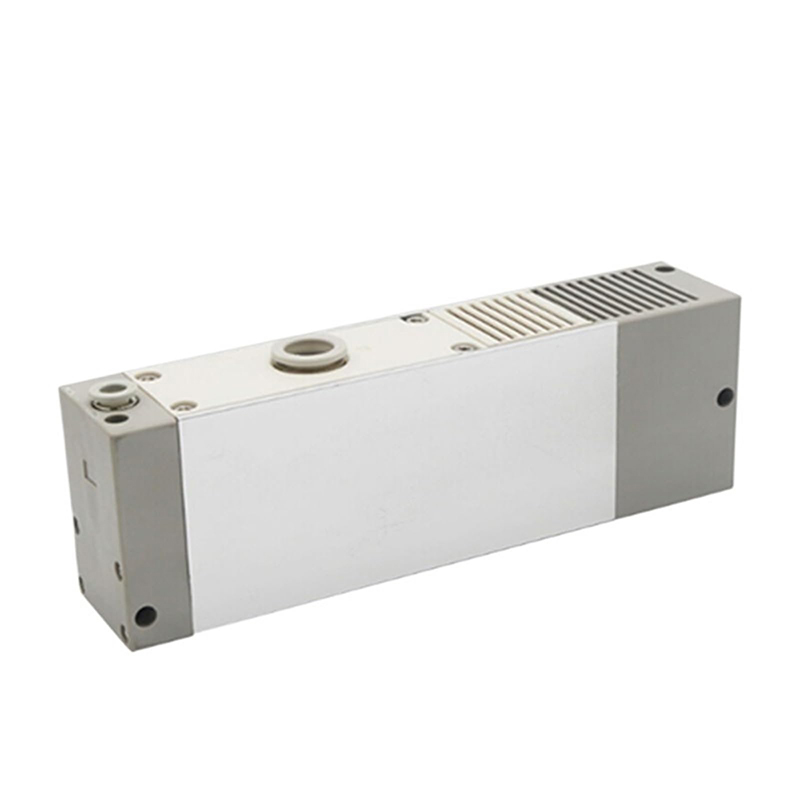

ZL212-sarjan monivaiheinen tyhjiöejektori

SOLIH ZL212 monivaiheinen tyhjiöejektori, pieni päivitys ZL112:lle SMC-yhteensopivalla asennusmitalla. Korkeampi alipaine 90–95 kPa ja +30 % imuvirtaus, 40 % energiansäästö moniventurin ansiosta. Modulaariset vaihtoehdot: äänenvaimennin/porttipoisto, mekaaninen mittari tai digitaalinen tyhjiöpainekytkin (NPN/PNP), syöttö+vapautusventtiili. Ihanteellinen lasin, metallilevyn, huokoisten materiaalien ja suurien vuotojen suurien imukuppirobottien käsittelyyn.

Lähetä kysely

Tuotteen Kuvaus

ZL212-sarjan monivaiheinen tyhjiöejektori | Suuren virtauksen suurtyhjiögeneraattorin päivitysmalli ZL112:lle

Tuotemerkki: SOLH by Richge Technology | Drop-in-vaihtolaite Yhteensopiva SMC ZL212 -asennusmitan kanssa

1. Tuotteen yleiskatsaus ja yleiset tiedot

ZL212-sarja on päivitetty suuren virtauksen monivaiheinen tyhjiöejektori, joka on johdettu ZL112-sarjasta. Suuremmalla suuttimella varustettuna se tarjoaa korkeamman alipainetason ja paremman imuvirtauksen. Suunniteltu erityisesti suurille imukupeille, huokoisille työkappaleille ja suurille vuotoille. Laajalti hyväksytty päätyhjiöyksikkönä robottimanipulaattoreihin, pelti- ja lasimateriaalien käsittelysovelluksiin.

Parametrikohde	Erittely
Tuotteen sijainti	Edistyksellinen päivitetty ZL112-malli, suurempi suutin suurempaan tyhjiöön ja suurempaan virtaukseen
Sovellettava neste	Paineilma
Tuloilman paine	0,3–0,7 MPa, optimaalinen toiminta-alue: 0,45–0,5 MPa
Tyhjiöaste	-90 ~ -95 kPa
Imuvirtaus	Yli 30 % korkeampi kuin ZL112, sopii huokoisille työkappaleille ja suurille imukupeille
Ilmankulutus	Monivaiheinen diffuusori, yli 40 % energiansäästö verrattuna yksivaiheiseen tyhjiöejektoriin
Ympäristön lämpötila-alue	-5 ℃ ~ 60 ℃
Portin yhteys	Vakio yhden kosketuksen kiinnitys / kierreportti, täysin vaihdettavissa SMC ZL212 -asennusmitan kanssa

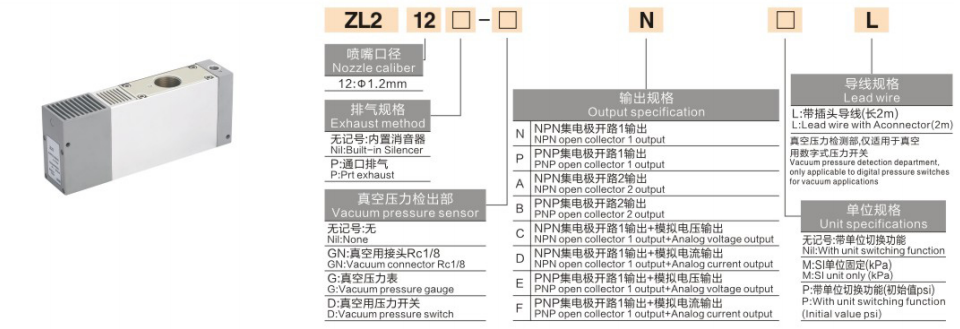

2. Mallin nimeämissääntö

Perusmuoto:ZL212-□-□-□-□

Venttiilin laajennettu muoto:ZL212-□-K1/K2 5 M Z-□-DDNL

asema	Koodi	Määritelmä ja yksityiskohtainen kuvaus
1-4	ZL212	Sarjan koodi monivaiheiselle tyhjiöejektorille, suurempi suutinreikä verrattuna ZL112:een
5	Ei merkkiä	Äänenvaimennin pakokaasu, normaali melunvaimennus yleiseen korjaamoon
	P	Portin pakokaasu, korkeavirtaus- tai keskitetty pakokaasuasennukseen
6 Tyhjiön tunnistusyksikkö	Ei merkkiä	Ilman tyhjiöntunnistusmoduulia
	GN	Rc1/8 tyhjiönilmaisinportti ulkoiselle painemittarin liitännälle
	G	Sisäänrakennettu Y40Z mekaaninen tyhjiöpainemittari
	D	Sisäänrakennettu digitaalinen tyhjiöpainekytkin
7 Lähtöspesifikaatio	N	NPN avoimen keräimen 1-kanavainen lähtö
	P	PNP avoimen keräimen 1-kanavainen lähtö
	A/B/C/D/E/F	Monikanavalähtö / analoginen signaalilähtö ja muut laajennetut toiminnot
8 Yksikkö ja kaapeli	L	2 metrin esiasennettu pistoketyyppinen kaapeli
	M/P	Kiinteä yksikkö / kytkettävä yksikkö (kPa / psi valinnainen)

3. Perusmallin kokoonpanon selitys

Malli	Ydinkokoonpano	Tyypillinen sovellus
ZL212	Vakioperusyksikkö, ei mittaria, ei sisäänrakennettua venttiiliä	Yleinen suurvirtaussovellus, ulkoinen solenoidiventtiili vaaditaan
ZL212-GN	Rc1/8 ulkoinen alipainemittarin liitäntä	Sovellukset, jotka vaativat ulkoisesti kytketyn alipainemittarin lukemista varten
ZL212-D	Sisäänrakennettu digitaalinen tyhjiöpainekytkin	Digitaalinen tyhjiön luku ja sähköinen signaalin takaisinkytkentä PLC-ohjaukseen
ZL212-P	Port-tyyppinen pakokaasuversio ilman sisäänrakennettua äänenvaimenninta	Suuren virtauksen keskitetyt pakokaasuskenaariot, meluherkkä ympäristö
ZL212-G	Varustettu mekaanisella Y40Z alipainemittarilla	Kustannustehokas paikallinen mekaaninen tyhjiötason osoitin

4. ZL112 VS ZL212 avaimen valinnan vertailu

Vertailukohde	ZL112	ZL212
Suuttimen reikä	Φ1,2 mm	Suurempi suutin
Tyhjiöaste	-88 ~ -92 kPa	-90 ~ -95 kPa, korkeampi alipaineteho
Imuvirtaus	Keskimääräinen virtausnopeus	+30 % suurempi imuvirtaus
Sopiva työkunto	Tavalliset imukupit, pienet ja keskikokoiset työkappaleet	Suuri imukuppi, huokoinen työkappale, levy ja lasi, erittäin vuotavat silmukat
Perusmallin hintaviite	Alkaen 245	Alkaen 478, noin. 20 % korkeampi samalla kokoonpanolla

5. Tärkeimmät tuotteen edut

• Parannettu monivaiheinen venturi-suorituskyky: Edistetty alipainetasoa ja imuvirtausta, erinomainen soveltuvuus suurivuotoisiin pneumaattisiin tyhjiöpiireihin.

• Täysin integroidut modulaariset vaihtoehdot: Solenoidin syöttö-/vapautusventtiili, äänenvaimennin, mekaaninen / digitaalinen tyhjiömittari ja painekytkin ovat saatavilla yksiosaiseen kokoonpanoon, mikä minimoi ylimääräiset apuosat.

• Vähämeluinen rakenne: Sisäänrakennettu äänenvaimennin, melutaso ≤70 dB, ystävällinen tavalliseen tehdaspajaympäristöön.

• Vakaa toiminta ilman huoltoa: Ei liikkuvia mekaanisia osia, pitkä käyttöikä 24 tunnin jatkuvaan tuotantoon.

• Yhteensopiva asennusjalanjälki: Vaihdettavat asennusmitat ZL112:lla, tukee suoraa kenttäpäivityksen vaihtoa.

6. Pikavalintaopas

• Pieni ja keskikokoinen työkappale ja yksi imukuppisovellus: Valitse ZL112 parantaaksesi kustannustehokkuutta.

• Suuri imukuppi, huokoinen materiaali, lasilevy tai erittäin vuotava tyhjiösilmukka: Ota käyttöön ZL212 riittävän tyhjiön ja virtauskapasiteetin saavuttamiseksi.

• Automaattinen jakson ohjaus: Valitse K1-kaksoisventtiiliversio (syöttö + vapautusventtiili), yhdistä tyhjiöpainekytkin suljetun silmukan signaalin takaisinkytkentää varten.

• Paikan päällä tapahtuva visuaalinen valvonta ja käyttöönotto: Valitse D-digitaalinen painekytkinversio suoraa digitaalista tyhjiöarvon lukemista varten.

7. Tyypilliset sovellusskenaariot

• Robottikäsittely lasille, peltilevylle, puulevylle ja suurikokoisille levykomponenteille

• Huokoisen työkappaleen adsorptio: kartonki-, vaahto-, tekstiili- ja läpäisevien materiaalien poiminta

• Suurivuotoinen tyhjiöpiiri laaja-alaiseen moniimukuppikiinnitykseen

• Automaatiokokoonpanolinja, ruiskupuristusrobotin purku ja materiaalin siirto

• Logistiikkalaitteet suurten tavaroiden tyhjiötarrausasema
