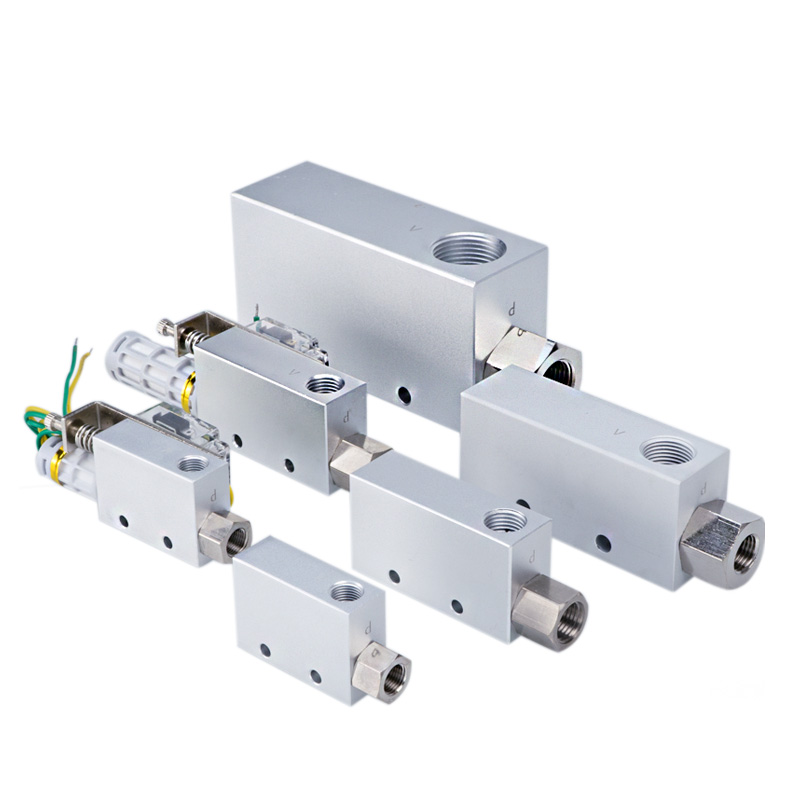

CV-sarjan tyhjiöejektori

SOLH CV -sarjan tyhjiöejektori, joka korvaa suoraan CONVUM-tyhjiögeneraattorin 1:1-asennuksella ja suorituskyvyllä. HS-suurtyhjiö 90-93kPa / LS-suurvirtausversiot, suutinkoot 10-30. Modulaariset vaihtoehdot: vakio/hiljainen äänenvaimennin (58 dB asti), CK/DK tyhjiöpainekytkin, K25L sisäänrakennettu DC24V magneettiventtiili. Ihanteellinen 3C-elektroniikkaan, robottiautomaatioon ja 24 tunnin jatkuvaan käyttöön.

Lähetä kysely

Tuotteen Kuvaus

CV-sarjan tyhjiöejektori | SOLH Convum Style modulaarinen tyhjiögeneraattori

Tuotemerkki: SOLH by Richge Technology | Suora vaihto CONVUM-tyhjiögeneraattoriin

1. Tuotteen yleiskatsaus

CONVUM on vakiintunut japanilainen tyhjiöjärjestelmien valmistaja, joka on kuuluisa integroiduista, modulaarisista ja erittäin luotettavista tyhjiöejektoreista. SOLH-korvausversio perii klassisen rakenteensa ja nimeämisjärjestelmän. Se on yleisin valinta 3C-elektroniikkaan ja robottiautomaatioon.

2. Mallin nimeämissääntö

Esimerkki:CV-10HS-MD

• CV: Sarjan koodi Convum-tyyliselle tyhjiöejektorille

• 15/10/20/25/30: Suuttimen koko. Suurempi luku = suurempi virtaus ja imuteho

• HS / LS: Suorituskykyluokka

￮ HS: Korkeatyhjiötyyppi, korkea alipainetaso raskaille ja tiivistetyille työkappaleille

￮ LS: Suuri virtaustyyppi, suuri imuvirtaus huokoisiin / vuotaviin sovelluksiin

• M: Vakioäänenvaimennin (melu 80-85dB)

• D: Tehokas äänenvaimennin (vähämeluinen 58-65dB)

• CK: Varustettu alipainekytkimellä (signaalin palaute)

• DK: Painekytkin + 1m kaapeli

• K25L: Sisäänrakennettu DC24V solenoidiventtiili automaattiseen tyhjiön päälle / vapautumiseen

3. Täyden sarjan malliluokitus ja konfigurointi

3.1 Perusversio (ilman äänenvaimenninta)

Malli	Suorituskykytyyppi	Sovellus
CV-10HS/15HS/20HS/25HS/30HS	Korkea alipaine, ei äänenvaimenninta	Kustannusherkät sovellukset, ei meluvaatimusta
CV-10LS/15LS/20LS/25LS/30LS	Suuri virtaus, ei äänenvaimenninta	Huokoiset / vuotavat työkappaleet, ei meluvaatimusta

3.2 Äänenvaimentimen versio (vakio / hiljainen)

Malli	Äänenvaimentimen tyyppi	Melutaso
CV-10HS-M/15HS-M/20HS-M/25HS-M/30HS-M	Vakioäänenvaimennin	80-85dB
CV-10HS-MD/15HS-MD	Tehokas äänenvaimennin	58-65 dB
CV-10LS-M/15LS-M/20LS-M/25LS-M/30LS-M	Vakioäänenvaimennin	80-85dB
CV-10LS-MD/15LS-MD	Tehokas äänenvaimennin	58-65 dB

3.3 Painekytkinversio (signaalipalautteen kanssa)

Malli	Kokoonpanon kuvaus
CV-10HSCK-MD / 15HSCK-MD	Korkea äänenvaimennin + tyhjiöpainekytkin
CV-20HSCK / 25HSCK / 30HSCK	Vakioäänenvaimennin + alipainekytkin
CV-10HSDK / 15HSDK	Korkea äänenvaimennin + painekytkin + 1m kaapeli

3.4 Solenoidiventtiilin versio (automaattinen tyhjiö ja katkaisuimu)

Malli	Kokoonpanon kuvaus
CV-10HS-K25L /15HS-K25L	Sisäänrakennettu DC24V solenoidiventtiili, ei painekytkintä
CV-10HSCK-K25L /15HSCK-K25L	Solenoidiventtiili + painekytkin, integroitu ohjaus

4. HS High Vacuum VS LS High Flow Suorituskykyvertailu

Tuote	HS High Vacuum Type	LS High Flow -tyyppi
Tyhjiöaste	Korkea (-90 ~ -93 kPa)	Keskikokoinen (-85-90 kPa)
Imuvirtaus	Keskikokoinen	Korkea (~+20 % suurempi virtaus verrattuna samaan HS-kokoon)
Työkappaleen soveltuvuus	Raskaat osat, tiivistetyt komponentit, metallityökappaleet	Huokoiset työkappaleet, levyt, lasit, suuret vuotokuormat
Tyypillinen malli	CV-15HS	CV-15LS

5. Pikavalintaopas

1. Valitse ensin suuttimen koko

￮ Pieni imukuppi / kevyt työkappale: 10/15 sarja

￮ Keskikokoinen imukuppi / tavallinen työkappale: 20 sarjaa

￮ Suuri imukuppi / arkki / lasi: 25 / 30-sarja

2. Valitse suoritustyyppi

￮ Voimakas imu ja pudotuksen estäminen: valitse HS

￮ Suurempi virtaus ja nopeampi valinta: valitse LS

3. Valitse valinnaiset lisävarusteet

￮ Meluherkkä työpaja: valitse D-tehokas äänenvaimennin

￮ Tarvitset tyhjiön palautesignaalin: valitse CK-painekytkin

￮ Automaattinen imu/vapautus: valitse sisäänrakennettu K25L-magneettiventtiili

6. SOLH-korvausversion tärkeimmät edut

• 1:1 vaihdettavissa CONVUM:iin: asennusmitta, portin liitäntä ja suorituskyky täysin yhteensopiva, suoraan drop-in vaihto.

• Täysi konfigurointiportfolio: perusyksikkö, venttiili integroitu, painekytkin ja äänenvaimennin vaihtoehdot, yhden luukun ratkaisu.

• Erinomainen kustannustehokkuus: hinta on 1/3 ~ 1/2 tuodusta alkuperäisestä, sopii erinomaisesti konekustannusten vähentämiseen massatuotannossa.

• Vähämeluinen vaihtoehto saatavilla: korkea äänenvaimennin 58 dB:iin asti hiljaiseen työpajaympäristöön.

• Huoltovapaa muotoilu: ei liikkuvia osia, pitkä käyttöikä, sopii 24h jatkuvaan käyttöön.
