ZH-D-sarjan runkoon liitetty tyhjiöejektori

ZH-D-sarjan runkoon portoitu tyhjiöejektori | Yksivaiheinen Venturi suora pneumaattinen liitäntä tyhjiögeneraattori

Tuotemerkki: SOLH by Richge Technology | Täysi mekaaninen vaihdettavissa tuodun ZH-sarjan tyhjiögeneraattorin kanssa

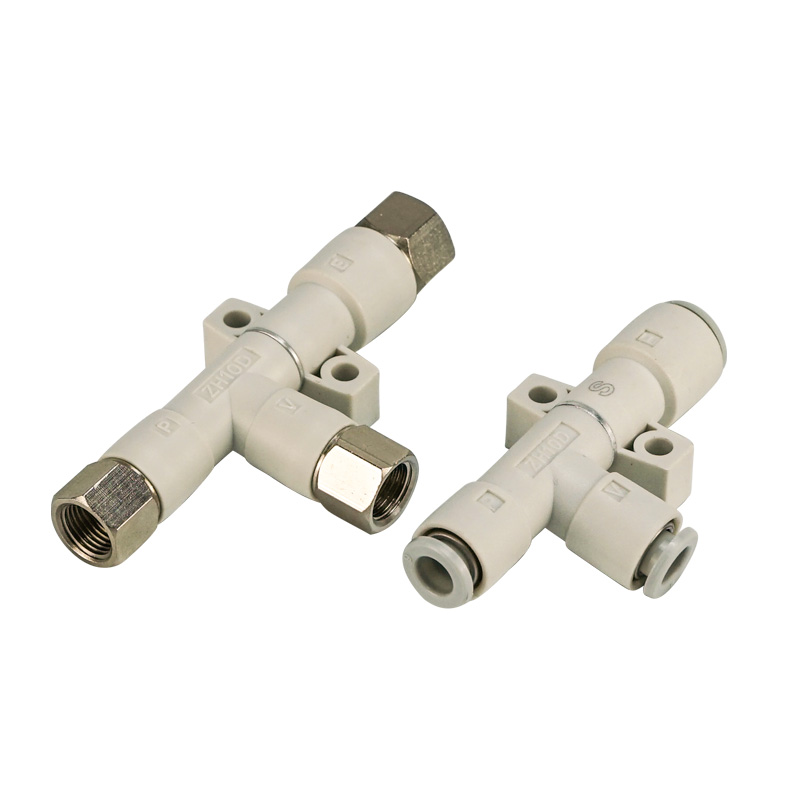

1. Tuotteen yleiskatsaus

     ZH-D-runkoportti on yksivaiheinen venturi-tyhjiöejektori. Kolme erillistä porttia, mukaan lukien SUP-syöttöportti, VAC-tyhjiöportti ja EXH-poistoportti, vaativat ulkoisen putken. Ei sisäänrakennettua äänenvaimenninta päärungon sisällä. Kompakti ja kevyt rakenne integroidulla hartsisuutinrakenteella, täysin vaihdettavissa tuodun ZH-sarjan kanssa.

  Mallin ero

     • ZH-D Runkoon liitetty tyyppi: Kolme porttia ulkoisille putkille ilman sisäänrakennettua äänenvaimenninta.

     • ZH-B Laatikkotyyppi: Varustettu integroidulla äänenvaimentimella rungon sisällä, vain syöttö- ja alipaineportit varattu.

  Kaksi suoritustasoa:

     • S-spesifikaatio (korkea tyhjiö): Äärimmäinen tyhjiö – 90 kPa, ihanteellinen tiivistetyille sileille työkappaleille.

     • L-spesifikaatio (suuri virtaus): Suurempi imuvirtaus alhaisemmalla alipainetasolla hengittäville huokoisille työkappaleille, kuten paperille, kankaalle ja kartongille.

  Suutinreiän kannet Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Tukee useita liitäntävaihtoehtoja: yhden kosketuksen sovitus, G/Rc-kierre, NPT-kierre. Useita asennusratkaisuja: suora ruuvikiinnitys, asennusteline ja asennus DIN-kiskoon. Laajalti käytetty robotin pääteefektori- ja moniasemamoduulisovelluksissa.

2. Täydellinen mallikoodausselitys

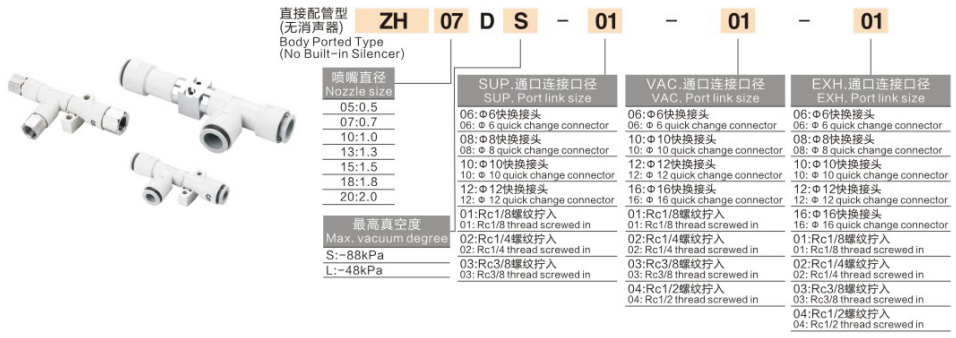

Esimerkkimalli:ZH10DSA-06-08-10

     • ZH: Tyhjiöejektorin sarjakoodi

     • 10: Suuttimen reikäkoodi

     • D/B: Vartalon muoto. D = runkoon liitetty tyyppi, jossa on 3 ulkoista porttia ilman sisäänrakennettua äänenvaimenninta; B = laatikkotyyppinen integroitu äänenvaimennin

     • S/L: Tyhjiöominaisuus. S = korkeatyhjiötyyppinen lopullinen -90 kPa kohtuullisella imuvirtauksella; L = korkeavirtaustyyppi. ZH05-13 lopullinen -48 kPa; ZH15-20 ultimate -66 kPa, suuri virtaus hengittäville työkappaleille

     • A: Uuden sukupolven kevyt versio lyhennettynä ja pienemmällä painolla

     • -06-08-10: Portin tekniset tiedot(SUP-VAC-EXH). Kaksinumeroinen luku tarkoittaa metristä yhden kosketuksen sovituskokoa (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 G/Rc-kierteelle; N01/N02 NPT imperial -kierteelle.

  Tilausesimerkki: ZH13DSA-08-10-10
     ZH runkoon portoitu tyhjiöejektori, Φ1,3 mm suutin, S-korkea tyhjiöluokka, uusi A kevyt versio; syöttöportti Φ8, tyhjiöportti Φ10, poistoportti Φ10 yhden kosketuksen liitin.

3. Suorituskyvyn ydinedut

     • Kolme täysin itsenäistä ulkoista porttia: Erillinen SUP-syöttö, VAC-tyhjiö- ja EXH-poistoaukot. Pakokaasu voi liittää ulkoisen äänenvaimentimen tai keskitetyn pakoputken. Soveltuu robotin päätetehostimen ja moduulin integrointiin ilman sisäisiä äänenvaimentimen tilarajoituksia.

     • Kevyt integroitu hartsisuutin: Suutin ja päärunko integroidusti muotoiltu merkittävää painonpudotusta varten, täydellinen nopeaan liikkuvaan EOAT:iin. Uusi A-versio lyhentää pituutta ja korkeutta, painoa jopa 74 %.

     • Kaksi tyhjiötehoa: S-tyhjiö sileille tiivistetyille työkappaleille, mukaan lukien lasi, metallilevy ja muovikotelo; L korkeavirtaus laatikoille, kalvoille, kankaille ja vuotaville materiaaleille vuotojen kompensoimiseksi.

     • Runsaat porttivalikoimat: Metrinen yhden kosketuksen liitin, G/Rc-putkikierre ja NPT-kierre maailmanmarkkinoiden laitteiden mukauttamiseen.

     • Monipuoliset asennustavat: Suora ruuvikiinnitys, vakiokiinnike, L-muotoinen kannake ja DIN-kiskoasennus joustavaan layoutiin.

     • Öljyttömän toiminnan vaatimus: Öljy-sumuvoitelu on kielletty, tarvitaan vain kuivaa suodatettua paineilmaa.

4. Normaalit tekniset tiedot

Suorituskyky 0,5 MPa:n syöttöpaineella (ANR)

L-suurvirtausversio: suurempi imuvirtaus identtisen suuttimen reiän alla ja alhaisempi lopullinen alipainetaso.

5. ZH-D VS ZH-B -vertailutaulukko

6. Vaiheittaiset valintaohjeet

     • S/L suorituskyvyn valinta

 ￮ ✅ S-korkea tyhjiö (-90 kPa): Tasaiset suljetut työkappaleet, kuten teräslevy, lasi, muovikotelo, piirilevy; pieni vuoto, vaaditaan suurta adsorptiovoimaa.

 ￮ ✅ L High-flow: Pahvi, vaahto, kalvo, kangas ja muut vuotavat hengittävät työkappaleet, suuri virtaus kompensoi tyhjiövuodon.

     • Suuttimen reiän valinta: Valitse imukupin kokonaisadsorptioalueen mukaan. Suurempi suutin lisää imuvirtausta ja lisää ilmankulutusta. Vältä liian suuria suuttimia paineilmahukan estämiseksi.

     • Portin tyypin valinta: Metrinen yhden kosketuksen sovitus (06/08/10/12) kotitalouksien automaatiolaitteisiin; G-kierre / NPT-kierre ulkomaan vientikoneille.

     • Huomautus D-tyypin pakokaasujen käsittelystä: D-variantissa ei ole sisäänrakennettua äänenvaimenninta. EXH pakoporttiin on liitettävä ulkoinen äänenvaimennin, muuten melu on voimakasta; tai ohjaa pakoputki ulos laitekaapista.

     • Tyhjiötunnistusliuos: ZH-sarjan tyhjiöejektori ilman sisäänrakennettua painekytkintä. Lisää ulkoinen ZSE-tyhjiöpainekytkin, jos signaalin palautetta tarvitaan.

7. Tyypilliset sovellusskenaariot

     • Robotin EOAT-varren poiminta: 3C-muoviosat, piirilevyjen ja akkulevyjen käsittely

     • Pakkausteollisuus: kartonki-, kalvo- ja paperimateriaalien nouto

     • Pienen kokoisen osan purku ruiskupuristusrobotille

     • Monisuuntainen tyhjiömoduuli usean imukupin synkroniseen adsorptioon

     • Automaatioasemat, jotka edellyttävät keskitettyä jätekaasun poistoa laitekotelon ulkopuolella

8. Vakiopaineilmapiirikaaviokuvaus

     ZH-D runkoon portoitu vakiopiiri: AFC-ilmanlähdesuodatin (öljysumuyksikkö kielletty) → 3/2-solenoidiventtiili → ZH-D:n SUP-syöttöportti; VAC-tyhjiöportti yhdistää ZFC-tyhjiösuodattimen ja sitten imukuppiin; EXH-poistoaukko yhdistää ulkoisen äänenvaimentimen tai pakoputken, joka on vedetty laitteen ulkopuolelle.

9. Tärkeitä käyttöohjeita

     • Öljy-sumuvoitelulaite on ehdottomasti kielletty. Öljyn epäpuhtaudet tukkivat pienen suuttimen aukon, aiheuttavat imuvoiman heikkenemisen tai täydellisen vian. Ainoastaan ​​ilmansuodatin tulee käyttää ilmanlähteen käsittelyyn.

     • ZFC inline tyhjiösuodatin on asennettava tyhjiön puolelle. Pölyhiukkasten sisäänpääsy johtaa suuttimen tukkeutumiseen.

     • ZH-D:n runkoon asennetuissa ejektoreissa EXH-pakoputken on varustettava äänenvaimennin liiallisen melutason välttämiseksi.

     • Suositeltu syöttöpaine: 0,4–0,5 MPa. Pitkäaikaista jatkuvaa käyttöä täydellä 0,6 MPa:lla ei suositella.

     • Minimoi letkun pituus tyhjiöejektorin ja imukupin välillä, pienennä putkiston tilavuutta nopeuttaaksesi tyhjiövastetta.
