ZU-sarjan suora tyhjiöejektori

ZU-sarjan suora tyhjiöejektori | SOLH Straight Tube Insert Type -tyhjiögeneraattori

Tuotemerkki: SOLH by Richge Technology | SMC:n standardi vaihdettava inline tyhjiöejektori

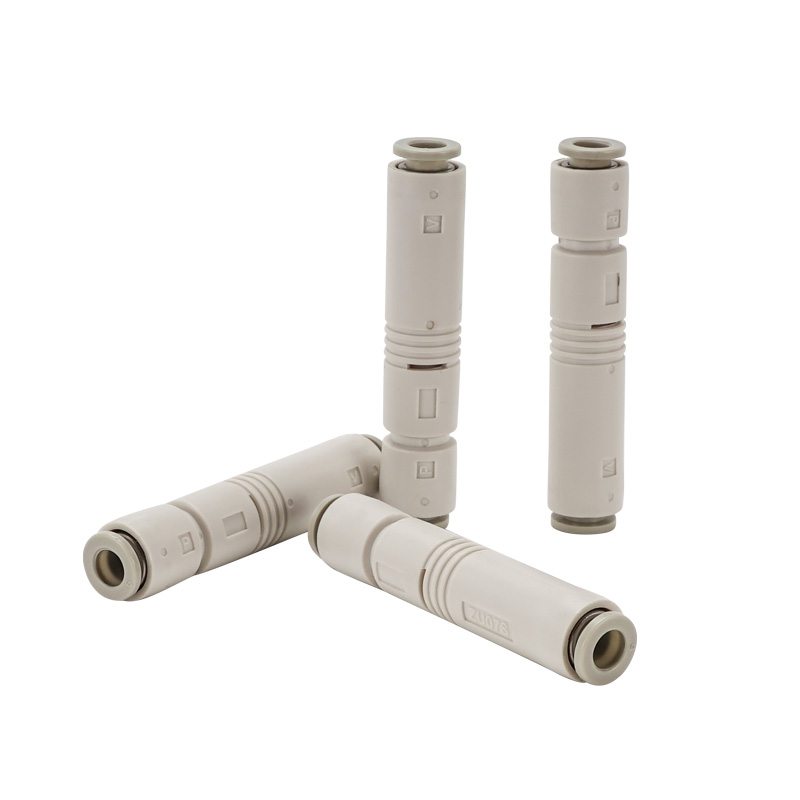

1. Tuotteen yleiskatsaus

     ZU-sarja on suora putki tyhjiöejektori. Tyhjiöportti ja ilmansyöttöaukko on järjestetty koaksiaalisesti suoraviivaisesti. Siinä on pienin koko, erittäin kevyt paino ja tilaa säästävä asennus. Soveltuu hajautetuille imukupeille, liikkuville osille ja kapealle ahtaalle tilaan.

2. Ydinrakenne ja toimintaperiaate

     • Rakenne: SUP-syöttöportti → suutin → diffuusoriosa → VAC-tyhjiöportti → EXH-poistoaukko, kiinteästi valettu hartsirunko.

     • Periaate: Nopea paineilmasuihku suuttimen läpi luo alipaineen tyhjiöaukkoon tyhjiön adsorptiota varten; pakoputki sisäänrakennetulla äänenvaimennusrakenteella.

     • Materiaali: Päärunko: tekninen PBT-hartsi; yhden kosketuksen sovitus: POM. Kupariton ja fluoriton, RoHS-yhteensopiva.

     • Paino: ZU05 ≈ 6,5 g, ZU07 ≈ 7,0 g; Uusi ZU□A parannettu versio vain 3.9g.

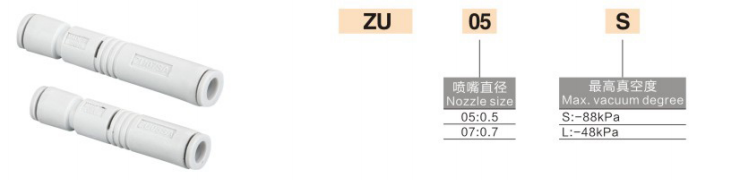

3. Mallin koodaussääntö (SMC-standardi)

  Vanha versio (ZU05 / ZU07)

  Muoto: ZU + suutinreikä + tyyppi (S/L)

     • ZU05S: Φ0,5 suutin, korkeatyhjiötyyppi (-84 kPa)

     • ZU05L: Φ0,5 suutin, korkeavirtaustyyppi (-48kPa)

     • ZU07S: Φ0,7 suutin, korkea tyhjiö

     • ZU07L: Φ0,7 suutin, korkeavirtaustyyppi

  Uusi parannettu versio (ZU□A, lyhyempi ja kevyempi)

  Muoto: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = korkea tyhjiö (-87-90 kPa); L = suuri virtaus (-48 kPa)

     • A = päivitetty versio: pituus lyhennetty 11%, painoa vähennetty 40%

4. Avainparametritaulukko @0,45 MPa:n vakiosyöttöpaine

5. S High Vacuum VS L High Flow

     • S High Vacuum Type: Lopullinen tyhjiö -84~-90kPa. Pienille imukupeille, ohuille, hyvin tiivistetyille työkappaleille, jotka vaativat voimakasta adsorptiovoimaa, kuten elektroniset komponentit ja ohuet kalvot.

     • L Suuren virtauksen tyyppi: Äärimmäinen tyhjiö -48kPa suuremmalla imuvirtauksella. Soveltuu huokoisille/karkeapintaisille työkappaleille, suurille imukupeille, suurille vuodoille ja nopealle vasteelle, esim. kartonki ja puulevy.

6. Asennus- ja putkistoopas

  1. Asennus: Asennettavissa mihin tahansa suuntaan, kiinnityskiinnikettä ei tarvita; voidaan asettaa suoraan keskelle ilmaputkia.

  2. Putket

￮ SUP-syöttöportti: liitä Φ6 ilmaputki (vakio)

￮ VAC-tyhjiöportti: liitä imukuppi / tyhjiöputki

￮ EXH-poistoaukko: avoin ilmakehään, älä tuki

  3. Paine: Vakio 0,45 MPa, toiminta-alue 0,1 ~ 0,6 MPa

  4. Lämpötila: 5 ~ 50 ℃ (ei jäätä ilmalähteessä)

7. Tyypilliset sovellusskenaariot

     • 3C-elektroniikka, puolijohde, hajautettu adsorptio pienillä imukupeilla

     • Automaatiotuotantolinja, liikkuvat osat / robotin päätetehostin

     • Kapea asennustila, kevyet ja nopeat vastesovellukset

     • Ohutpaperin, ohutkalvon, pienten osien ja elektronisten sirujen käsittely

8. Valintavertailu: ZU vs ZB vs ZL
