ZL112-sarjan monivaiheinen tyhjiöejektori

Merkki:Richge Technologyn SOLH

Tuotteen sijoittelu

     SOLH ZL112 -sarja on integroitu monivaiheinen Venturi-tyhjiöejektori, joka on täysin vaihdettavissa SMC vastaavien mallien kanssa. Siinä on erittäin korkea alipaineaste, suuri imuvirtaus ja huomattavasti pienempi ilmankulutus. Saatavilla on useita valinnaisia ​​integroituja moduuleja, mukaan lukien solenoidisyöttö-/vapautusventtiilit, tyhjiöpainemittari, digitaalinen näyttömittari ja tyhjiöpainekytkin. Se toimii automaattisten robottikäsivarsien ja moniimukuppikiinnitysjärjestelmien ydintyhjiöyksikkönä.

Täydellinen mallikoodaussäännön täydellinen erittely

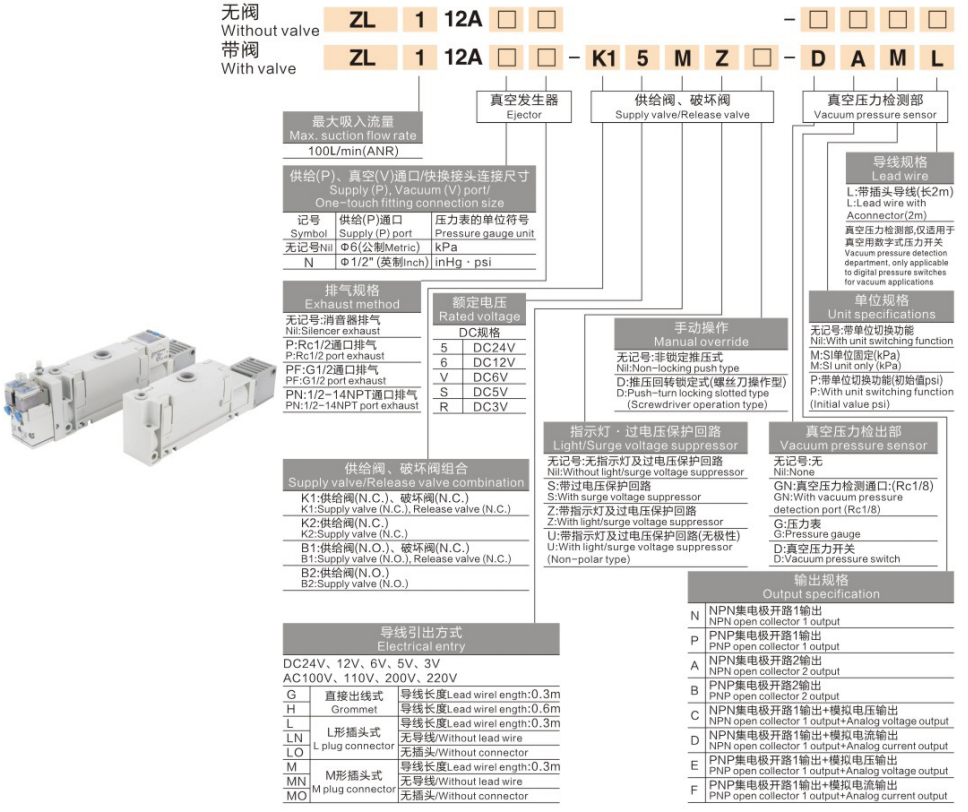

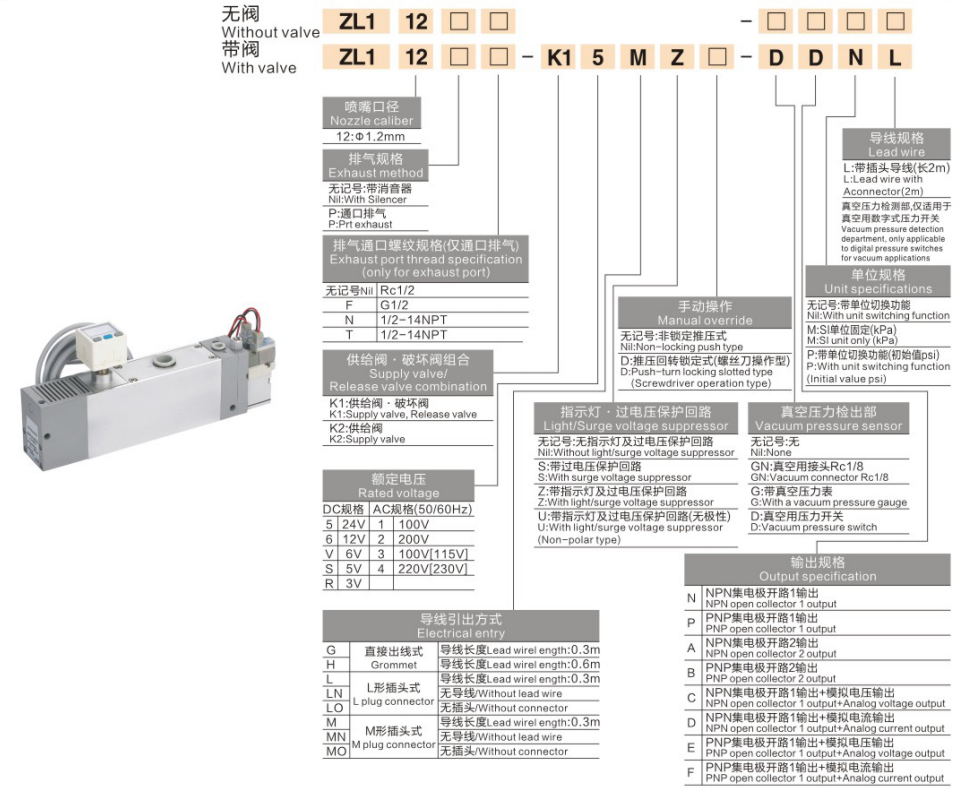

  1. Malliesimerkki täydellä venttiilikokoonpanolla: ZL112-□-□-K15MZ-□-DDNL

Sarjojen luokittelu- ja kokoonpanovertailutaulukko

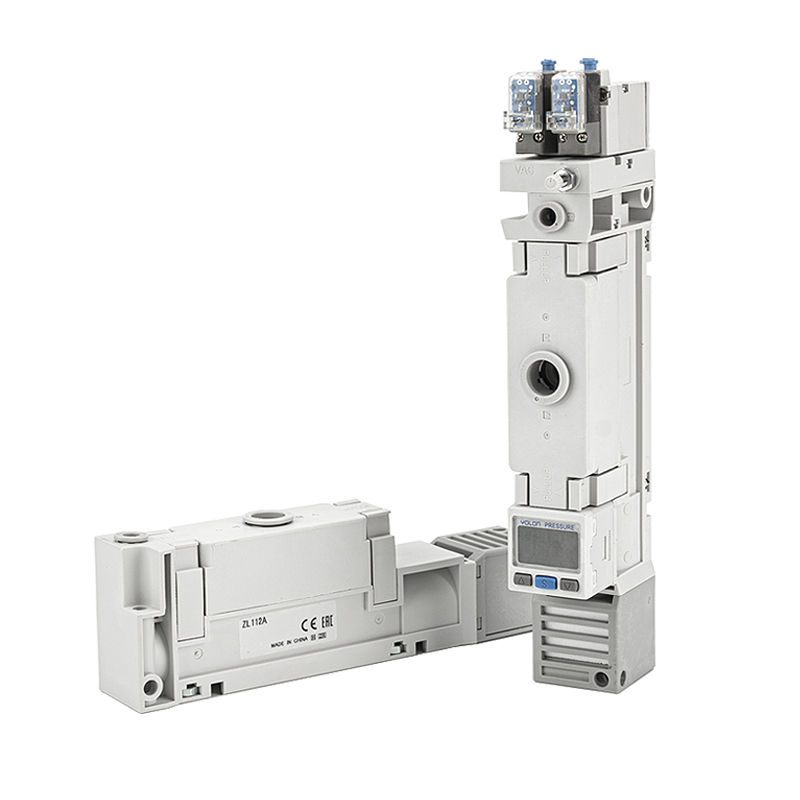

 1. Uusi integroitu ZL112A-sarja (päivitetty monitoimiversio)

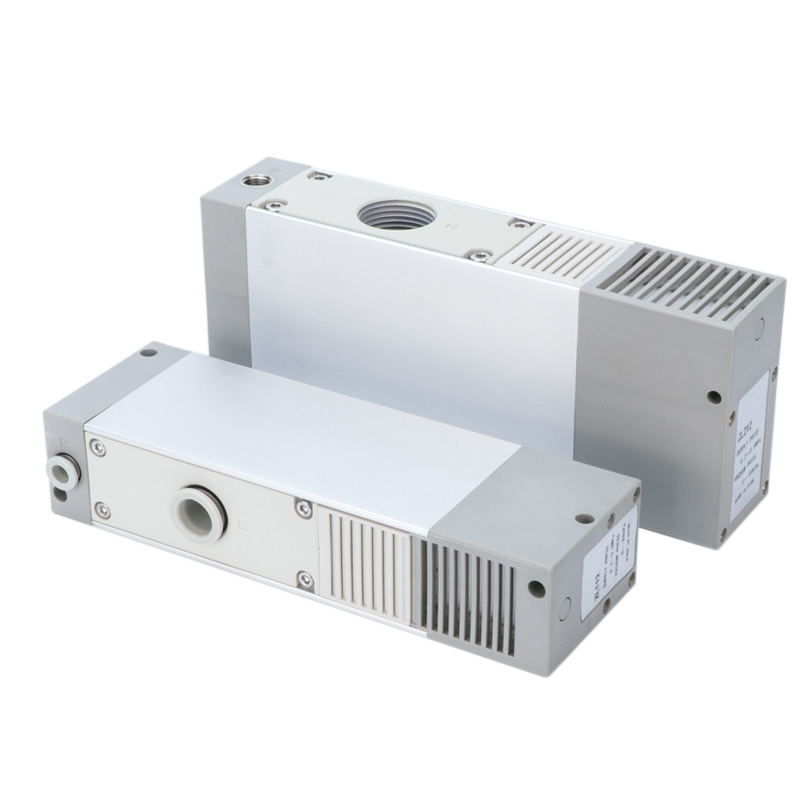

 2. Standard Base ZL112 -sarja (mekaaninen / digitaalinen mittari valinnainen)

Tuotteen ydinedut

  1. Monivaiheinen venturi-energiaa säästävä tekniikka

     - Vakaa tyhjiöaste -88 ~ -92kPa, voimakas imuvirtaus; ilmankulutus pieneni yli 40 % verrattuna yksivaiheisiin ejektoreihin, mikä alentaa huomattavasti työpajan paineilmakustannuksia.

  2. Erittäin modulaarinen integroitu all-in-one-rakenne

     -- Valinnainen sisäänrakennettu syöttömagneettiventtiili, tyhjiön poistoventtiili, äänenvaimennin, digitaalinen/mekaaninen alipainemittari ja painekytkin. Ylimääräisiä erillisiä lisävarusteita ei tarvita, mikä säästää kaappitilaa ja yksinkertaistaa johdotuksen järjestelyä.

  3. Integroitu hiljainen äänenvaimennin

     -- Sisäänrakennettu äänenvaimentimen rakenne rajoittaa ajomelua ≤ 70 dB(A), mikä sopii jatkuvaan sisäkäyttöön.

  4. Huoltovapaa pitkä käyttöikä

     -- Ei sisällä liikkuvia mekaanisia osia, jotka kestävät jatkuvaa jatkuvaa pyöräilyä, tukee 24 tunnin jatkuvaa massatuotantoa.

  5. Multi-imukuppi keskitetty tyhjiö syöttö

     -- Soveltuu synkroniseen multi-jig-työaseman synkroniseen adsorptioon, kompakti koko mahdollistaa suoran asennuksen robottivarren päätetehostimeen tyhjiöputken vasteajan lyhentämiseksi.

Tyypilliset teolliset sovellukset

     -- Automatisoidut robottitarttujat, usean ontelon imukiinnikkeiden käsittely

     -- 3C elektroniikka, lasipaneeli, pelti, huokoisen työkappaleen tyhjiöpoiminta ja sijoittelu

     -- Pakkaus-, paino- ja elintarviketeollisuuden tyhjiösiirtolaitteet

     -- Vuotoalttiit työkappaleet ja tuotantolinjat, jotka vaativat suurta vakaata alipainevirtausta

Vaiheittainen pikavalintaopas

  1. Vahvista automaattisen tyhjiön ohjauksen tarve

     -- Vain tyhjiön generointi ilman automaattista ulospuhallusta: Valitse perus-ZL112A / ZL112 paljas malli (ulkoinen venttiili tarvitaan)

     -- Automaattinen imu + nopea tyhjiöpuhallus suositellaan: K1-kaksoisventtiiliversio

     -- Kustannusprioriteetti vain yksinkertainen imu: K2 yhden syöttöventtiilin variantti

  2. Vahvista tyhjiön valvontasignaalin vaatimus

     -- Vaaditaan PLC-kynnyspalautetta: Valitse DNL (NPN) / DPL (PNP) tyhjiöpainekytkimen malli

     -- Paikallinen visuaalinen painelukema vaaditaan: D digitaalinen näyttömittari tai G mekaaninen analoginen mittari

  3. Vahvista pakokaasun sijoitteluvaatimus

     -- Vakio sisäilman melunhallinta: Vakioversio sisäänrakennetulla äänenvaimentimella (tyhjä pakokoodi)

     -- Suuri virtaus / keskitetty pääpakoputki: P-portoitu pakokaasuversio

Yhden lauseen yhteenveto

     SOLH ZL112 monivaiheinen Venturi-tyhjiöejektori tuottaa -88–92 kPa korkean tyhjiön 40 % pienemmällä ilmankulutuksella, tukee kahta/yksittäistä integroitua solenoidiventtiilejä, digitaalista/mekaanista alipainemittaria ja NPN/PNP-painekytkinvaihtoehtoja, integroitu kompakti tyhjiökuppien automaattinen monikäsitelty robottijärjestelmä.
