Tuotemerkki: SOLH by Richge Technology | Täysi mekaaninen ja liitäntä vaihdettavissa SMC ZL1 Original -sarjan kanssa
 |
SOLIH ZL1-sarjassa on monivaiheinen diffuusori Venturin energiaa säästävä tyhjiöejektorirakenne, joka on täysin vaihdettavissa SMC ZL1:n alkuperäisen mittasuhteen ja porttiasettelun kanssa. Samanlaisissa ilmankulutusolosuhteissa se tuottaa suuremman imuvirtauksen ja pienemmän energiahäviön. Laajalti käytössä nopeissa poiminta-asenta-robottimanipulaattoreissa ja vahvoissa adsorptiosovelluksissa huokoisille hengittäville työkappaleille.

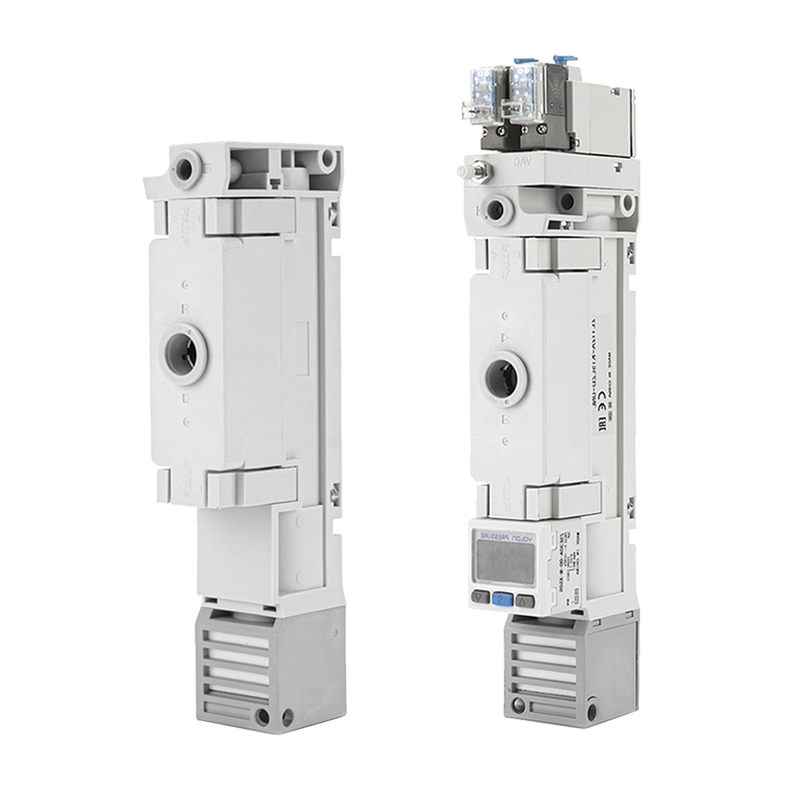

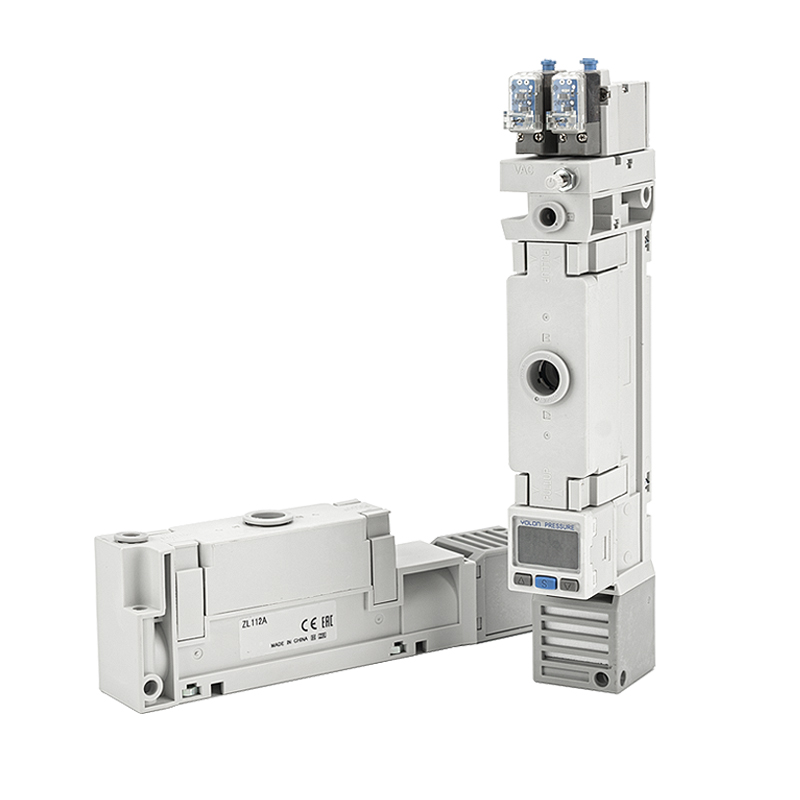

Kaksi peruskokoonpanoa valittavaksi:
• Venttiilitön tyyppi (ilman venttiiliä): Vain puhdas ejektorin runko, jota ohjataan ulkoisilla solenoidiventtiileillä. Edullinen ja erittäin joustava räätälöityyn järjestelmäintegraatioon.
• Venttiilin tyyppi: Integroitu syöttöventtiili, vapautusventtiili ja tyhjiöpaineen tunnistusmoduuli. Ylimääräisiä ulkoisia venttiilikomponentteja ei tarvita, yksinkertaistettu putkisto ja nopeampi vaste. Suositeltu yleisratkaisu robottivarren päätytyökaluille (EOAT).
Mallin 12A erittely: Max imuvirtaus 100L/min (ANR), tuloilman käyttöpaine 0,4~0,6MPa puhdasta paineilmaa. Syöttöportti ja tyhjiöportti, jotka on varustettu yhden kosketuksen liittimillä: Φ6 metrinen tai Φ1/2 tuuman imperial valinnainen.

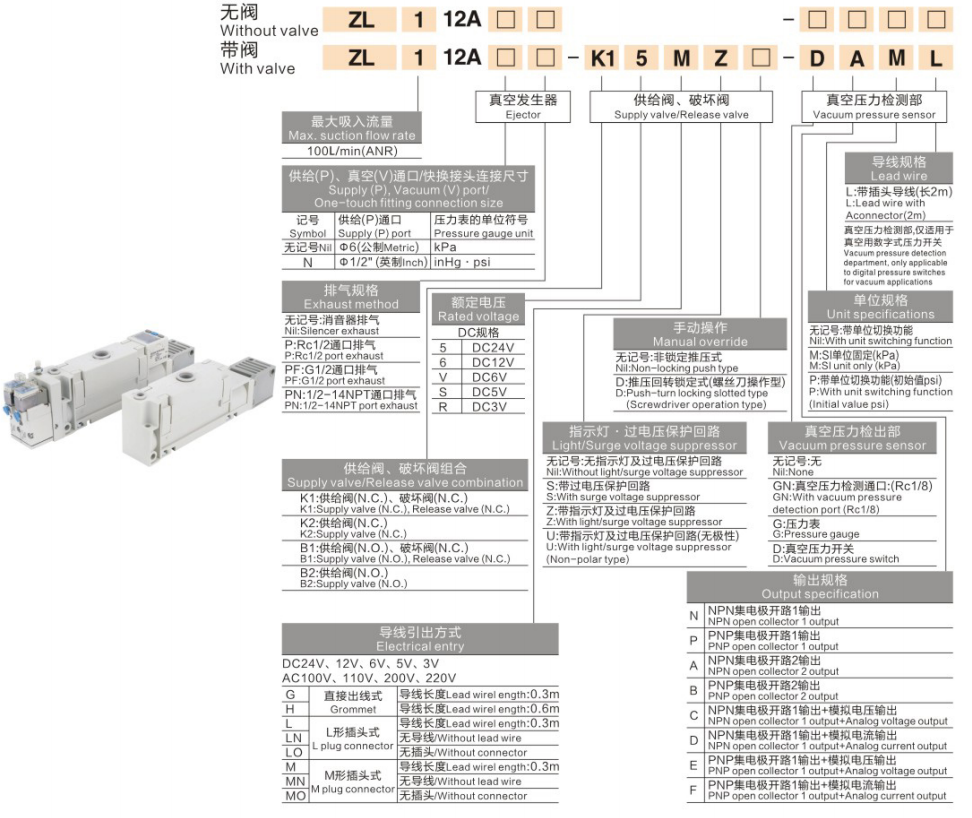

2.1 Venttiilitön peruskoodaus
ZL1-12A
• ZL1: Monivaiheisen tyhjiöejektorin sarjakoodi
• 12A: Kokokoodi, maksimi imuvirtaus 100L/min (ANR)
Koko esimerkki:ZL1-12A-K15MZ-DAML
|
Koodisegmentti |
Vastaava moduuli ja määritelmä |
|
ZL1-12A |
Sarja + kokokoodi (100L/min) tyhjiöejektorin päärunko |
|
K1 |
Syöttöventtiili N.C. + vapautusventtiili N.C. -yhdistelmä, syöttö-/vapautusventtiilikokoonpano |
|
5 |
Nimelliskelan jännite DC24V |
|
M |
M-muotoinen pistoketyyppinen johdinlähtö, kaapelin pituus 0,3 m |
|
Z |
Varustettu merkkivalolla ja ylijännitesuojapiirillä |
|
D |
Sisäänrakennettu tyhjiöpainekytkimen tunnistusyksikkö |
|
A |
NPN avoimen kollektorin kaksikanavainen lähtömääritys |
|
M(L) |
Painekytkimen kaapeli: 0,3 m / 2 m pistokkeella, valitse vain yksi |
3.1 Supply (P) / Vacuum (V) -portin yhden kosketuksen sovituskoko
|
Mark |
Supply(P) Port |
Paineyksikkövaihtoehdot |
|
Ei merkkiä / N |
Φ6 Metrinen yhden kosketuksen sovitus |
kPa |
|
Tuumainen versio |
Φ1/2" Imperial yhden kosketuksen liitin |
inHg, psi |
3.2 Pakokaasumenetelmä
|
Mark |
Pakokaasun kuvaus |
|
Ei merkkiä |
Äänenvaimentimen pakokaasu (vakio, hiljainen suorituskyky) |
|
PR |
1/4" portin pakoputki, ulkoinen putkisto keskitettyä pakokaasua varten |
|
PG1/2 |
G1/2-portin pakokaasu, suuren virtauksen keskitetty pakokaasu |
|
PN1/2-14NPT |
NPT 1/2-14 -portin pakoputki Pohjois-Amerikan laitteille |
3.3 Nimellisjännite
|
Koodi |
Jännitteen erittely |
|
5 |
DC24V (teollisuuden valtavirta) |
|
6 |
DC12V |
|
V |
DC6V (valinnainen) |
|
VDC |
DC5V (vain mittatilaustyönä) |
3.4 Syöttöventtiilin ja vapautusventtiilin yhdistelmät (venttiilillä varustetut mallit)
|
Koodi |
Venttiilin yhdistelmä |
Toiminnon kuvaus |
|
K1 |
Syöttöventtiili N.C. + Irrotusventtiili N.C. |
Tehosta syöttöä tyhjiön muodostumista varten; energisoi vapautus nopeaan tyhjiöön. Normaali valtavirran valinta. |
|
K2 |
Syöttöventtiili N.C. (ei vapautusventtiiliä) |
Vain tarjonnan valvonta; tyhjiö vapautuu luonnollisesti, kustannusoptimoitu ratkaisu. |
|
B1 |
Syöttöventtiili N.O. + Irrotusventtiili N.C. |
Normaalisti auki syöttöventtiili, jatkuva ilmansyöttö, kun virta katkaistaan, erityisiin tyhjiönpitotyöolosuhteisiin. |
|
B2 |
Syöttöventtiili N.O. (ei vapautusventtiiliä) |
Normaalisti avoimen virtalähteen peruskonfiguraatio. |
3.5 Manuaalinen ohitustoiminto
|
Mark |
Manuaalisen ohituksen toimintatila |
|
Ei merkkiä |
Lukimaton painike: paina kytkeäksesi virtaa, vapauttamalla nollaus. |
|
D |
Työntö-käännetty lukitustyyppi (käyttöinen ruuvimeisseli), lukko jatkuvaan ilmansyöttöön käyttöönoton ja virheenkorjauksen aikana. |
3.6 Merkkivalo ja ylijännitesuojapiiri
|
Mark |
Kokoonpanon kuvaus |
|
Ei merkkiä |
Ei merkkivaloa eikä ylijännitesuojapiiriä. |
|
S |
Sisäänrakennettu ylijännitteen ylijännitesuojapiiri pidentää kelan käyttöikää. |
|
Z |
Merkkivalo ja ylijännitesuojapiiri käynnistyksen tilan visualisointiin. |
|
U |
Napaisuuston merkkivalo ja ylijännitesuojapiiri, mielivaltainen johdotus sallittu. |
3.7 Sähkön sisääntulo / johtojen ulostulotila
|
Koodi |
Kaapelin ulostulon määritelmä |
|
G |
Kaapelin läpivienti, kaapelin pituus: 0,3 m |
|
H |
L-muotoinen pistoketyyppinen pistorasia, kaapelin pituus: 0,6 m |
|
LN |
L-muotoinen pistoke, ei mukana kaapelia (asiakkaan itse valmistama johtosarja) |
|
M |
M-muotoinen pistoketyyppinen pistorasia, kaapelin pituus: 0,3 m |
|
MN |
M-muotoinen pistoke, ei mukana kaapelia (asiakkaan itse valmistama johtosarja) |
3.8 Tyhjiöpaineyksikkö (koskee vain tyhjiöntunnistimella varustettuja yksiköitä)
|
Mark |
Yksikköasetus |
|
Ei merkkiä |
Moniyksikkö kytkettävä: kPa / inHg / psi valittavissa |
|
M |
Kiinteä yksikkö, vain kPa |
|
S |
Moniyksikkö kytkettävä, tehdasasetus psi:lle |
|
P |
Moniyksikkö kytkettävä, tehdasasetus psi:lle |
3.9 Tyhjiöpaineen tunnistusmoduuli
|
Mark |
Tunnistustoiminto ja sovellus |
|
Ei merkkiä |
Ei tunnistusyksikköä; puhdas ejektorin runko, kytke ulkoinen anturi erikseen. |
|
GN |
Tyhjiöntunnistusportti (Rc1/8), kytke ulkoinen digitaalinen painemittari tai PLC-keräysmoduuli. |
|
G |
Sisäänrakennettu analoginen painemittari paikallista visuaalista tyhjiötason lukemista varten. |
|
D |
Sisäänrakennettu tyhjiöpainekytkin, lähtökytkin/analoginen signaali puuttuvien osien hälytykselle ja työkappaleen paikallaan palautumiselle. |
3.10 Lähtötiedot (D-tyypin tyhjiöpainekytkimelle)
|
Koodi |
Lähtötilan kuvaus |
|
N |
NPN avoimen keräimen 1-kanavainen lähtö, standardi PLC NPN -tulokanavalle |
|
P |
PNP avoimen keräimen 1-kanavainen lähtö |
|
A |
NPN avoimen keräimen kaksikanavainen riippumaton lähtö |
|
W |
PNP avoimen keräimen kaksikanavainen riippumaton lähtö |
|
C |
NPN 1-kanavainen kytkin + analoginen jännitelähtö |
|
D |
NPN 1-kanavainen kytkin + analoginen virtalähtö |
|
E |
PNP 1-kanavainen kytkin + analoginen jännitelähtö |
|
F |
PNP 1-kanavainen kytkin + analoginen virtalähtö |
3.11 Painekytkimen kaapelin tiedot (D-tyyppi)
|
Koodi |
Kaapelin määritelmä |
|
L |
Valmiiksi asennettu pistokekaapeli, kokonaispituus: 2 m |
|
M |
Valmiiksi asennettu pistokekaapeli, kokonaispituus: 0,3 m |
|
Parametrikohde |
Vakiomääritys |
|
Toimintaperiaate |
Monivaiheinen diffuusori Venturi-tyhjiöejektori, erittäin tehokas energiaa säästävä rakenne |
|
Suurin imuvirtaus (koko 12A) |
100 l/min (ANR) |
|
Normaali tuloilmanpaine |
0,4 - 0,6 MPa |
|
Syöttö/tyhjiöportti |
Kiinnitys yhdellä kosketuksella: Φ6 Metric / Φ1/2" Imperial valinnainen |
|
Pakokaasuvaihtoehdot |
Normaali äänenvaimennin pakokaasu; PR / PG / PN -porttityyppinen keskitetty ulkoinen pakoputki valinnainen |
|
Nimelliskelan jännite |
DC24V / DC12V / DC6V; DC5V saatavana tilauksesta |
|
Sähköiset sisääntulovaihtoehdot |
G-läpivienti / H-L-muotoinen tulppa / M-M-muotoinen tulppa; LN / MN kaapeliton versio asiakasjohdotukseen |
|
Tyhjiön tunnistusyksikkö |
Ei tunnistusta / GN-tunnistusportti (Rc1/8) / G paikallinen painemittari / D sisäänrakennettu tyhjiöpainekytkin |
|
Signaalin lähtö |
NPN / PNP yksikaksikanavainen kytkimen lähtö; analoginen jännite/virtalähtö valinnainen |
|
Ilmaisin ja ylijännitesuoja |
Ei suojausta / S ylijännitesuoja / Z-ilmaisin + suoja / U-napaisuusilmaisin + suoja |
|
Vertailukohde |
Venttiilitön tyyppi ZL1-12A |
Venttiilityypillä ZL1-12A-K1… |
|
Integroidut venttiilit |
Ei sisäänrakennettuja venttiileitä, tarvitaan ulkoinen 3-tiemagneettiventtiili |
Integroitu syöttöventtiili + vapautusventtiili (K1/K2/B1/B2-sarja) |
|
Tyhjiötakomenetelmä |
Ohjataan ulkoisella venttiilillä tai luonnollisella vapautuksella |
Välitön tyhjiökatko sisäänrakennetun vapautusventtiilin ansiosta nopeaan työkappaleen pudotukseen |
|
Vastausnopeus |
Riippuu ulkoisesta venttiilistä ja putkilinjasta |
Nopeampi integroitu vaste nopeaan robottisovellukseen |
|
Putkiston monimutkaisuus |
Vaatii erilliset venttiilit, liittimet ja suodatintarvikkeet |
Hyvin integroitu, minimaaliset putkityöt paikan päällä |
|
Kustannukset ja joustavuus |
Alhaisimmat kustannukset, suurin järjestelmän suunnittelun joustavuus |
Korkeampi integrointitaso, mieluiten robotti EOAT -päätetehostimelle |
|
Paineen tunnistus |
Tarvitaan ulkoinen tyhjiöpainekytkin |
Valinnainen sisäänrakennettu G-painemittari / D-tyhjiöpainekytkin |
Ratkaisu 1: Venttiilitön kustannusoptimoitu piiri
AFC2000 öljytön kaksiosainen ilmalähdekäsittely → 3V110 3-tiemagneettiventtiili → ZL1-12A venttiilitön tyhjiöejektori → ZPT-imukuppi
Ratkaisu 2: Nopea venttiili -robotin poiminta- ja paikkapiiri
AR-paineensäädin → ZL1-12A-K15MZ-DAML (integroitu syöttöventtiili, vapautusventtiili ja tyhjiöpainekytkin) → robotin päätelaitteen imukuppi, automaattinen puuttuvan työkappaleen hälytystoiminto tuettu.
Ratkaisu 3: Keskitetty usean pankin ilmansyöttöpiiri
AFC suuren virtauksen öljytön kaksiyksikköinen → useita ZL1 venttiilin ejektorisarjan kokoonpano → usean imukupin synkroninen materiaalin poiminta.
• Portin koko: Valitse tavallisille PU6/Φ6-letkuille no-mark metriportti. Imperial Φ1/2" letkulle, määritä imperial-portti yhdessä inHg / psi -paineyksikön kanssa.
• Pakokaasu: Jos työpajaympäristö on hiljainen, pidä vakiona äänenvaimentimen pakokaasu. Käytä PR / PG / PN -porttityyppistä keskitettyä pakokaasua tyhjentääksesi määrätylle turvalliselle alueelle.
• Jännite: DC24V (koodi 5) kotitalousautomaatiolaitteisiin; DC12V / DC6V Euroopan vienti- tai pienjännitelaitteiden projekteihin.
• Venttiiliyhdistelmä: K1 (N.C.-syöttö + N.C.-vapautus) tavalliselle nopealle poiminta-ja-paikalle; K2 kustannusten alentamiseksi; B1/B2 erityisiin normaalisti avoimiin työolosuhteisiin.
• Tunnistusvaatimus: Valitse D tyhjiöpainekytkin (NPN/PNP vastaa PLC-tulotyyppiä) PLC:n puuttuvan osan hälytykselle; G paikallinen painemittari paikan päällä tehtävää silmämääräistä tarkastusta varten; GN-tunnistusportti kolmannen osapuolen ulkoista tiedonkeruuta varten.
• Ilmaisin ja ylijännitesuoja: Valitse Z / U-versio kaapin diagnostiikkaan; S-ylijännitesuoja kosteaan ja vaativaan työympäristöön.
• Manuaalinen ohitus: Valitse D-käännöslukituksen manuaalinen ohitus toistuviin käyttöönotto- ja virheenkorjausskenaarioihin, tue lukittua jatkuvaa ilmansyöttöä.
• 3C-elektroniikan piirilevyjen ja sirujen nopea pick-and-place -käsittely
• Litiumioniakkuelektrodilevymateriaalin siirto
• Pahvipakkaukset ja huokoiset materiaalit, voimakas adsorptio
• Lasi- ja peltilevyn raskaaseen käyttöön tarkoitettu robottikeräily
• Ruiskupuristusrobotin osien irrotus ja purku
• Elintarviketeollisuuden pakkausten tartuntasovellus
• Logistiikan lajittelun nopeat robottisiirtojärjestelmät
• ÄLÄ käytä öljysumun FRL-yksiköitä (AC / BC-sarjan kolme yksikköä) tyhjiöejektorin ilmansyöttöön. Voiteluöljy tukkii monivaiheisen diffuusorin suuttimet, on käytettävä AFC-öljytöntä kahden yksikön ilmalähdekäsittelyyksikköä.
• Asenna ZFC inline tyhjiösuodatin pakollisesti ylävirran puolelle. Pienet monivaiheiset suuttimet ovat herkkiä pölylle; imuvirtaus heikkenee voimakkaasti, kun se on tukkeutunut hiukkaskontaminaation takia.
• Pidä ejektorin ja imukupin välinen letkun pituus mahdollisimman lyhyenä varmistaaksesi nopean alipaineen muodostumisen ja vakaan imutehon.
• Optimaalinen tuloilman painealue 0,4–0,6 MPa. Riittämätön paine johtaa heikon imutehoon; liiallinen paine lisää paineilman kulutusta.
• Valitse venttiilimalleissa Z / S / U -versiot, joissa on sisäänrakennettu ylijännitesuojapiiri, joka pidentää solenoidikäämin käyttöikää ohjauskaappien sisällä.
• Keskitetyissä PR / PG / PN pakokaasukokoonpanoissa säilytä esteetön pakoputkisto, vastapaine heikentää vakavasti alipainerakennuksen suorituskykyä.
