AR-sarjan pneumaattinen paineensäädin

SOLIH AR -sarjan pneumaattinen paineensäädin, modulaarinen paineilman paineenalennusventtiili FRL-kokoonpanoon. Ylivuototyyppinen kevennysrakenne, itselukittuva löystymisenestonuppi, painevalettu alumiinirunko, sisäänrakennettu painemittarin portti, valinnainen kiinnike. Mallit AR1000–AR5000 M5–1"-liitännöillä, painealue 0,05–0,85 MPa, ihanteellinen sylintereiden, magneettiventtiilien ja korjaamon putkistojen paineen stabilointiin.

Lähetä kysely

Tuotteen Kuvaus

AR-sarjan pneumaattinen paineensäädin | SOLIH Modulaarinen paineilman paineenalennusventtiili

Tuotemerkki: SOLH by Richge Technology | Standardi modulaarinen ilmalähteen paineensäätöyksikkö

1. Tuotteen yleiskatsaus

SOLIH AR-sarja on vakiopaineilmalähteen paineensäädin, joka on suunniteltu paineen alentamiseen ja paineilman stabilointiin. Se voidaan yhdistää modulaarisesti AF-ilmansuodattimen ja AL-voiteluaineen kanssa kahden tai kolmen yksikön AC-FRL-kokoonpanojen rakentamiseksi. Laajalti käytössä automaatiolaitteiden, työstökoneiden ja tuotannon kokoonpanolinjojen ilmanpaineen säätöön.

2. Yleiset tekniset tiedot

Parametrikohde	Erittely
Sovellettava neste	Paineilma
Max. Työpaine	1,0 MPa
Todistuspaine	1,5 MPa
Ympäristön lämpötila-alue	-5 ℃ ~ 60 ℃
Paineen säätöalue	AR1000: 0,05 ~ 0,7 MPa AR2000 ja enemmän: 0,05 ~ 0,85 MPa
Sisäinen rakenne	Ylivuototyyppi (kevennystoiminto), nupin säätö, itselukittuva löystymisenesto

3. Malli- ja porttikokoalue

Malli	Portin koko	Virtaustaso
AR1000	M5 × 0,8	Mikrokokoinen pieni virtaus
AR2000	1/4"	Pieni-keskivirtaus
AR3000	1/4", 3/8"	Keskivirtaus
AR4000	3/8", 1/2", 3/4"	Keskikokoinen ja suuri virtaus
AR5000	3/4", 1"	Suuri virtaus

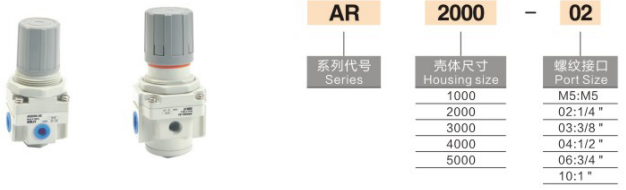

Mallikoodin selitys ja esimerkkejä

• AR2000-02

￮ AR: paineensäädin

￮ 2000: Sarjan koko

￮ 02: Portin koko 1/4"

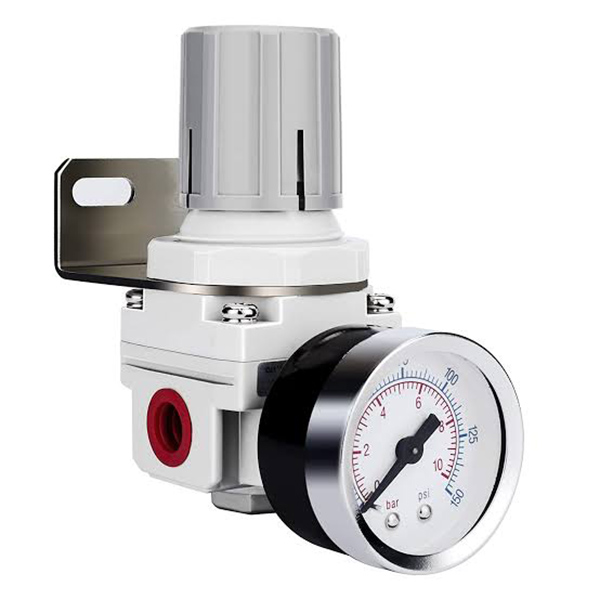

• AR2000-02G: Painemittarilla varustettu säädin

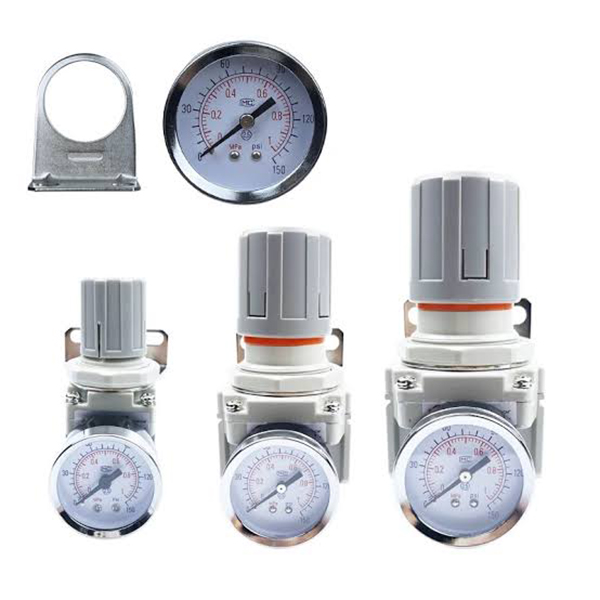

• Kiinnitys / paneeliasennus saatavana valinnaisella kiinnityspitimellä

4. Rakenteelliset ominaisuudet ja edut

• Itselukittuva säätönuppi：Estää tehokkaasti tärinän tai tahattoman kosketuksen aiheuttaman paineen poikkeaman ja ajautumisen.

• Sisäänrakennettu ylivuotorakenne：Nopea vaste ja vakaa lähtöpaine vaihtelevissa virtausolosuhteissa.

• Painevalettu alumiiniseosrunko：Kevyt rakenne ja korkea mekaaninen kestävyys.

• Modulaarinen liitettävissä oleva rakenne：Asenna suoraan AF-suodattimella ja AL-voitelulaitteella FRL-yhdistelmiä varten.

• Vakiopainemittarin portti：Kätevä suoraan mittausasennukseen ilman ylimääräisiä sovittimia.

5. Tyypilliset sovellusskenaariot

• Ylävirran paineenvakain automaatiolaitteistoille, pneumaattisille sylintereille ja solenoidiventtiileille

• Ilmanlähteen paineensäätö tuotantolinjoille, työstökoneille ja pakkauskoneille

• Paineensäätö ruiskutuslaitteille ja pneumaattisille käsityökaluille

• Keskitetty paineenvakain työpajan paineilman syöttöputkistoon

6. Suositellut ilmapiiriyhdistelmät

• Vakiovoideltu piiri: AF-ilmansuodatin + AR-paineensäädin + AL-voitelulaite

• Öljytön toimintakunto: AF-ilmansuodatin + AR-paineensäädin (ilman AL-voitelulaitetta)
