KQ2V-sarjan pneumaattiset työntöliittimet

SOLH KQ2V -sarjan pneumaattiset push-in L-haaraliittimet, täysin vaihdettavissa SMC KQ2V:n kanssa. Tämä Richge Technologyn valmistama yhden kosketuksen pneumaattinen L-liitin sisältää 5 alamallia 1-in-1, 1-to-2 ja 1-to-3 ilmanjakoa varten. PBT-rungon ja nikkelipinnoitetun messinkikierteen ansiosta se sopii PU/PA-putkiin tyhjiöimukuppiin ja automaatiojigipiireihin. Vakaa varasto ja vahva tuotantokapasiteetti, johon globaalit automaatioasiakkaat luottavat.

SOLH KQ2V -sarjan pneumaattiset Push-in L-haaraliittimet | Vastaava SMC KQ2V

Tuotemerkki: SOLH by Richge Technology | KQ2V yhden kosketuksen pneumaattinen L-liitinperhe









1. Tuotteen yleiskatsaus

     SOLH KQ2V -sarja ovat uroskierteisiä L-tyypin paineilmaliittimiä, joissa on useita haaravaihtoehtoja. Suunniteltu ilmanlähteen jakeluun ja putkistojen suunnan vaihtamiseen pneumaattisissa piireissä. Täysin vaihdettavissa SMC KQ2V -sarjan kanssa. Valmistettu valkoisesta teknisestä muovirungosta ja nikkelipinnoitetusta messinkilangasta. Nopea asennus ilman liimaa. Yhteensopiva PU & PA pneumaattisten letkujen kanssa. Laajalti käytössä automaatiokoneissa, tyhjiöpoiminta- ja paikka- ja sylinteriputkijärjestelmissä.

  Viisi alamallia erilaisille asetteluvaatimuksille:

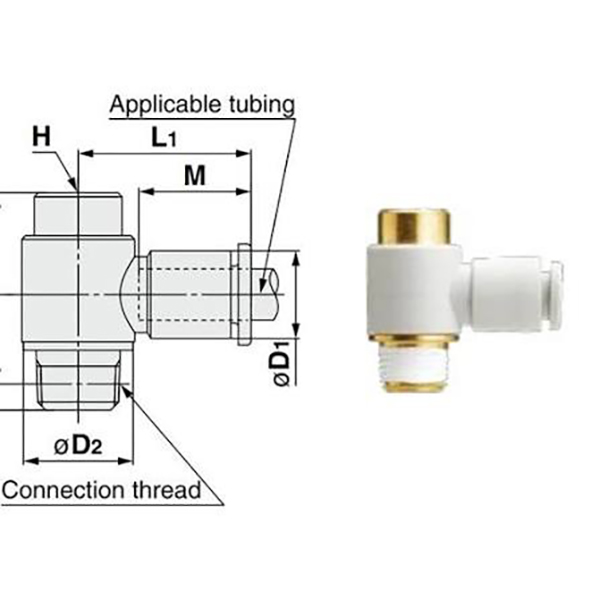

     KQ2V: Vakio L-tyyppinen yksittäinen ulostulo, ulkoinen kuusiokolokiinnitys, 1-in 1-out

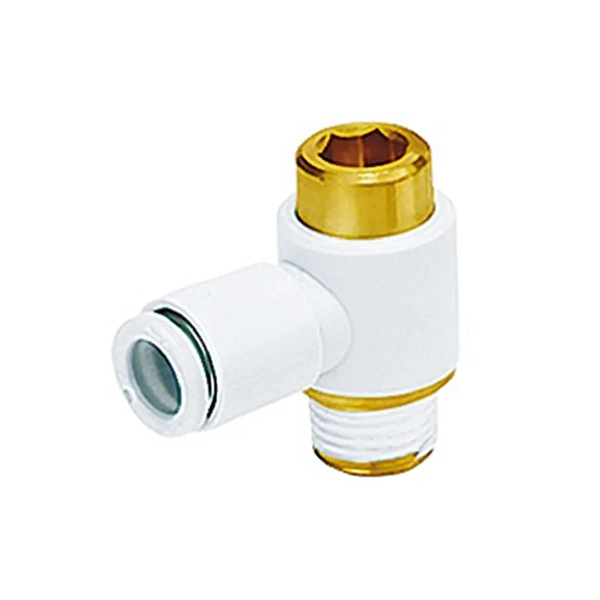

     KQ2VS: Vakio L-tyyppinen yksittäinen pistorasia, sisäinen kuusiopistorasia, 1-in 1-out

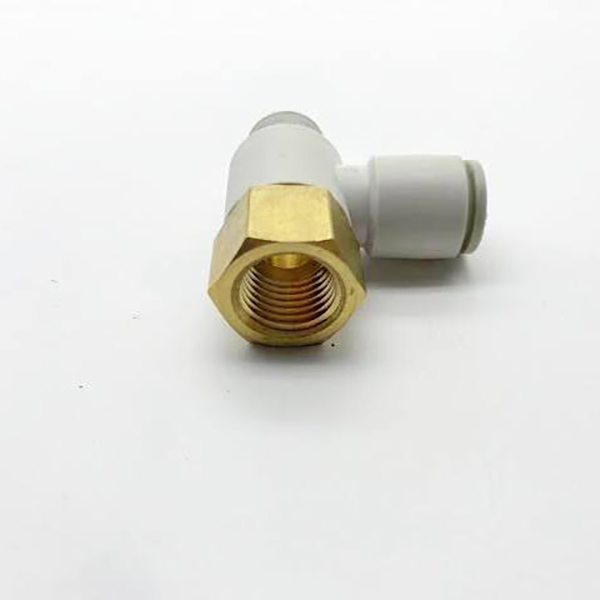

     KQ2VF: Kaskadoitu L-liitin, uros-R-kierre + naaras-Rc-kierre, sarjaliitäntä saatavana, 1-in 1-out

    KQ2VD: Pystysuuntainen 1-2 haaraliitin, yksi ulkokierteinen sisääntulo, kaksi halkaisijaltaan yhtäläistä letkun ulostuloa

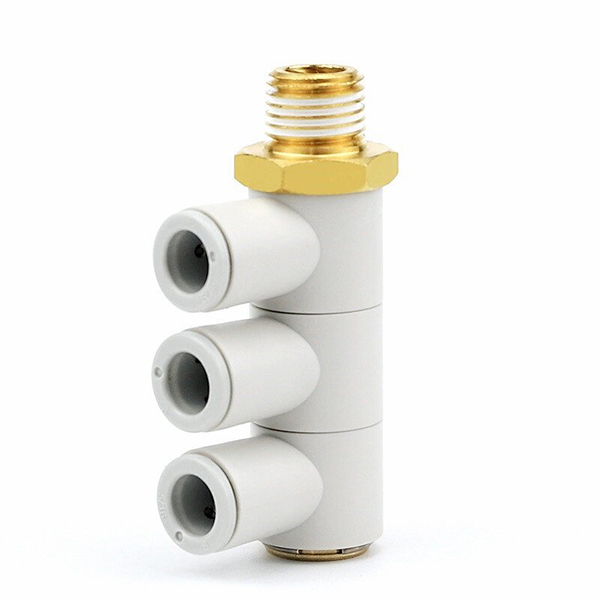

     KQ2VT: Pystysuuntainen 1-3 haaraliitin, yksi ulkokierteinen sisääntulo, kolme halkaisijaltaan samankokoista letkun ulostuloa


2. Mallikoodin selitys

  Esimerkki: KQ2VD04-01S

      KQ2V = Sarjan peruskoodi

      D  T / S / F = Rakenneliite

     D: 1-2 pystyhaara

     T: 1-3 pystyhaara

     S: Sisäinen kuusiokulmainen L-kyynärpää

      F: Cascadable L-kyynärpää

     Ei päätettä: Ulkoinen kuusiostandardi L-kyynärpää

     04 = Putken ulkohalkaisija ΦD: 4mm

     01S = ulkokierre R18; 02S = R1/4; 03S = R3/8; 04S = R1/2; M5 = M5 × 0,8


3. Teknisten tietojen yhteenvetotaulukko

Mallisarja

Rakenteen kuvaus

Kierre R/Rc

Putki ΦD (mm)

KQ2V

L kyynärpää, ulkoinen kuusio, 1-in 1-out

M5 × 0,8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12,16

KQ2VS

L kyynärpää, sisäinen kuusiokanta, 1-in 1-out

M5 × 0,8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VF

Cascadable L kyynärpää, uros R + naaras Rc, 1-in 1-out

M5 × 0,8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VD

Pystysuuntainen 1-2 haara, 1 ulkokierteinen sisääntulo, kaksi putkea

R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VT

Pystysuuntainen 1-3 haara, 1 ulkokierteinen sisääntulo, kolminkertaiset putken ulostulot

R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12


4. Materiaali- ja käyttöehdot

Tuote

Parametri

Rungon materiaali

PBT tekninen muovi

Kierre

Messinki nikkelipinnoituksella korroosionestoa varten

Kevään säilyttäminen

Ruostumaton teräs

Tiiviste

NBR-kumitiivisterengas

Yhteensopiva letku

PU-putki, PA-nylonputki

Työpaine

0 ~ 1,0 MPa

Käyttölämpötila

0 ~ 60 ℃

Soveltuva väline

Paineilma. EI vedelle tai voimakkaasti syövyttäville nesteille


5. Alamallin ominaisuudet

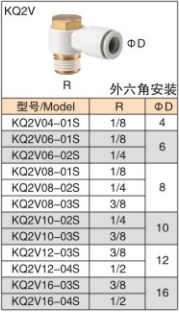

     • KQ2V (ulkoinen kuusio L-kyynärpää): Vakio L-kulmakulma ulkoisella kuusiokierrepäällä jakoavaimen kiristystä varten. Yleisimmin käytetty perustyyppi, tukee max Φ16 suurikokoisia letkuja.

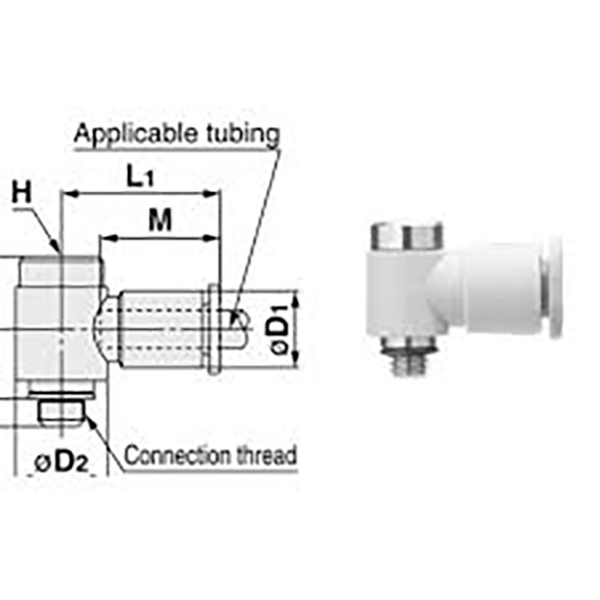

     • KQ2VS (sisäinen kuusio L-kyynärpää): Vastaporattu sisäinen kuusio kierreportissa. Suunniteltu kapeaan asennustilaan. Pienen kierteen M5-versio sopii pienoissylintereihin.

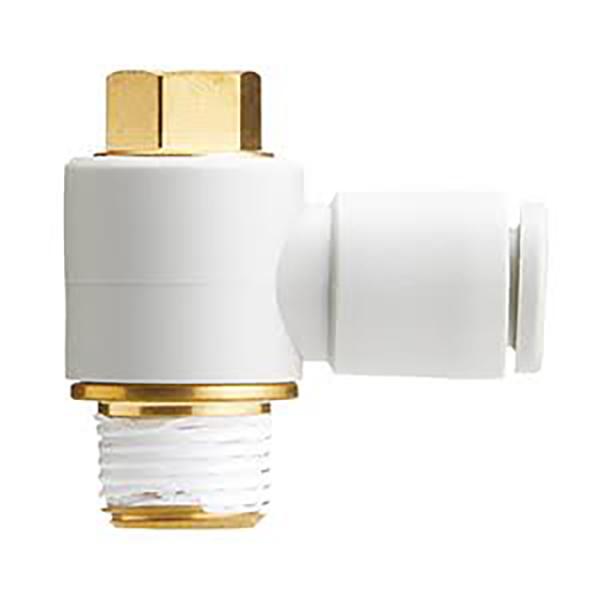

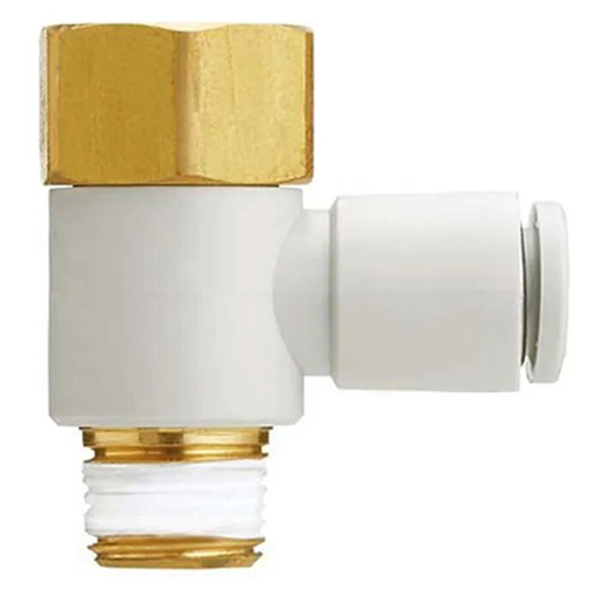

     • KQ2VF (Cascadable L-kyynärpää): Varustettu ulkokierteellä R ja ulkokierteellä Rc. Useita liittimiä voidaan kytkeä sarjaan monitiehaaroitusta varten, mikä vähentää jakotukkilohkojen tarvetta.

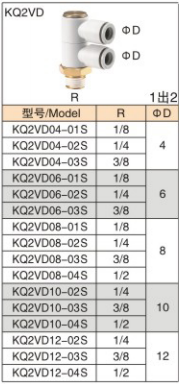

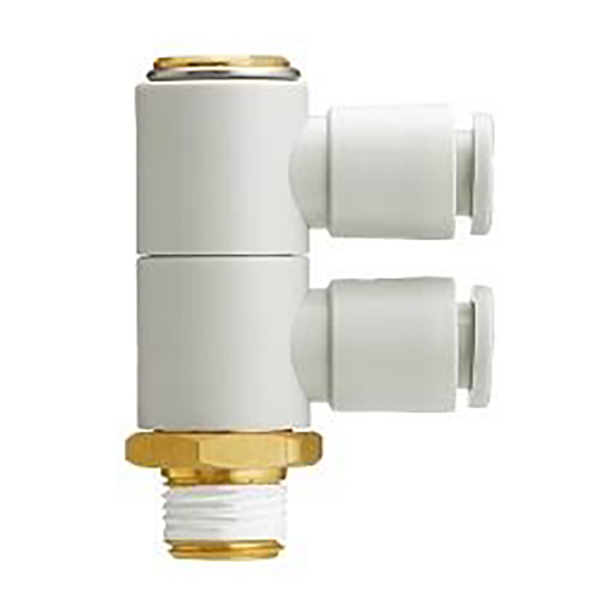

     • KQ2VD (pystysuuntainen 1-2-haara): Yksikierteinen ilmanottoaukko, joka jakautuu pystysuunnassa kahteen yhtä suureen letkun ulostuloaukkoon. Kompakti 1-in-2-out-ilmanjako, vähentää asennusten kokonaismäärää.

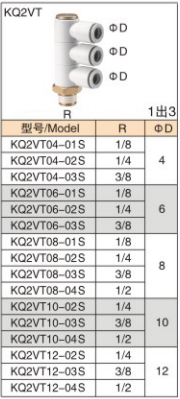

     • KQ2VT (pystysuuntainen 1-3-haara): Yksikierteinen ilmanottoaukko, joka jakautuu pystysuunnassa kolmeen yhtä suureen letkun ulostuloaukkoon. Pieni ilmajakotukki, jota käytetään yleisesti usean imukuppien ilmanjakoon automaatiossa.


6. Asennusohjeet

     •  Leikkaa putken pää kohtisuoraan ja tasaiseksi. Työnnä letku suoraan liittimeen, kunnes kuulet "naksahduksen", joka vahvistaa lukituksen.

     •  Putken irrotus: Paina liittimen valkoista vapautuskaulusta ja vedä letkua ulospäin samanaikaisesti.

     •  Kiedo PTFE-teippiä lankojen päälle. Kiristä vain kuusioosaa; Älä koskaan kohdista vääntömomenttia muovirunkoon halkeamisen estämiseksi.

     •  Varmista sarjaliitännän KQ2VF-sarjan kierteiden asianmukainen tiivistys ilmavuotojen välttämiseksi.


7. Sovellusskenaariot

     • Automaatiokoneet

     • Robotti-imukuppijärjestelmät

     • Ilmanlähteen jakelu pneumaattisille sylintereille

     • Pneumaattiset piirit tuotantolinjoilla

     • Pakkauskoneet ja testilaitteiden ilmapiirit
