KQZT-sarjan Push-to-Connect-putkiliitin

SOLH KQ2T -sarjan T-tyypin T- ja ristiin työnnettävät liittimet | SMC KQ2T vastaavat pneumaattiset haaraliittimet

Tuotemerkki: SOLH by Richge Technology | KQ2T Tee & Cross yhden kosketuksen pneumaattiset liittimet

1. Tuotteen yleiskatsaus

     KQ2T-sarja kuuluu SOLH:n täydelliseen KQ2 pneumaattiseen yhden kosketuksen liitosperheeseen, ja siinä on työkaluton nopea plug and play -rakenne 3- ja 4-suuntaiseen ilmaputkien haaroittamiseen. Tämä tuotesarja kattaa T-tyypin T-tyyppiset ja ristikkäiset nelisuuntaiset liittimet, mukaan lukien halkaisijaltaan yhtäläiset, supistavat, ulkokierteiset (imperial/metriset) versiot, jotka täyttävät erilaisia ​​pneumaattisten piirien suuntaamis- ja putkiliitosvaatimuksia.

  Alamallin luokitus:
     KQ2T: T-tyyppinen 3-porttiinen T-liitin (sama halkaisija / supistus / ulkokierretyyppi)
     KQ2TW: ristikkäinen 4-suuntainen kiinnitys (sama halkaisija kaikille porteille)
     KQ2TX: ristikkäinen 4-suuntainen kiinnitys (1. supistava erittely)
     KQ2TY: ristikkäinen 4-suuntainen kiinnitys (2. supistuva erittely)

  Ydinmateriaali ja suorituskyky: Erittäin luja PBT-muovirunko, ruostumattomasta teräksestä valmistetut kiinnityskynnet, NBR-nitriilikumitiivisterenkaat. Täysin yhteensopiva PU- ja PA-nylon-pneumaattisten putkien kanssa, sopii sekä alipaine- että paineilma-ylipainepneumaattisiin piireihin, käytetään laajalti automatisoiduissa laitteissa ja robotti-ilmanjakelujärjestelmissä.

2. KQ2T T-tyypin T-liitosten luokitus ja mallin määritelmä

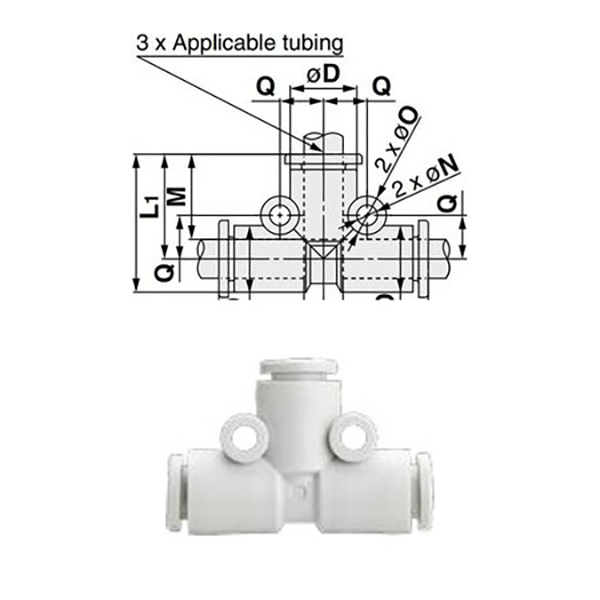

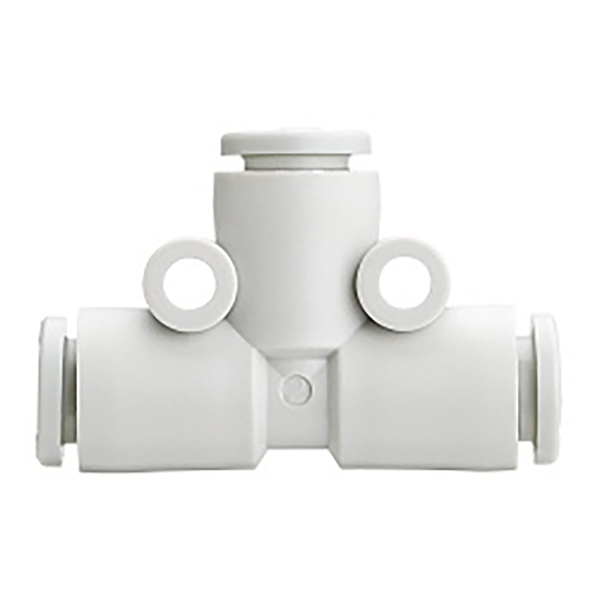

2.1 halkaisijaltaan yhtäläinen t-paita (KQ2T□□-00, kierteetön 3-suuntainen sama koko)

Kolmessa portissa on identtinen putken halkaisija, ei kierrerakennetta, ja ne on tarkoitettu samantyyppisten pneumaattisten putkistojen tasaiseen ilmankiertoon.

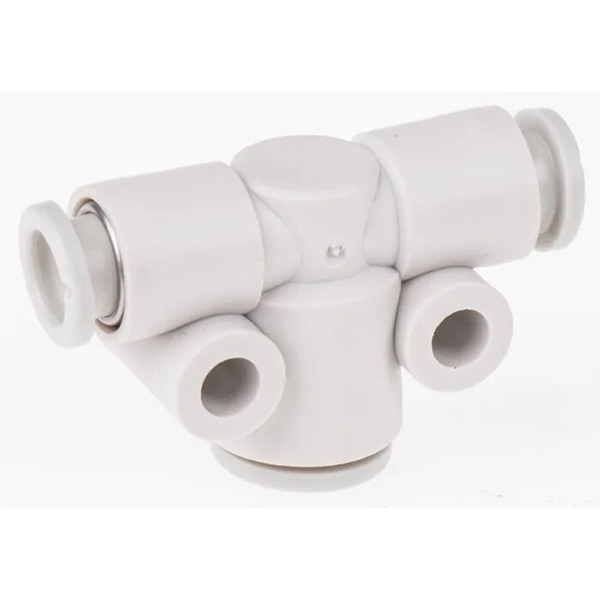

2.2 Supistava t-paita (KQ2T①-②, kaksoiskokoinen putkimuunnos)

Molemmat sivuportit ovat halkaisijaltaan ①, keskimmäinen yläportti halkaisijaltaan ②, joita käytetään erikaliiperisten pneumaattisten putkien putkilinjan muuntamiseen ja virtauksen jakautumiseen.

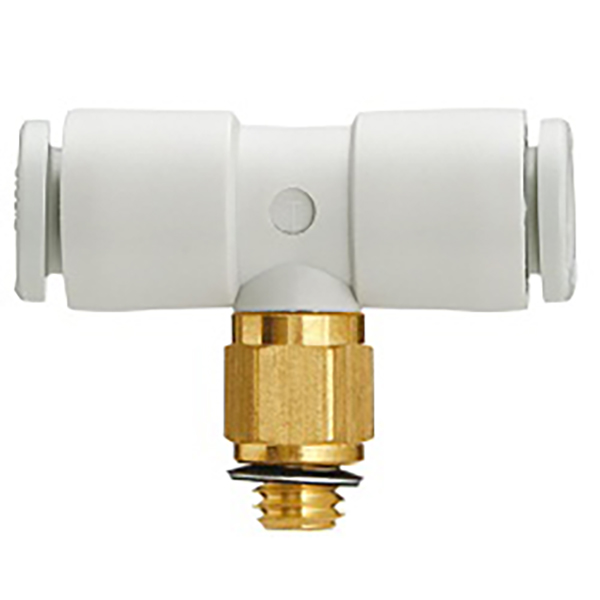

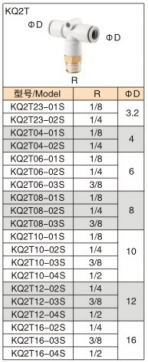

2.3 Imperial R kartiomainen uroskierre T-paita

Molemmat sivuliitännät putken sisäänvientiä varten, keskiportti imperial R kartiomaisella ulkokierteellä pneumaattisten venttiilien, sylintereiden ja muiden komponenttien kierteitykseen.

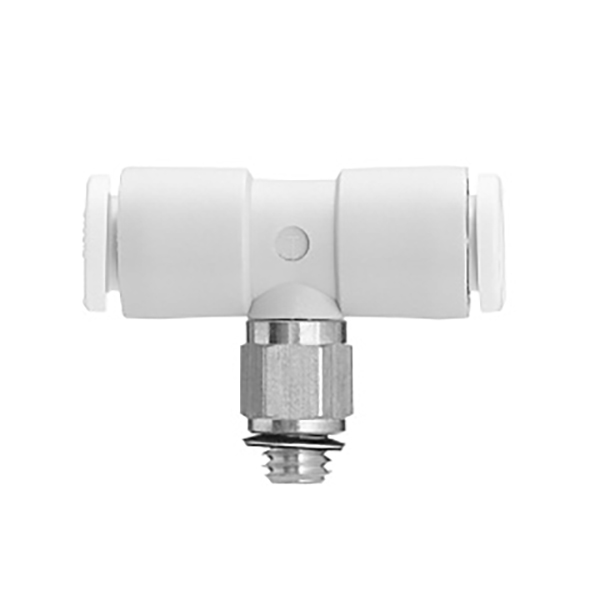

2.4 Metrinen hienokierteinen urospaita

Molemmat sivuportit putken sisäänvientiin, keskiportti metrisellä hienolla ulkokierteellä, sopii miniatyyri pneumaattisiin komponentteihin ja tarkkuusautomaatiolaitteiden putkistoon.

3. Cross 4-Way -alasarja (KQ2TW / KQ2TX / KQ2TY)

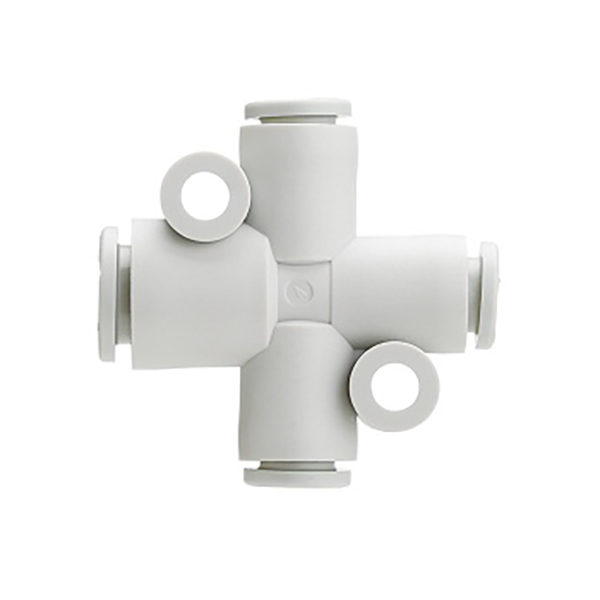

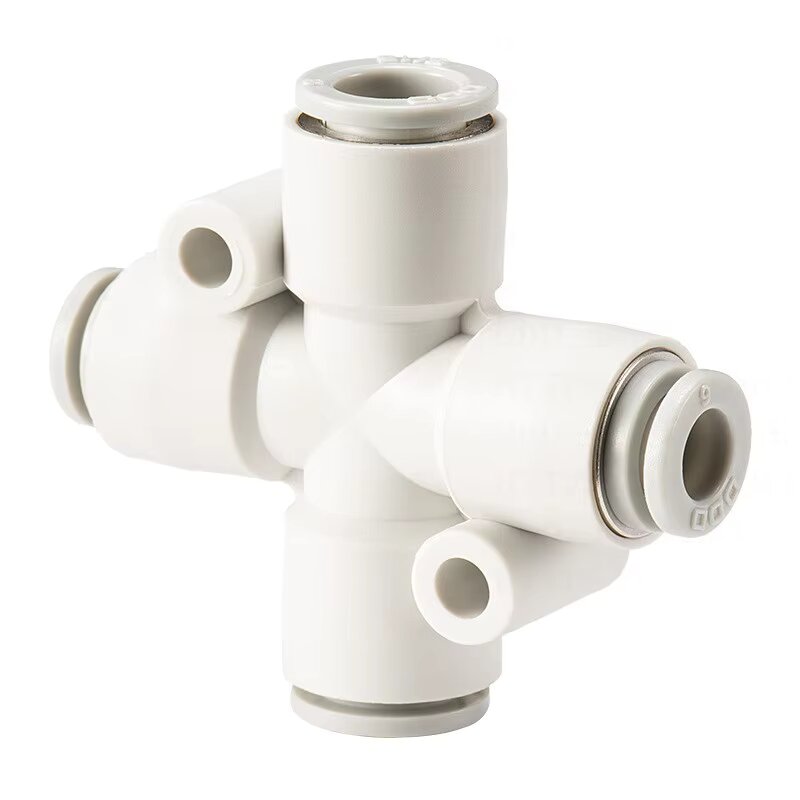

3.1 KQ2TW, samanhalkaisijainen ristisovitus (4 samankokoista porttia)

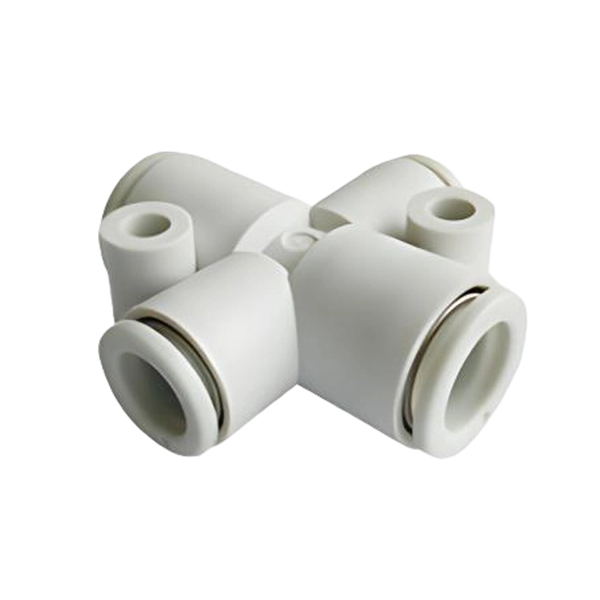

3.2 KQ2TX supistava ristisovitus (tyyppi 1)

3.3 KQ2TY supistava ristisovitus (tyyppi 2)

4. Tekniset tiedot

5. Sovellusskenaariot

     • Ilmalähteiden haaroitus ja putkistojen ohjaaminen automatisoituihin tuotantolaitteisiin

     • Pneumaattinen piirijako robottikäsivarsiin ja tyhjiöimukuppijärjestelmiin

     • Monisuuntainen ilmanjako sylinterin pneumaattisille ohjaussilmukaille

     • Kompakti putkiliitäntä ja halkaisijan muunnos tarkkuuspneumaattisiin järjestelmiin

6. Mallin valintaopas

     • Halkaisijaltaan yhtäläinen T-paita: Valitse KQ2Txx-00 3-tieputkille, joiden putken halkaisijat ovat täysin yhdenmukaiset

     • Pienentävä Tee: Valitse KQ2T①-② putkille, joilla on sama sivuhalkaisija ja eri keskihalkaisija

     • Kierre T-paita: Valitse KQ2Txx-01S (imperial) / M-sarja (metrinen) venttiilien ja sylinterien kierreliitännälle

     • 4-suuntainen ristijakelu: Valitse KQ2TW/TX/TY-sarja skenaarioissa, jotka vaativat nelisuuntaisen liukuhihnan haarautumisen
