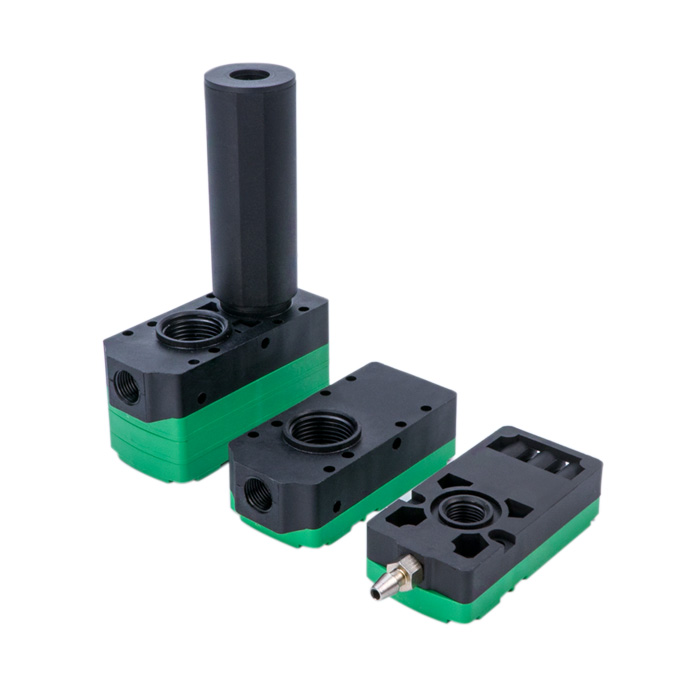

PBM/PBX-sarjan monivaiheinen tyhjiögeneraattori

PBM / PBX -sarjan minimonivaiheinen monienergiatyhjiöejektori | Piab Style pinottava tyhjiögeneraattori

Tuotemerkki: SOLH by Richge Technology | Erittäin ohut pinottava 2-vaiheinen Venturi-tyhjiögeneraattori

1. Tuotteen yleiskatsaus

   PBM / PBX ovat Piab-tyylisiä mini-kaksivaiheisia diffuusioituja monivaiheisia tyhjiögeneraattoreita, jotka tunnetaan myös monienergiatyhjiögeneraattoreina. Niissä on modulaarinen pinottava rakenne ja erittäin ohut kevyt runko. PBM on vakiona sisäänrakennettu äänenvaimennin versio, kun taas PBX on yhdistettävä ulkoinen äänenvaimennin. Saatavilla kolme toiminnallista versiota: Tyyppi A venttiilitön, Tyyppi B syöttöventtiilillä, Tyyppi C täysin integroitu monienergiamalli.

  Ytimen sijoitus: Pieni koko, alhainen ilmankulutus ja suuri imuvirta. Tukee monikerroksista jakotukien pinoamista itsenäisellä ohjauksella useille imukupeille. Ihanteellinen robotti EOAT:lle, lavalle ja huokoisille työkappaleille, joissa on vaahto-imukupit.

      • PBM Standard Mini: Sisäänrakennettu äänenvaimennin, ohut runko, hiljainen, sopii yksittäiseen yksikköön tai pinottuun kokoonpanoon

      • PBX X-mini -yhdistetyyppi: Irrotettava ulkoinen äänenvaimentimen patruuna, korkeampi lopullinen tyhjiö, suurempi virtaus ja parempi lämmönpoisto, suunniteltu jatkuvaan jatkuvaan käyttöön

  Kokoluokat: 5 / 10 / 20 / 30. Numero edustaa vastaavaa tyhjiöpumpun tehoa (0,05-0,3 kW). Toiminnalliset versiot: A perusventtiilitön, B integroitu syöttöventtiili, C täysmonienergiamalli (syöttöventtiili + katkaisuventtiili + alipaineen tunnistus + säädettävä tyhjiön katkokaasu).

2. Mallin koodaussääntö

  Esimerkki: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Normaali mini-tyyppi sisäänrakennetulla äänenvaimentimella

￮ PBX: Yhdistelmä X-mini-tyyppi ulkoisella äänenvaimenninpatruunalla

     • 10: Kokokoodi (5/10/20/30)

￮ 5: Mikropieni virtaus, pienet komponentit

￮ 10: Pieni-keskivirtaus, 3C pienet osat

￮ 20: Keskivirtaus bestseller-, kartonki-, kalvo- ja vaahtoimukuppi

￮ 30: Suuri virtaus, suuren alueen huokoinen levy ja lavaus

     • A/B/C: Toimiva versio

￮ V: Venttiilitön perusyksikkö, vain generaattorin runko, ohjataan ulkoisella solenoidiventtiilillä

￮ B: Yksiventtiiliversio, sisäänrakennettu syöttömagneettiventtiili, valinnainen yksisuuntainen paineenpitoventtiili, luonnollinen tyhjiövapautus

￮ C: Täysi monienergiaversio, syöttöventtiili + alipaineventtiili + digitaalinen tyhjiöpainekytkin + säädettävä puhalluskaasu

     • K1: Venttiilin yhdistelmäkoodi, K1 = Normaalisti suljettu syöttöventtiili + Normaalisti suljettu katkaisuventtiili

     • 5/6: Kelan jännite: 5=DC24V, 6=DC12V

     • L/M: Johdon tekniset tiedot

     • FN: Painekytkimen lähtö (NPN/PNP, yksikkö valinnainen kPa/inHg)

  Tilausesimerkki: PBM20-C. Määritelmä: PBM-standardin sisäänrakennettu äänenvaimennin, koko 20, tyypin C täysi monienergiamalli, integroitu syöttö- ja katkaisuventtiili, säädettävä tyhjiökatko ja tyhjiöntunnistushälytys.

3. PBM VS PBX -ydinero

4. Version A/B/C toimintojen vertailu

5. Teknisten eritelmien yhteenveto

  Suorituskyky @0,5 MPa syöttöpaine

6. Valintaopas

  Valitse PBM tai PBX

     • ✅ PBM: Rajoitettu asennustila, robotti EOAT, säännöllinen ajoittainen sykli, ulkonevaa äänenvaimenninta ei tarvita

     • ✅ PBX: Vaahto-imukuppi, huokoinen laatikko, pitkä jatkuva toiminta, vaaditaan suurempi virtaus ja tyhjiö

  Valitse versio A/B/C

     • ✅ Versio C Multi-Energy: Robottisovellus, nopea puhallusvapautus + puuttuvien osien tunnistushälytys, ulkoisten venttiilien ja putkien vähentäminen (suositus)

     • ✅ Versio B: Rajoitettu budjetti, ei tyhjiövapautusta, työkappale vapautuu omapainosta

     • ✅ Versio A: Kiinteä kiinnitys olemassa olevalla ulkoisella solenoidiventtiilillä, halvimmat hankintakustannukset

  Pinottava jakotukkiominaisuus (PBM/PBX:n tärkein etu)

     PBM5 voi pinota jopa 16 kerrosta; PBM10 tukee jopa 12 kerrosta. PBX jakaa saman pinoamiskyvyn. Jokainen kerros omistaa itsenäisen tyhjiöpiirin ilman keskinäisiä häiriöitä jakaa yhden pääilmansyötön. Paras valinta usean aseman siirtoon ja monisuutinmoduuleille.

     Tiivistemateriaali: NBR yleisiin olosuhteisiin; FKM elintarvikelaatuisiin tai happo/emäs syövyttäviin ympäristöihin.

7. Pneumaattinen piiri tyypin C monienergiamallille

     Ilmanlähde → AFC-ilmansuodatin (öljysumu kielletty) → AR-paineensäädin → PBM/PBX-C ilmansyöttöportti; Tyhjiöportti → ZFC-tyhjiösuodatin → imukuppi. Kaksi DC24V-signaalijohtoa liitetään PLC:hen: yksi tyhjiön adsorption hallintaan, toinen säädettävään tyhjiön tyhjennystakoon. Tyhjiön palautesignaali, jota käytetään puuttuvan tai pudonneen työkappaleen havaitsemiseen.

8. Käyttöohjeet

     • Ilmansyötön tulee olla kuivaa ja suodatettua, öljysumuvoitelulaite kielletty. Öljyn saastuminen tukkii kaksivaiheiset suuttimet.

     • ZFC-tyhjiösuodatin on asennettava tyhjiöputkeen. Pöly tukkii helposti suuttimet ja vähentää imuvoimaa.

     • Ulkoisen PBX-äänenvaimentimen patruunan on oltava täysin asennettuna; sen poistaminen aiheuttaa erittäin kovaa ääntä.

     • Säädä C-tyypin alipainekaasua hitaasti. Liiallinen avaaminen puhaltaa ohuet kalvot ja paperityökappaleet pois.

     • Suurenna pääilmansyöttöputkea usean yksikön pinotussa jakotukin kokoonpanossa kaikkien yksiköiden paineen vakauttamiseksi.

     • Laaja lämpötilatoleranssi; varmistaa, ettei ilmalähteessä jää jäätymään matalissa lämpötiloissa.
