Pneumaattiset komponentit -sarja

SOLH IS3000 mäntätyyppinen mekaaninen pneumaattinen painekytkin on täysin vaihdettavissa vastaaviin SMC-malleihin. Ilmanpaine työntää sisäänrakennettua mäntää aktivoimaan 1NO+1NC-mikrokosketinkytkimen, jonka painealue on säädettävä 0,1–0,7 MPa, hystereesi ≤0,05 MPa ja toistettavuus ±0,05 MPa. Painevalettu alumiinikotelo saavuttaa IP40-pölytiivisyyden, ja se on varustettu yläsäätönupilla ja asteittaisella ikkunalla offline-paineen säätöön ilman virtalähdettä. Vakioportti Rc1/4, valinnainen NPT1/4-kierre, IS3100-tiivisteasennusversio ja IS3010-mikrokuormaversio PLC:lle sekä merkkivalo valinnainen malli. Sen vankka mäntämekaaninen rakenne tarjoaa erinomaisen iskun- ja tärinäkestävyyden, vakaa tärinäsyöttölaitteissa, koputusvasaroissa ja leimauskoneissa ilman signaalin ajautumista tai väärää liipaisua, joka on yleistä digitaalisille elektronisille kytkimille. Maksimikuormitus 1A mahdollistaa miniatyyrimagneettisten venttiilien suoran ohjaamisen tai liittämisen PLC-digitaalituloihin, jota käytetään laajasti pääilmalähteen matalapainesuojaukseen, sylinterin kiinnitysasennon vahvistamiseen ja tärinälaitteiden pneumaattiseen turvalukkoon. Se tarjoaa suuremman sähköisen kuormituskapasiteetin kuin IS10-kiekkokytkimet ja paremman kustannustehokkuuden ja tärinävakauden kuin digitaaliset ISE30A-painekytkimet.

SOLH IS10 kosketukseton ruokoputken pneumaattinen painekytkin on täysin vaihdettavissa vastaaviin SMC-ilmahuoltoyksikön lisävarusteisiin. Se toimii ilmanpaineella ja käyttää magneetilla varustettua mäntää, joka laukaisee reed-putken magneettisesti. Siinä ei ole mekaanista koskettimen hankausta eikä sähkökipinöitä, ja sen käyttöikä on paljon pidempi kuin IS3000-mäntämikrokoskettimien kytkimet. Säädettävä painealue kattaa 0,1-0,6 MPa ja hystereesiä ohjataan alle 0,08 MPa. Sivuasteikolla varustettu katseluikkuna mahdollistaa paineen offline-kalibroinnin ruuvimeisselillä ilman virtalähdettä. Saatavilla on kaksi kiinnitystyyppiä: IS10-01S, jossa on R1/8-kierre, ja kiinnike IS10M, joka kiinnitetään suoraan AC FRL -jakotukkiin kaappitilan säästämiseksi. Koskettimen nimelliskuorma saavuttaa 1 A AC/DC 100V:n jännitteellä, joka pystyy ohjaamaan suoraan pienoismagneettiventtiilejä tai liittämään PLC-digitaalituloihin. Pienoiskokoinen ja kevyt se toimii kustannustason painemittarina pääilman matalapainehälyttimelle, sylinterin täyden iskun varmistukselle ja täryttimen pneumaattisten piirien turvalukkoon.

Pienoiskalvopumppu SOLH PB1011A on täysin vaihdettavissa vastaaviin SMC PB1011 -malleihin. Integroitu sisäänrakennettu DC24V 3-porttinen solenoidiventtiili mahdollistaa suoran sähköohjauksen, kun taas PB1013A-ilmapilottiversio on suunniteltu ulkoisten laitteiden lukitukseen. Akseliton tiivisterakenne eliminoi keskivuodon kokonaan. Kostutetut komponentit ovat valinnaisia ​​PP-polypropeenia tai ruostumatonta SUS316-terästä, jotka on yhdistetty komposiitti-PTFE-kalvoihin ja FKM-tiivisteisiin erinomaisen heikkojen happojen, alkalien ja orgaanisten liuottimien kestävyyden saavuttamiseksi. Se tuottaa säädettävän virtauksen 8 - 2000 ml/min, kestää nesteen viskositeetin 100 mPa·s asti enintään 2,5 metrin kuivaimukorkeudella, toimii alle 64 dB(A) melussa ja saavuttaa 30 miljoonan kalvon käyttöiän. Nesteportit käyttävät standardia Rc1/8-kierrettä valinnaisella NPT1/8-kierteellä; ilmansyöttö- ja poistoportit käyttävät M5-pienikierteitä. Asennus vaatii nesteen poistoaukon ylöspäin, jotta vältetään ilmalukko. Käytetään laajasti mikrokemiallisten nesteiden siirtoon puolijohde- ja PV-linjoissa, lääketieteellisen biokemiallisen reagenssin syöttämiseen, painomusteen ja liiman syöttöön sekä tarkkaan kemikaalien annosteluun ympäristön vedenkäsittelylaitteissa.

SOLH VR3200/VR3201 tehoton mekaaninen pneumaattis-sähköinen rele on täysin vaihdettavissa vastaaviin SMC-malleihin. Se muuntaa ilmanpainesignaalit 1NO+1NC-kuivakosketinsignaaleiksi ilman ulkoista virtalähdettä PLC-lukkoon, paineenvalvontaan ja vikahälyttimeen, säädettävällä liipaisupaineella välillä 0,1-1,0 MPa ja suurella kuormituksella sisäänrakennetulla mikrokytkimellä. Saatavilla on kolme versiota: avoimen rungon VR3200 kuiviin pölyttömiin ohjauskaapeihin; täysin suljettu IP44 tippumaton VR3201 kosteille ja pölyisille työstökoneille ja tuotantolinjoille; CE-sertifioitu VR3202 erillisellä maadoitusliittimellä vahvoja EMC-häiriöitä ja vientikoneita varten. Varustettu tavallisella Rc1/8-ilmanottoaukolla, messinkiventtiilin rungolla, POM-männällä, ruostumattomasta teräksestä valmistetun palautusjousen ja NBR-tiivisteen avulla, sitä käytetään laajalti sylinterin kiristyspaineen vahvistamiseen, tyhjiöistukan alipainepalautteeseen, pääilmalähteen alhaisen paineen varoittamiseen ja signaalin muuntamiseen räjähdysalttiissa työpajoissa ilman elektronisia antureita.

SOLH AN -sarjan pneumaattinen pakoputken äänenvaimennin on täysin vaihdettavissa vastaaviin SMC-äänenvaimentimiin, ja se kattaa täydellisen kokoalueen M5-mikrokierteestä Rc2"-suurreikään, saatavana paloa hidastavana sintratuna hartsina ja korkean lämpötilan sintratun kuparimetallin versioina. Se saavuttaa 25-35 dB(A) tehokkaan kaksoispuristetun rakenteen äänenvaimennuksen. Solenoidiventtiileistä ja sylintereistä aiheutuva melu estää öljysumun roiskumisen ja pitää alhaisen pakokaasun vastapaineen hidastamatta toimilaitteita. Hartsiversio toimii -10 - 60 ℃ palosuojatulla UL94-V0-kotelolla, kun taas sintrattu metalli kestää jopa 150 ℃:n pakokaasun lämpötilan ja lämpötilan Keskitetyt pakoputket, jotka luokitellaan mikro-, keski- ja teollisuusmalleihin ilmavirtauskapasiteetin mukaan, metrisillä, Rc-, NPT- ja push-in-liitäntävaihtoehdoilla. Tukkeutunut äänenvaimentimen ytimet voidaan puhdistaa käänteisellä ilmapuhalluksella, mikä toimii välttämättöminä melua vähentävinä ympäristönä kaikille pneumaattisille piireille.

SOLH G -sarjan pneumaattiset painemittarit on tarkoitettu paineilmamittauksiin, jaettu takakierteiseen G-tyyppiin paneelien upottamista varten ja sivukierteiseen GA-tyyppiin putkiasennukseen. Kellotaulun koot vaihtelevat välillä φ15 - φ63 ja mittausvälit ovat 0,2–1,5 MPa. Vakiotarkkuus on ±3 % FS, kun taas mini G15 ja G27 saavuttavat ±5 % FS. Punavihreillä rajarenkailla varustetut L-versiot mahdollistavat intuitiivisen visuaalisen painetilan tunnistamisen; suuri kellotaulu G53-L ja G63-L takaavat selkeät lukemat pitkiltäkin etäisyyksiltä. Liitäntäkierteet sisältävät M5, R1/16, R1/8 ja R1/4. Vakiona messinkiliittimet toimitetaan, ja kuparittomat öljyttömät puhtaat versiot ovat valinnaisia ​​puolijohteiden erittäin puhtaita kaasupiirejä varten. Mittarissa on sinkkiseos/nikkelipinnoitettu alumiinikotelo ja iskunkestävä polykarbonaattiikkuna. Laajasti sovitettuna solenoidiventtiilien, säätimien ja automaatiolaitteiden kanssa reaaliaikaiseen ilmanpaineen valvontaan, kaikki koot ovat täysin vaihdettavissa maahantuotuihin vastaaviin painemittareihin.

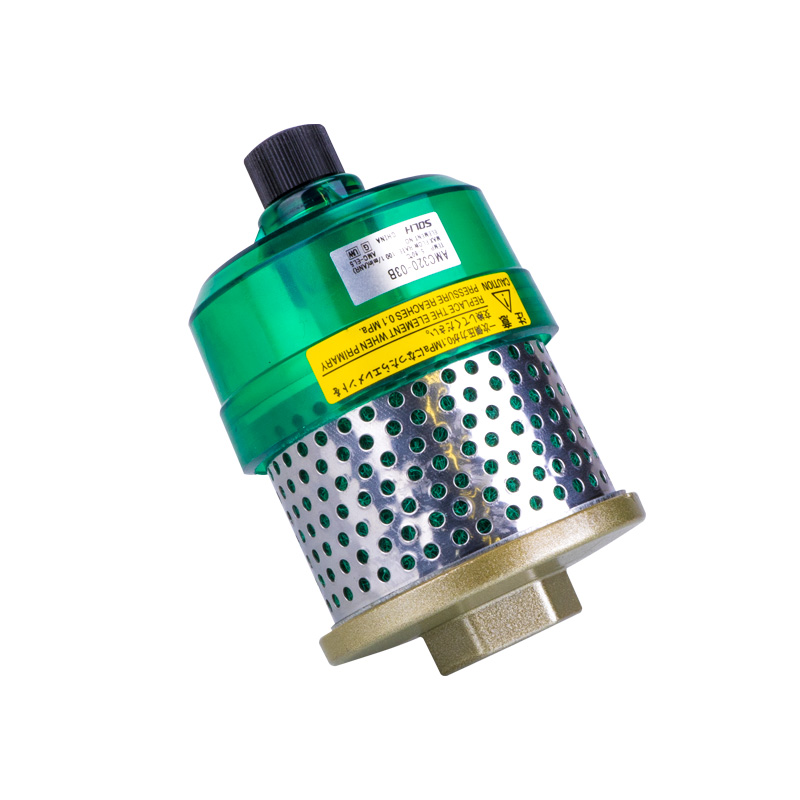

SOLH AMC -sarjan pakokaasunpuhdistin on 2-in-1-yksikkö, joka integroi öljysumun erotus- ja äänenvaimennintoiminnon. Se on suunniteltu drop-in-vaihtoehdoksi SMC AMC:lle. Se vangitsee hienon öljysumun ja pölyn sylinteristä ja magneettiventtiilistä ja vähentää melua 30–35 dB. Keskipakoerottelun, vaihdettavan lasikuitu + aktiivihiilielementin ja sisäänrakennetun öljypohjan ansiosta se pitää työpajat puhtaina öljyttöminä. Saatavana R-, NPT- ja G-kierteillä kannakkeella ja tyhjennysputkilla.

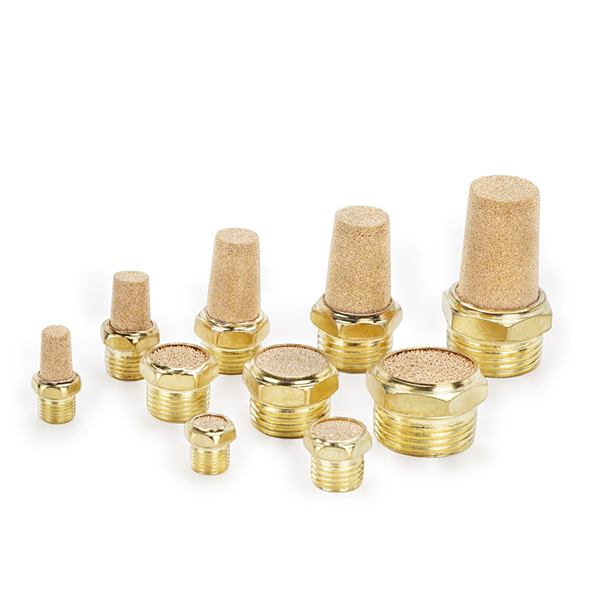

SOLH-pneumaattiset äänenvaimentimet kattavat viisi sarjaa: BSL-standardin mukainen sintrattu pronssinen äänenvaimennin, BSLM-pienimetallivaimennin, BESL-yhdistelmääänenvaimennin säädettävällä pakokaasulla ja kuparittomat täysmuoviset PAL-/PALM-tyypit elintarvike-, lääke- ja elektroniikkaympäristöihin. Kierrevaihtoehdot vaihtelevat M5:stä PT1/2:een". Messinki-, alumiini- ja täysmuovikotelot täyttävät erilaiset kestävyys-, tila- ja puhtausvaatimukset vähentäen pakokaasujen melua solenoidiventtiilissä ja sylinteriporteissa puhtaita ja hiljaisia ​​automaatiopajoja varten.

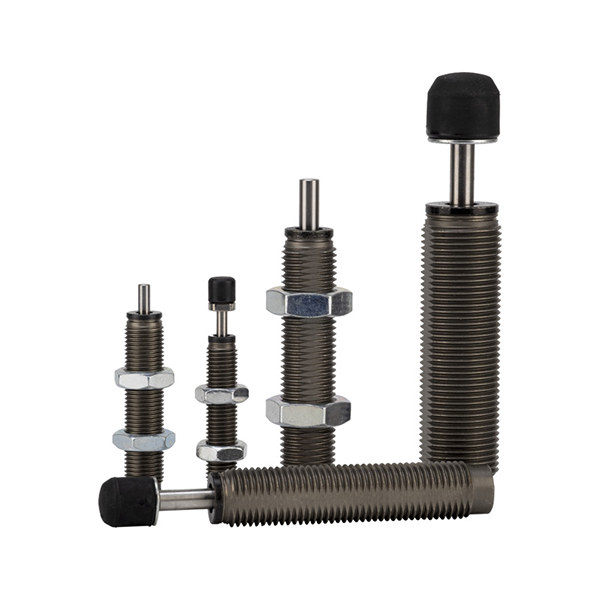

SOLH RB -sarjat ovat SMC-standardin mukaisia ​​kiinteäaukkoisia hydraulisia iskunvaimentimia, jotka korvaavat maahantuotuja vaimentimia. Sisäänrakennettu monivaiheinen kuristus muuntaa iskuenergian lämmöksi ilman kenttäsäätöä ja tukee 0,05–5 m/s iskunopeutta. Neljä alasarjaa kattavat yleiset (RB), jäähdytysnesteitä kestävät (RBL), lyhytrunkoiset (RBQ) ja pölysuojatut (RBC) sovellukset 0,5–147J energian ja M6–M27-kierteillä. Ruuvi asennettu ±5°:n kohdistusvirhetoleranssilla, ihanteellinen sylintereiden, lineaaristen luistien ja pyörivien toimilaitteiden iskunpääpuskurointiin automaatiolaitteistoissa.
