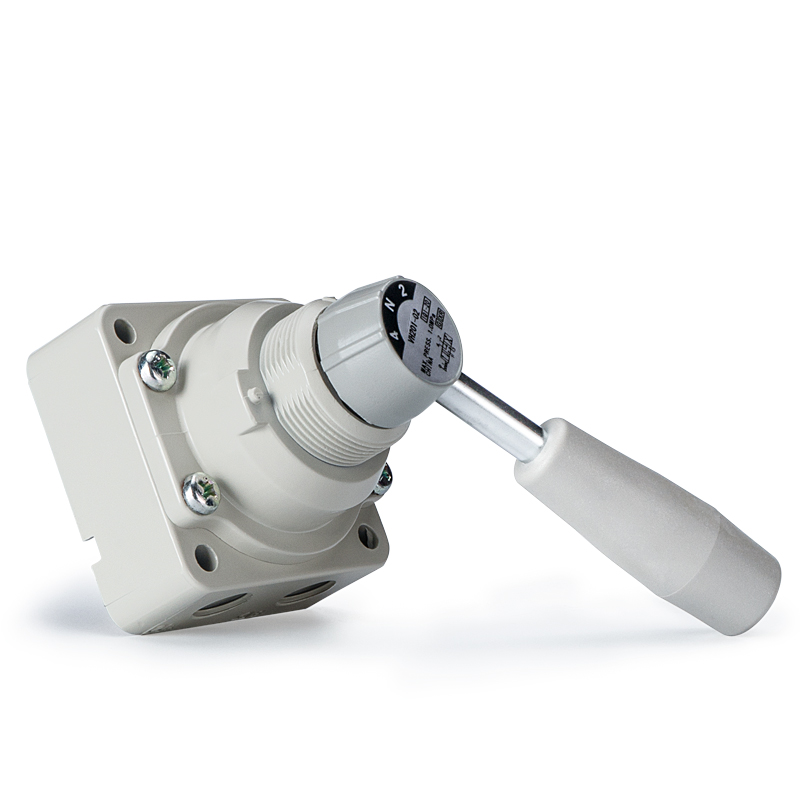

SOLH VH -sarjan 4-tie 90° käsikäyttöinen pyörivä käsiventtiili kytkee ilmapiirit pyörivällä kahvalla, ja siinä on kolme valinnaista keskitoimintoa: 3-asentoinen keskimmäinen kiinni, 3-asentoinen keskipoisto ja 2-asentoinen tyyppi. Tarkka pyörivä kelan tiiviste mahdollistaa erittäin alhaisen sisäisen vuodon. Siinä on sinkkiseoksesta / painevaletusta alumiinista valmistettu runko ja voiteluton pitkä käyttöikä sekä sisäänrakennettu mekaaninen asentolukitus tahattoman käytön välttämiseksi. Se tukee sivuportin ja pohjaportin putkiston sijoittelua, saatavana paneelien uppoasennukseen tai suoraan rungon kiinnittämiseen, porttien koolla Rc1/4" - 1" ja maksimikäyttöpaineella 0,7 ~ 1,0 MPa. Keskisuljettu versio pitää sylinterin puristuspaineen sammutuksen aikana, kun taas keskipako vapauttaa paineen täysin turvallisen huollon takaamiseksi. Käytetään laajasti manuaaliseen sylinterien suunnanvaihtoon, laitteiden käyttöönottoon, ilmalähteen hätäeristykseen, puoliautomaattiseen koneen manuaaliseen käyttöön ja pneumaattisissa opetustestipenkeissä.

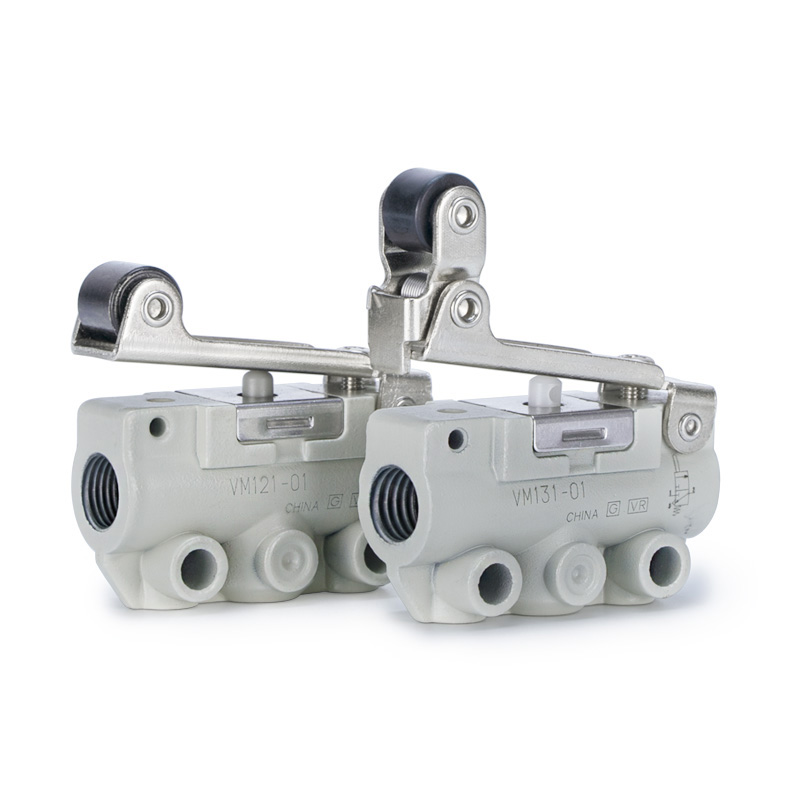

SOLH VM1 (VM100) miniatyyri 2/3-porttinen mekaaninen iskuventtiili on täysin vaihdettavissa vastaaviin SMC-malleihin. Kompakti, luotettava tiivisterakenne on erittäin kapea, 11 mm leveä ja vain 60 g painava, mikä mahdollistaa helpon upotetun ja tiiviin pinoamisen koneen sisällä. Käyttöpaine vaihtelee -100 kPa tyhjiöstä 1,0 MPa ylipaineeseen, voiteluvapaalla rakenteella, erinomaisella tiiviydellä ja vahvalla pölynkestävyydellä. Saatavilla on useita kierrevaihtoehtoja, mukaan lukien M5, Rc1/8, NPT1/8 ja G1/8, jotka tukevat sivuporttia ja pohjaporttia putkistoasettelua. Tarjolla on täysi sarja vaihdettavia toimilaitteita: vakio/lyhyt mäntä, suora/lyhyt/yksisuuntainen palautumista estävä rullan vipu, litteä painike, keltainen sienihätäpysäytys, vihreä merkkipainike, saranavipu ja lukittava kiertonuppi, täydellisillä NC/NO 2- ja 3-porttisilla versioilla. Laajalti käytetty sylinterin iskun rajan havaitsemiseen, manuaaliseen ryömintäkäyttöön, turvahätälukitukseen, minijig-kiinnitysilman kytkentään ja alipaineliipaisupiireihin, se toimii yleisenä mekaanisena ilmasignaalilaukaisimena kompakteissa automaatiolaitteistoissa.

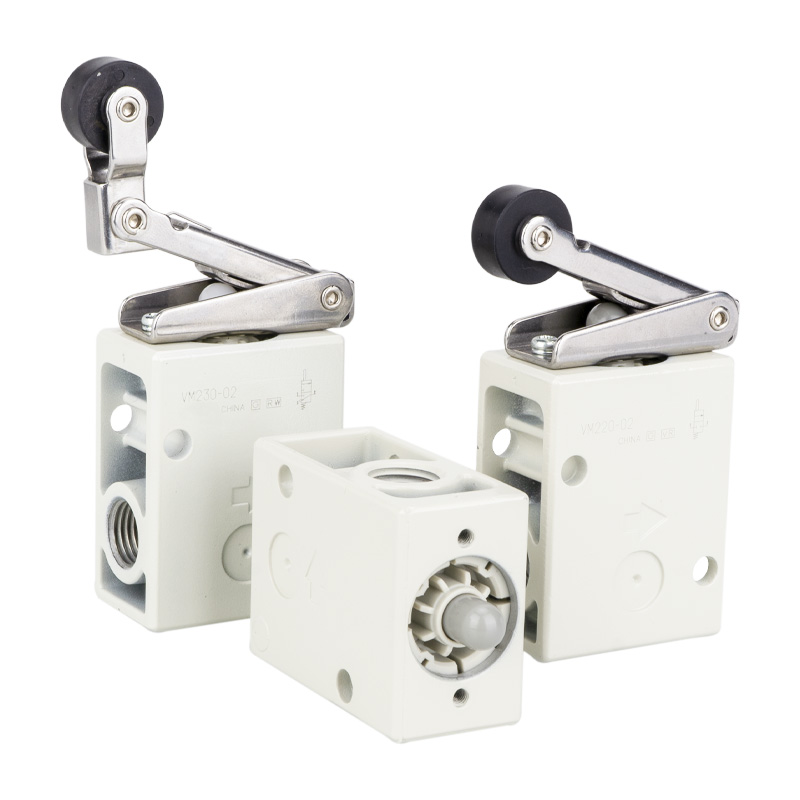

SOLH VM2 (VM200) keskikokoinen mekaaninen iskuventtiili on täysin vaihdettavissa vastaaviin SMC-malleihin. Keskikokoinen lautasrakenne, jonka virtauskerroin on Cv=0,87, virtauskapasiteetti on noin 8 kertaa suurempi kuin mini VM1-sarja, joka on varustettu tavallisella Rc1/4-portilla ja valinnaisilla NPT/G1/4-kierteillä. Se toimii alle 0-1,0 MPa ja ei ole yhteensopiva tyhjiön kanssa, sillä siinä on voiteluton, kulutusta kestävä tiiviste ja vankka metallirunko. Saatavilla on sivuportti- ja pohjaporttiputkistoa, jota tukee täydellinen valikoima vaihdettavia toimilaitteita: vakio POM-rulla / karkaistu teräs, kulutusta kestävä telavipu, yksisuuntainen palautumista estävä tela, suora mäntä, litteä painike, keltainen sienihätäpysäytyspää, vihreä merkkipainike ja lukittava sarananuppi. Karkaistusta teräksestä valmistettu telaversio sopii raskaaseen ja kulutusta kestäviin tuotantolinjoihin. Käytetään laajasti sylinterien ja liukupöydän iskunrajan havaitsemiseen, laitteiden manuaaliseen säätöön, jigikalusteiden ilmanvaihtoon ja turvalukitukseen. Se toimii yleisenä mekaanisena ilman laukaisuventtiilinä pakkaus-, tekstiili-, paino- ja yleisen automaation tuotantolinjoilla.

SOLH VM4 (VM400) keskikokoinen 3-porttinen mekaaninen venttiili on täysin vaihdettavissa vastaaviin SMC-malleihin, jotka on sijoitettu mini-VM1- ja suurivirtaus-VM2-sarjojen väliin. Sen ydinetu on yhteensopivuus täyden painealueen kanssa -100 kPa tyhjiöstä 1,0 MPa ylipaineeseen, ominaisuus ei ole käytettävissä VM2:ssa. Siinä on vakiona Rc1/8-portti valinnaisilla NPT/G1/8-kierteillä ja Cv=0,38 virtauskapasiteetilla, ja se tukee sivu- ja alaporttiputkistoa. Rakennettu kiinteällä metallirungolla, se kestää 1000 m/s² iskuja ja voimakasta tärinää, sopii ankariin raskaisiin tuotantolinjoihin, voiteluvapaalla pölynkestävällä tiivisteellä, joka takaa pitkän käyttöiän. Mukana on täydellinen sarja vaihdettavia toimilaitteita: vakio/karkaistu hankausteräsrullan vipu, yksisuuntainen pomppimisenestorulla, suora mäntä, moniväriset sienihätäpysäytyspainikkeet, 2/3-asentoiset kiertonupit, lukittavat painikkeet ja saranan vivut. Laajalti käytetty sylinterin ja liukupöydän iskunrajan havaitsemisessa, tyhjiön adsorptio-/vapautuspiireissä, laitteiden manuaalisessa ryöminnässä, koneen turvallisessa hätälukitus- ja jigikiinnityskytkimessä, se on ihanteellinen keskikokoinen mekaaninen laukaisuventtiili työolosuhteisiin, joissa vaaditaan tyhjiön yhteensopivuutta ja vahvaa iskunkestoa.

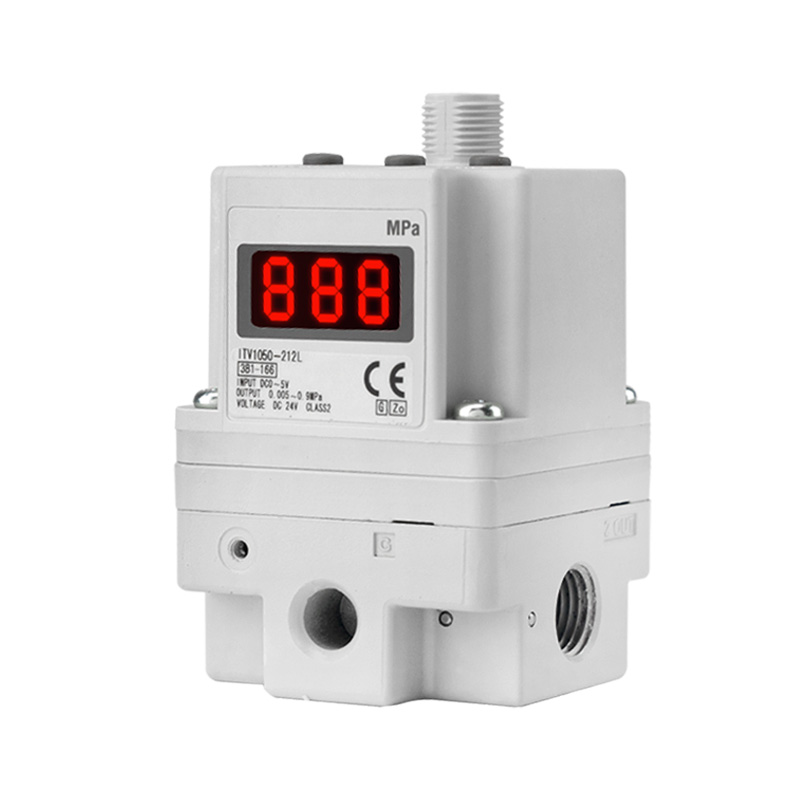

SOLH ITV korkean virtauksen sähköpneumaattinen suhteellinen venttiili on täysin vaihdettavissa vastaaviin SMC-malleihin. Suljetun silmukan paineen takaisinkytkentäjärjestelmä hyväksyy DC0–10 V:n jännitteen, 4–20 mA:n virran analogiset signaalit ja valinnaisen kenttäväylän tiedonsiirron, mukaan lukien CC-Link, PROFINET, EtherNet/IP, jotta saavutetaan portaaton, erittäin tarkka ilmanpaineen etäsäätö ±1 % FS-ohjaustarkkuudella ja IP65 pöly- ja roiskesuojauksella. Kolme sarjaa kattavat eri virtausalueet: ITV1100 mikropienelle virtaukselle, ITV2100 yleiselle keskivirtaukselle ja ITV3100 raskaalle suurelle virtaukselle 4400 l/min ANR asti, säädettävällä paineella 0,005 - 0,9 MPa. Se tukee Rc/NPT/G-kierteitä ja työntöliittimiä, sisäänrakennettua LED-digitaalinäyttöä ja itsediagnoosihälytystä DC24V:n matalan virransyötön alla. Laajalti käytetty suurireikäisten sylinterien toiminnassa, kalvon ja langan vakiojännityksen hallinnassa, puolijohde- ja optisissa tarkkuusprosesseissa, automaattisessa annostelussa ja pinnoituksessa, monivaiheisessa paineenvaihdossa hitsaus- ja niittauslaitteissa, useiden manuaalisten säätimien korvaamisessa digitaalisen keskitetyn paineenhallinnan toteuttamiseksi automatisoiduilla tuotantolinjoilla.

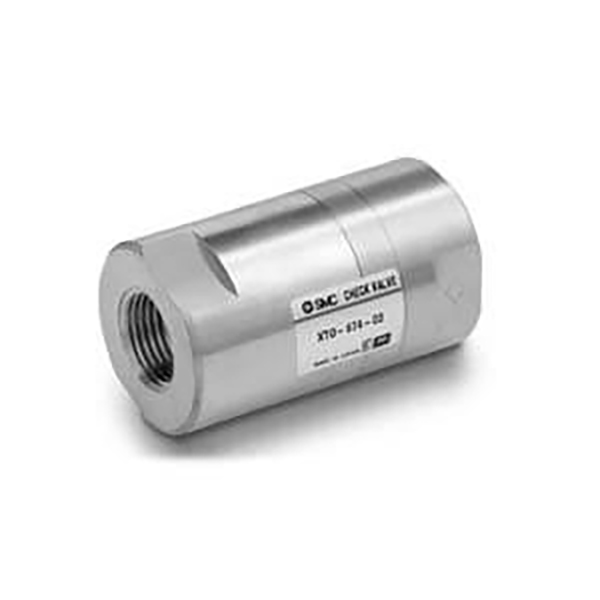

SOLH XTO674- ja INA14-inline-takaiskuventtiileillä on sama rakenteellinen alusta, jossa on erittäin alhainen 0,01 MPa halkeilupaine, joka on yhteensopiva sekä paineilman että puhtaan veden kanssa, mikä suojaa takaisinvirtausta vastaan ​​tyhjiö- ja matalapaineisissa nesteputkissa. XTO674 on kokonaan messingistä valmistettu kryogeeninen versio, joka toimii -30 ℃ asti; INA14-standardisarja tarjoaa messingistä tai ruostumattomasta teräksestä valmistettua SUS304-runkoa, joka on varustettu tavallisilla NBR-tiivisteillä sekä valinnaisella öljyn- ja korkean lämpötilan kestävällä FKM- ja säänkestävällä CR-tiivisteellä. Kompakti inline-kierrerakenne virtausnuolimerkinnällä voidaan asentaa suoraan putkistoon ilman ylimääräisiä kiinnikkeitä, mikä estää tehokkaasti alipainehäviön ja käänteisen ilmavirran, kun se asennetaan alipainegeneraattoreiden ja imukuppien väliin. Kahdessa sarjassa on identtiset yleismitat ja kierrekoot suoraa kenttävaihtoa varten ilman putkimuutoksia, ja niitä käytetään laajalti kryogeenisissa laitteissa, tyhjiötuotannon linjoissa, korroosionkestävissä korkean lämpötilan nestepiireissä ja yleisissä pneumaattisissa ja vesiputkissa yksisuuntaisessa paineen säilyttämisessä ja takaisinvirtauksen estämisessä.

SOLH HLH ultraohut L-kisko lineaarinen liukusylinteri ottaa käyttöön integroidun yksipuolisen kierrättävän pallonohjainkiskon, jossa on ohut matalaprofiilinen runko asennustilan säästämiseksi, kaksitoiminen pneumaattinen luisti, joka on tarkoitettu kevyiden kuormien tarkkuuteen. Porauskoot vaihtelevat 6, 10, 16 - 20 mm vakioiskuilla 5-60 mm, käyttöpaineella 0,15 ~ 0,7 MPa ja käyttölämpötilalla -20 ℃ - 70 ℃. Sylinterin rungossa on 4-suuntaiset asennuskierrereiät ja 3-sivuiset ilma-aukot joustavaa putkistoa varten. Liukuvaunussa on kiinnityskierrereiät ja kohdistustapin reiät ylä- ja etupinnassa. Vakiovarusteena on sisäänrakennettu magneettirengas, jossa on kaksi sivuuraa magneettisten kielikytkimien asentamista varten. Männänvarren ja kelkan välinen kelluva nivel eliminoi sivuttaisen sivukuorman ja varmistaa erinomaisen suoruuden ja pyörimisen eston. Verrattuna kaksikiskoisiin HLQ-sarjaan, HLH:ssa on ohuemmat ääriviivat ahtaassa kapeassa tilassa, jota käytetään laajasti 3C- ja puolijohteiden minitarkastusjiggeissä, kevyissä työntökiinnitysyksiköissä ja edestakaisin liikkuvissa asemointimekanismeissa kompakteissa automaatiokoneissa.

SOLH HLQ / HLQL kaksiakseliset liukusylinterit ottavat käyttöön kierrätyspallon lineaariohjaimia, mukaan lukien HLQ:n kompakti vakioversio sivulle asennetulla sylinterillä ja erittäin jäykkä symmetrinen HLQL-malli. Porauskoot vaihtelevat 6-25 mm iskunpituuksilla 10-150 mm. Kaksisuuntainen männänvarsirakenne tarjoaa vahvan työntövoiman ja erinomaisen vääntymisen ja pyörimisen eston. Sisäänrakennettu kelluva nivel männän ja liukukelkan välillä kompensoi epäkeskisiä sivuttaiskuormia. Jalustassa on 3-suuntaiset kiinnitysreiät, kun taas liukuvaunussa on monipintaiset kiinnitysreiät ja kohdistustapit; sivuraot magneettisille kielikytkimille ja sisäänrakennettu magneetti ovat vakiona. Saatavilla on useita puskurivaihtoehtoja: kaksinkertainen/yksi säädettävä ilmapuskuri, hydraulinen iskunvaimennin ja ulkoiset pysäytyslohkot tasaisen edestakaisen liikkumisen ja korkean toistuvan paikannustarkkuuden takaamiseksi. HLQ sopii keskikokoisiin ja pieniin kuormiin, joissa on rajoitettu tila, kun taas symmetrinen HLQL käsittelee raskaita kuormia ja vakavaa epäkeskosiirtoa. Käytetään laajasti automaattiseen siirtoon, tarkkuuskiinnitykseen ja lineaariseen asemointiin 3C:ssä, puolijohteiden kokoonpano- ja testauslaitteissa.

SOLH HLS / HLSL-kaksiakseliset liukusylinterit käyttävät linjakosketusrullaohjaimia, jotka tarjoavat paljon paremman jäykkyyden, toistuvan paikannustarkkuuden ja epäkeskisen kuormituksen kestävyyden kuin HLQ-palloohjainmallit. Saatavilla on kaksi versiota: vakio HLS sivulle asennetulla kompaktilla sylinterillä keskisuurille ja pienille kuormille ilman voimakasta siirtymää; symmetrinen HLSL keskitetyllä sylinterillä ja kahdella rinnakkaisrullalla raskaille kuormille, suurelle epäkeskiselle vääntömomentille ja erittäin tarkkoihin vaatimuksiin. Porauskoot kattavat 6–25 mm ja iskut 10–150 mm. Kaksoismäntävarret tarjoavat tehokkaan työntövoiman ja vääntöä estävän suorituskyvyn, kun taas sisäänrakennetut kelluvat nivelet eliminoivat sivuttaispoikkeutusjännityksen. Jalusta tukee 3-suuntaisia ​​kiinnitysreikiä, liukuvaunussa on monipintaisia ​​kiinnityskierteitä ja kohdistustappeja, ja magneettirengas ja anturipaikat ovat vakiona. Säädettävät ilmapuskurit, hydrauliset iskunvaimentimet ja ulkoiset mekaaniset pysäyttimet ovat valinnaisia ​​lisävarusteita. Käyttölämpötila vaihtelee -20 ℃ - 70 ℃. Käytetään laajasti puolijohde-, lääketieteellinen automaatio-, työstökonejiggeissä ja muissa raskaissa erittäin tarkoissa siirto- ja kiinnitysasemissa.
