KQ2Z Series Branch universaali uroskyynärpää

SOLH KQ2Z moniporttinen jakotukin push-in liittimet, SMC KQ2Z vastaava pneumaattinen jakaja. Neljä alatyyppiä: 1-in-2, pinottava KQ2ZF, 1-in-4 KQ2ZD ja 1-in-6 KQ2ZT. PBT-runko niklatulla messinkikierteellä, yhteensopiva PU/PA-putkien kanssa tyhjiö- ja ylipainepiireihin. Richge Technology tarjoaa vakaan varaston ja luotettavan valmistuksen automaatioilman jakeluun.

KQ2Z-sarjan moniporttiset jakotukin työntöliittimet | SMC KQ2Z:n vastaavat pneumaattiset halkaisijat

Tuotemerkki: SOLH by Richge Technology | KQ2Z:n monilähtöiset pneumaattiset jakotukin yhden kosketuksen liittimet







1. Tuotteen yleiskatsaus

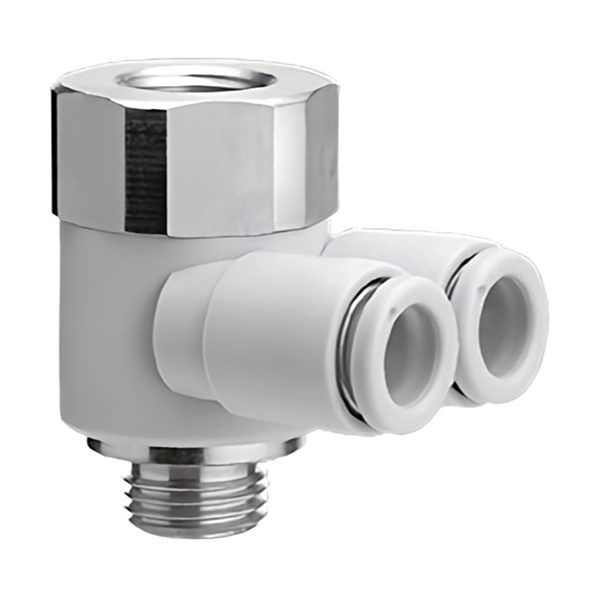

   KQ2Z-sarja kuuluu SOLH KQ2 pneumaattisten yhden kosketuksen liitosperheeseen. Se on uroskierteinen monihaarainen jakotukin liitin, jossa on yksi ilmanotto ja useita samanaikaisia ​​putken ulostuloja. Push-to-connect-rakenne työkaluvapaaseen letkun sisään- ja poistoon, käytetään keskitettyyn ilmanjakoon pneumaattisissa järjestelmissä. Neljä alamallia saatavilla:

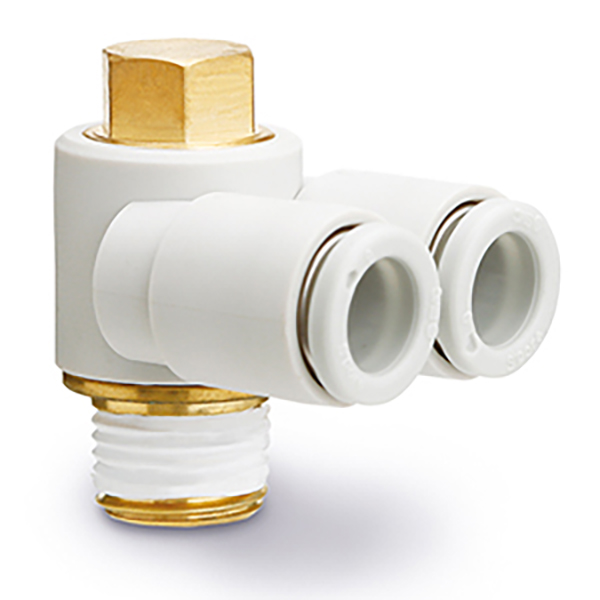

     KQ2Z: 1-in 2-out-kaksi porttia, ulkoinen kuusiokolokiinnitys

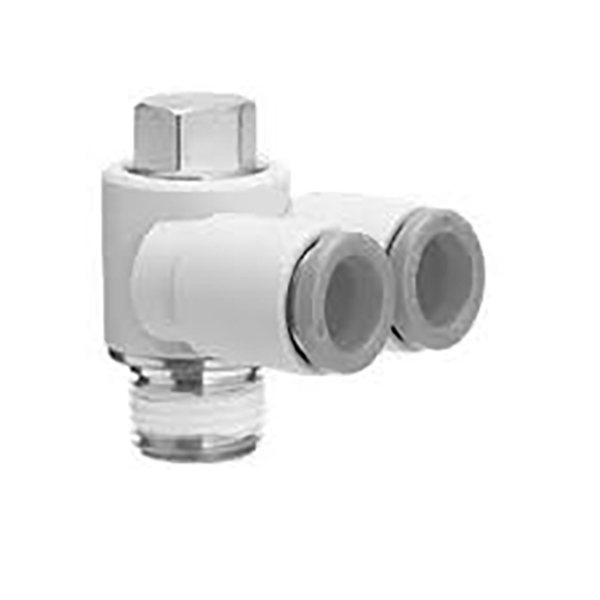

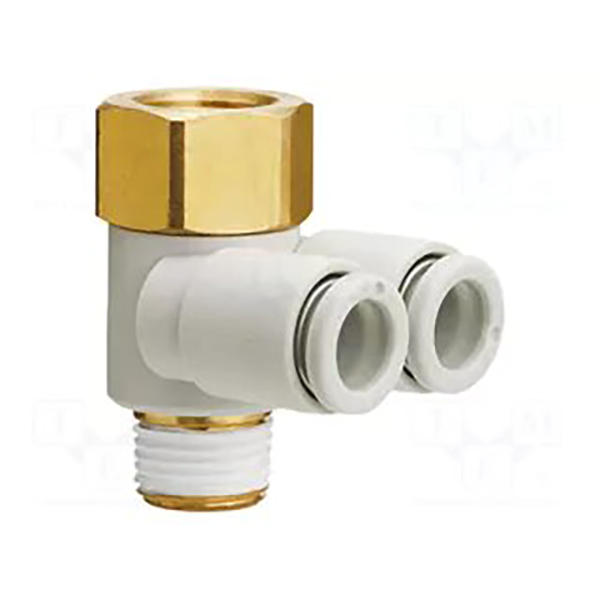

     KQ2ZF: 1-in 2-out pinottava jakotukki, ylempi Rc-uloskierre lisäjakotukkien peräkkäin

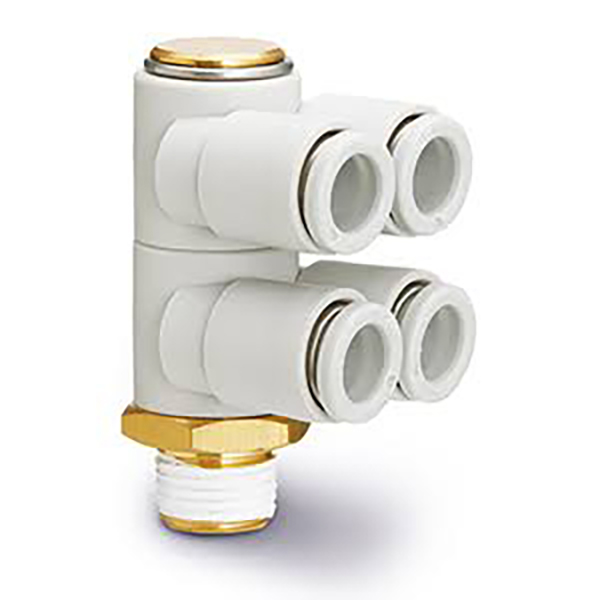

     KQ2ZD: 1-in 4-out nelisuuntainen haaratukki

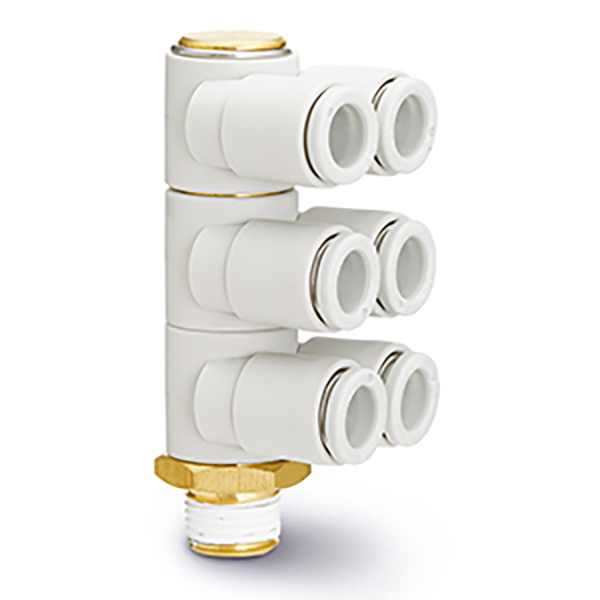

     KQ2ZT: 1 sisään 6 ulos kuusisuuntainen haaratukki

  Keskeiset edut: Kompakti jakotukkirakenne säästää asennustilaa. PBT-runko niklatulla messinkilangalla. Yhteensopiva PU / PA pneumaattisten letkujen kanssa, toimii sekä ylipaine- että tyhjiöpiireissä. Suora drop-in-korvaus alkuperäisille SMC KQ2Z -liittimille.


2. Mallikoodin selitys

 Muoto: KQ2Z □□ - □□S

     KQ2Z: Sarjakoodi moniporttiselle haarajakotukin liittimelle
     □□: Putken ulkohalkaisija ΦD (04 = 4 mm, 06 = 6 mm, 08 = 8 mm, 10 = 10 mm, 12 = 12 mm)

  Suffiksi:

     01S02S/03S/04S: Imperial R -uroskierre (1/8", 1/4", 3/8", 1/2")
     M5: Metrinen ulkokierre M5 × 0,8

     KQ2ZF: Pinottava versio, alempi R-ulkokierre + ylempi Rc-ulkokierre. Useita KQ2ZF:itä voidaan liittää päästä päähän ulostulomäärän laajentamiseksi.


3. Täydellinen malliluettelo

3.1 KQ2Z (1 sisään 2 ulostuloa, ulkoinen kuusiokolokiinnitys)

Malli

Miespuolinen lanka R

Putki ΦD

KQ2Z04-01S

R1/8

4

KQ2Z04-M5

M5 × 0,8

4

KQ2Z06-01S

R1/8

6

KQ2Z06-02S

R1/4

6

KQ2Z06-03S

R3/8

6

KQ2Z08-01S

R1/8

8

KQ2Z08-02S

R1/4

8

KQ2Z08-03S

R3/8

8

KQ2Z10-02S

R1/4

10

KQ2Z10-03S

R3/8

10

KQ2Z12-03S

R3/8

12

KQ2Z12-04S

R1/2

12

3.2 KQ2ZF (1 sisään 2 ulos pinottava tyyppi, R + Rc kierre)

Malli

R/Rc lanka

Putki ΦD

KQ2ZF04-M5

M5 × 0,8

4

KQ2ZF04-01S

R1/8

4

KQ2ZF06-01S

R1/8

6

KQ2ZF06-02S

R1/4

6

KQ2ZF08-01S

R1/8

8

KQ2ZF08-02S

R1/4

8

KQ2ZF10-02S

R1/4

10

KQ2ZF10-03S

R3/8

10

KQ2ZF12-03S

R3/8

12

KQ2ZF12-04S

R1/2

12

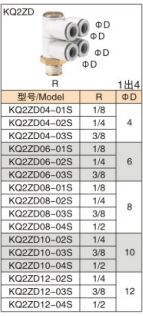

3.3 KQ2ZD (1 sisään 4 ulostuloa)

Malli

Miespuolinen lanka R

Putki ΦD

KQ2ZD04-01S

R1/8

4

KQ2ZD04-02S

R1/4

4

KQ2ZD04-03S

R3/8

4

KQ2ZD06-01S

R1/8

6

KQ2ZD06-02S

R1/4

6

KQ2ZD06-03S

R3/8

6

KQ2ZD08-01S

R1/8

8

KQ2ZD08-02S

R1/4

8

KQ2ZD08-03S

R3/8

8

KQ2ZD08-04S

R1/2

8

KQ2ZD10-02S

R1/4

10

KQ2ZD10-03S

R3/8

10

KQ2ZD10-04S

R1/2

10

KQ2ZD12-02S

R1/4

12

KQ2ZD12-03S

R3/8

12

KQ2ZD12-04S

R1/2

12

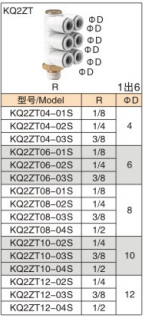

3.4 KQ2ZT (1 sisään 6 ulos)

Malli

Miespuolinen lanka R

Putki ΦD

KQ2ZT04-01S

R1/8

4

KQ2ZT04-02S

R1/4

4

KQ2ZT04-03S

R3/8

4

KQ2ZT06-01S

R1/8

6

KQ2ZT06-02S

R1/4

6

KQ2ZT06-03S

R3/8

6

KQ2ZT08-01S

R1/8

8

KQ2ZT08-02S

R1/4

8

KQ2ZT08-03S

R3/8

8

KQ2ZT08-04S

R1/2

8

KQ2ZT10-02S

R1/4

10

KQ2ZT10-03S

R3/8

10

KQ2ZT10-04S

R1/2

10

KQ2ZT12-02S

R1/4

12

KQ2ZT12-03S

R3/8

12

KQ2ZT12-04S

R1/2

12


4. Materiaalit ja tekniset tiedot

Tuote

Parametri

Rungon materiaali

PBT tekninen muovi, korkea lujuus ja iskunkestävyys

Kierrekomponentti

Nikkelipinnoitettua messinkiä, ruosteenesto ja korroosionkestävä

Tiivisterengas

NBR nitriilikumi

Yhteensopiva letku

PU-putki, PA nylon pneumaattinen putki

Työpaine

0 ~ 1,0 MPa, soveltuu tyhjiön alipaineelle

Käyttölämpötila

-20 ℃ ~ +60 ℃

Yhteysmenetelmä

Push-in asennus; puristusrengas letkun asettamiseksi/poistamiseksi


5. Sovellusskenaariot

     • Automaatiokoneet, robotti-imukuppijärjestelmät: yhden ilmalähteen monitiejako, korvaa perinteiset jakotukkilohkot ja säästä asennustilaa

     • Synkronoitu ilmansyöttö useille sylintereille, keskitetty putkisto kompaktien venttiilisaarten ympärille

     • KQ2ZF voidaan pinota sarjaan ulostulomäärän laajentamiseksi tarpeen mukaan, joustava jakotukkikokoonpano

     • Tuontikorvaus, SMC KQ2Z -sarjan jakotukin liittimien vaihtokorvaus


6. Asennusohjeet

     •  Leikkaa putken pää pystysuoraan litteäksi, työnnä letku kokonaan sovituspohjaan luotettavaa tiivistystä varten.

     •  Kiedo pieni määrä PTFE-teippiä ulkokierteisiin, kiristä kohtalaista kiristysmomenttia, jotta muovirunko ei halkeile.

     •  Putken irrotus: paina valkoista vapautusrengasta ja vedä putkea ulospäin samanaikaisesti.

     •  Takuu kierteiden tiivistys KQ2ZF-sarjassa. Älä ylitä nimellispainetta monivaiheisen pinoamisen jälkeen.
