Ilmasylinteri

SOLH CJP2 kompakti kaksitoiminen tappi pneumaattinen sylinteri on täysin vaihdettavissa vastaaviin SMC-malleihin. Porauskoot ovat Ø4/6/10/16 mm, jaettu CJP2:een (ilman magneettia) ja CDJP2:een (sisäänrakennettu magneettirengas). Puhdas kaksitoiminen muotoilu, jonka molemmissa päissä on kumityynyt iskujen ja melun vähentämiseksi. Verrattuna vanhaan CJP-sarjaan, se käyttää lyhyempää runkorakennetta ja saavuttaa 55-65% painonpudotuksen. Saatavilla on kuusi asennustyyliä: perus-, paneeli-, laippa-, jalkakiinnitys ja paljon muuta, jotka sopivat upotettuun asennukseen, aksiaaliseen kiinnitykseen ja sivuttaiseen asennukseen. Kaikissa kooissa on magneettirenkaat; jopa pienin Ø4-versio tukee kahta M9-sarjan magneettikytkintä kaksisuuntaista asennon palautetta varten. Kova-anodisoitu alumiinirunko ja NBR-tiivisteet mahdollistavat öljyttömän toiminnan, yli 3 miljoonan syklin käyttöiän ja tasaisen kaksisuuntaisen työntövoiman. Käytetään laajasti lyhyttahtisissa kaksisuuntaisissa push-pull-sovelluksissa, kuten mikrokomponenttien irrotuksessa 3C-teollisuudessa, painikkeiden kestävyystestauksessa, tarkkuusinstrumenttien hienosäädössä ja lääketieteellisten laitteiden pienoistoimilaitteissa. Valinnan aikana on varattava vähintään 30 %:n kuormitusvarmuusmarginaali. Valitse yksitoiminen CJP, jos vaaditaan jousipalautusta, ja CJ1-ultraminisylinteri erittäin ahtaaseen, erittäin kevyeen kuormatilaan.

SOLH CJP yksitoiminen jousipalautteinen mikrotappi pneumaattinen sylinteri on täysin vaihdettavissa vastaaviin SMC-malleihin. Porauskoot kattavat Ø4/6/10/16 mm, mukaan lukien CJP (ilman magneettirengasta) ja CDJP (sisäänrakennettu magneettirengas) -versiot. Yksitoiminen rakenne ulottuu ilmansyötön alle ja vetäytyy automaattisesti sisään jousen avulla, kun ilma katkaistaan, ja virrankatkaisun palautusturvaominaisuus. Ilman sisäänrakennettua pehmustetta se tarjoaa nopean vasteen ja maksimaalisen pyöräilytaajuuden jopa 250 cpm. Saatavilla on kaksi asennustyyliä: paneelikiinnitys B ja uppoasennus S. Erittäin lyhyt runko voidaan upottaa koneen sisään asennustilan säästämiseksi. Kova-anodisoitu messinkitynnyri ja NBR-tiivisteet tukevat öljytöntä puhtaan ympäristön toimintaa yli 3 miljoonan syklin käyttöiällä. Käytetään laajalti yksisuuntaiseen poistoon, paikannuspysäykseen, miniajoneisiin jigi-ajoihin, 3C-painikkeen kestävyystestaukseen ja muuhun lyhyttahtiseen yksisuuntaiseen käyttöön. Valinnan aikana suositellaan vähintään 50 % työntövoiman turvamarginaalia. Valitse kaksitoiminen CJP2-malli kaksisuuntaiseen push-pull-liikkeeseen ja CJ1-ultraminisylinteri erittäin kevyeen hyötykuormaan erittäin ahtaassa tilassa.

SOLH CDJ2 ruostumattomasta teräksestä valmistettu kynätyyppinen mini pneumaattinen sylinteri on täysin vaihdettavissa SMC CJ2 -sarjan kanssa, saatavana reikäkoossa φ6/10/16 sisäänrakennetulla magneettirenkaalla, joka on yhteensopiva magneettisten asentokytkimien kanssa. Valmistettu 304 ruostumattomasta teräksestä valmistetulla piipulla ja männänvarrella ruosteenkestävyyden ja lievän korroosionestokyvyn takaamiseksi, soveltuu kosteisiin, elintarvikelaatuisiin, lääketieteellisiin ja puhtaisiin ympäristöihin. Raidetankoton puristettu päätykappale tarjoaa kompaktin ja kevyen ääriviivan. Täydelliset versiot kattavat kaksitoimisen vakiotyypin CDJ2B, yksitoimisen jousipalautuksen CDJ2E, yksitoimisen jousen CDJ2ET ja CDJ2KB pyörimättömän kuusikulmaisen männänvarren kiertymisen estoon. Tavallinen kumityyny; Z-ilmatyyny on valinnainen mallille φ10/16, joka vähentää iskuja suurella nopeudella. Minimikäynnistyspaine saavuttaa 0,06 MPa, mikä tukee jatkuvaa öljytöntä toimintaa yli 5 miljoonan syklin käyttöiällä. Saatavilla on täysi sarja asennustarvikkeita, mukaan lukien laippa, jalkatuki ja kaksoishaarukka. C85- ja MI-minisylintereihin verrattuna CDJ2 tarjoaa monipuolisemmat tekniset tiedot ja paremman kustannustehokkuuden. Käytetään laajasti korkeataajuiseen lineaariseen työntö-pull-liikkeeseen suljetun tilan laitteissa 3C-testaukseen, elintarvikekoneisiin ja lääketieteelliseen automaatioon. Valinnan aikana suositellaan vähintään 50 %:n turvamarginaalia työntövoimalle.

SOLH CJ2K ruostumattomasta teräksestä valmistettu ei-pyörivä minisylinteri kuuluu CJ2-sylinteriperheeseen ja siinä on täysimittainen vaihdettavuus tuodun alkuperäisen CJ2K:n kanssa. Porauskoot kattavat Φ10 ja Φ16. Varustettu kuusikulmaisella männänvarrella ja sisäänrakennetulla ohjausrakenteella mekaaniseen kiertymisen estoon. Pyörimistoleranssi: ≤±1,5° Φ10:lle ja ≤±1° Φ16:lle, mikä eliminoi kuorman taipumisongelmat, joita esiintyy tavallisissa pyöreätankoisissa sylintereissä edestakaisen liikkumisen aikana. Valmistettu ruostumattomasta teräksestä valmistettuun 304-tynnyriin, joka kestää ruostetta ja kosteutta, ja siinä on ohut ja kompakti ääriviiva. Kolme toimintatilaa ovat valinnaisia: kaksitoiminen, yksitoiminen jousipalautus ja yksitoiminen jousipidennys. Sisäänrakennettu magneettirengas on valinnainen, yhteensopiva M9BW-magneettikytkimien kanssa asennon palautetta varten. Tavalliset kumityynyt molemmissa päissä; öljytön toiminta tuettu mekaanisella käyttöiällä jopa 8 miljoonaan jaksoon asti. Saatavilla on useita asennusvaihtoehtoja, mukaan lukien perustyyppi, jalkakiinnitys, laippakiinnitys ja kaksoishaarukkakiinnitys. Ihanteellinen sovelluksiin, jotka edellyttävät päätykiinnittimien kiinteää kulma-asentoa, kuten litteän jigin työntö 3C-automaatiossa, kameroiden lineaarinen syöttö optista tarkastusta varten, työkappaleen kuljetus ohjausrakojen sisällä ja litteiden työkappaleiden irrotus. Normaalia CJ2 pyöreän sauvan sylinteriä suositellaan, jos kulmarajoitus on tarpeeton ja kustannustehokkuus on etusijalla. Männän varteen liiallista radiaalista sivukuormitusta tulee välttää, jotta estetään ohjausholkin hankaus ja pyörimisen eston tarkkuuden heikkeneminen.

SOLH CM2/CDM2 ruostumattomasta teräksestä valmistettu pyöreä pneumaattinen sylinteri on JIS B 8356 -standardin mukainen ja on täysin vaihdettavissa SMC CM2 -sarjan kanssa, jota tarjotaan porauskoossa φ20/25/32/40 mm. Sen ulostulotyöntövoima vaihtelee mikrokynätyyppisten sylintereiden ja vakiokynäsylintereiden välillä. Tynnyri, männänvarsi ja päätykappaleet käyttävät ruostumatonta 304-terästä, mikä tarjoaa ruosteenkestävyyden ja sietokyvyn kosteille, heikkoille happamille ja heikkoille emäksisille ympäristöille, jotka sopivat puhtaisiin automaatiolinjoihin elintarvike-, lääke- ja elektroniikkateollisuudessa. Täydellinen valikoima vaihtoehtoja sisältää CDM2B-standardin kaksitoimisen tyypin, CM2S/CM2T yksitoimisen jousipalautuksen/jatkettavan, CM2W-kaksoistangon synkronisen sylinterin ja CM2K kuusikulmaisen ei-pyörivän sauvan sylinterin. CDM2-versioissa on sisäänrakennettu magneettirengas, joka on yhteensopiva M9B- ja A93-magneettikytkimien kanssa asennontunnistusta varten. Vakiokumityyny on varustettu; pääte Ilmatyyny on valinnainen iskumelun vähentämiseksi nopeassa käytössä. Matalakitkainen tiiviste mahdollistaa öljyttömän toiminnan yli 8 miljoonan syklin käyttöiällä. Useita kiinnitystyylejä tuetaan: perustyyppi, jalkakiinnitys, laippa, haarukka ja nivelkiinnitys. Käytetään laajasti keskikuormituksessa työntö-, nosto-, asemointi- ja kiinnitystehtävissä. Mallin valinnan aikana on varattava vähintään 50 % työntövoiman turvallisuusmarginaali.

SOLH CM3 lyhyet ruostumattomasta teräksestä valmistetut minisylinterit ovat päivitettyjä ja kompakteja korvikkeita perinteisille CM2-sarjan pneumaattisille toimimoottoreille. Ne on valmistettu kokonaan ruostumattomasta 304-teräksestä, ja ne tarjoavat erinomaisen ruosteen- ja heikon happo-alkalikorroosionkestävyyden, joka sopii elintarvike-, lääke- ja puhtaaseen työpajaympäristöön. Optimoitu rakenne lyhentää kokonaispituutta jopa 29 mm ja alentaa painoa 21 % yhdistettynä nelisuuntaisiin ilma-aukoihin, mikä mahdollistaa joustavan monikulma-asennuksen kapeaan laitetilaan. Useat versiot, mukaan lukien kaksitoiminen, jousitoiminen, kaksinkertainen varsi ja pyörimisen estävä männänvarsi, täyttävät erilaiset lineaarisen käyttövaatimukset; CDM3 magneettinen versio tukee magneettisen kytkimen tunnistusta PLC:n automaattiseen lukituksen ohjaukseen. Matalakitkainen öljytön tiiviste takaa yli 8 miljoonan vakaan käyttöjakson. Tehtaamme ylläpitää massatuotantoa ja riittävää spot-varastoa, jota käytetään laajasti lääketieteellisissä pakkauksissa, elektroniikkakokoonpanossa ja elintarviketeollisuuden automatisoidussa paikannuksessa.

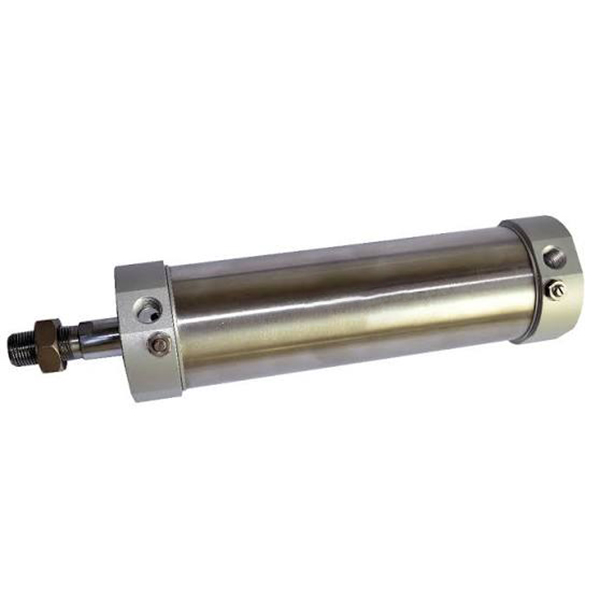

SOLH MG -sarjan ruostumattomasta teräksestä valmistetut pneumaattiset minisylinterit on suunniteltu JIS-teollisuusstandardien mukaisesti, ja ne tarjoavat kustannustehokkaita vaihtoehtoja SMC CM2- ja CM3-sarjoille, joissa on täydellinen vaihdettavuus suoraan vaihtoon ja tuotantolinjan jälkiasennukseen. Ne on valmistettu ruostumattomasta teräksestä valmistettuun SUS304-piippuun ja männänvarteen yhdistettynä erittäin lujaan alumiinipäätykansiin, ja ne tarjoavat erinomaisen ruosteenkestävyyden korkeaa kosteutta, pölyä, heikkoa happoa ja heikkoa alkaliympäristöä vastaan, ja ne sopivat täydellisesti elintarvike-, lääke- ja pakkausautomaatioon. Niitit rullaava puristus kiinnittää piipun ja päätykappaleet tiukasti ja takaa erinomaisen tärinänvaimennusvakauden pitkäaikaisen korkeataajuisen edestakaisen aikana. Täydellinen valikoima kattaa tavalliset kaksitoimiset, jousitoimiset yksitoimiset virrankatkaisutyypit, synkroniset kaksoissauvat ja päivitetyt mallit, joissa on manuaalisesti säädettävät ilmatyynyt iskujen ja melun vaimentamiseksi nopeissa jaksoissa. Matalakitkainen komposiittitiiviste sisäänrakennetuilla öljyn varastointiurilla tukee öljytöntä huoltovapaata toimintaa yli 8 miljoonan työjakson ajan. Jokaiseen yksikköön on esiasennettu sisäänrakennettu magneettirengas, joka on yhteensopiva SMC M9B- ja Airtac CS1-G -anturien kanssa reaaliaikaisen asennonpalautteen ja PLC-automaattisen kytkentäohjauksen toteuttamiseksi. Tasaisen massatuotannon ja riittävän ulkomaisen varaston tukemana näitä kustannustehokkaita sylintereitä käytetään laajalti keskitason automatisoiduissa laitteissa, jotka toimivat kosteissa ja lievästi syövyttävissä työpajaympäristöissä.

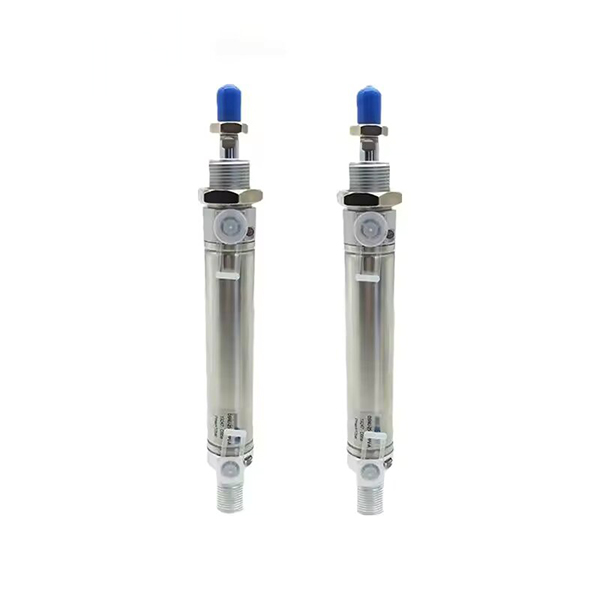

SOLH DSNU ruostumattomasta teräksestä valmistetut mini pneumaattiset sylinterit ovat tiukasti ISO 6432 & CETOP RP52P kansainvälisten standardien mukaisia, täysin vaihdettavissa alkuperäisiin FESTO DSNU sylintereihin, yhteensopivat myös SMC CM2- ja Airtac MG -sarjojen kanssa suoraa drop-in vaihtoa varten. Se on valmistettu kokonaan ruostumattomasta SUS304-teräksestä tynnyristä ja männänvarresta taotuilla alumiinipäätyillä, ja se tarjoaa erinomaisen ruosteenkestävän ja korroosionestokyvyn, joka kestää korkeaa kosteutta, heikkoja happoja ja heikkoja alkaliympäristöjä, ja se sopii täydellisesti elintarvike-, lääke- ja hygienialaatuisille tuotantolinjoille. Rullapuristettu päätyliitos varmistaa vankan rakenteellisen vakauden tärinää vastaan. Se tukee erilaisia ​​muunnelmia, mukaan lukien kaksitoiminen, jousitoiminen yksitoiminen ja DSNU-S ultra-lyhyt kompakti versio; valinnainen PPV itsesopeutuva ilmatyyny säätää automaattisesti vaimennusta 0,1–1,0 MPa painealueella vakaan nopean edestakaisen liikkeen aikaansaamiseksi. Matalakitkainen komposiittitiiviste mahdollistaa öljyttömän toiminnan yli 8 miljoonan syklin käyttöiällä; sisäänrakennettu magneettirengasvaihtoehto toimii yleisten magneettisten antureiden kanssa PLC-asennon takaisinkytkennän saamiseksi. Ylläpidämme vakaata massatuotantoa ja riittävää maailmanlaajuista spot-varastoa, jota käytetään laajalti elintarvikejalostuksessa, lääketieteellisissä pakkauksissa, elektroniikan kokoonpanoissa ja kovassa kunnossa olevissa automatisoiduissa asemissa.

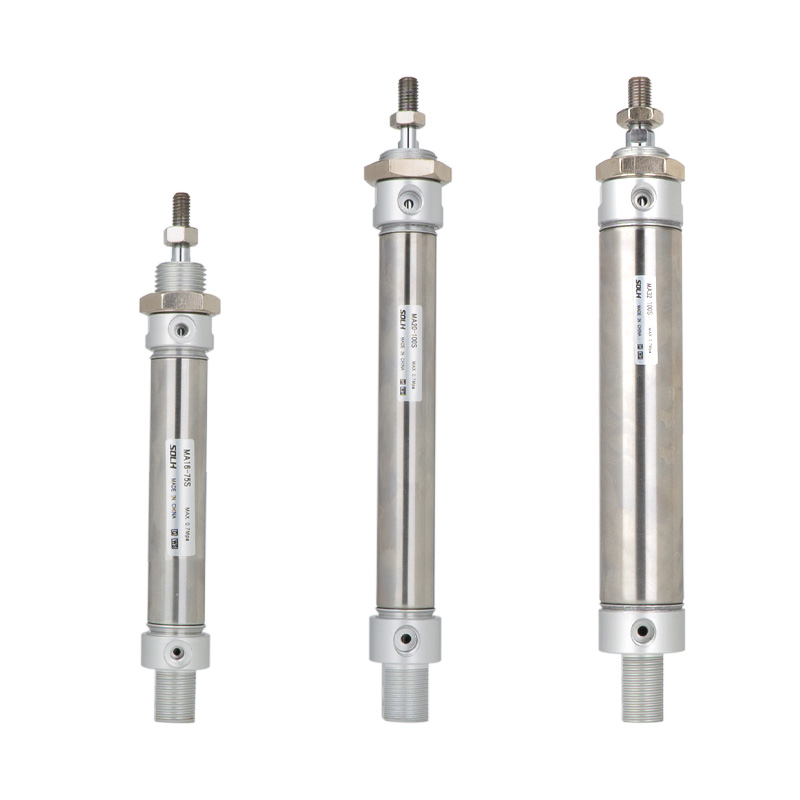

SOLH MA:n taloudellinen ruostumattomasta teräksestä valmistettu pneumaattinen minisylinteri kattaa porauskoot φ16/20/25/32/40/50/63 mm ja on vaihdettavissa SMC CM2/CM3 -sarjan kanssa erinomaisella kustannustehokkuudella. Siinä on 304 ruostumattomasta teräksestä valmistettu piippu ja männänvarsi sekä alumiiniseoksesta valmistetut päädyt, jotka tarjoavat ruosteenkestävyyden kosteaan, lievästi syövyttävään ympäristöön sekä puhtaat tuotantolinjat elintarvike-, elektroniikka- ja pakkausteollisuudelle. Täydelliset versiot sisältävät MA-standardin kaksitoimisen mallin, MTA yksitoimisen jousipalautuksen, MSA yksitoimisen jousen jatkeen, MAD-kaksoistangon synkronisen sylinterin ja MAJ-iskun säädettävän tyypin. MAC-versio säädettävällä ilmatyynyllä on valinnainen nopeaan käyttöön. Kaikissa malleissa on sisäänrakennettu magneettirengas, joka on yhteensopiva CS1-G- ja M9B-magneettikytkimien kanssa asennon palautetta varten. Vakiokumityyny toimitetaan, ja valinnainen säädettävä ilmatyyny vähentää tehokkaasti iskuja ja melua. Rullapuristettu päätykansirakenne varmistaa vakaan suorituskyvyn ja mahdollistaa öljyttömän toiminnan yli 5 miljoonan syklin käyttöiällä. Saatavilla on useita kiinnitystarvikkeita, mukaan lukien sylinterimäinen pyrstö, haarukkapää, laippa, jalkatuki ja kaksoishaarukka, jotka sopivat erilaisiin laiteasetelmiin. Ihanteellinen kevyisiin ja keskiraskaisiin automaatioprojekteihin budjettirajoitteilla. Valinnan aikana suositellaan vähintään 50 % työntövoiman turvamarginaalia.
