Ilmasylinteri

SOLH SDA neliömäinen ultraohut kompakti sylinteri on taloudellinen kompakti pneumaattinen toimilaite. Sen rungon pituus on vain 1/2 ~ 1/3 tavallisista raidetangon sylintereistä ja tukee upotettua asennusta tilan säästämiseksi. Asennusmitat ovat vaihdettavissa Airtac ACQ- ja SMC CQ2 -sarjojen kanssa. Se tarjoaa kattavat vaihtoehdot: kaksitoimiset, SSA/STA yksijousipalautus, SDAD twin tank, SDAJ säädettävä isku ja SDAS-magneetilla varustetut mallit. Sisäänrakennetut kumipuskurit molemmissa päissä vaimentavat iskuja ja vähentävät melua. Rasvavarastoitu vähäkitkainen tiiviste mahdollistaa pitkäaikaisen öljyttömän käytön. Porauskoot φ12 ~ 100 mm, sopivat lyhyen iskun työntämiseen, kiinnittämiseen ja sijoitteluun, laajalti käytössä 3C-automaatiossa, pakkauskoneissa ja kiinnikkeissä kustannustehokkaana ratkaisuna rajoitettuihin laitteisiin.

SOLH RQ ohut sylinteri on vaihdettavissa SMC RQ/RDQ -sarjan kanssa. Siinä on innovatiivinen renkaaton sisäänrakennettu ilmatyynyrakenne, jossa on 3 kertaa CQ2-kumipuskurin energian absorptiokyky ja 50 % alhaisempi toimintamelu. Erittäin ohut neliömäinen tynnyri on 20 % lyhyempi kuin perinteiset ohuet ilmatyynysylinterit, ja asennusmitat sopivat CQ2- ja CQS-malleihin suoraa päivitystä varten. Vaihtoehdot kattavat ei-magneettisen RQ:n, magneetilla varustetun RDQ:n ja lukittavan RLQ:n pystysuoraan kuormitukseen putoamisenestoa varten. Soveltuu jatkuvaan nopeaan edestakaisin nopeudella 50-500 mm/s. Porauskoot φ20 ~ 100 mm ja tukee öljytöntä toimintaa. Käytetään laajasti nopeassa automaatiossa lastaamisessa/purkussa, tarkassa kiinnityksessä ja sijoittelussa, joka vaatii vähäistä iskua ja hiljaista.

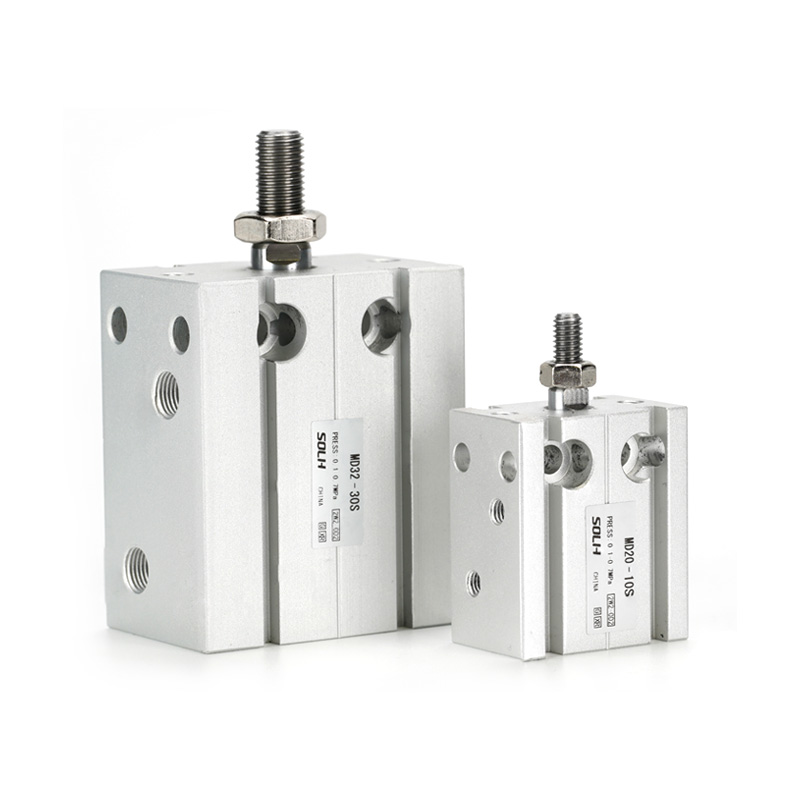

Moniasentoinen vapaasti asennettava kompakti SOLH MD -sylinteri on varustettu kierteitetyillä kiinnitysrei'illä lohkon rungon kuudella sivulla kiinnikkeettömään asennukseen missä tahansa kulmassa, 30 % ~ 50 % ohuempi kuin tavalliset pyöreät sylinterit sopimaan kapeaan, tiheään laitteistoon. Viisi alamallia kattavat kaikki työtilat: vakio yksisauvainen kaksitoiminen MD, yksitankoinen yksitoiminen MSD (jousipidennys) / MTD (jousi sisäänveto), vääntöä estävä kaksoissauva MDD ja iskusäädettävä kaksitankoinen MDJ. Porauskoot vaihtelevat 6 - 32 mm vakioiskuilla 5-60 mm. Jokaisessa yksikössä on sisäänrakennettu kumipuskuri ja kaksi sivupaikkaa magneettisia antureita varten; suffix-S tarkoittaa integroitua kestomagneettia, joka on yhteensopiva CMSH/DMSH-kiekkokytkimien kanssa. Männänvarressa on integroitu itsevoiteleva holkki öljyttömän sujuvan toiminnan varmistamiseksi. Kaksitankoiset versiot eliminoivat sivuttaisen taipuman siirtymäkuormituksesta, kun taas MDJ:ssä on takasäätöruuvi joustavaa iskun hienosäätöä varten. Käytetään laajasti pienikokoisten jigien kevyisiin kiinnityksiin, irrotukseen, puristamiseen ja tarkkaan sijoittamiseen 3C-, puolijohde- ja yleisissä pienissä automaatiokoneissa.

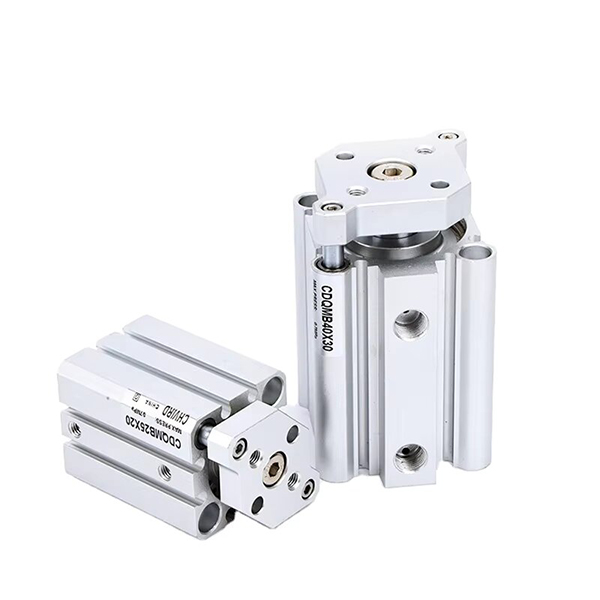

SOLH CQM erittäin jäykkä ohjattu ohut sylinteri on vaihdettavissa SMC CQM / CDQM: n kanssa. Rakennettu ohuelle CQ2-sylinterirakenteelle integroiduilla rinnakkaisilla kaksoisohjaintangoilla, se säilyttää saman rungon pituuden kuin CQ2 ja eliminoi ulkoisten ohjainten tarpeen. Sen sivuttaiskuormitusvastus on 2–4 kertaa suurempi kuin tavallisissa CQ2-sylintereissä männänvarren pyörimistoleranssilla ≤±0,2°. Vaihtoehtoja ovat muun muassa ei-magneettinen CQM, magneetti varustettu CDQM ja CQM-XB24 pitkä käyttöikämalli. Varustettu kumipuskurilla molemmissa päissä ja tukee öljytöntä toimintaa. Porauskoot φ12~100mm, asennusmitat yhteensopivat CQ2/CQS:n kanssa. Ihanteellinen lyhyttahtiseen tarkkuustyöntämiseen ja kiinnikkeiden kiinnitykseen siirtymäkuormalla elektroniikan kokoonpanoautomaatiossa.

SOLH MXJ erittäin pienikokoinen, tarkkuus pneumaattinen liukupöytä on vaihdettavissa SMC MXJ -sarjan kanssa. Varustettu integroidulla ruostumattomasta teräksestä valmistettulla lineaarisella ohjaimella, se saavuttaa 0,005 mm:n yhdensuuntaisuuden tarkkuuden ja toistuvan paikannustarkkuuden ±0,01 mm. Erittäin ohut kevyt runko tukee ylä-, ala- ja sivukiinnitystä, 30% ~ 50% pienempi kuin MXQ-liukupöydät. Porauskoot φ4,5–16 mm, varustettu kaksipäätyisillä kumipuskurilla ja valinnaisilla metallirajoittimilla 0–5 mm säädettävälle iskunpituudelle. Symmetrinen muotoilu mahdollistaa putkien ja antureiden vaihdon vasemmalle ja oikealle, mikä sopii öljyttömiin puhtaisiin ympäristöihin. Pystyy vakaaseen korkeataajuiseen lyhytiskuliikenteeseen, jota käytetään laajalti mikronitason lineaarisessa liikkeessä 3C-mikrokäsittelyssä, optisessa tarkastuksessa, miniatyyrikokoonpanossa ja kompakteissa lääketieteellisissä automaatiolaitteissa.

SOLH MXP erittäin tarkka pneumaattinen liukupöytä on vaihdettavissa SMC MXP -sarjan kanssa. Se käyttää integroitua martensiittista ruostumattomasta teräksestä valmistettua runkoa ja sisäänrakennettua pallon lineaariohjainta, mikä saavuttaa 0,004 mm:n kulkusuuntaisuuden, kiertovirheen ±0,03 asteeseen ja toistuvan paikannustarkkuuden ±0,01 mm. Erittäin kapea, kompakti runko on 10 % ~ 20 % ohuempi kuin MXJ-malleissa, ja se tukee kolmipuolista asennusta ja kytkettävää aksiaali-/sivuputkistoa. Porauskoot φ6 ~ 16 mm varustettu vakiokumipuskureilla, valinnaisilla metallirajoittimilla ja hydraulisilla puskureilla, jotka ovat saatavilla φ8:lle ja sitä korkeammalle. Se tukee öljytöntä puhdasta ympäristöä ja vakaata korkeataajuista siirtoa. Ihanteellinen suljetun tilan automaatioasemille, jotka vaativat tiukkaa liiketarkkuutta, kuten optista tarkastusta, sirujen liittämistä, mikrokomponenttien kokoonpanoa ja ensiluokkaisia ​​lääketieteellisiä laitteita.

SOLH MXH kapea kompakti pneumaattinen liukupöytä on vaihdettavissa SMC MXH -sarjan kanssa. Se toimii kaksoismännällä ja on varustettu kiertävällä pallonohjainkiskolla, ja siinä on erittäin kapea runko, joka sopii tiheään vierekkäiseen asetteluun. Siinä on erinomainen poikkeaman ja vääntymisen estokyky ja vääntömomentti, joka on noin 6-kertainen perinteisiin MXU-liukukappaleisiin verrattuna, toistuva paikannustarkkuus ±0,02 mm ja suurin vakioisku jopa 60 mm. Se tukee 4-suuntaista asennusta ja 3-sivuista putkistoa, ja siinä on sisäänrakennettu magneetti, joka on yhteensopiva useiden magneettikytkimien kanssa, kaksipäiset kumipuskurit ja mahdollistaa jatkuvan öljyttömän käytön. Porauskoot φ6 ~ 20 mm, käytetään laajalti 3C-komponenttien ja pienten muoviosien keskitarkkuuteen pitkäiskun suurtaajuiseen siirtoon uloke- tai yksipuolisella kuormituksella rajoitetuissa automaatiolaitteissa.

SOLH MXS erittäin jäykkä integroitu pneumaattinen liukupöytä on täysin vaihdettavissa SMC MXS -sarjan kanssa. Se käyttää kaksoismäntäkäyttöä ja esikuormitettuja poikittaisrullan ohjauskiskoja, jotka takaavat nollavälin liikkeen. Se tuottaa kaksinkertaisen työntövoiman kuin yksisylinterisillä liukukappaleilla samalla reiällä ja toistuvan paikannustarkkuuden ±0,01 mm asti. Erittäin ohut integroitu rakenne säästää 30 % ~ 50 % asennustilaa verrattuna jaettuun sylinteriin ja ulkoisiin ohjaussarjoihin. Kolmipuolinen kiinnitys paikoitustapin rei'illä (alhaalla, sivulla ja aksiaalisesti) on tuettu. Porauskoot φ6-25mm vakioiskuilla 10-150mm, valinnaiset 0-5mm iskunsäätimet. Sisäänrakennettu magneetti sopii magneettikytkimiin ja mahdollistaa öljyttömän käytön. Käytetään laajasti erittäin jäykkyyteen, erittäin tarkkaan lineaariseen siirtoon puolijohde-, 3C-tarkkuuskokoonpano- ja optisten komponenttien kohdistusasemissa.

SOLH MXQ edullinen pneumaattinen liukupöytä on vaihdettavissa SMC MXQ -sarjan kanssa. Se käyttää kaksoismäntäkäyttöä ja esikuormittamatonta kierrättävää pallonohjainta, joka on rakennettu erittäin ohueksi ja kevyeksi integroiduksi yksiköksi, jonka korkeus ja paino ovat alhaisemmat kuin MXS:ssä, ja se saavuttaa ±0,02 mm:n toistuvan paikannustarkkuuden. Saatavilla on kolmipuolinen asennus, jossa on kohdistustapin reikiä (alhaalla, sivulla ja aksiaalisesti). Porauskoot φ6-25mm, vakioiskut 10-150mm, valinnaiset 0-5mm iskunsäätimet. Sisäänrakennettu magneetti sopii magneettikytkimiin ja tukee öljytöntä käyttöä. Kustannustehokkaana lineaarisena perustoimilaitteena se sopii budjettiherkkiin projekteihin ja sitä käytetään laajalti pienten elektronisten ja muoviosien ja vakiotarkkuuden automatisoitujen kokoonpanolinjojen kevyeen suurtaajuiseen siirtoon.
