Ilmasylinteri

SOLH MGF matalaprofiilinen ohjauspöytäsylinteri on täysin vaihdettavissa vastaavien SMC-vastineiden kanssa. Suunniteltu integroidulla halkaisijaltaan suurella samankeskisellä ohjausholkilla, se rikkoo perinteisten kaksoisohjaustankosylinterien suuntarajoitukset ja tarjoaa tasaisen 360° taipumisen eston epäkeskisiä kuormia vastaan. Sen kokonaisasennuskorkeus on pienempi 15 % ~ 20 % verrattuna MGQ-sarjaan erittäin litteän ja kompaktin asettelun saavuttamiseksi. Saatavilla olevat porauskoot: φ40, φ63, φ100 mm vakiolyhyillä iskuilla 30 mm - 100 mm, optimoitu lyhyttahtia raskaaseen käyttöön. Sisäänrakennetut pyörimisen estotapit tarjoavat äärimmäisen suuren vääntömomentin jopa 409 N·m φ100-mallille, vakaa epäkeskovoiman vaikutuksesta kaikista suunnista ilman jumiutumista tai siirtymistä, ja pyörimisen eston huipputarkkuus on ±0,05°. Kaksisuuntainen ylhäältä ja alhaalta kiinnitys on tuettu; Rungon kolmella sivulla olevat T-urat mahdollistavat magneettikytkimien asennuksen neljälle sivulle. Vakiovarusteena ovat kaksipäätiset kumipuskurit ja öljytön huoltovapaa toiminta. 10-etuliiteinen vähäpölyinen puhdas versio täyttää puolijohde-, 3C-elektroniikka- ja lääkekorjaamojen tiukat vaatimukset. Noin 15 % tavanomaisia ​​rakenteita kevyempi, sitä käytetään laajalti työkappaleen nostoon, jigien irrotukseen, aseman indeksointiin ja lyhyen matkan raskaaseen työntämiseen. Se on ihanteellinen kompakti pneumaattinen toimilaite, joka vaatii monisuuntaista taipumisenestoa ja suurta vääntömomenttikapasiteettia rajoitetussa asennustilassa.

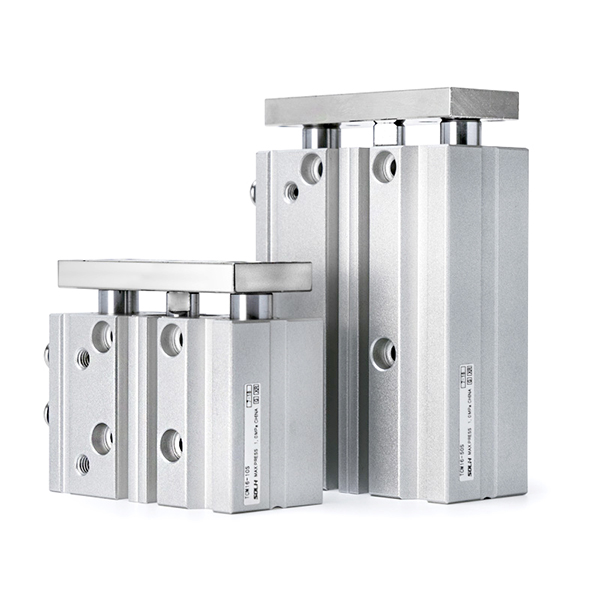

SOLH TC -sarjan kolmiakselinen ohjaustankosylinteri on suora drop-in -korvaus SMC MGP -sarjalle. Siinä on integroitu kolmiakselinen rakenne, joka koostuu kahdesta ohjaustangosta ja keskimmäisestä männänvarresta ja joka on erittäin jäykkä. Sen vääntökestävyys ja sivuttaiskuormituskyky ovat yli kaksi kertaa verrattuna tavanomaisiin kaksoisohjaustankoisiin sylintereihin, mikä estää tehokkaasti taipumisen ja asennon siirtymisen. Saatavilla olevat porauskoot vaihtelevat φ6 mm:stä 100 mm:iin kahdella ydinversiolla: TCL-tarkkuuskuulalaakerityyppi tarjoaa erittäin alhaisen kitkan ja tasaisen liikkeen korkeataajuiseen nostoon ja tarkkuuteen; TCM messingiseoksesta valmistettu liukulaakerityyppi tarjoaa erinomaisen kulutuskestävyyden ja iskunkestävyyden raskaille kuormille, pölyisissä ympäristöissä ja kuljetinlinjojen pysäytystoiminnoissa. Vakioiskut kattavat 5 mm - 500 mm. Valinnaisiin kokoonpanoihin kuuluu J-tyyppinen iskunsäätö (säädettävä alue enintään 50 mm) ja -T korkean lämpötilan versio, joka toimii tasaisesti -20 ℃ - 120 ℃. Vakiokokoonpanot sisältävät sisäänrakennetut magneettirenkaat, kaksipäiset kumipuskurit ja öljyttömän huoltovapaan toiminnan. Monisuuntaiset kiinnitysreiät ja neljän sivun aukot magneettikytkimille on integroitu, kun taas kaksi ilmaporttia päällä ja sivulla mahdollistavat joustavan putkiston sijoittelun. Laippa- ja jalkakannattimen lisävarusteet tukevat monipuolisia asennussuuntauksia. Käyttöpaine vaihtelee välillä 0,1 MPa - 1,0 MPa, ja vertailukohtaiset paikannusreiät varmistavat luotettavan toistotarkkuuden. Tämä integroitu toimilaite, jota käytetään laajasti kuljettimen pysäyttimen nostamiseen, piirilevyjen käsittelyyn ja puristamiseen 3C-elektroniikassa, pakkausporttien toiminnassa, jigin irrottamisessa ja epäkeskisessä kuormituksessa. Tämä integroitu toimilaite eliminoi erillisten ulkoisten ohjauskokoonpanojen tarpeen, mikä yksinkertaistaa mekaanista suunnittelua ja erinomaisen kustannustehokkuuden miniatyyreille tarkkuusasemille ja yleiseen keskiraskaan ja raskaaseen automaatioon.

SOLH CX2 -sarjan kaksoistankoinen liukusylinteri toimii vaihdettavana korvaajana SMC CX2 -standardimalleille. Se on rakennettu kaksoismännillä ja symmetrisillä kaksoismäntätangoilla, ja se tarjoaa kaksinkertaisen työntövoiman verrattuna saman porauskoon ja erinomaisen kiinteän jäykkyyden omaaviin yksivarsisiin sylintereihin. Saatavilla olevat porauskoot kattavat φ10, 15, 25 mm vakioiskuilla 25 mm - 200 mm. Vakioversiossa käytetään liukulaakerin ohjausta; päivitetyt CXWM (liukulaakeri + hydraulipuskuri) ja CXWL (kuulalaakeri + hydraulipuskuri) on räätälöity nopeisiin toistuviin törmäyssovelluksiin. Symmetrinen kaksoissauva tarjoaa luontaisen mekaanisen kiertymisen eston maksimaalisella tarkkuudella ±0,02° φ25-reiällä, ja niillä on erinomainen vastustuskyky sivuttais- ja epäkeskisiä kuormia vastaan. Matalaprofiilinen ohut runko tukee kahta kokoonpanomuotoa: kiinteää sylinterirunkoa liikkuvalla päätylevyllä tai kiinteää päätylevyä liukuvalla sylinterinrungolla. Nelisivuiset kiinnitysreiät ja kolmisuuntaiset ilma-aukot mahdollistavat joustavan asennuksen ja putkiston ahtaissa ahtaissa tiloissa. Vakiovarusteisiin kuuluvat kaksipäätiset kumipuskurit ja öljytön huoltovapaa toiminta; valinnainen N ei-magneettinen versio eliminoi magneettiset häiriöt magneettiherkissä tilanteissa. Laajalti käytetty tarkkuustyökappaleiden siirtämisessä 3C- ja puolijohdeteollisuudessa, jigityöntö ja -nosto, tiivis sylinteriasetelma kompakteissa laitteissa, keskikuormitus edestakainen käyttö elintarvike-, lääketieteellisissä ja puhtaissa työpajoissa.

SOLH CXSJ on päivitetty ultrakompakti iteraatio klassisista CXS-kaksoissylintereistä, jotka voidaan vaihtaa alkuperäiseen SMC CXS -sarjaan. Se on rakennettu integroiduilla kaksoismännillä ja kahdella ohjaustangolla, ja se tuottaa kaksinkertaisen työntövoiman samalla porauskoolla ja vakaalla ±0,1°:n kiertymisen estotarkkuudella. Sen kokonaismitat on lyhennetty ja kavennettu 10% ~ 20% kevyemmällä painolla, räätälöity erittäin kapeaan sisäiseen laiteasetteluun. Saatavilla on neljä alamallia: Liukulaakeroidulla CXSJM:llä on erinomainen kulutuskestävyys ja pölytiivis suorituskyky hitaassa yleisasemointissa; CXSJL-kuulalaakerityyppi tarjoaa erittäin alhaisen kitkan ja tasaisen liikkeen maksiminopeudella 800 mm/s korkean taajuuden ja nopean poiminta-ja-paikannukseen; CXSJWM/CXSJWL kaksinkertaiset tangot mahdollistavat työkappaleen asennuksen molempiin päihin kahdenvälistä synkronista nostoa ja keskitysasemointia varten. φ6- ja φ10-reiät tukevat sekä aksiaalista että sivuporttia, kun taas muut koot käyttävät vain sivuputkia. Käännettävä magneettinen kytkimen kiinnike tukee 4-suuntaista häiriötöntä asennusta ja symmetristä vasen-oikea-asennusta. Kaksipäätiset kumipuskurit ovat vakiona; suffix Z tarkoittaa sisäänrakennettuja magneettirenkaita asentoantureille, ja ei-magneettisia versioita on saatavana antimagneettisia häiriöitä koskeviin skenaarioihin. Valinnainen jatkolukko P ja sisäänvetolukko R voivat pitää toimilaitteen vakaasti määrätyissä asennoissa. Sitä käytetään laajalti poiminta-ja-paikka-, kevytpuristus- ja tarkkuusrajoitusasemointiin kevyissä kuormissa pienissä 3C-automaatiolaitteistoissa ja yleisissä tuotantolinjoissa.

SOLH CXS erittäin jäykkä ohut kaksoissylinteri on täysin vaihdettavissa alkuperäisen SMC CXS -sarjan kanssa. Se on rakennettu integroiduilla koaksiaalisilla kaksoismännillä ja kahdella ohjaustangolla synkronista toimintaa varten, ja se tuottaa lähes kaksinkertaisen työntövoiman verrattuna samankokoisiin yksimäntäisiin sylintereihin ja vakaalla ±0,1°:n pyörimisen estotarkkuudella. Sen integroitu ohjausrakenne tarjoaa vahvan vastuksen sivuttaisille ja epäkeskisille kuormituksille ilman ulkoisia apuohjaimia. Saatavilla on neljä ydinalamallia: CXSM, jossa on metallinen liukulaakeri, tarjoaa erinomaisen kulutuksenkestävyyden, pölynkestävän suorituskyvyn ja erinomaisen sivukuormituskyvyn hitaisiin paikoitus-, puristus- ja pölyisiin ympäristöihin; CXSL-kuulalaakerityypissä on erittäin alhainen kitka ja tasainen liike enintään 400 mm/s:n maksiminopeudella korkeataajuiseen ja nopeaan poiminta- ja sijoitteluun; CXSWM/CXSWL-kaksiläpivientiversiot mahdollistavat kiinnittimien asennuksen molempiin tangon päihin kahdenvälistä synkronista nostoa ja keskityssiirtoa varten. Kaksipäätiset kumipuskurit ovat vakiona; AZ-ilmapuskuri on valinnainen φ20/25/32 suurille rei'ille vaimentaa voimakkaita nopeita iskuja. Suffiksi Z tarkoittaa sisäänrakennettuja magneettirenkaita D-M9B:n, D-A93:n ja muiden asentoanturien suoraan asennukseen; ei-magneettisia versioita on saatavana magneettiherkkiin työolosuhteisiin. Valinnainen jatkolukko P ja sisäänvetolukko R voivat lukita männän määrättyihin asentoihin. Kolmipuolinen asennus (alhaalta, ylhäältä, sivulta) tukee erilaisia ​​kompakteja mekaanisia asetteluja, joita käytetään laajalti tarkkuuskeräily-, materiaalinsiirto-, asemointi- ja kevyessä puristusprosesseissa 3C-elektroniikan ja yleisen automaation tuotantolinjoilla.

SOLH TN:n kustannustehokkaassa kaksoisakselisylinterissä on yksimäntäinen kaksoisohjainakselirakenne, jossa on liukulaakeriohjaus kompaktin sijoittelun ja erinomaisen kustannustehokkuuden saavuttamiseksi. Se on tehtaalla varustettu sisäänrakennetuilla magneettirenkailla ja säädettävällä etukumipuskurilla iskun hienosäätöä varten, mikä tarjoaa ±0,2°:n pyörimisen eston. Synkronoidut kaksoisakselit hillitsevät vääntöä ja heiluvat kestämään pieniä sivuttaisia ​​epäkeskisiä kuormia. Kolmisuuntainen asennus (ylä, ala, sivu) on saatavana, ja sivuurat tukevat magneettikytkimien suoraa asennusta ilman ylimääräisiä kiinnikkeitä. Toimitetaan kahta tyyppiä: vakio yksipäinen tanko TN ja kaksinkertainen läpivientitanko TNW, jossa TNW mahdollistaa kiinnikkeen asentamisen molempiin tangon päihin kaksisuuntaista synkronista keskitysliikettä varten. TR-sarjaan verrattuna TN:ssä on pienemmät mitat ja alhaisemmat kustannukset ilman φ6-reikävaihtoehtoa; Verrattuna kaksimäntäisiin CXS/CXSJ-kaksoissylintereihin, TN tuottaa yhden työntövoiman, jolla on ilmeiset kustannusedut, mutta pienempi tarkkuus ja kantavuus. Sen käyttöpaine vaihtelee välillä 0,15 - 1,0 MPa ja ympäristön lämpötilan mukautumiskyky kattaa -20 ℃ ~ 70 ℃. Sitä käytetään laajalti kevyen kuorman paikannukseen, yksinkertaiseen puristamiseen, työkappaleen pysäyttämiseen ja lyhyen matkan siirtoon yleisissä automaatioasemissa, joissa on kohtalaiset tarkkuusvaatimukset ja kustannusten hallintavaatimukset. S-tyypin magneettirengas on vakiona koko sarjalle, eikä sitä voi irrottaa; oletus Rc-lanka voidaan mukauttaa G- tai NPT-kierteeksi ulkomaisia ​​projekteja varten.

SOLH TR kaksiakselinen sylinteri on valmistettu JIS teollisuusstandardien mukaisesti. Siinä on yksimäntäinen kaksoisohjainakselirakenne, johon on sovitettu pidennetyt liukulaakeriholkit. Siinä on korkea rakenteellinen jäykkyys, erinomainen vääntökestävyys ja vahva taipumisenestokyky, joka on ylivoimainen kustannustehokkaisiin TN-kaksoisakselisiin sylintereihin verrattuna. Porauskoot vaihtelevat täysin välillä φ6 - 32 mm, mukaan lukien vakio yksitankoinen TR, kaksinkertainen sauva TRW ja kevyet kompaktit TRJ-versiot. Kiertymisenestotarkkuus saavuttaa ±0,1° reikien ollessa ≥16 mm ja ±0,2° φ6/φ10 pienillä porauksilla; kaksoisakselit rajoittavat heilahtelun poikkeamaa ja takaavat vakaan toiminnan pitkillä iskuilla. Säädettävä etukumityyny toimii yhteistyössä kiinteän takapuskurin kanssa iskun trimmaamiseksi, iskunvaimennuksen ja melun vähentämiseksi. Saatavilla on kolmisuuntainen asennus (ylä, ala, sivu) ja valinnainen kaksipuolinen portti; sivuurat mahdollistavat magneettikytkimien suoran asennuksen ilman ylimääräisiä kiinnikkeitä. Sisäänrakennetut magneettirenkaat, joissa on merkintä S, ovat vakiona, kun taas ei-magneettisia räätälöityjä versioita tarjotaan magneettisille häiriöille herkkiin tilanteisiin. Käyttöpaine vaihtelee 0,15-1,0 MPa käyttölämpötilan ollessa -20 ℃ - 70 ℃. Tavallinen Rc-kierre voidaan muuntaa G- tai NPT-kierteeksi ulkomaisia ​​suunnitteluprojekteja varten. Erotettu CXS-kaksoissylintereistä: TR tuottaa yhden työntövoiman, jolla on huomattava mekaaninen jäykkyys ja vakaa sivukuormitusvastus pitkäiskusovelluksissa; CXS:ssä on kaksoismännät kaksinkertaiseen työntövoimaan, pienempään kitkaan ja tasaisempaan nopeaan edestakaisin, jotka sopivat korkeataajuiseen lyhyttahtiseen pick-and-place-toimintoon. Laajalti käytetty tarkkuusasemointiin, työkappaleen puristamiseen, pitkän matkan pysäyttämiseen ja siirtoon sekä yleisiin automaatioasemeihin, jotka vaativat luotettavaa ohjausta keskikevyissä kuormissa.

SOLH MK (yleisesti nimeltään MKB) on yhdistetty pneumaattinen sylinteri, joka yhdistää 90°:n kiertoliikkeen ja lineaarisen alaspäin kiristyksen, vaihdettavissa valtavirran MKB-sarjaan. Porauskoot kattavat φ12-φ63 ja kiristysliikkeet vaihtelevat 5 mm - 50 mm. Sen kokonaispituutta on lyhennetty 3–10 mm verrattuna perinteisiin MK2-malleihin kompaktimman sijoittelun vuoksi. Sallittua hitausmomenttia nostetaan kolminkertaisesti, jotta se selviytyy suuren hitauden omaavien työkappaleiden nopeasta kiinnityksestä, ja φ63-reiän suurin puristusvoima saavuttaa 12,4 kN alle 0,5 MPa:n luotettavan raskaan kuorman pidon takaamiseksi. Työkierto: vedä ylös → 90° vasemmalle/oikealle kierto → ojenna kiinnitystä varten; julkaisu tapahtuu käänteisessä järjestyksessä. Kiinteä 90°:n kiertokulma ±5° toleranssilla varmistaa vakaan toistuvan asennon. Paitsi φ20- ja φ25-reiät, joissa on vain 2-puolinen anturiasennus, muut koot tukevat 4-suuntaisen magneettikytkimen asennusta siistiä johdotusta varten ilman häiriöitä. Läpireiät ja kaksipäiset kierrereiät mahdollistavat suoran asennuksen ja laippaasennuksen. Kaksipuoliset kumipuskurit vähentävät iskuja, tärinää ja melua; öljytön muotoilu täyttää puhtaat ja pölyttömät työympäristöt. Sisäänrakennetut magneettirenkaat toimivat asentoantureiden kanssa puristimen/vapautuksen tilan seuraamiseksi; myötäpäivään RZ ja vastapäivään LZ pyörimissuunnat ovat valinnaisia. Sitä käytetään laajalti työstökoneiden kiinnikkeissä, hitsausasennossa, leimauskiinnityksissä, tarkkuus 3C-komponenteissa, puolijohdealustan kiinnityksessä ja kiinnittimen kääntörajoituksessa. Se yksinkertaistaa mekaanista suunnittelua ja säästää asennustilaa integroimalla pyörimis- ja kiinnitystoiminnot. Valitse reiän koko kiristysvoimalla ≥ todellinen kuorma × 1,5 turvakerroin ja varaa 3–5 mm iskunmarginaali mekaanisen törmäyksen välttämiseksi.

SOLH ACK -kulmasylinteri integroi integroidun yhdistelmäliikkeen, jossa on vakio 90° kierto / valinnainen 180° kääntö sekä lineaarinen alaspäin kiinnitys, porauskoot vaihtelevat välillä φ25 - φ63. Sen ydinrakenne on kolmiohjainurainen tukirakenne, joka tarjoaa erinomaisen rakenteellisen jäykkyyden ja vahvan epäkeskokuormituksen kestävyyden saavuttaen korkean ±1,5°:n kulma-asemointitarkkuuden, joka on parempi kuin tavalliset pyörivät puristussylinterit. Saatavilla on kaksi rakennetyyppiä: ACK yhdellä painelevyllä kapeille työkappaleille ja ACKD kaksoispainelevyllä leveille työkappaleille; Vastapäivään vasemmalle (L) ja myötäpäivään oikealle (R) voidaan valita paikan päällä olevan asettelun mukaan. Työjakso: männänvarsi vetäytyy sisään ja nousee ylös → pyörii työkappaleen häiriön välttämiseksi → ulottuu alaspäin kiinnitystä varten; vapautus toimii käänteisessä järjestyksessä nollausta varten. Männänvarsi on valmistettu lämpökäsitellystä seosteräksestä, sylinteriputkelle tehdään kova anodisointi, joka on sovitettu maahan tuoduilla korkean suorituskyvyn tiivisterenkailla, jotta saavutetaan erinomainen kulutuskestävyys, korroosionkestävyys, vähäinen ilmavuoto ja pitkä käyttöikä. Neljä pohjareikää tukevat suoraa asennusta ja laippakiinnitystä; sisäänrakennetut anturiurat helpottavat magneettisen kytkimen kokoonpanoa puristimen ja vapautuksen tilan tarkkailemiseksi. Jokainen poraus on varustettu kiinteällä vakiopuristusiskulla; φ63:n suurin puristusvoima saavuttaa 1050 N 0,5 MPa:n käyttöpaineessa. Työpaine vaihtelee välillä 0,15-1,0 MPa ja laaja lämpötilasopeutuvuus välillä -20 ℃ - 80 ℃. Se on laajalti käytössä työstökonetyökaluissa, hitsausasennossa, siirtymisen estävässä kiinnityksessä leimausprosesseissa, elektronisten lokeroiden kiinnitysten kiinnittämisessä ja kiertomekanismien sijoittelussa. Se korvaa erilliset pyörivät ja kiristyssylinterit yksinkertaistaakseen mekaanista sijoittelua ja säästäen asennustilaa. Valitse oikea porauskoko teoreettisella puristusvoimalla ≥ todellinen kuorma × 1,5 varmuuskerroin ja varaa 3~5 mm iskunmarginaali mekaanista törmäystä vastaan.
