Ohjausventtiili

SOLH VM2 (VM200) keskikokoinen mekaaninen iskuventtiili on täysin vaihdettavissa vastaaviin SMC-malleihin. Keskikokoinen lautasrakenne, jonka virtauskerroin on Cv=0,87, virtauskapasiteetti on noin 8 kertaa suurempi kuin mini VM1-sarja, joka on varustettu tavallisella Rc1/4-portilla ja valinnaisilla NPT/G1/4-kierteillä. Se toimii alle 0-1,0 MPa ja ei ole yhteensopiva tyhjiön kanssa, sillä siinä on voiteluton, kulutusta kestävä tiiviste ja vankka metallirunko. Saatavilla on sivuportti- ja pohjaporttiputkistoa, jota tukee täydellinen valikoima vaihdettavia toimilaitteita: vakio POM-rulla / karkaistu teräs, kulutusta kestävä telavipu, yksisuuntainen palautumista estävä tela, suora mäntä, litteä painike, keltainen sienihätäpysäytyspää, vihreä merkkipainike ja lukittava sarananuppi. Karkaistusta teräksestä valmistettu telaversio sopii raskaaseen ja kulutusta kestäviin tuotantolinjoihin. Käytetään laajasti sylinterien ja liukupöydän iskunrajan havaitsemiseen, laitteiden manuaaliseen säätöön, jigikalusteiden ilmanvaihtoon ja turvalukitukseen. Se toimii yleisenä mekaanisena ilman laukaisuventtiilinä pakkaus-, tekstiili-, paino- ja yleisen automaation tuotantolinjoilla.

SOLH VM4 (VM400) keskikokoinen 3-porttinen mekaaninen venttiili on täysin vaihdettavissa vastaaviin SMC-malleihin, jotka on sijoitettu mini-VM1- ja suurivirtaus-VM2-sarjojen väliin. Sen ydinetu on yhteensopivuus täyden painealueen kanssa -100 kPa tyhjiöstä 1,0 MPa ylipaineeseen, ominaisuus ei ole käytettävissä VM2:ssa. Siinä on vakiona Rc1/8-portti valinnaisilla NPT/G1/8-kierteillä ja Cv=0,38 virtauskapasiteetilla, ja se tukee sivu- ja alaporttiputkistoa. Rakennettu kiinteällä metallirungolla, se kestää 1000 m/s² iskuja ja voimakasta tärinää, sopii ankariin raskaisiin tuotantolinjoihin, voiteluvapaalla pölynkestävällä tiivisteellä, joka takaa pitkän käyttöiän. Mukana on täydellinen sarja vaihdettavia toimilaitteita: vakio/karkaistu hankausteräsrullan vipu, yksisuuntainen pomppimisenestorulla, suora mäntä, moniväriset sienihätäpysäytyspainikkeet, 2/3-asentoiset kiertonupit, lukittavat painikkeet ja saranan vivut. Laajalti käytetty sylinterin ja liukupöydän iskunrajan havaitsemisessa, tyhjiön adsorptio-/vapautuspiireissä, laitteiden manuaalisessa ryöminnässä, koneen turvallisessa hätälukitus- ja jigikiinnityskytkimessä, se on ihanteellinen keskikokoinen mekaaninen laukaisuventtiili työolosuhteisiin, joissa vaaditaan tyhjiön yhteensopivuutta ja vahvaa iskunkestoa.

SOLH ITV korkean virtauksen sähköpneumaattinen suhteellinen venttiili on täysin vaihdettavissa vastaaviin SMC-malleihin. Suljetun silmukan paineen takaisinkytkentäjärjestelmä hyväksyy DC0–10 V:n jännitteen, 4–20 mA:n virran analogiset signaalit ja valinnaisen kenttäväylän tiedonsiirron, mukaan lukien CC-Link, PROFINET, EtherNet/IP, jotta saavutetaan portaaton, erittäin tarkka ilmanpaineen etäsäätö ±1 % FS-ohjaustarkkuudella ja IP65 pöly- ja roiskesuojauksella. Kolme sarjaa kattavat eri virtausalueet: ITV1100 mikropienelle virtaukselle, ITV2100 yleiselle keskivirtaukselle ja ITV3100 raskaalle suurelle virtaukselle 4400 l/min ANR asti, säädettävällä paineella 0,005 - 0,9 MPa. Se tukee Rc/NPT/G-kierteitä ja työntöliittimiä, sisäänrakennettua LED-digitaalinäyttöä ja itsediagnoosihälytystä DC24V:n matalan virransyötön alla. Laajalti käytetty suurireikäisten sylinterien toiminnassa, kalvon ja langan vakiojännityksen hallinnassa, puolijohde- ja optisissa tarkkuusprosesseissa, automaattisessa annostelussa ja pinnoituksessa, monivaiheisessa paineenvaihdossa hitsaus- ja niittauslaitteissa, useiden manuaalisten säätimien korvaamisessa digitaalisen keskitetyn paineenhallinnan toteuttamiseksi automatisoiduilla tuotantolinjoilla.

SOLH XTO674- ja INA14-inline-takaiskuventtiileillä on sama rakenteellinen alusta, jossa on erittäin alhainen 0,01 MPa halkeilupaine, joka on yhteensopiva sekä paineilman että puhtaan veden kanssa, mikä suojaa takaisinvirtausta vastaan ​​tyhjiö- ja matalapaineisissa nesteputkissa. XTO674 on kokonaan messingistä valmistettu kryogeeninen versio, joka toimii -30 ℃ asti; INA14-standardisarja tarjoaa messingistä tai ruostumattomasta teräksestä valmistettua SUS304-runkoa, joka on varustettu tavallisilla NBR-tiivisteillä sekä valinnaisella öljyn- ja korkean lämpötilan kestävällä FKM- ja säänkestävällä CR-tiivisteellä. Kompakti inline-kierrerakenne virtausnuolimerkinnällä voidaan asentaa suoraan putkistoon ilman ylimääräisiä kiinnikkeitä, mikä estää tehokkaasti alipainehäviön ja käänteisen ilmavirran, kun se asennetaan alipainegeneraattoreiden ja imukuppien väliin. Kahdessa sarjassa on identtiset yleismitat ja kierrekoot suoraa kenttävaihtoa varten ilman putkimuutoksia, ja niitä käytetään laajalti kryogeenisissa laitteissa, tyhjiötuotannon linjoissa, korroosionkestävissä korkean lämpötilan nestepiireissä ja yleisissä pneumaattisissa ja vesiputkissa yksisuuntaisessa paineen säilyttämisessä ja takaisinvirtauksen estämisessä.

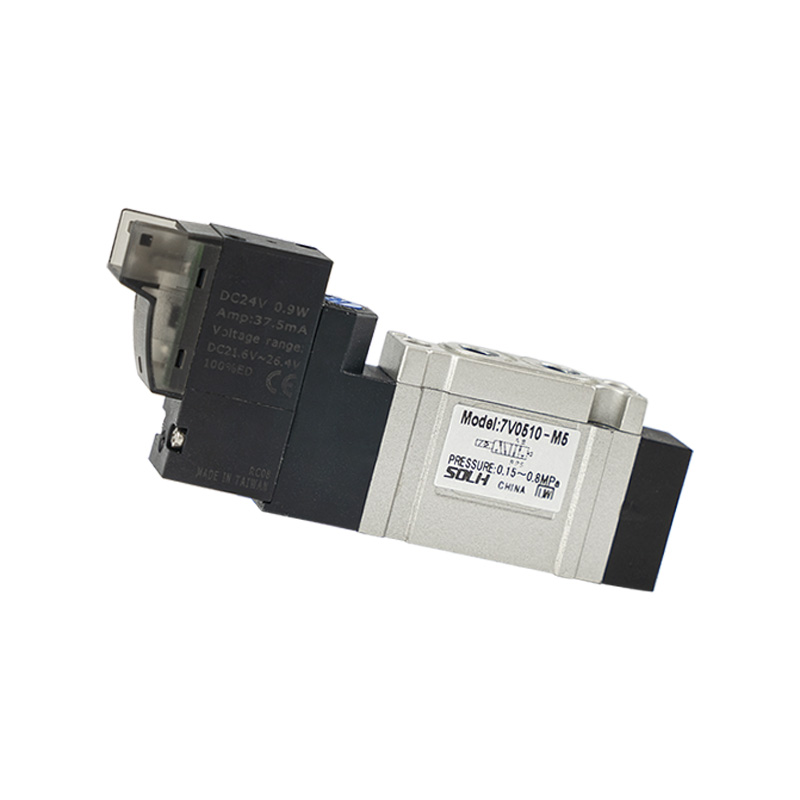

SOLH 7V:n kompakti pilottiohjattu solenoidiventtiili sisältää täydelliset 5/2- ja 5/3-tievaihtoehdot, jotka kattavat yksikierteisen jousipalautuksen, kaksoiskäämin lukituksen ja kolme keskitoimintoa: keskellä kiinni, keskipoisto, keskipainesyöttö. Siinä on integroitu sisäinen keskitetty pakoputken rakenne, jonka virtauskapasiteetti on noin 30 % suurempi kuin perinteisissä 4V-sarjan venttiileissä, kytkentävaste ≤50 ms ja maksimikäyttötaajuus jopa 5 Hz. Erittäin pienitehoiset kelat tuottavat vähemmän lämpöä jatkuvaan jännitteeseen, DC-virrankulutus 0,7 W ja AC 1,1 VA. Tarjolla on täysikokoinen mallisto M5 - 3/8" ja se tukee sekä vakiokierreportteja että pikaliittimiä. Venttiilit voidaan asentaa yksitellen tai pinota usean aseman alumiinijakotukkiin kaappitilan säästämiseksi ja pääilmaputkien yksinkertaistamiseksi. Käyttöpainealueet 0,15–0,8 MPa, käyttölämpötila -20 ℃, painevaletun rungon käyttöikä ~70 käytetään sylinterin suunnanvaihtoon ja keskitettyyn pneumaattiseen ohjaukseen kaikilla automatisoiduilla tuotantolinjoilla.

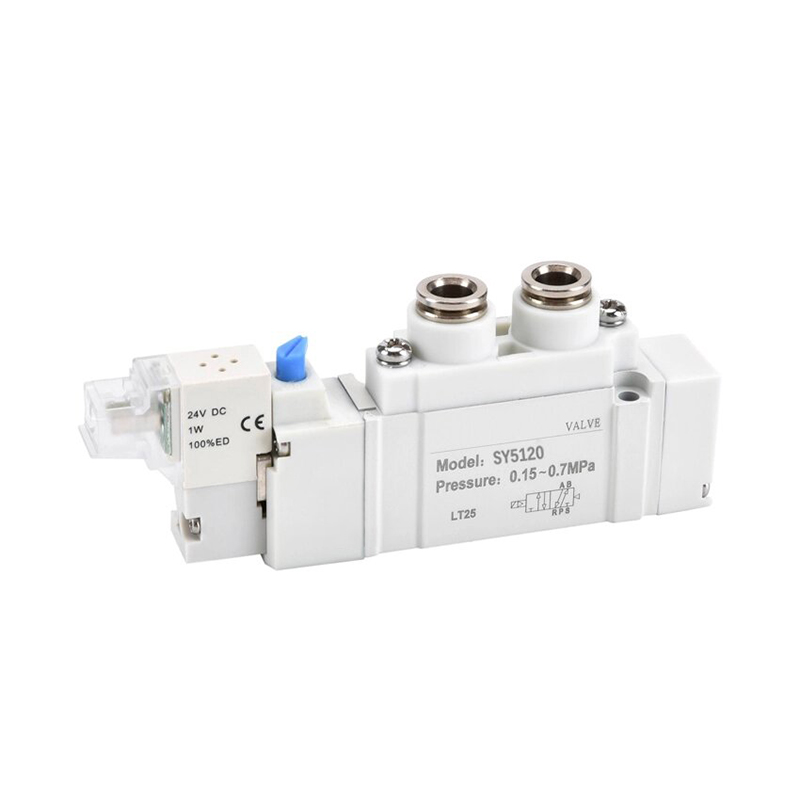

SOLH SY -sarjan pilottiohjattu 5-porttinen solenoidiventtiili on täysin vaihdettavissa vastaaviin SMC-venttiileihin, mukaan lukien SY3000 mini-, SY5000 medium mainstream-, SY7000 large ja SY9000 extralarge -mallit. Se tarjoaa täydelliset piirivaihtoehdot: 5/2 yksi-/kaksoiskela ja 5/3 kolmiasentoinen keskisuljettu, keskipoisto- ja keskipainesyöttötoiminnot. Vakiotehoiset 0,35 W käämit ja valinnaiset 0,1 W erittäin vähän tehoa säästävät käämit tuottavat vain vähän lämpöä jatkuvaan jännitteeseen. Sisäinen pilottiversio toimii 0,1-0,7 MPa, kun taas ulkoinen pilottiversio tukee -100 kPa tyhjiöympäristöä. Rakotiivisteinen kela saavuttaa jopa 200 miljoonaa kytkentäjaksoa. Ilma-aukot on järjestetty sivulle, ylä- ja alapuolelle joustavaa letkun reititystä varten. Venttiileissä on plug-in-snap-rakenne, joka on yhteensopiva SS5Y-jakotukin venttiilisaarekkeiden kanssa, mikä mahdollistaa yhden venttiilin huollon ilman koko venttiilin purkamista, IP65-pistoliittimellä ja IP67-jakotukin pohjaluokittelulla. Optimoidut sisäiset kanavat tuottavat noin 80 % suuremman virtauksen kuin vanhat venttiilit, ja sisäänrakennettu pilottisuodatinverkko estää pölyn juuttumasta kelaan. Käytetään laajasti sylinterin suunnanvaihtoon ja keskitettyyn pneumaattiseen ohjaukseen puolijohteiden, autojen hitsaus-, pakkaus- ja lääketieteellisen automaation laitteissa.

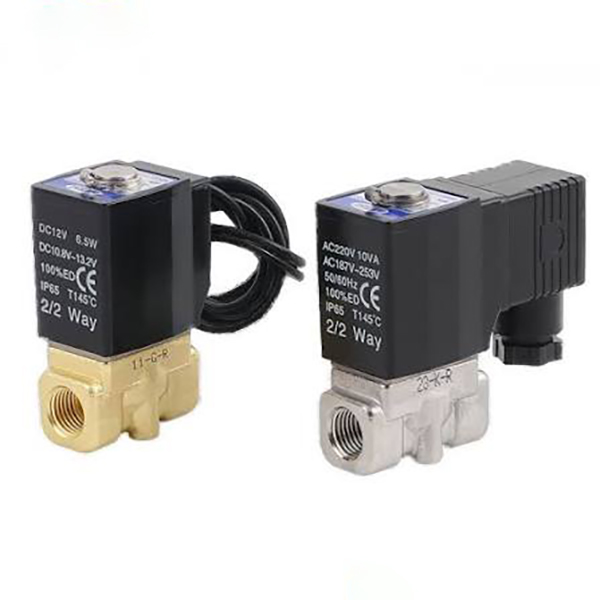

SOLH 2S -sarjan 2/2-tie normaalisti suljetuissa nestemagneettiventtiileissä on kaksi täyttä linjaa: suoratoimiset pienireikäiset 030/050-mallit ja pilottiohjatut suuren reiän 150-500 variantit puhtaan veden, paineilman, jäähdytysnesteen, voiteluöljyn ja heikosti syövyttäviä nesteputkien automaattiseen on-off-säätöön. Suoravaikutteinen versio mahdollistaa nollapaineen käynnistyksen ilman vähimmäispaine-erorajaa, siinä on pieni koko, universaali asennussuunta ja millisekunnin nopea kytkentä, mikä sopii erinomaisesti matalapaineisiin mikrovirtaussovelluksiin, kuten työstökoneiden yksipistejäähdytykseen, 3C-mikroilma-vesihaaroihin ja minipuhdistuslaitteisiin. Pilottikäyttöinen tyyppi vaatii vähintään 0,05 MPa paine-eron täyteen avautumiseen, tuottaa erittäin suuren virtauksen pienitehoisilla matalalämpöpattereilla, sopii ilmakompressorin tyhjennysjakoille, pääsuihkuvesilinjoille ja suuren virtauksen kierrättäville vedenkäsittelyputkille. Tavalliset NBR-nitriilikumitiivisteet on varustettu valinnaisilla hapon ja kuuman veden kestävillä elintarvikelaatuisilla EPDM-tiivisteillä. Saatavilla on useita kansainvälisiä kierrestandardeja (PT/G/NPT) ja maailmanlaajuisia yleiskelajännitteitä (DC12/24V, AC24/110/220V), joita tukevat DIN-pistoke- ja johdinjohdotusvaihtoehdot. Lämmönkestävät käämit mahdollistavat pitkän jatkuvan jännitteen. Valintaohje: suoratoiminen tyyppi putkilinjoille, joiden staattinen paine on alle 0,05 MPa ja pieni haaravirtaus; pilottikäyttöinen versio G1/2:lle ja korkeammalle pääkokoojalle vakaalla korkealla paineella ja suurella kiertovirtauksella. EPDM-tiiviste on pakollinen kuumalle vedelle ja elintarvikekelpoisille nestemäisille väliaineille.

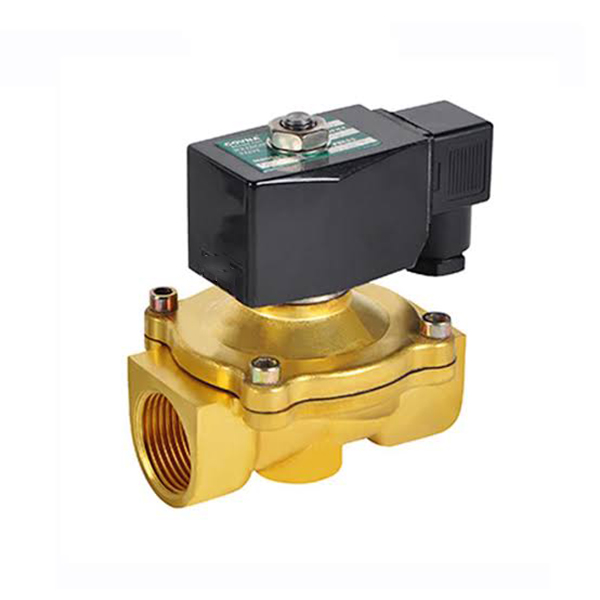

SOLH 2W -sarjan 2/2-tie normaalisti suljettu nestemagneettiventtiili kiinteällä messinkirungolla sisältää pieniaukkoisia suoratoimisia 030/050 malleja ja suurireikäisiä pilottitoimisia 150-500 versioita, jotka on suunniteltu puhtaan veden, paineilman, leikkausjäähdytysnesteen, voiteluöljyn ja heikosti syövyttäviä nesteputkien automaattiseen on-off-ohjaukseen. Suoratoiminen versio toteuttaa nollapaine-eron käynnistyksen ilman minimityöpainerajaa, siinä on kompakti koko, universaali asennussuunta ja millisekunnin suurtaajuuskytkentä, joka on ihanteellinen matalapaineisiin mikrovirtaushaaroihin, tyhjiöapuvesipiireihin ja yksipistejäähdytykseen pienille työstökoneille. Pilottikäyttöinen tyyppi vaatii vähintään 0,05 MPa:n käynnistyspaine-eron, tuottaa erittäin suuren virtauksen pienitehoisilla matalan lämpötilan käämeillä, sopii ilmakompressorin päätyhjennyslinjoihin, yleiskokoonpanon pääsuihkuvesipiireihin ja suuren virtauksen kiertovesiputkiin vedenkäsittelyjärjestelmiin. Tavalliset NBR-nitriilikumitiivisteet on varustettu valinnaisilla lämmön- ja haponkestävällä elintarvikelaatuisilla EPDM-tiivisteillä. Saatavilla on useita kansainvälisiä kierrestandardeja (PT/G/NPT) ja täyden alueen kelajännitteitä (DC12/24V, AC24/110/220V), joita tukevat DIN-pistorasiat kaapin johdotusta varten ja IP65-vesitiiviit johdinjohdot kosteille ulkolaitteille. Lämmönkestävät kelat mahdollistavat 24 tunnin jatkuvan jännitteen ilman palamista. Valintaohjeet: valitse suoratoiminen tyyppi putkilinjoille, joiden staattinen paine on alle 0,05 MPa ja mikro yhden pisteen virtaus; Valitse pilottikäyttöinen versio G1/2:lle ja sitä korkeammalle pääkokoojalle vakaalla korkeapaineisella suurella kierrolla. EPDM-tiiviste on pakollinen kuumalle vedelle, puhdistetulle vedelle ja elintarvikekelpoisille nestemäisille väliaineille.
