Ohjausventtiili

SOLH 7V:n kompakti pilottiohjattu solenoidiventtiili sisältää täydelliset 5/2- ja 5/3-tievaihtoehdot, jotka kattavat yksikierteisen jousipalautuksen, kaksoiskäämin lukituksen ja kolme keskitoimintoa: keskellä kiinni, keskipoisto, keskipainesyöttö. Siinä on integroitu sisäinen keskitetty pakoputken rakenne, jonka virtauskapasiteetti on noin 30 % suurempi kuin perinteisissä 4V-sarjan venttiileissä, kytkentävaste ≤50 ms ja maksimikäyttötaajuus jopa 5 Hz. Erittäin pienitehoiset kelat tuottavat vähemmän lämpöä jatkuvaan jännitteeseen, DC-virrankulutus 0,7 W ja AC 1,1 VA. Tarjolla on täysikokoinen mallisto M5 - 3/8" ja se tukee sekä vakiokierreportteja että pikaliittimiä. Venttiilit voidaan asentaa yksitellen tai pinota usean aseman alumiinijakotukkiin kaappitilan säästämiseksi ja pääilmaputkien yksinkertaistamiseksi. Käyttöpainealueet 0,15–0,8 MPa, käyttölämpötila -20 ℃, painevaletun rungon käyttöikä ~70 käytetään sylinterin suunnanvaihtoon ja keskitettyyn pneumaattiseen ohjaukseen kaikilla automatisoiduilla tuotantolinjoilla.

SOLH SY -sarjan pilottiohjattu 5-porttinen solenoidiventtiili on täysin vaihdettavissa vastaaviin SMC-venttiileihin, mukaan lukien SY3000 mini-, SY5000 medium mainstream-, SY7000 large ja SY9000 extralarge -mallit. Se tarjoaa täydelliset piirivaihtoehdot: 5/2 yksi-/kaksoiskela ja 5/3 kolmiasentoinen keskisuljettu, keskipoisto- ja keskipainesyöttötoiminnot. Vakiotehoiset 0,35 W käämit ja valinnaiset 0,1 W erittäin vähän tehoa säästävät käämit tuottavat vain vähän lämpöä jatkuvaan jännitteeseen. Sisäinen pilottiversio toimii 0,1-0,7 MPa, kun taas ulkoinen pilottiversio tukee -100 kPa tyhjiöympäristöä. Rakotiivisteinen kela saavuttaa jopa 200 miljoonaa kytkentäjaksoa. Ilma-aukot on järjestetty sivulle, ylä- ja alapuolelle joustavaa letkun reititystä varten. Venttiileissä on plug-in-snap-rakenne, joka on yhteensopiva SS5Y-jakotukin venttiilisaarekkeiden kanssa, mikä mahdollistaa yhden venttiilin huollon ilman koko venttiilin purkamista, IP65-pistoliittimellä ja IP67-jakotukin pohjaluokittelulla. Optimoidut sisäiset kanavat tuottavat noin 80 % suuremman virtauksen kuin vanhat venttiilit, ja sisäänrakennettu pilottisuodatinverkko estää pölyn juuttumasta kelaan. Käytetään laajasti sylinterin suunnanvaihtoon ja keskitettyyn pneumaattiseen ohjaukseen puolijohteiden, autojen hitsaus-, pakkaus- ja lääketieteellisen automaation laitteissa.

SOLH 2S -sarjan 2/2-tie normaalisti suljetuissa nestemagneettiventtiileissä on kaksi täyttä linjaa: suoratoimiset pienireikäiset 030/050-mallit ja pilottiohjatut suuren reiän 150-500 variantit puhtaan veden, paineilman, jäähdytysnesteen, voiteluöljyn ja heikosti syövyttäviä nesteputkien automaattiseen on-off-säätöön. Suoravaikutteinen versio mahdollistaa nollapaineen käynnistyksen ilman vähimmäispaine-erorajaa, siinä on pieni koko, universaali asennussuunta ja millisekunnin nopea kytkentä, mikä sopii erinomaisesti matalapaineisiin mikrovirtaussovelluksiin, kuten työstökoneiden yksipistejäähdytykseen, 3C-mikroilma-vesihaaroihin ja minipuhdistuslaitteisiin. Pilottikäyttöinen tyyppi vaatii vähintään 0,05 MPa paine-eron täyteen avautumiseen, tuottaa erittäin suuren virtauksen pienitehoisilla matalalämpöpattereilla, sopii ilmakompressorin tyhjennysjakoille, pääsuihkuvesilinjoille ja suuren virtauksen kierrättäville vedenkäsittelyputkille. Tavalliset NBR-nitriilikumitiivisteet on varustettu valinnaisilla hapon ja kuuman veden kestävillä elintarvikelaatuisilla EPDM-tiivisteillä. Saatavilla on useita kansainvälisiä kierrestandardeja (PT/G/NPT) ja maailmanlaajuisia yleiskelajännitteitä (DC12/24V, AC24/110/220V), joita tukevat DIN-pistoke- ja johdinjohdotusvaihtoehdot. Lämmönkestävät käämit mahdollistavat pitkän jatkuvan jännitteen. Valintaohje: suoratoiminen tyyppi putkilinjoille, joiden staattinen paine on alle 0,05 MPa ja pieni haaravirtaus; pilottikäyttöinen versio G1/2:lle ja korkeammalle pääkokoojalle vakaalla korkealla paineella ja suurella kiertovirtauksella. EPDM-tiiviste on pakollinen kuumalle vedelle ja elintarvikekelpoisille nestemäisille väliaineille.

SOLH 2W -sarjan 2/2-tie normaalisti suljettu nestemagneettiventtiili kiinteällä messinkirungolla sisältää pieniaukkoisia suoratoimisia 030/050 malleja ja suurireikäisiä pilottitoimisia 150-500 versioita, jotka on suunniteltu puhtaan veden, paineilman, leikkausjäähdytysnesteen, voiteluöljyn ja heikosti syövyttäviä nesteputkien automaattiseen on-off-ohjaukseen. Suoratoiminen versio toteuttaa nollapaine-eron käynnistyksen ilman minimityöpainerajaa, siinä on kompakti koko, universaali asennussuunta ja millisekunnin suurtaajuuskytkentä, joka on ihanteellinen matalapaineisiin mikrovirtaushaaroihin, tyhjiöapuvesipiireihin ja yksipistejäähdytykseen pienille työstökoneille. Pilottikäyttöinen tyyppi vaatii vähintään 0,05 MPa:n käynnistyspaine-eron, tuottaa erittäin suuren virtauksen pienitehoisilla matalan lämpötilan käämeillä, sopii ilmakompressorin päätyhjennyslinjoihin, yleiskokoonpanon pääsuihkuvesipiireihin ja suuren virtauksen kiertovesiputkiin vedenkäsittelyjärjestelmiin. Tavalliset NBR-nitriilikumitiivisteet on varustettu valinnaisilla lämmön- ja haponkestävällä elintarvikelaatuisilla EPDM-tiivisteillä. Saatavilla on useita kansainvälisiä kierrestandardeja (PT/G/NPT) ja täyden alueen kelajännitteitä (DC12/24V, AC24/110/220V), joita tukevat DIN-pistorasiat kaapin johdotusta varten ja IP65-vesitiiviit johdinjohdot kosteille ulkolaitteille. Lämmönkestävät kelat mahdollistavat 24 tunnin jatkuvan jännitteen ilman palamista. Valintaohjeet: valitse suoratoiminen tyyppi putkilinjoille, joiden staattinen paine on alle 0,05 MPa ja mikro yhden pisteen virtaus; Valitse pilottikäyttöinen versio G1/2:lle ja sitä korkeammalle pääkokoojalle vakaalla korkeapaineisella suurella kierrolla. EPDM-tiiviste on pakollinen kuumalle vedelle, puhdistetulle vedelle ja elintarvikekelpoisille nestemäisille väliaineille.

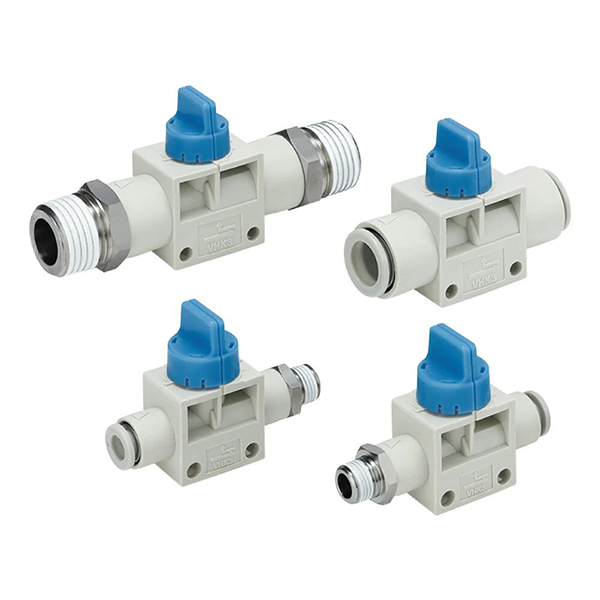

SOLH VHK -nuppikäsikäyttöinen venttiili sisältää 2/2-tiesulku- ja 3/2-suuntaiset paineenalennustyypit, täysin vaihdettavissa alkuperäisiin SMC VHK -venttiileihin. Se on itse kehitetty tarkkuustiiviste, palosuojattu PBT-kotelo ja kuparipuola, joten se valmistetaan automaattisesti massatuotannossa riittävällä paikalla. Siinä on 90° pieni vääntömomentti pyörivä toiminta ja runsaasti työntö-/kierreliittimiä. 3/2-suuntainen versio tyhjentää jäännöspaineen automaattisesti, ja sitä käytetään laajalti turvakevennyksenä ennen solenoidiventtiilejä, tyhjiöpiirin kytkentää ja haarailman ohjausta pienikokoisissa pneumaattisissa järjestelmissä.

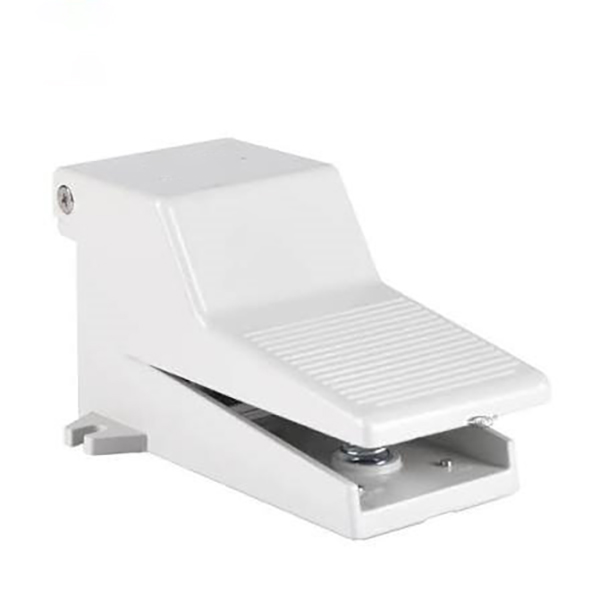

SOLH 4F pneumaattinen jalkapoljinventtiili käyttää integroitua painevalettua alumiinikoteloa ja on täysin vaihdettavissa AirTAC vastaavien mallien kanssa. Se on rakennettu itse kehitetylle kaksoispakoputken tiivistysteknologialle, ja se valmistetaan massatuotannossa automatisoiduilla kokoonpanolinjoilla, joilla on riittävä pistevarasto ja vakaat maailmanlaajuiset toimitukset. Saatavana itsepalautuvina, itselukittuvina ja turvasuojaversioina, joissa on IP54-pöly- ja roiskesuojaus. Se ohjaa kaksitoimisten sylintereiden edestakaisin liikkumista laajalti leimaamista, niittausta ja paikan päällä tapahtuvaa piirien virheenkorjausta varten. Suuri ilmavirtaus tarjoaa nopean reagoinnin, iskunkestävä rakenne sopii raskaaseen toistuvaan astumiseen teollisuuspajoissa.

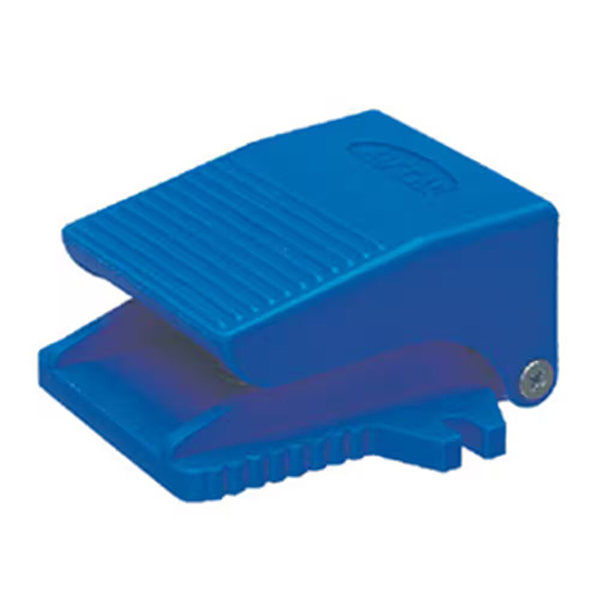

SOLH 3F pneumaattiset jalkapoljinventtiilit, jotka koostuvat raskaasta painevaletusta alumiinista 3F ja kevyestä muovista 3FM versiot AirTAC-vastineiden suoraan korvaamiseen. Itse kehitetyn tarkkuussulkutekniikan ja automatisoidun massatuotannon tukemana säilytetään riittävät spot-varastot suurilla vuositoimituksilla. Varustettu itsepalautus- ja lukitustiloilla ja IP54-suojauksella, ne palvelevat kiinnikkeiden kiinnitystä, yksitoimisia sylintereitä ja tyhjiömurtoa, toimitetaan vakaasti koneistus- ja automaatioasiakkaille, kulutuskestäviä korkeataajuiseen työpajakäyttöön öljyttömässä paineilmassa.

SOLH HSV -sarjan 3/2-suuntaisissa käsiliukupaineventtiileissä on inline holkki push-pull -integroitu rakenne, joka on täysin yhdenmukainen yleisen AirTAC HSV -sarjan mittojen kanssa ja vaihdettavissa vastaaviin kotimaisiin kollegoihin. Suunniteltu ilman palautusjousia ja varustettu mekaanisella itselukittuvalla asennolla, tämä venttiili vaihtaa ilmavirtaa aksiaalisesti työntämällä ja vetämällä: holkin työntäminen eteenpäin yhdistää P-tuloportin ja työportin A normaalia ilmansyöttöä varten; taaksepäin vetäminen katkaisee ilmanottoaukon ja yhdistää portin A automaattisesti sisäänrakennettuun R-poistoaukkoon, jotta jäännöspaine poistetaan nopeasti takaputkien ja toimilaitteiden sisällä. Se toimii erillisenä turvasulkukytkimenä pneumaattisille haaraputkille ja välttämättömänä paineenalennusventtiilinä laitteiden huoltotöissä. Kolme vakioporttia on konfiguroitu: P paineilman päätuloa varten, A ulostuloa varten myöhempien pneumaattisten komponenttien osalta ja upotettu sisäänrakennettu R-poistoaukko, joka on piilotettu venttiilin rungon sisään. Saatavilla on runsaasti eritelmiä, jotka kattavat G1/8-G1-kierrekoot, yhdistettynä kolmeen kierreasetteluvaihtoehtoon (SF yksisisä- ja yksiulkokierre, SS-kaksoisulkokierteet, FF-kaksoissisäkierteet); PT kartiokierre, G-suuntainen kierre ja NPT-kierre ovat valittavissa sopimaan maailmanlaajuisiin putkistostandardeihin. Kova-anodisoidusta alumiiniseoksesta valmistettujen venttiilirunkojen, ruostumattomasta teräksestä valmistetuista ruosteenestokeloista ja korkean suorituskyvyn NBR-nitriilikumitiivisterenkaista valmistettu venttiili tukee voiteluvapaata toimintaa suodatetussa paineilmassa 0–1,0 MPa:n nimellistyöpaineessa ja kestää testipainetta 1,5 MPa:iin asti. Käytön työntövoimaa ohjataan 18-25 N tasaisen toiminnan takaamiseksi, ja mekaaninen lukitusrakenne pitää asetetun asennon tiukasti ilman ajautumista tai vahingossa tapahtuvan kosketuksen aiheuttamaa ilmavuotoa. HSV-sarja eroaa kaksitoimisten sylintereiden eteen-/taaksekytkentöihin käytettävistä pyörivistä käsiventtiileistä, HSV-sarja on suunniteltu yksinomaan putkiston on-off ja paineen vapauttamiseen. Se voidaan asentaa suoraan sarjaan ilmaputkien sisään ilman ylimääräisiä asennusjalustoja asennustilan säästämiseksi. Laajalti käytetty ilmansyötön eristämiseen ennen laitteiden huoltoa, automaatiotyökalujen pääilmapiirin turvakatkaisuun, tyhjiöputkistojen kytkentään ja haarapiirin riippumattomaan ilmanlähteen ohjaukseen, se eliminoi tehokkaasti huollon aikana jäännöspaineen aiheuttamat piilotetut vaarat ja takaa paikan päällä olevan käyttöturvallisuuden.

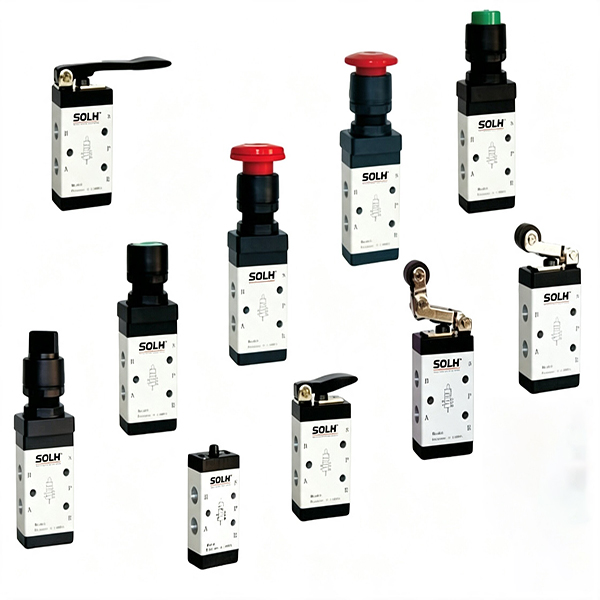

SOLH M5 -sarjan 5/2-tie jousipalautteiset mekaaniset suuntaventtiilit ottavat käyttöön yhtenäiset M5 × 0,8 hienokierreliitännät koko tuotevalikoimassa. Nämä kelattomat pneumaattiset venttiilit kytkevät ilmakanavia puhtaasti ulkoiseen mekaaniseen käyttövoimaan ja palautuvat automaattisesti sisäänrakennettujen jousien avulla, kun ulkoinen voima on poistettu. Ne toimivat ydinpieninä pneumaattisina signaalin laukaisukomponentteina, joita käytetään laajalti sylinterin iskun raja-asemointiin, takaisinkytkentäsignaalin siirtoon ja paikalliseen manuaaliseen automatisoitujen laitteiden pneumaattiseen kytkemiseen. Täydellinen sarja kattaa kaksi pääluokkaa: mekaanisesti toimivat tyypit (mäntä, rullavipu, yksisuuntainen rulla) ja käsikäyttöiset tyypit (painike, vaihtovipu, sienihätäpainike, pyörivä lukituspainike), jotka ovat täysin mitoiltaan vaihdettavissa yleisten AirTAC M5 -sarjan mekaanisten venttiilien kanssa suoraa pudotusta varten. Viiden portin vakioasettelu koostuu P-pääilman syöttöaukosta, A/B-työporteista, jotka on liitetty miniatyyriin kaksitoimisiin sylintereihin, ja kahdesta erillisestä sivupoistoportista R1/R2, jotka on varattu pienoisäänenvaimentimen asennukseen pakokaasujen melun vähentämiseksi ja ulkoisen pölyn sisäänpääsyn estämiseksi. Käytössä on tasapainotettu liukuva kelarakenne, joka on immuuni ilmansyötön vastapaineen häiriöille; Vaatii vain kevyttä ulkoista voimaa vakaan venttiilin vaihtamiseen erittäin herkällä vasteella. Useat käyttöpäät ovat valinnaisia ​​erilaisiin työolosuhteisiin: M5B suora mäntä jäykän koskettimen asennon havaitsemiseen, M5R-yleisrullavipu, joka laukeaa nokilla ja ohjauslevyillä, yksisuuntainen tela M5L yhdensuuntaisen rajoituksen estoon ja erilaiset manuaaliset painikkeet ja vaihtotyylit paikan päällä tapahtuvaan manuaaliseen juoksuohjaukseen ja hätäkatkaisuun. Kovaanodisoiduista alumiinirungoista ja kulutusta kestävistä NBR-nitriilikumitiivisteistä valmistetut venttiilit tukevat voiteluvapaata toimintaa suodatetussa paineilmassa 0,05–0,8 MPa:n paineessa, ja niiden käyttöikä ylittää 10 miljoonaa kytkentäjaksoa. Saatavilla on räätälöityjä moniasemaisia ​​jakotukkijalustoja (M5M-sarja) keskitettyyn ilmansyöttöön ja integroituun modulaariseen asennukseen sekä yhteensopivien sovittimien, mikroäänenvaimentimien ja pikaliittimien kanssa. Tämä 3/2-tie S3-pilottiventtiileistä erottuva 5-porttinen M5-sarja voi ohjata suoraan pieniä kaksitoimisia sylintereitä tai antaa ohjaussignaaleja päämagneettiventtiileiden ohjaamiseksi. Tyypillisiä skenaarioita ovat asennustelineen paikallaan havaitseminen, sylinterin liikkeen automaattinen peruutus, manuaalinen virheenkorjaus paikan päällä ja pieni automatisoitu pneumaattinen logiikkasignaalin laukaisu.
