Pneumaattiset komponentit -sarja

SOLH VM2 (VM200) keskikokoinen mekaaninen iskuventtiili on täysin vaihdettavissa vastaaviin SMC-malleihin. Keskikokoinen lautasrakenne, jonka virtauskerroin on Cv=0,87, virtauskapasiteetti on noin 8 kertaa suurempi kuin mini VM1-sarja, joka on varustettu tavallisella Rc1/4-portilla ja valinnaisilla NPT/G1/4-kierteillä. Se toimii alle 0-1,0 MPa ja ei ole yhteensopiva tyhjiön kanssa, sillä siinä on voiteluton, kulutusta kestävä tiiviste ja vankka metallirunko. Saatavilla on sivuportti- ja pohjaporttiputkistoa, jota tukee täydellinen valikoima vaihdettavia toimilaitteita: vakio POM-rulla / karkaistu teräs, kulutusta kestävä telavipu, yksisuuntainen palautumista estävä tela, suora mäntä, litteä painike, keltainen sienihätäpysäytyspää, vihreä merkkipainike ja lukittava sarananuppi. Karkaistusta teräksestä valmistettu telaversio sopii raskaaseen ja kulutusta kestäviin tuotantolinjoihin. Käytetään laajasti sylinterien ja liukupöydän iskunrajan havaitsemiseen, laitteiden manuaaliseen säätöön, jigikalusteiden ilmanvaihtoon ja turvalukitukseen. Se toimii yleisenä mekaanisena ilman laukaisuventtiilinä pakkaus-, tekstiili-, paino- ja yleisen automaation tuotantolinjoilla.

SOLH VM4 (VM400) keskikokoinen 3-porttinen mekaaninen venttiili on täysin vaihdettavissa vastaaviin SMC-malleihin, jotka on sijoitettu mini-VM1- ja suurivirtaus-VM2-sarjojen väliin. Sen ydinetu on yhteensopivuus täyden painealueen kanssa -100 kPa tyhjiöstä 1,0 MPa ylipaineeseen, ominaisuus ei ole käytettävissä VM2:ssa. Siinä on vakiona Rc1/8-portti valinnaisilla NPT/G1/8-kierteillä ja Cv=0,38 virtauskapasiteetilla, ja se tukee sivu- ja alaporttiputkistoa. Rakennettu kiinteällä metallirungolla, se kestää 1000 m/s² iskuja ja voimakasta tärinää, sopii ankariin raskaisiin tuotantolinjoihin, voiteluvapaalla pölynkestävällä tiivisteellä, joka takaa pitkän käyttöiän. Mukana on täydellinen sarja vaihdettavia toimilaitteita: vakio/karkaistu hankausteräsrullan vipu, yksisuuntainen pomppimisenestorulla, suora mäntä, moniväriset sienihätäpysäytyspainikkeet, 2/3-asentoiset kiertonupit, lukittavat painikkeet ja saranan vivut. Laajalti käytetty sylinterin ja liukupöydän iskunrajan havaitsemisessa, tyhjiön adsorptio-/vapautuspiireissä, laitteiden manuaalisessa ryöminnässä, koneen turvallisessa hätälukitus- ja jigikiinnityskytkimessä, se on ihanteellinen keskikokoinen mekaaninen laukaisuventtiili työolosuhteisiin, joissa vaaditaan tyhjiön yhteensopivuutta ja vahvaa iskunkestoa.

SOLH ITV korkean virtauksen sähköpneumaattinen suhteellinen venttiili on täysin vaihdettavissa vastaaviin SMC-malleihin. Suljetun silmukan paineen takaisinkytkentäjärjestelmä hyväksyy DC0–10 V:n jännitteen, 4–20 mA:n virran analogiset signaalit ja valinnaisen kenttäväylän tiedonsiirron, mukaan lukien CC-Link, PROFINET, EtherNet/IP, jotta saavutetaan portaaton, erittäin tarkka ilmanpaineen etäsäätö ±1 % FS-ohjaustarkkuudella ja IP65 pöly- ja roiskesuojauksella. Kolme sarjaa kattavat eri virtausalueet: ITV1100 mikropienelle virtaukselle, ITV2100 yleiselle keskivirtaukselle ja ITV3100 raskaalle suurelle virtaukselle 4400 l/min ANR asti, säädettävällä paineella 0,005 - 0,9 MPa. Se tukee Rc/NPT/G-kierteitä ja työntöliittimiä, sisäänrakennettua LED-digitaalinäyttöä ja itsediagnoosihälytystä DC24V:n matalan virransyötön alla. Laajalti käytetty suurireikäisten sylinterien toiminnassa, kalvon ja langan vakiojännityksen hallinnassa, puolijohde- ja optisissa tarkkuusprosesseissa, automaattisessa annostelussa ja pinnoituksessa, monivaiheisessa paineenvaihdossa hitsaus- ja niittauslaitteissa, useiden manuaalisten säätimien korvaamisessa digitaalisen keskitetyn paineenhallinnan toteuttamiseksi automatisoiduilla tuotantolinjoilla.

SOLH XTO674- ja INA14-inline-takaiskuventtiileillä on sama rakenteellinen alusta, jossa on erittäin alhainen 0,01 MPa halkeilupaine, joka on yhteensopiva sekä paineilman että puhtaan veden kanssa, mikä suojaa takaisinvirtausta vastaan ​​tyhjiö- ja matalapaineisissa nesteputkissa. XTO674 on kokonaan messingistä valmistettu kryogeeninen versio, joka toimii -30 ℃ asti; INA14-standardisarja tarjoaa messingistä tai ruostumattomasta teräksestä valmistettua SUS304-runkoa, joka on varustettu tavallisilla NBR-tiivisteillä sekä valinnaisella öljyn- ja korkean lämpötilan kestävällä FKM- ja säänkestävällä CR-tiivisteellä. Kompakti inline-kierrerakenne virtausnuolimerkinnällä voidaan asentaa suoraan putkistoon ilman ylimääräisiä kiinnikkeitä, mikä estää tehokkaasti alipainehäviön ja käänteisen ilmavirran, kun se asennetaan alipainegeneraattoreiden ja imukuppien väliin. Kahdessa sarjassa on identtiset yleismitat ja kierrekoot suoraa kenttävaihtoa varten ilman putkimuutoksia, ja niitä käytetään laajalti kryogeenisissa laitteissa, tyhjiötuotannon linjoissa, korroosionkestävissä korkean lämpötilan nestepiireissä ja yleisissä pneumaattisissa ja vesiputkissa yksisuuntaisessa paineen säilyttämisessä ja takaisinvirtauksen estämisessä.

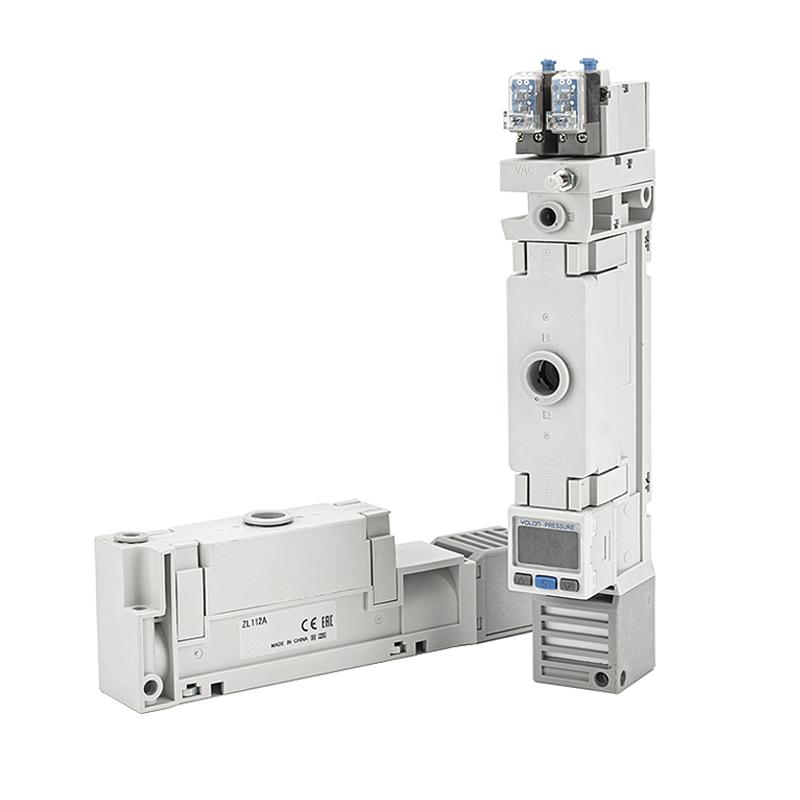

SOLH ZL112 -monivaiheinen Venturi-tyhjiöejektori on täysin vaihdettavissa vastaaviin SMC-malleihin, jotka on varustettu tavallisella Φ1.2-suuttimella. Sen energiaa säästävä monivaiheinen rakenne tarjoaa vakaan -88–92 kPa:n tyhjiön ja vähentää ilmankulutusta yli 40 % yksivaiheisiin ejektoreihin verrattuna. Erittäin integroidun modulaarisen rakenteen ansiosta se tarjoaa K1-kaksoissyöttö-/vapautusventtiilejä automaattiseen imu- ja poistoventtiiliin sekä kustannussäästöjä K2-yksisyöttöventtiilivaihtoehtoina. Sisäänrakennettu äänenvaimennin rajoittaa toimintamelua alle 70 dB(A); Saatavilla on kaksi pakokaasutyyppiä: vakiona integroitu äänenvaimennintyyppi ja P keskitetyn portin pakoputki korkealle virtaukselle. Valinnaisia ​​lisävarusteita ovat analogiset mekaaniset alipainemittarit ja digitaaliset tyhjiöpainekytkimet, joissa on NPN/PNP yksi-/kaksikanavainen ja jännite/virta analoginen signaalilähdöt sekä erilaiset pistokeliittimet, kelajännitteet ja manuaaliset säätönupit. Ilman sisäisiä liikkuvia osia huoltovapaaa jatkuvaa käyttöä varten, se voidaan asentaa suoraan robotin päätytehosteille tyhjiön vasteajan lyhentämiseksi. Sitä käytetään laajalti 3C-lasipaneelien, metallilevyjen, pakkaus- ja tulostusmateriaalien sekä huokoisten työkappaleiden käsittelyyn, jotka vaativat vakaan korkean virtauksen tyhjiöadsorption.

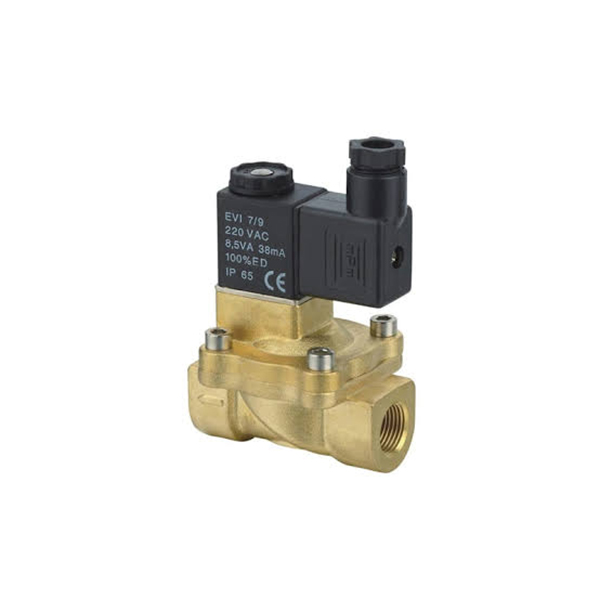

Versio 1｜Virallisen tuotesivun pitkä kopio (SEO-keskeinen, ~290 sanaa itsenäiselle verkkosivuston tietosivulle) SOLH 2V -sarjan 2/2-tie messinkinesteen solenoidiventtiilit ovat monipuolisia sähkömagneettisia on-off-venttiileitä, jotka on suunniteltu paineilman, teollisuusveden ja voiteluöljyn yleiseen hallintaan. Saatavilla kahdessa kypsässä rakennekokoonpanossa: suoratoimiset 2V025- ja kalvopilottikäyttöiset 2V130- ja 2V250-versiot. Tämä kokoonpano on valmistettu vankista taotuista messingisistä venttiilirungoista ja tehokkaista tiivisteelementeistä, ja se tarjoaa luotettavan kytkentätehon, joka kattaa nollapaineen käynnistyksen ja suuren virtauksen putkistojen säätelyn. Kompakti 2V025 suoratoiminen malli käyttää suoraa sähkömagneettista käyttörakennetta, joka mahdollistaa normaalin avaamisen 0 MPa nollapaine-erolla. Varustettu kulutusta kestävillä VITON-fluorikumitiivisteillä, se kestää heikkoja syövyttäviä aineita ja mukautuu täydellisesti matalapaineisiin putkiin, tyhjiösilmukoihin ja mikrovirtausruiskutus- ja -jäähdytyslaitteisiin. Pilottikäyttöiset 2V130 ja 2V250 luottavat keskipaineiseen paine-eroon kalvon ohjaamisessa, ja niissä on huomattavan suuri virtauskapasiteetti ja alhainen kelan virrankulutus. Ne vaativat vähintään 0,05 MPa:n käynnistyspaineen ja käyttävät NBR-nitriilikumitiivisteitä, jotka ovat ihanteellisia tavanomaisille vesi- ja paineilmaputkismille. Kaikissa versioissa käytetään luokan B eristettyjä keloja, joissa on IP65-sisääntulosuojaus ja nopea kytkentävaste 0,05 sekunnissa. Useat kytkentävaihtoehdot (DIN-liitin, lentävät johdot, merkkivalojen pistokkeet) ja runsaat kierrespesifikaatiot G1/8:sta G1 tuumaan tukevat joustavaa kenttäasennusta. SOLH 2V -sarja on laajalti käytössä tyhjiön ohjauksessa, laitteiden jäähdytysvesipiireissä, kattiloiden automaattisessa vedensyötössä, ilmakompressorin vedenottossa ja pääkaasu-nesteputkiston katkaisussa, ja se tarjoaa taloudellisia, vakaita yleisiä nesteen kytkentäratkaisuja teollisuuden automaation nestepiireihin.

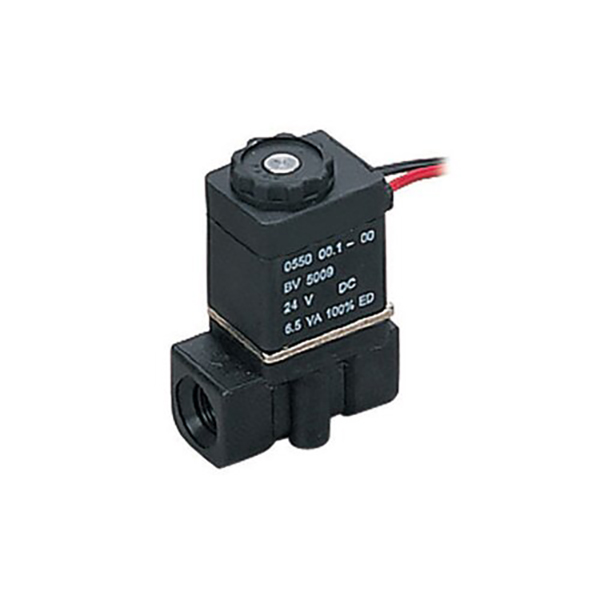

SOLH 2P -sarjan mini 2/2-tie suoratoimiset normaalisti suljetut solenoidiventtiilit käyttävät korkean lujan PA66-nailonista valmistettua muoviventtiilirunkoa, jotka on erityisesti suunniteltu paineilman, puhtaan veden ja alhaisen viskositeetin voiteluöljyn alhaisen virtauksen automaattiseen kytkemiseen. Venttiili toimii aidolla nollapaineella, joten se voi avautua normaalisti 0 MPa:n paine-eron alla, mikä tehokkaasti katkaisee pilottikäyttöisten solenoidiventtiilien paineriippuvuuden. Tämä sarja käyttää kypsää suoraa sähkömagneettista ohjausrakennetta. Virran katkaisutilassa sisäänrakennettu palautusjousi puristaa tiiviisti venttiilin ydintä täysin suljetun tilan ylläpitämiseksi; jännitteessä sähkömagneettinen vetovoima nostaa venttiilin sydämen nopeasti johtamaan putkilinjaa, ja koko kytkentätoiminto päättyy 0,05 sekunnissa erittäin nopean vasteen saavuttamiseksi. Vakiokokoonpanossa käytetään kulutusta kestäviä VITON-fluorikumitiivisteitä, jotka kestävät erinomaisesti öljyä, vettä ja lieviä syövyttäviä aineita; NBR-nitriilikumitiiviste on saatavana lisävarusteena työolosuhteiden mukaan. Käämi saavuttaa IP65 pöly- ja vesitiivis suojausluokan luokan B eristyksellä, joka pystyy vakaaseen jatkuvaan toimintaan kosteissa työpajaympäristöissä. Kiinteällä φ2,5 mm:n virtausaukolla ja CV-arvolla 0,23, saatavilla on kaksi yleistä kierrespesifikaatiota G1/8 ja G1/4, yhdistettynä erilaisiin kytkentävaihtoehtoihin, mukaan lukien standardi DIN-liitin, lentävät johdot ja merkkivalopistokkeet sekä yleiset AC/DC-jännitevaihtoehdot maailmanlaajuisten yhteensopivuusvaatimusten täyttämiseksi. Kevyt kompakti ääriviiva sopii asennettavaksi kompaktien laitemoduulien sisään. Sitä käytetään laajalti tyhjiögeneraattorin ilmanlähteen ohjauksessa, pienten sylinterien ilmansyöttökytkentöissä, laitteiden mikrojäähdytysvesisilmukoissa, automaattisessa ruiskutuksessa, ilmakompressoreissa automaattisissa tyhjennysjärjestelmissä ja pienissä kostutusjärjestelmissä, mikä toimii kustannustehokkaana miniatyyri nesteen ohjausvaihtoehtona messingisille 2V-sarjan venttiileille.

SOLH 3V -sarjan 3/2-tie pneumaattiset solenoidisuuntaventtiilit on suunniteltu sekä suoratoimisilla että pilottitoimisilla rakenteilla, ja ne on räätälöity yksitoimisten jousipalautteisten sylintereiden ohjaamiseen ja tyhjöpneumaattisten piirien kytkemiseen. Saatavana normaalisti suljetussa (NC) ja normaalisti avoimessa (NO) kokoonpanossa, tämä sarja käyttää erittäin lujaa kevyttä alumiiniseosta valmistettua venttiilirunkoa, jossa on kompakti rakenne, nopea reagointi ja IP65 pöly- ja vesitiivis suojaluokka, joka toimii vakiona pienten ja keskikokoisten pneumaattisten automaatiojärjestelmien ydinohjauskomponenttina. Portin asettelu noudattaa yleismaailmallisia alan standardeja: P pääilman tuloaukolle, A sylintereiden tai imurien liittämiseen käytettävälle työportille, R pakoputkelle, joka on sovitettu äänenvaimentimille käyttömelun vähentämiseksi. Suoratoimiset 3V1- ja 3V2-versiot tukevat luotettavaa nollapaineen käynnistystä 0–0,8 MPa:n nopeudella ja kytkentävastetta alle 0,05 s, ja ne sopivat täydellisesti matalapaineisiin kaasuputkiin ja alipaineisiin alipainesäätöskenaarioihin. Pilottiohjattu 3V100/3V200/3V300-sarja sisältää suuremman virtauskapasiteetin ja alhaisemman kelan virrankulutuksen, mikä vaatii vähintään 0,15 MPa:n sisääntulopaineen vakaaseen kytkentään, joka täyttää suuren virtauksen tavanomaiset pneumaattiset silmukat. Varustettu sormustyylisellä manuaalisella ohituspainikkeella kätevää paikan päällä tapahtuvaa virheenkorjausta varten asennuksen ja huollon aikana. Koko sarja tukee öljytöntä toimintaa ja vakaa tiivistyskyky. Useat kierremääritykset, mukaan lukien M5, G1/8, G1/4 ja G3/8, ovat valinnaisia, yhdistettynä yleisiin maailmanlaajuisiin AC- ja DC-jännitteisiin sekä kahteen DIN-pistorasiaan ja johtoihin. Se voi korvata suoraan perinteiset 3A ilmanohjausventtiilit ja 3L käsivetoventtiilit ilman rakenteellisia muutoksia, joita käytetään laajalti työkappaleen kiinnitysnostomekanismeissa, tyhjiön adsorptiokytkentöissä, pneumaattisissa lukitussuojauksissa ja pienten toimilaitteiden säätöissä.

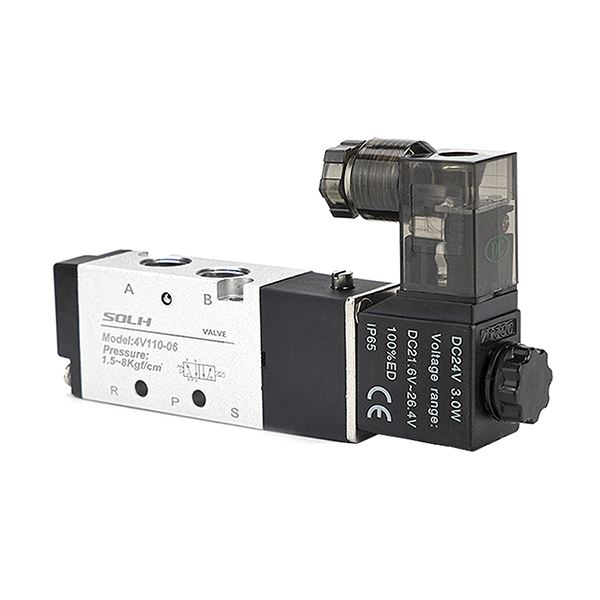

SOLH 4V -sarjan pilottiohjatut pneumaattiset suuntasäätöventtiilit ovat teollisuuden pneumaattisia komponentteja, jotka kattavat 5/2-tie kaksiasentoiset ja 5/3-tie kolmiasentoiset konfiguraatiot, jotka on erityisesti optimoitu kaksitoimisten pneumaattisten sylintereiden edestakaisliikenteeseen, keskitahtiseen asentoon ja paineen säilyttämiseen. Tässä sarjassa on erittäin tarkka luistiventtiilin ydin ja sisäänrakennettu pilottikäyttörakenne, ja siinä on alhainen kitkavastus, herkkä kytkentätoiminto ja alhainen kelan virrankulutus, ja sitä käytetään laajalti automatisoiduissa kokoonpanolinjoissa, pakkauskoneissa, paikannuslaitteissa ja yleisissä pneumaattisissa voimansiirtojärjestelmissä. Viiden portin asettelu on yleisten alan standardien mukainen: P toimii pääilman syöttöaukona; A ja B ovat kaksi suoritusporttia, jotka on liitetty kaksitoimisten sylinterien etu- ja takakammioihin ohjaamaan ulosvetoa ja sisäänvetoa; R ja S ovat pakoportteja, joissa on äänenvaimentimet, jotka vähentävät käyntiääntä. 5/2-tietyyppi sisältää yksikelaisen sähköohjauksen ja kaksikäämin sähköisen ohjausvaihtoehdon. Yksisähköiset ohjausventtiilit luottavat jousen palautukseen, joka palautuu automaattisesti sähkökatkon jälkeen, mikä on ihanteellinen tavanomaisiin edestakaisin toimintoihin ja turvapalautussovelluksiin. Kaksoissähköisissä ohjausventtiileissä on asentomuisti ilman jousia, mikä lukitsee sylinterin nykyisen asennon tasaisesti virran katkaisun jälkeen pitkäaikaista paikantamista ja paineenpitoa varten. 5/3-suuntaisessa kolmiasentoisessa versiossa on kolme valinnaista neutraalitilaa: suljettu keskus (C-tyyppi) lukitsee kaikki portit sylinterin jousituksen lukitsemista ja putoamissuojaa varten; pakokeskus (tyyppi E) yhdistää A/B-portit pakokanaviin paineen alentamiseksi ja vapaaksi kellumiseksi manuaalisen käyttöönoton aikana; painekeskus (tyyppi P) syöttää paineilmaa molempiin työportteihin kaksisuuntaista tasapainoista kiinnitystä varten. Saatavilla olevat tekniset tiedot vaihtelevat välillä 4V110–4V410 kierrekooilla M5, G1/8, G1/4, G3/8 ja G1/2. Varustettu IP65-pöly- ja vesitiiviillä käämeillä, jotka tukevat yleisiä AC- ja DC-jännitteitä, koko sarja tukee öljytöntä toimintaa ja mukana tulee manuaalinen ohituspainike kätevää testausta ja huoltoa varten paikan päällä. Se on yleinen vakiosuuntaventtiili teollisuuden pneumaattiseen automaatioon.
