Pneumaattiset komponentit -sarja

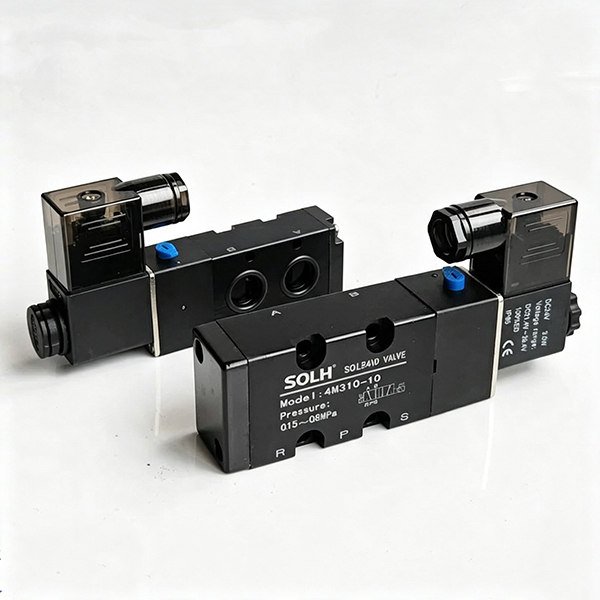

SOLH 4M -sarjan levytyyppiset 5/2-tiemagneettiventtiilit ovat tiukasti kansainvälisten NAMUR-asennusstandardien mukaisia, ja ne on suunniteltu asennettavaksi suoraan palloventtiilejä ja läppäventtiilejä käyttäviin pneumaattisiin toimilaitteisiin. Integroidussa pohjapohjassa on valmiiksi upotetut P-, A-, B-, R1- ja R2-ilmakanavat, mikä mahdollistaa saumattoman telakoinnin toimilaitteen ilmaonteloilla ilman ulkoista letkua A/B-työporteille. Tämä virtaviivainen asettelu vähentää merkittävästi putkilinjan työmäärää ja mahdollisia ilmavuotokohtia verrattuna perinteisiin putkiliitettäviin 4V-sarjan solenoidiventtiileihin. Tämä mallisto käyttää sisäistä pilottikelarakennetta öljyttömällä toiminnalla. Tarjolla on yksikelainen jousipalautus (4M×10) ja kaksikelainen lukitusmuisti (4M×20), jotka kattavat kolme kokoluokkaa: 4M100, mainstream 4M200 ja high-flow 4M300. Yksittäiset sähköohjatut versiot nollautuvat automaattisesti jousen jännityksen alaisena, kun virta katkaistaan ​​vikaturvallisia nollausskenaarioita varten, kun taas kaksoissähköohjatut versiot säilyttävät kytkentäasennon tasaisesti sähkökatkon jälkeen ylläpitääkseen venttiilin avautumis-/sulkemistilan putkilinjan pitkäaikaista lukitusta varten. Jokaisessa yksikössä on sivulle asennettu manuaalinen ohituspainike kätevää offline-käyttöönottoa ja huoltotestausta varten. Kelat tukevat laajalti käytettyjä maailmanlaajuisia AC/DC-jännitteitä IP65 pöly- ja vesitiiviillä tunkeutumissuojalla, jotka sopivat vaativiin työolosuhteisiin vedenkäsittelyssä, kemikaaliputkissa ja yleisessä teollisuuden nestekytkimessä. Sarja on mitoiltaan yhteensopiva vastaavan 4V-sarjan kanssa jaettujen jakotukkien kanssa, jotka tukevat itsenäistä toimilaitteen asennusta tai keskitettyä venttiilisaarekekokoonpanoa moniasemaisten jakotukkien kautta. Sertifioidulla standardinmukaisella NAMUR-liitännällä, joka on vaihdettavissa yleisen Airtac 4M -sarjan kanssa, se toimii erillisenä sovitettuna ohjauskomponenttina pneumaattisten pallo- ja läppäventtiilitoimilaitteiden automaattiseen on-off-säätöön.

SOLH 7V:n kompakti pilottiohjattu solenoidiventtiili sisältää täydelliset 5/2- ja 5/3-tievaihtoehdot, jotka kattavat yksikierteisen jousipalautuksen, kaksoiskäämin lukituksen ja kolme keskitoimintoa: keskellä kiinni, keskipoisto, keskipainesyöttö. Siinä on integroitu sisäinen keskitetty pakoputken rakenne, jonka virtauskapasiteetti on noin 30 % suurempi kuin perinteisissä 4V-sarjan venttiileissä, kytkentävaste ≤50 ms ja maksimikäyttötaajuus jopa 5 Hz. Erittäin pienitehoiset kelat tuottavat vähemmän lämpöä jatkuvaan jännitteeseen, DC-virrankulutus 0,7 W ja AC 1,1 VA. Tarjolla on täysikokoinen mallisto M5 - 3/8" ja se tukee sekä vakiokierreportteja että pikaliittimiä. Venttiilit voidaan asentaa yksitellen tai pinota usean aseman alumiinijakotukkiin kaappitilan säästämiseksi ja pääilmaputkien yksinkertaistamiseksi. Käyttöpainealueet 0,15–0,8 MPa, käyttölämpötila -20 ℃, painevaletun rungon käyttöikä ~70 käytetään sylinterin suunnanvaihtoon ja keskitettyyn pneumaattiseen ohjaukseen kaikilla automatisoiduilla tuotantolinjoilla.

SOLH SY -sarjan pilottiohjattu 5-porttinen solenoidiventtiili on täysin vaihdettavissa vastaaviin SMC-venttiileihin, mukaan lukien SY3000 mini-, SY5000 medium mainstream-, SY7000 large ja SY9000 extralarge -mallit. Se tarjoaa täydelliset piirivaihtoehdot: 5/2 yksi-/kaksoiskela ja 5/3 kolmiasentoinen keskisuljettu, keskipoisto- ja keskipainesyöttötoiminnot. Vakiotehoiset 0,35 W käämit ja valinnaiset 0,1 W erittäin vähän tehoa säästävät käämit tuottavat vain vähän lämpöä jatkuvaan jännitteeseen. Sisäinen pilottiversio toimii 0,1-0,7 MPa, kun taas ulkoinen pilottiversio tukee -100 kPa tyhjiöympäristöä. Rakotiivisteinen kela saavuttaa jopa 200 miljoonaa kytkentäjaksoa. Ilma-aukot on järjestetty sivulle, ylä- ja alapuolelle joustavaa letkun reititystä varten. Venttiileissä on plug-in-snap-rakenne, joka on yhteensopiva SS5Y-jakotukin venttiilisaarekkeiden kanssa, mikä mahdollistaa yhden venttiilin huollon ilman koko venttiilin purkamista, IP65-pistoliittimellä ja IP67-jakotukin pohjaluokittelulla. Optimoidut sisäiset kanavat tuottavat noin 80 % suuremman virtauksen kuin vanhat venttiilit, ja sisäänrakennettu pilottisuodatinverkko estää pölyn juuttumasta kelaan. Käytetään laajasti sylinterin suunnanvaihtoon ja keskitettyyn pneumaattiseen ohjaukseen puolijohteiden, autojen hitsaus-, pakkaus- ja lääketieteellisen automaation laitteissa.

SOLH 2S -sarjan 2/2-tie normaalisti suljetuissa nestemagneettiventtiileissä on kaksi täyttä linjaa: suoratoimiset pienireikäiset 030/050-mallit ja pilottiohjatut suuren reiän 150-500 variantit puhtaan veden, paineilman, jäähdytysnesteen, voiteluöljyn ja heikosti syövyttäviä nesteputkien automaattiseen on-off-säätöön. Suoravaikutteinen versio mahdollistaa nollapaineen käynnistyksen ilman vähimmäispaine-erorajaa, siinä on pieni koko, universaali asennussuunta ja millisekunnin nopea kytkentä, mikä sopii erinomaisesti matalapaineisiin mikrovirtaussovelluksiin, kuten työstökoneiden yksipistejäähdytykseen, 3C-mikroilma-vesihaaroihin ja minipuhdistuslaitteisiin. Pilottikäyttöinen tyyppi vaatii vähintään 0,05 MPa paine-eron täyteen avautumiseen, tuottaa erittäin suuren virtauksen pienitehoisilla matalalämpöpattereilla, sopii ilmakompressorin tyhjennysjakoille, pääsuihkuvesilinjoille ja suuren virtauksen kierrättäville vedenkäsittelyputkille. Tavalliset NBR-nitriilikumitiivisteet on varustettu valinnaisilla hapon ja kuuman veden kestävillä elintarvikelaatuisilla EPDM-tiivisteillä. Saatavilla on useita kansainvälisiä kierrestandardeja (PT/G/NPT) ja maailmanlaajuisia yleiskelajännitteitä (DC12/24V, AC24/110/220V), joita tukevat DIN-pistoke- ja johdinjohdotusvaihtoehdot. Lämmönkestävät käämit mahdollistavat pitkän jatkuvan jännitteen. Valintaohje: suoratoiminen tyyppi putkilinjoille, joiden staattinen paine on alle 0,05 MPa ja pieni haaravirtaus; pilottikäyttöinen versio G1/2:lle ja korkeammalle pääkokoojalle vakaalla korkealla paineella ja suurella kiertovirtauksella. EPDM-tiiviste on pakollinen kuumalle vedelle ja elintarvikekelpoisille nestemäisille väliaineille.

SOLH 2W -sarjan 2/2-tie normaalisti suljettu nestemagneettiventtiili kiinteällä messinkirungolla sisältää pieniaukkoisia suoratoimisia 030/050 malleja ja suurireikäisiä pilottitoimisia 150-500 versioita, jotka on suunniteltu puhtaan veden, paineilman, leikkausjäähdytysnesteen, voiteluöljyn ja heikosti syövyttäviä nesteputkien automaattiseen on-off-ohjaukseen. Suoratoiminen versio toteuttaa nollapaine-eron käynnistyksen ilman minimityöpainerajaa, siinä on kompakti koko, universaali asennussuunta ja millisekunnin suurtaajuuskytkentä, joka on ihanteellinen matalapaineisiin mikrovirtaushaaroihin, tyhjiöapuvesipiireihin ja yksipistejäähdytykseen pienille työstökoneille. Pilottikäyttöinen tyyppi vaatii vähintään 0,05 MPa:n käynnistyspaine-eron, tuottaa erittäin suuren virtauksen pienitehoisilla matalan lämpötilan käämeillä, sopii ilmakompressorin päätyhjennyslinjoihin, yleiskokoonpanon pääsuihkuvesipiireihin ja suuren virtauksen kiertovesiputkiin vedenkäsittelyjärjestelmiin. Tavalliset NBR-nitriilikumitiivisteet on varustettu valinnaisilla lämmön- ja haponkestävällä elintarvikelaatuisilla EPDM-tiivisteillä. Saatavilla on useita kansainvälisiä kierrestandardeja (PT/G/NPT) ja täyden alueen kelajännitteitä (DC12/24V, AC24/110/220V), joita tukevat DIN-pistorasiat kaapin johdotusta varten ja IP65-vesitiiviit johdinjohdot kosteille ulkolaitteille. Lämmönkestävät kelat mahdollistavat 24 tunnin jatkuvan jännitteen ilman palamista. Valintaohjeet: valitse suoratoiminen tyyppi putkilinjoille, joiden staattinen paine on alle 0,05 MPa ja mikro yhden pisteen virtaus; Valitse pilottikäyttöinen versio G1/2:lle ja sitä korkeammalle pääkokoojalle vakaalla korkeapaineisella suurella kierrolla. EPDM-tiiviste on pakollinen kuumalle vedelle, puhdistetulle vedelle ja elintarvikekelpoisille nestemäisille väliaineille.

SOLH MBB:n kevyt raidetangon vakiosylinteri on päivitetty kevyt malli, 10 % kevyempi kuin perinteinen MB-sarja ja täysin yhteensopiva ISO15552-standardien kanssa tuontitangon sylintereiden suorassa vaihdossa. Kaksipäässä säädettävä ilmatyyny ja neliömäiset päätykappaleet takaavat korkean jäykkyyden, alhaisen melutason ja vakaan öljyttömän toiminnan, joka sopii keskiraskaan ja korkean taajuuden työolosuhteisiin. Se kattaa useita muunnelmia ja erilaisia ​​asennusvaihtoehtoja, joita käytetään laajalti kuljetuslaitteissa ja yleisissä automaatiokoneissa. Kypsällä massatuotannolla ja riittävällä varastolla se tukee vakaata erätoimitusta ja vientiä maailmanlaajuisesti.

SOLH SAI -raidetankoton profiilisylinteri täyttää ISO15552-standardin, mitoiltaan vaihdettavissa FESTO DNC- ja SE-sarjojen kanssa. Se on varustettu M-muotoisella integroidulla alumiinitynnyrillä, ja se on varustettu kaksipäähän säädettävällä ilmatyynyllä ja joustavalla PPV-tyynyllä ja kaksipuolisilla anturiurilla. Täydelliset versiot sisältävät yksitangon, kaksoistangon, iskun säädettävän, lukittavan ja SAIF-venttiiliin integroidun sylinterin. Se tukee öljytöntä toimintaa alhaisella käynnistyspaineella. Porauskoot φ32 ~ 200 mm, räätälöity isku jopa 2000 mm ja erilaisia ​​ISO-asennusvaihtoehtoja. Käytetään laajasti pakkauskoneissa, kuljettimissa ja työstökoneautomaatiossa. Vakaa massatuotanto ja riittävä varasto tekevät siitä kustannustehokkaan yleisen lineaaritoimilaitteen vientiautomaatiolaitteisiin.

SOLH SE -raidetankoton neliömäinen standardisylinteri täyttää ISO15552- ja VDMA24562-standardit, voidaan suoraan vaihtaa FESTO DNC- ja SMC CP96S -sarjojen kanssa. Integroitu nelikulmainen alumiinirunko tarjoaa korkean jäykkyyden, varustettu kaksinkertaisella säädettävällä ilmatyynyllä ja 3-sivuisilla anturiurilla joustavaa asennusta varten. Vaihtoehtoja ovat yksitanko, kaksoistanko, iskunsäätöinen ja BSE-lukittava tyyppi, joka soveltuu keskiraskaan kuormitukseen ja pitkäiskuihin korkeataajuisiin sovelluksiin. Kova-anodisoitu tynnyri tukee öljytöntä toimintaa useilla asennusvaihtoehdoilla, joita käytetään laajalti työstökoneissa, pakkauksissa ja kuljetinautomaatiossa. Räätälöity pitkätahtinen palvelu, riittävä varasto ja vakaa bulkkitoimitus globaaleille automaatiovalmistajille.

SOLH SC:n taloudellinen raidetangon vakiosylinteri käyttää neljää raidetankoa päätykansien kiinnittämiseen erittäin jäykällä ja iskunkestävyydellä, ja niitä käytetään laajalti yleisenä pneumaattisena toimilaitteena. Porauskoot vaihtelevat φ32-250 mm, varustettu kaksinkertaisella säädettävällä ilmatyynyllä iskujen ja melun vähentämiseksi. Vaihtoehdot sisältävät yksitangon, SCD-kaksoistangon, SCJ-iskun säädettävän ja SCL-lukittavan sylinterin. Sisäänrakennettu magneettirengas valinnainen CMSG/DMSG-magneettikytkimille, tukee öljytöntä toimintaa. Lyhyempi runko kuin ISO-profiilisylintereissä yhtäläisellä halkaisijalla kilpailukykyiseen hintaan. Saatavilla useita kiinnitystyyppejä työntämistä, käsittelyä ja sijoittamista varten kuljettimelle, pakkaus- ja kokoonpanolinjoille. Riittävä varasto tukee massavientitilauksia.
