Pneumaattiset komponentit -sarja

SOLH DNC -kiinnitystangottomien profiilien pneumaattiset sylinterit ovat tiukasti kansainvälisten ISO 15552- ja VDMA 24562 -standardien mukaisia, ja ne ovat täydellisesti vaihdettavissa yleisten eurooppalaisten standardisylintereiden kanssa saumattomien laitteiden päivittämiseen ja ulkomaisiin vientiprojekteihin. Integroitu neliön muotoinen erittäin jäykkä alumiiniprofiili poistaa paljaat raidetangot, mikä parantaa rakenteellista vakautta ja siistiä asettelua, yhdistettynä sisäänrakennettujen kaksipuolisten anturiurien kanssa kätevää magneettikytkimen asennusta varten. Vakiovarusteet kaksipäätä säädettävät PPV-ilmatyynyt vaimentavat tehokkaasti inertiatörmäyksiä nopean ja raskaan edestakaisen ajon aikana; Ensiluokkainen matalakitkainen komposiittitiiviste tukee öljytöntä käyntiä 4000 km:n kokonaishuoltoiskun ja toistuvan paikannustarkkuuden ollessa ±0,05 mm. Valinnaiset kokoonpanot kattavat pyörimisen estävät neliötangot, kaksoistanko, asennon lukitusyksiköt ja päätymekaaniset lukot. Vakaa massatuotantomme takaa riittävän spot-varaston, jota käytetään laajalti autoautomaatiossa, tarkkuuselektroniikassa, pakkauskoneissa ja eurooppalaisstandardeissa pitkän jakson vakaata toimintaa vaativissa automatisoiduissa tuotantolinjoissa.

SOLH SI -sarjan raidetangottomat profiili pneumaattiset sylinterit täyttävät tiukasti kansainväliset ISO 15552 (entinen ISO 6431) ja VDMA 24562 standardit, ja ne ovat täysin vaihdettavissa Festo DNC-, SE- ja DSBA-sarjan sylintereihin kustannustehokkaana keskitason vaihtoehtona. Rakennettu integroidulla tähden muotoisella neliömäisellä alumiiniseosprofiililla ilman paljaita raidetangoja, sylinterin runko tarjoaa erinomaisen rakenteellisen jäykkyyden, erinomaisen vääntymisen ja taipumisen eston sekä siistin, korroosionkestävän ulkopinnan, joka sopii ihanteellisesti siistiin vierekkäiseen järjestelyyn automatisoiduilla linjoilla. Sisäänrakennetut erilliset anturiurat molemmilla puolilla tukevat AirTAC CMSE, DMSE ja CS1 magneettikytkimien suoraa asennusta ilman ylimääräisiä kiinnikkeitä. Varustettu tavallisilla kaksipuolisilla manuaalisesti säädettävillä ilmatyynyillä ja PPV-joustopuskurilla, se vaimentaa tehokkaasti inertiaiskuja ja vaimentaa melua nopean ja raskaan edestakaisen ajon aikana. Ensiluokkainen kaksois-Y-tyyppinen kompensointitiivistysjärjestelmä varmistaa erittäin alhaisen 0,1 MPa:n käynnistyspaineen ja vakaan pitkän öljyttömän toiminnan. Sen kova kromattu 45# teräksinen männänvarsi tarjoaa erinomaisen kulutuksen ja ruosteenkestävyyden. Täydellinen valikoima räätälöityjä variantteja kattaa SID-kaksoissynkronisen varren, SIJ-iskusäädettävän mallin, SIL-asentolukitusversion, SIF-venttiilisylinteriin integroidun toimilaitteen ja SIQ-kiertymisenestoisen neliömännänvarsityypin, jotka täyttävät erilaiset teollisuuden vaatimukset. Koko sarja on valmiiksi asennettu sisäänrakennetulla magneettirenkaalla oletusarvoisesti reaaliaikaista männän asennon palautetta ja PLC-vivuston ohjausta varten. Laajalti hyväksytty eurooppalaisissa vientikoneissa, automatisoidussa kokoonpanossa, pakkaamisessa, materiaalinkäsittelyssä ja työstökoneiden apukäytössä, se tasapainottaa luotettavan suorituskyvyn ja kilpailukykyisen hinnoittelun korvaamalla perinteiset raidetangon SC-sylinterit ja kalliit maahantuotuja DNC-sylinterit.

SOLH CP96S raidetangon profiilisylinteri on ISO15552- ja VDMA24562-standardien mukainen, täysin vaihdettavissa alkuperäisen CP96S-sarjan kanssa. Se on suunniteltu kaksoispuskurijärjestelmällä, jossa yhdistyvät säädettävä ilmatyyny ja kumityyny, ja se saavuttaa alhaisen melun ja lievän iskun nopeassa ja korkeataajuisessa edestakaisin nopeudella 50–1000 mm/s. Sisäänrakennettu raidetangon alumiinirunko on 15 % kevyempi kuin perinteiset raidetangon sylinterit, ja sen jäykkyys on korkea ja kuormituskestävyys erinomainen. Vaihtoehdot sisältävät yhden sauvan vakiotyypin ja CP96SD-vääntöä estävän kaksoistangon mallin. Sisäänrakennettu magneettirengas valinnainen M9B/A93-antureille; saatavana korkean lämpötilan ja ruostumattomasta teräksestä valmistettuja männänvarsiversioita. Poraus φ32 ~ 125 mm, räätälöity isku jopa 2000 mm. Käytetään laajasti työstökoneissa ja raskaassa pakkausautomaatiossa maailmanlaajuiseen laitteiden vaihtoon.

SOLH HLH ultraohut L-kisko lineaarinen liukusylinteri ottaa käyttöön integroidun yksipuolisen kierrättävän pallonohjainkiskon, jossa on ohut matalaprofiilinen runko asennustilan säästämiseksi, kaksitoiminen pneumaattinen luisti, joka on tarkoitettu kevyiden kuormien tarkkuuteen. Porauskoot vaihtelevat 6, 10, 16 - 20 mm vakioiskuilla 5-60 mm, käyttöpaineella 0,15 ~ 0,7 MPa ja käyttölämpötilalla -20 ℃ - 70 ℃. Sylinterin rungossa on 4-suuntaiset asennuskierrereiät ja 3-sivuiset ilma-aukot joustavaa putkistoa varten. Liukuvaunussa on kiinnityskierrereiät ja kohdistustapin reiät ylä- ja etupinnassa. Vakiovarusteena on sisäänrakennettu magneettirengas, jossa on kaksi sivuuraa magneettisten kielikytkimien asentamista varten. Männänvarren ja kelkan välinen kelluva nivel eliminoi sivuttaisen sivukuorman ja varmistaa erinomaisen suoruuden ja pyörimisen eston. Verrattuna kaksikiskoisiin HLQ-sarjaan, HLH:ssa on ohuemmat ääriviivat ahtaassa kapeassa tilassa, jota käytetään laajasti 3C- ja puolijohteiden minitarkastusjiggeissä, kevyissä työntökiinnitysyksiköissä ja edestakaisin liikkuvissa asemointimekanismeissa kompakteissa automaatiokoneissa.

SOLH HLQ / HLQL kaksiakseliset liukusylinterit ottavat käyttöön kierrätyspallon lineaariohjaimia, mukaan lukien HLQ:n kompakti vakioversio sivulle asennetulla sylinterillä ja erittäin jäykkä symmetrinen HLQL-malli. Porauskoot vaihtelevat 6-25 mm iskunpituuksilla 10-150 mm. Kaksisuuntainen männänvarsirakenne tarjoaa vahvan työntövoiman ja erinomaisen vääntymisen ja pyörimisen eston. Sisäänrakennettu kelluva nivel männän ja liukukelkan välillä kompensoi epäkeskisiä sivuttaiskuormia. Jalustassa on 3-suuntaiset kiinnitysreiät, kun taas liukuvaunussa on monipintaiset kiinnitysreiät ja kohdistustapit; sivuraot magneettisille kielikytkimille ja sisäänrakennettu magneetti ovat vakiona. Saatavilla on useita puskurivaihtoehtoja: kaksinkertainen/yksi säädettävä ilmapuskuri, hydraulinen iskunvaimennin ja ulkoiset pysäytyslohkot tasaisen edestakaisen liikkumisen ja korkean toistuvan paikannustarkkuuden takaamiseksi. HLQ sopii keskikokoisiin ja pieniin kuormiin, joissa on rajoitettu tila, kun taas symmetrinen HLQL käsittelee raskaita kuormia ja vakavaa epäkeskosiirtoa. Käytetään laajasti automaattiseen siirtoon, tarkkuuskiinnitykseen ja lineaariseen asemointiin 3C:ssä, puolijohteiden kokoonpano- ja testauslaitteissa.

SOLH HLS / HLSL-kaksiakseliset liukusylinterit käyttävät linjakosketusrullaohjaimia, jotka tarjoavat paljon paremman jäykkyyden, toistuvan paikannustarkkuuden ja epäkeskisen kuormituksen kestävyyden kuin HLQ-palloohjainmallit. Saatavilla on kaksi versiota: vakio HLS sivulle asennetulla kompaktilla sylinterillä keskisuurille ja pienille kuormille ilman voimakasta siirtymää; symmetrinen HLSL keskitetyllä sylinterillä ja kahdella rinnakkaisrullalla raskaille kuormille, suurelle epäkeskiselle vääntömomentille ja erittäin tarkkoihin vaatimuksiin. Porauskoot kattavat 6–25 mm ja iskut 10–150 mm. Kaksoismäntävarret tarjoavat tehokkaan työntövoiman ja vääntöä estävän suorituskyvyn, kun taas sisäänrakennetut kelluvat nivelet eliminoivat sivuttaispoikkeutusjännityksen. Jalusta tukee 3-suuntaisia ​​kiinnitysreikiä, liukuvaunussa on monipintaisia ​​kiinnityskierteitä ja kohdistustappeja, ja magneettirengas ja anturipaikat ovat vakiona. Säädettävät ilmapuskurit, hydrauliset iskunvaimentimet ja ulkoiset mekaaniset pysäyttimet ovat valinnaisia ​​lisävarusteita. Käyttölämpötila vaihtelee -20 ℃ - 70 ℃. Käytetään laajasti puolijohde-, lääketieteellinen automaatio-, työstökonejiggeissä ja muissa raskaissa erittäin tarkoissa siirto- ja kiinnitysasemissa.

SOLH MSQ hammastanko-pyörivä toimilaite on täysin vaihdettavissa vastaaviin SMC-pyöriviin pöytiin. Symmetrisen kaksimäntäisen hammastankorakenteen käyttämä se tuottaa 3–4 kertaa suuremman vääntömomentin ja erinomaisen radiaali- ja aksiaalikuormituskyvyn verrattuna siipityyppisiin CRQ-sylintereihin. Saatavilla on kaksi laatua: MSQB-standardisarja H9-toleranssilla ja MSQA-tarkkuussarja, jossa on H8-sovitus ja ±0,01 mm:n toistopaikannustarkkuus. Pyörivässä pöydässä on esikoneistettu paikannustappireiät ja kiinnityskiinnitysreiät sekä keskellä oleva ontto läpivientireikä johdotusta ja letkujen reititystä varten. Varustettu kaksipäätyisillä kulmansäätöruuveilla portaattomasti säädettävään kääntöalueeseen 0–190°, kiinteät 90°/180° kääntöversiot ovat valinnaisia. Tarjolla on kaksi vaimennusratkaisua: vakiokumipuskurit ja suffix-R integroidut hydrauliset iskunvaimentimet (L matala kineettinen energia / H korkea kineettinen energia). Kaksoisputkiasettelut sisältävät oletusarvoiset päätyportit ja E-puolen etuportit. Sisäänrakennetut magneettirenkaat tukevat M9BW-kiekkokytkimiä asennon palautesignaalien lähettämiseksi PLC:hen. Runkokoot vaihtelevat välillä 10-200, esitäytetyllä pitkäikäisellä rasvalla voiteluvapaaa käyttöä varten. Käytetään laajasti piirilevyjen optisessa tarkastuksessa, mikrosirun tarkkuusasemointiin, pakkaussuunnan vaihtoon, työstökoneiden työkappaleen kääntämiseen ja minimanipulaattorin päiden pyöriviin liitoksiin indeksointiin, kiertoon ja monikulmaisen paikannusautomaatioon.

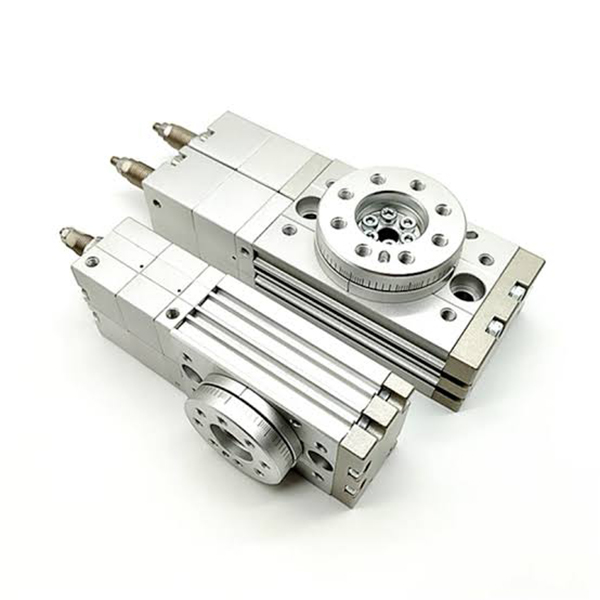

SOLH MSZ:n kolmiasentoiset hammastanko- ja hammaspyöräsylinterit ovat omistettuja pyöriviä toimilaitteita, jotka on suunniteltu saavuttamaan kolmipistelukitusasento (vasen raja / välipysäytys / oikea raja), mikä ratkaisee tavanomaisten kaksiasentoisten pyörivien sylintereiden rajoitukset, joista puuttuu keskiaseman sijoittelu. Tämä sarja tarvitsee vain yhden 5/3-tiekeskipaineisen solenoidiventtiilin täyden asennon vaihtoon, poistamalla monimutkaiset kaksiventtiiliset pneumaattiset piirit järjestelmän sijoittelun yksinkertaistamiseksi ja yleisten suunnittelukustannusten alentamiseksi. Välilukitusasento tukee ±10° hienokulmasäätöä, kun taas vasen ja oikea liikerajat ovat erikseen säädettävissä välillä 0–95°, mikä mahdollistaa joustavan monikulmaisen asennon. Se on luokiteltu neljään erittelyyn: perus-MSZB, korkean tarkkuuden MSZA, kumipuskuri MSZB-R ja hydraulinen puskuri MSZA-R. Kaksitelineinen kaksimäntäinen sisärakenne eliminoi tehokkaasti vaihteiston välyksen ja tuottaa tasaisen vääntömomentin toistuvan asennonvaihdon aikana. Integroidussa pyörivässä levyssä on varatut kohdistustapin reiät työkappaleen suoraa asennusta varten, yhdistettynä keskellä olevaan onttoon läpivientireikään, jotta johdot ja ilmaletkut kulkevat siististi läpi. Tavalliset sivuanturin urat sopivat D-M9B- ja D-A93-magneettikytkimiin kolmen työaseman reaaliaikaisen signaalin takaisinkytkennän toteuttamiseksi. MSZA:n paikannustarkkuus on jopa ±0,02 mm, kun taas hydrauliset puskuriversiot imevät suuren törmäysenergian täydellisesti nopeaan ja raskaaseen pyörimiseen. Öljyttömän itsevoitelevan rakenteen ansiosta tämä pyörivä sylinteri on käytössä laajasti työkappaleiden lajittelussa, usean aseman indeksoinnissa, elektronisessa paikannustarkastuksessa ja pakkaamisessa automatisoiduissa ohjauksen kääntömenettelyissä.

SOLH HRQ kaksimäntäinen hammastanko ja hammaspyörä pyörivä sylinteri sisältää mikrokoot HRQ2/3/7 ja keskikokoiset ja suuret HRQ10~HRQ200 portaattomasti säädettävällä kääntökulmalla 0 ~ 190°. Se tuottaa suuremman vääntömomentin ja vahvemman taivutus-/radiaalisen kuormituskyvyn kuin siipipyöräiset toimilaitteet. Saatavilla on kolme konfiguraatiota: perusmekaaninen pysäytyspuskuri (halpa kevyisiin hitaisiin nopeuksiin), - Integroitu hydraulinen iskunvaimennin (suurten nopeuksien raskaan kuorman tarkka pysäytys) ja -A(S)-hydraulinen versio ruostumattomasta teräksestä valmistetuilla päätykappaleilla kosteisiin ja lievästi syövyttäviin ympäristöihin. Pyörivässä pöydässä on keskellä ontto läpimenevä reikä letkua ja johdotusta varten sekä sivuanturipaikat, jotka ovat yhteensopivia yleismaailmallisten magneettisten kielikytkimien kanssa. Mikromalleissa on pohjakiinnitysreiät, kun taas keskikokoiset/suuret mallit tarjoavat monipuoliset kiinnityshanat joustavaa sijoittelua varten. Esitäytetty pitkäikäinen rasva mahdollistaa voiteluttoman käytön. Valinta edellyttää vääntömomentin, radiaali-/aksiaalikuorman ja taivutusmomentin samanaikaista todentamista. Käytetään laajasti pyörivään indeksointiin automaattisissa kokoonpanoissa, materiaalien lajittelussa, pakkausten sulkemisessa ja jigien kierrätysasemissa.
