Pneumaattiset komponentit -sarja

SOLH HFZ lineaariohjain rinnakkainen pneumaattinen tarttuja on suoraan vaihdettavissa SMC MHZ2 -sarjan kanssa. Siinä on kaksimäntäinen hammastanko- ja hammaspyöräsynkroninen voimansiirto, joka on integroitu pallolineaariseen ohjaimeen korkean jäykkyyden ja erinomaisen offset-kuormituksen kestävyyden saavuttamiseksi. Saatavilla on kolme käyttövaihtoehtoa: vakio kaksitoiminen HFZ; yksitoiminen normaalisti suljettu HFSZ (jousi pitää työkappaleen, kun ilma katkaisee); yksitoiminen normaalisti avoin HFTZ (jousi vapauttaa työkappaleen ilmahäviön yhteydessä). Porauskoot vaihtelevat välillä 6 - 40 mm ja toistuva paikannustarkkuus ±0,01 ~ ± 0,02 mm. Useita asennusvaihtoehtoja ovat pohjakierre, sivukiinnitys ja läpimenevä N-tyyppinen reikä. Kaksipuoliset anturiurat ja sisäänrakennetut magneettirenkaat tukevat M9-sarjan magneettikytkimiä auki/kiinni takaisinkytkentään. Soveltuu ulkoiseen kiinnitykseen ja sisäiseen laajenevaan tartuntaan. Valinnaisia ​​lisävarusteita ovat pölysuojat, korkean lämpötilan tiivisteet ja elintarvikelaatuinen NSF-H1-rasva. Tehokas puristusvoima pienenee leuan pidentyessä; varmuuskerroin ≥1,5 vaaditaan kuormituslaskelman aikana. Laajalti käytössä robotin päätetehosteissa, 3C-elektroniikassa, tarkkuuslaitteistoissa, ruiskuvalussa ja pakkausautomaation tarkkuustartunta-asemissa, erityisesti sovelluksissa, jotka vaativat virrankatkaisun turvapitoa tai -vapautusta ja työskentelyolosuhteita sivusuunnassa.

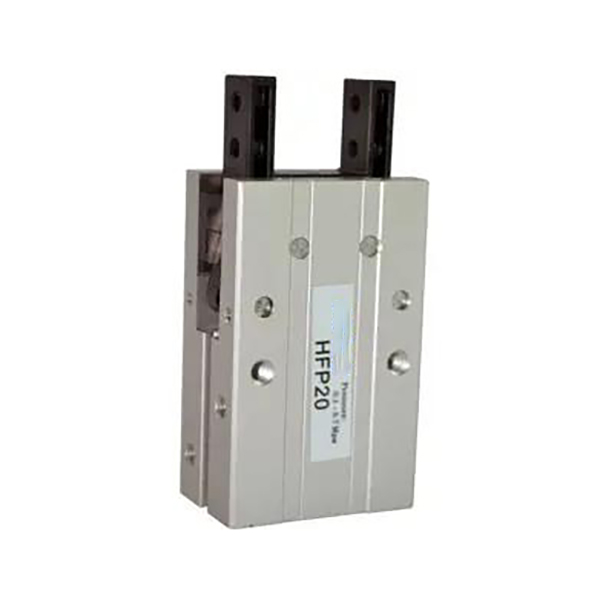

SOLH HFP:n taloudellinen viputyyppinen rinnakkainen pneumaattinen tarttuja käyttää mekaanista vipuvoimansiirtoa kustannustehokkaana kevyenä tartuntaratkaisuna. Porauskoot kattavat 10/16/20/25/32 mm. Leuat sulkeutuvat, kun mäntä työntyy ulos, ja avautuvat sisään vedettäessä; puristusvoima on 20% ~ 30% suurempi kuin avausvoima luotettavan työkappaleen pitämisen varmistamiseksi. Asennusreiät ovat saatavilla kolmella sivulla: sivulla, pohjassa ja takana. Sisäänrakennetut kestomagneetit toimivat CS1-G-magneettikytkimien kanssa auki/kiinni-tilan palautetta varten. Metalliset kitkaeristyslevyt vähentävät hankausta sopeutuakseen jatkuvaan jatkuvaan käyttöön. Se on sijoitettu taloudelliseksi vaihtoehdoksi lineaariohjaimille tarttujalle, kuten HFZ ja MHZ2, ja se sopii kustannusherkkään kevyt- ja keskikuormitussovelluksiin. Vipujen nivelten säännöllinen rasvahuolto on suositeltavaa. Käytetään laajasti 3C-muoviosien, pienoisleimattujen laitteistojen ja pienten pakkauskomponenttien korkeataajuiseen käsittelyyn. Ei suositella olosuhteisiin, joissa jatkuva suuri offset-kuormitus tai erittäin korkeat kokoonpanovaatimukset.

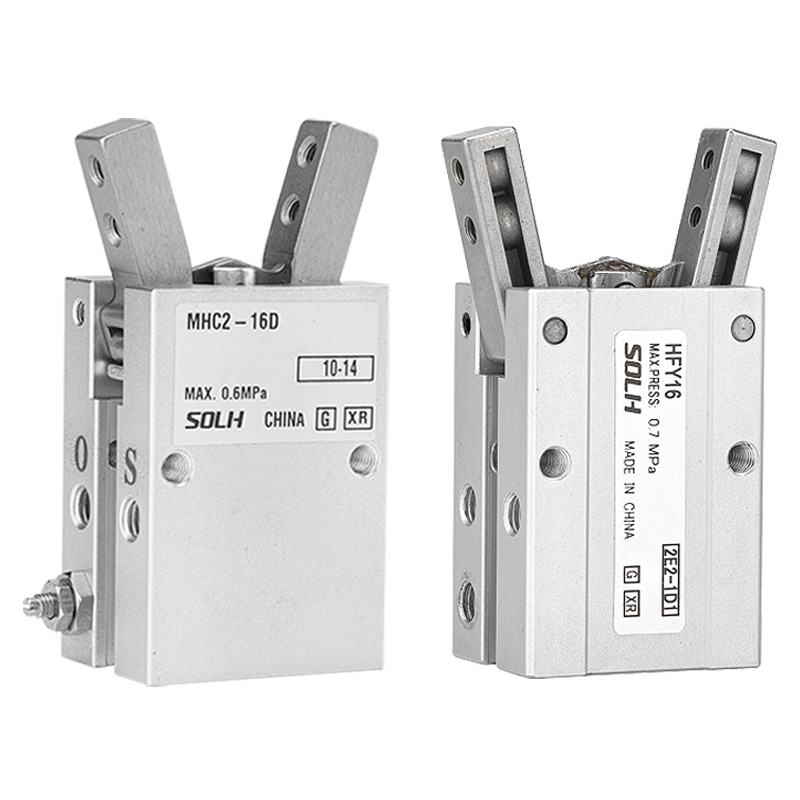

SOLH HFY Y-tyyppinen kääntyvä pneumaattinen tarttuja on kustannustehokas vaihdettava vaihtoehto SMC MHC2:lle. Käytetään yhden männän kääntövivustolla, jossa on vivun vääntömomentin vahvistus. Tarjolla on kaksi versiota: kaksitoiminen HFY ja yksitoiminen normaalisti avoin HFTY. Kääntöalue ulottuu +30°/-10° ja kokonaiskääntökulma noin 40°. Sisäänrakennetut säädettävät kuristusventtiilit mahdollistavat itsenäisen nopeuden säätelyn avaamista ja sulkemista varten, ja toistuva paikannustarkkuus saavuttaa ±0,02 mm. Porauskoot kattavat 6/10/16/20/25/32 mm. Saatavilla on kolme kiinnityspintaa (pohja, sivu, taka). Sisäänrakennetut magneettirenkaat ovat yhteensopivia CMSH- ja DS1-G-magneettikytkimien kanssa rajasignaalin takaisinkytkentää varten. Se soveltuu erinomaisesti pyöreiden, kaarevien ja epäsäännöllisten miniatyyriosien ulkopakkaukseen ahtaassa asennustilassa ja korkeataajuisissa kevyissä olosuhteissa. Huomioi valinnan aikana, että kiristysmomentti pienenee, kun leuan ulkonema pidennetään; varmuuskerroin ≥1,5 vaaditaan kuorman todentamiseen. Alkuperäiseen MHC2:een verrattuna HFY:ssä on hieman kapeampi kääntökulma, mutta se tukee kolmisivuista asennusta erinomaisella kustannustehokkuudella. Alkuperäistä MHC2:ta suositellaan, jos tarvitaan laajempaa kääntöaluetta tai normaalisti suljettua pitotoimintoa.

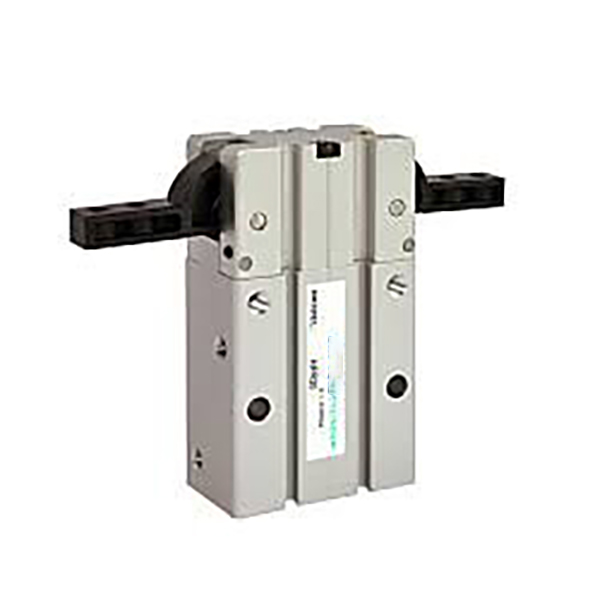

SOLH HFR -nivelvivusto 180° leveästi avautuva pneumaattinen tarttuja käyttää mäntävivustoa leuojen pyörittämiseksi. Jokainen leuka kääntyy jopa 90° ja muodostaa suoran linjan, kun se on täysin auki, mikä tarjoaa maksimaalisen välyksen ja eliminoi mekaaniset häiriöt poiminta- ja sijoittelun aikana. Porauskoot kattavat 10/16/20/25/32 mm puhtaasti kaksivaikutteisella rakenteella. -2°~-5° ylisulkukulma varmistaa vakaan kiinnityksen. Kolme kiinnityspintaa (sivu, pohja, taka) on saatavana; nastan reikien sijoittaminen alustaan ​​parantaa kokoonpanon tarkkuutta, ja N-liitteen läpimenevä asennus on valinnainen. Kaikissa malleissa on sisäänrakennetut kestomagneetit ja anturiurat, jotka ovat yhteensopivia CMSH-magneettikytkimien kanssa. Optimoitu pölytiivis leukarakenne ja kitkaa estävät metallierottimet tarjoavat käyttöiän yli 5 miljoonaa sykliä kohtalaisen pölyisissä työpajaympäristöissä. Käytetään laajasti syväonteloisten työkappaleiden, suurten muovikoteloiden ja laatikkomateriaalien tarttumiseen ja kääntämiseen. MHW2-vaihdekäyttöistä kääntötarttujaa voidaan harkita keskikuormitussovelluksissa, jos äärimmäistä välttelyväliä ei tarvita. Vääntömomentin laskennan aikana on varattava vähintään 30 % turvamarginaali; pidennetty leuan ylitys vähentää huomattavasti tehokasta kiristysmomenttia.

SOLH CJ1 ultra-miniatyyri tapilla varustettu pneumaattinen sylinteri on vaihdettavissa vastaaviin SMC-malleihin, joita tarjotaan φ2,5- ja φ4-reikäkoolla. φ2.5 on vain yksitoiminen jousipalautus, kun taas φ4 tukee sekä yksi- että kaksitoimisia versioita. Ohut ja erittäin kevyt (2–3,5 g), siinä ei ole sisäänrakennettua pehmustetta nopeaa vastetta varten. Tangon puoleinen ilma-aukko voidaan kääntää ±90° letkun sijoittelun helpottamiseksi. Ulkoiset kierteet molemmissa päissä mahdollistavat suoran aksiaalisen kiinnityksen ilman ylimääräisiä kiinnikkeitä. Se tuottaa työntövoiman välillä 0,64 - 6,3 N 0,5 MPa:lla, sopii alle 100 g:n mikrokuormille, jotta vältetään herkkien pienien työkappaleiden iskuvauriot. NBR-tiivisteet tukevat öljytöntä toimintaa puhtaaseen ympäristöön. Käytetään laajasti lyhytiskun korkeataajuisissa push-pull-tehtävissä, mukaan lukien 3C-painikkeen kestävyystestaus, sirunpoisto, mikrokomponenttien paikannus, tarkkuusinstrumenttien hienosäätö ja miniatyyritoimilaitteet lääketieteellisille laitteille. Valinnan aikana suositellaan vähintään 50 %:n työntövoiman turvakerrointa.

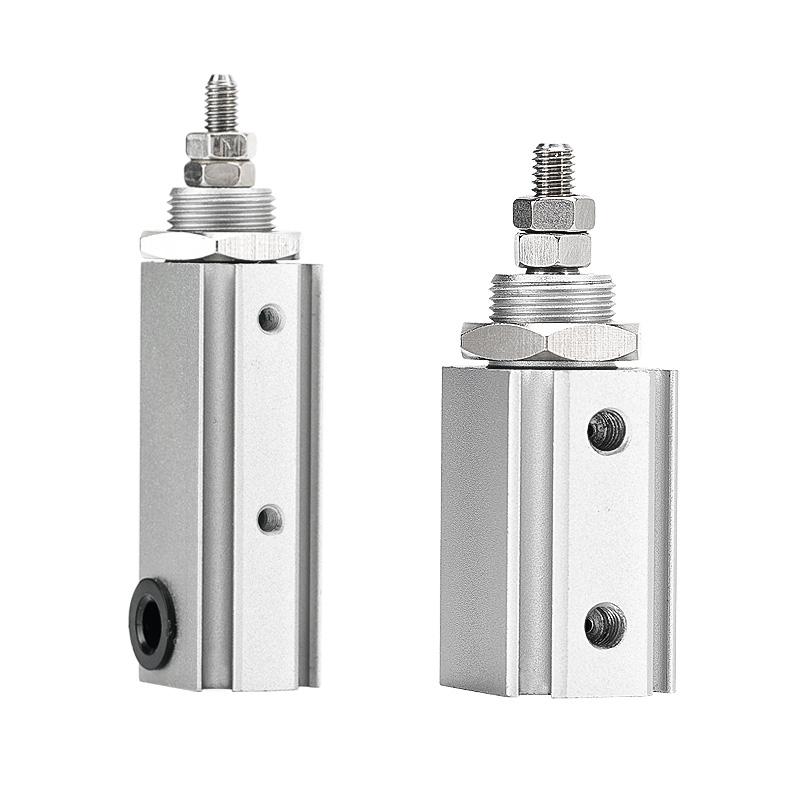

SOLH CJP2 kompakti kaksitoiminen tappi pneumaattinen sylinteri on täysin vaihdettavissa vastaaviin SMC-malleihin. Porauskoot ovat Ø4/6/10/16 mm, jaettu CJP2:een (ilman magneettia) ja CDJP2:een (sisäänrakennettu magneettirengas). Puhdas kaksitoiminen muotoilu, jonka molemmissa päissä on kumityynyt iskujen ja melun vähentämiseksi. Verrattuna vanhaan CJP-sarjaan, se käyttää lyhyempää runkorakennetta ja saavuttaa 55-65% painonpudotuksen. Saatavilla on kuusi asennustyyliä: perus-, paneeli-, laippa-, jalkakiinnitys ja paljon muuta, jotka sopivat upotettuun asennukseen, aksiaaliseen kiinnitykseen ja sivuttaiseen asennukseen. Kaikissa kooissa on magneettirenkaat; jopa pienin Ø4-versio tukee kahta M9-sarjan magneettikytkintä kaksisuuntaista asennon palautetta varten. Kova-anodisoitu alumiinirunko ja NBR-tiivisteet mahdollistavat öljyttömän toiminnan, yli 3 miljoonan syklin käyttöiän ja tasaisen kaksisuuntaisen työntövoiman. Käytetään laajasti lyhyttahtisissa kaksisuuntaisissa push-pull-sovelluksissa, kuten mikrokomponenttien irrotuksessa 3C-teollisuudessa, painikkeiden kestävyystestauksessa, tarkkuusinstrumenttien hienosäädössä ja lääketieteellisten laitteiden pienoistoimilaitteissa. Valinnan aikana on varattava vähintään 30 %:n kuormitusvarmuusmarginaali. Valitse yksitoiminen CJP, jos vaaditaan jousipalautusta, ja CJ1-ultraminisylinteri erittäin ahtaaseen, erittäin kevyeen kuormatilaan.

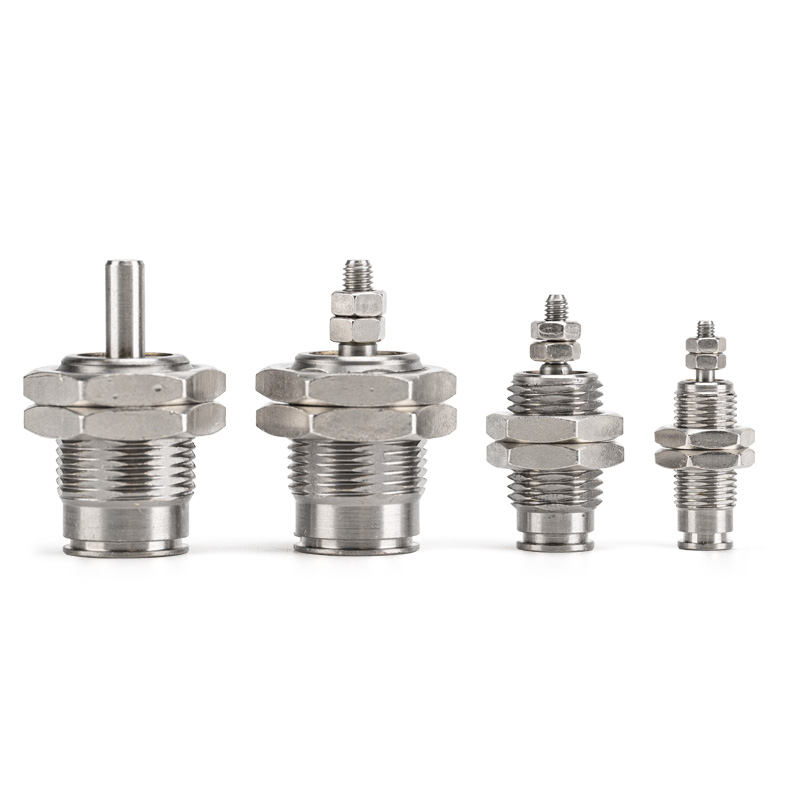

SOLH CJP yksitoiminen jousipalautteinen mikrotappi pneumaattinen sylinteri on täysin vaihdettavissa vastaaviin SMC-malleihin. Porauskoot kattavat Ø4/6/10/16 mm, mukaan lukien CJP (ilman magneettirengasta) ja CDJP (sisäänrakennettu magneettirengas) -versiot. Yksitoiminen rakenne ulottuu ilmansyötön alle ja vetäytyy automaattisesti sisään jousen avulla, kun ilma katkaistaan, ja virrankatkaisun palautusturvaominaisuus. Ilman sisäänrakennettua pehmustetta se tarjoaa nopean vasteen ja maksimaalisen pyöräilytaajuuden jopa 250 cpm. Saatavilla on kaksi asennustyyliä: paneelikiinnitys B ja uppoasennus S. Erittäin lyhyt runko voidaan upottaa koneen sisään asennustilan säästämiseksi. Kova-anodisoitu messinkitynnyri ja NBR-tiivisteet tukevat öljytöntä puhtaan ympäristön toimintaa yli 3 miljoonan syklin käyttöiällä. Käytetään laajalti yksisuuntaiseen poistoon, paikannuspysäykseen, miniajoneisiin jigi-ajoihin, 3C-painikkeen kestävyystestaukseen ja muuhun lyhyttahtiseen yksisuuntaiseen käyttöön. Valinnan aikana suositellaan vähintään 50 % työntövoiman turvamarginaalia. Valitse kaksitoiminen CJP2-malli kaksisuuntaiseen push-pull-liikkeeseen ja CJ1-ultraminisylinteri erittäin kevyeen hyötykuormaan erittäin ahtaassa tilassa.

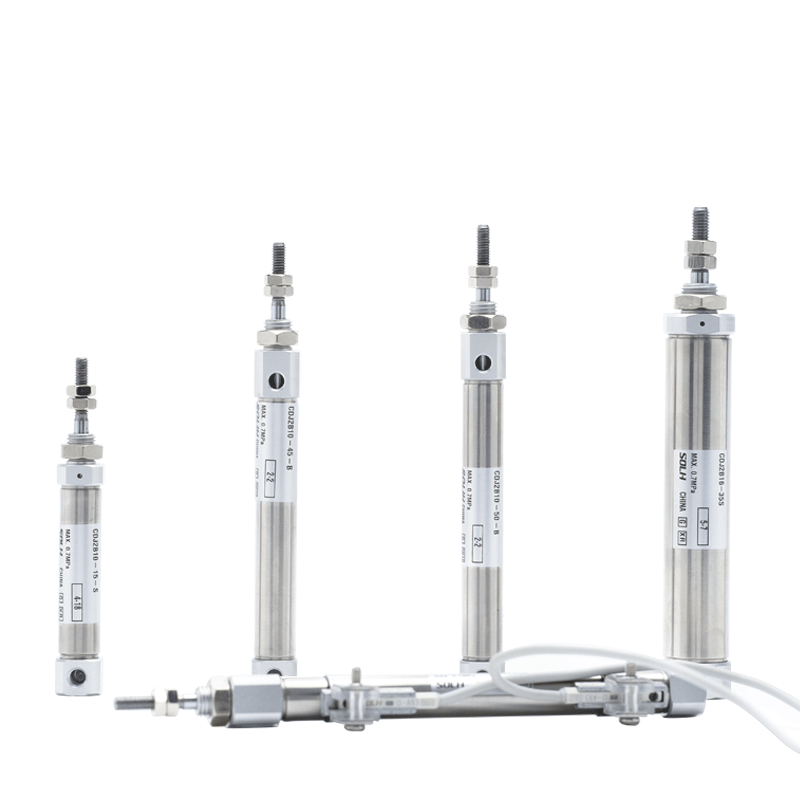

SOLH CDJ2 ruostumattomasta teräksestä valmistettu kynätyyppinen mini pneumaattinen sylinteri on täysin vaihdettavissa SMC CJ2 -sarjan kanssa, saatavana reikäkoossa φ6/10/16 sisäänrakennetulla magneettirenkaalla, joka on yhteensopiva magneettisten asentokytkimien kanssa. Valmistettu 304 ruostumattomasta teräksestä valmistetulla piipulla ja männänvarrella ruosteenkestävyyden ja lievän korroosionestokyvyn takaamiseksi, soveltuu kosteisiin, elintarvikelaatuisiin, lääketieteellisiin ja puhtaisiin ympäristöihin. Raidetankoton puristettu päätykappale tarjoaa kompaktin ja kevyen ääriviivan. Täydelliset versiot kattavat kaksitoimisen vakiotyypin CDJ2B, yksitoimisen jousipalautuksen CDJ2E, yksitoimisen jousen CDJ2ET ja CDJ2KB pyörimättömän kuusikulmaisen männänvarren kiertymisen estoon. Tavallinen kumityyny; Z-ilmatyyny on valinnainen mallille φ10/16, joka vähentää iskuja suurella nopeudella. Minimikäynnistyspaine saavuttaa 0,06 MPa, mikä tukee jatkuvaa öljytöntä toimintaa yli 5 miljoonan syklin käyttöiällä. Saatavilla on täysi sarja asennustarvikkeita, mukaan lukien laippa, jalkatuki ja kaksoishaarukka. C85- ja MI-minisylintereihin verrattuna CDJ2 tarjoaa monipuolisemmat tekniset tiedot ja paremman kustannustehokkuuden. Käytetään laajasti korkeataajuiseen lineaariseen työntö-pull-liikkeeseen suljetun tilan laitteissa 3C-testaukseen, elintarvikekoneisiin ja lääketieteelliseen automaatioon. Valinnan aikana suositellaan vähintään 50 %:n turvamarginaalia työntövoimalle.

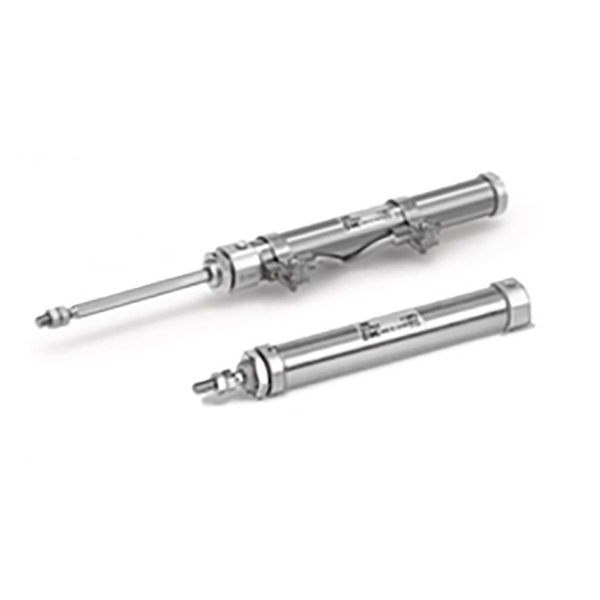

SOLH CJ2K ruostumattomasta teräksestä valmistettu ei-pyörivä minisylinteri kuuluu CJ2-sylinteriperheeseen ja siinä on täysimittainen vaihdettavuus tuodun alkuperäisen CJ2K:n kanssa. Porauskoot kattavat Φ10 ja Φ16. Varustettu kuusikulmaisella männänvarrella ja sisäänrakennetulla ohjausrakenteella mekaaniseen kiertymisen estoon. Pyörimistoleranssi: ≤±1,5° Φ10:lle ja ≤±1° Φ16:lle, mikä eliminoi kuorman taipumisongelmat, joita esiintyy tavallisissa pyöreätankoisissa sylintereissä edestakaisen liikkumisen aikana. Valmistettu ruostumattomasta teräksestä valmistettuun 304-tynnyriin, joka kestää ruostetta ja kosteutta, ja siinä on ohut ja kompakti ääriviiva. Kolme toimintatilaa ovat valinnaisia: kaksitoiminen, yksitoiminen jousipalautus ja yksitoiminen jousipidennys. Sisäänrakennettu magneettirengas on valinnainen, yhteensopiva M9BW-magneettikytkimien kanssa asennon palautetta varten. Tavalliset kumityynyt molemmissa päissä; öljytön toiminta tuettu mekaanisella käyttöiällä jopa 8 miljoonaan jaksoon asti. Saatavilla on useita asennusvaihtoehtoja, mukaan lukien perustyyppi, jalkakiinnitys, laippakiinnitys ja kaksoishaarukkakiinnitys. Ihanteellinen sovelluksiin, jotka edellyttävät päätykiinnittimien kiinteää kulma-asentoa, kuten litteän jigin työntö 3C-automaatiossa, kameroiden lineaarinen syöttö optista tarkastusta varten, työkappaleen kuljetus ohjausrakojen sisällä ja litteiden työkappaleiden irrotus. Normaalia CJ2 pyöreän sauvan sylinteriä suositellaan, jos kulmarajoitus on tarpeeton ja kustannustehokkuus on etusijalla. Männän varteen liiallista radiaalista sivukuormitusta tulee välttää, jotta estetään ohjausholkin hankaus ja pyörimisen eston tarkkuuden heikkeneminen.
