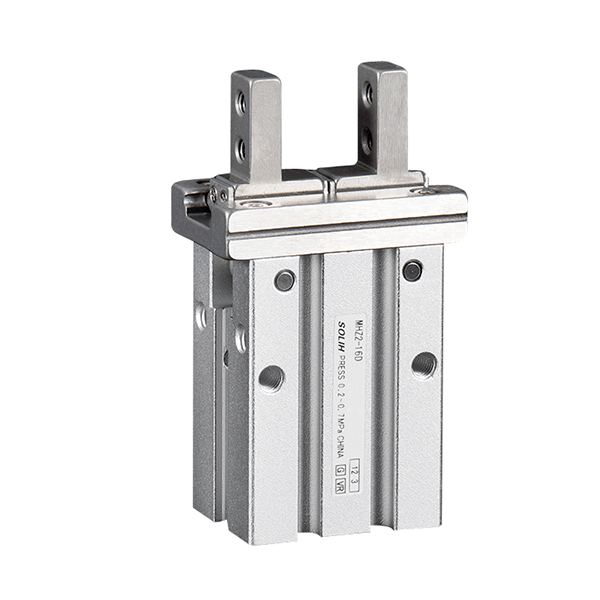

SOLH MHZ2 vakiotahti ja MHZL2 pitkätahti rinnakkaiset ilmatarttujat ovat täysin vaihdettavissa vastaaviin SMC-malleihin. Symmetrisillä kaksoismännillä ja tarkoilla lineaarisilla ohjauskiskoilla pyöritettynä leuan synkronista liikettä varten ne tarjoavat erittäin korkean ±0,01 mm:n toistopaikannustarkkuuden 10/16/20/25 mm:n rei'illä. Käytettävissä on kolme käyttötilaa: D kaksitoiminen maksimaaliseen puristusvoimaan ja jatkuvaan massatuotantoon; S yksitoiminen normaalisti auki, joka vapauttaa automaattisesti työkappaleet ilmaleikkauksen yhteydessä välttääkseen murskaantumisen kuumaleimausasemilla; C yksitoiminen normaalisti suljettu jousenpitovoimalla ilman ilmansyöttöä työkappaleen putoamisen estämiseksi yläpuolisen robotin käsittelyssä. Täysi valikoima vaihdettavia leukoja (kapea, ohut litteä, sivukierre pidennettyjä kiinnikkeitä varten) ja useita rungon porttiasetteluja (vakiosivuportti, päätypuolen portti, aksiaalinen työntöportti) ovat valinnaisia. Sisäänrakennetut magneettirenkaat toimivat M9BW-kiekkokytkimien kanssa avoimen/kiinni-asennon signaalien välittämiseksi PLC-lukitusjärjestelmiin. MHZ2:ssa on lyhyt iskunpituus ja suuri kierrosnopeus jopa 180 cpm pienille miniatyyreille osille, kun taas MHZL2 käyttää laajennettuja ohjauskiskoja leveälle avautumisiskulle syväonteloisten muottien ja suurten paksujen levyjen käsittelemiseksi. Kaikki leuat, liittimet ja anturit ovat ristiinsopivia näiden kahden sarjan välillä. Laajalti käytössä piirilevyjen ja sirujen lajittelussa, laitteiston tarkkuuslatauksessa/purkussa, pakkausten kiinnittämisessä ja työkappaleen siirrossa robotin päätetehosteissa 3C-, laitteisto- ja pakkausautomaatiolinjoissa.

SOLH MHF2 ultraohut kaksimäntäinen lineaariohjain rinnakkainen ilmatarrain on täysin vaihdettavissa vastaaviin SMC-malleihin. Sen erittäin litteä rungon korkeus on vain noin kolmasosa MHZ2:sta, mikä vähentää tehokkaasti taivutusmomenttia robotin päätytehosteissa. Porauskoot vaihtelevat 8 - 32 mm. Se on puhtaasti kaksitoiminen, ja siinä on sisäänrakennetut kuristusventtiilit nopeuden säätöä varten. Jokaisessa reiässä on kolme iskuvarianttia: D lyhyt, D1 keskipitkä ja D2 pitkä, toistuvan paikannustarkkuus ±0,04-±0,05 mm. Nelipuoliset anturiurat mahdollistavat monisuuntaisen asennuksen, mukaan lukien pohjakierteen ja reiän läpi kulkevan asennuksen; -F yksileukainen kiinteä tyyppi on valinnainen. Φ25/32 suuret koot käyttävät kierrättäviä palloohjaimia jäykkyyden parantamiseksi. Sisäänrakennetut magneettirenkaat toimivat M9B/M9N/M9P-kiekkokytkimien kanssa asennon palautetta varten. Ihanteellinen korkeudeltaan rajoitettuihin kompakteihin tiloihin, pienikokoisiin lineaarisiin moduuleihin, pieniin EOAT-robotteihin, puolijohteisiin ja 3C-tarkkuuskokoonpanoon. Valinnan aikana leuan ulkoneman pituutta on rajoitettava ja taivutusmomentti tarkistettava turvallisuuskertoimella ≥1,5.

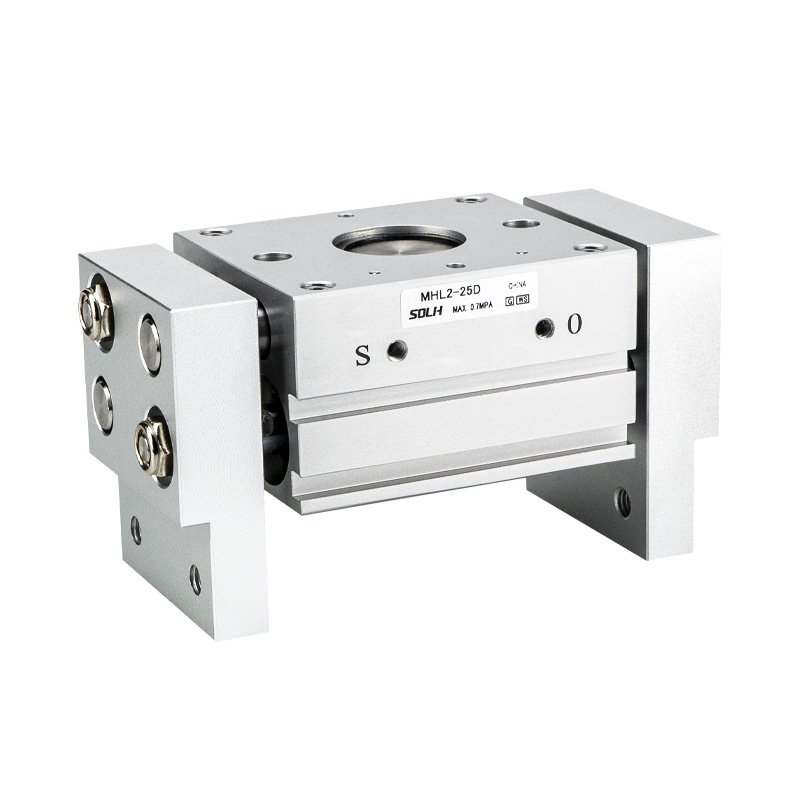

SOLH MHL2 hammastanko-hammaspyörä leveätahtinen rinnakkainen pneumaattinen tarttuja on täysin vaihdettavissa vastaaviin SMC-malleihin. Hammastanko-vaihteisto varmistaa leuan synkronisen liikkeen, joka tarjoaa korkean jäykkyyden ja voimakkaan puristusvoiman, joka sopii sekä ulkoiseen kiinnitykseen että sisäiseen laajenevaan tarttumiseen. Porauskoot kattavat 10/16/20/25/32/40 mm puhtaasti kaksitoimisella rakenteella. Jokaisessa reiässä on kolme iskuvarianttia: D lyhyt, D1 keskipitkä ja D2 pitkä, toistuvan paikannustarkkuus ±0,1 mm. Integroidut sisäänrakennetut pölynpyyhkimien tiivisteet mahdollistavat vakaan toiminnan pölyisissä ankarissa ympäristöissä, kuten työstökonepajoissa. Nelipuoliset anturiurat tukevat joustavaa monisuuntaista asennusta. Koot 10–25 tukevat vakiomuotoisia M5-portteja, kun taas koot 32/40 tukevat valinnaisia ​​G / NPT-vientikierteitä. Tehokas puristusvoima pienenee leuan pidentyessä; varmuuskerroin ≥1,5 vaaditaan kuormituslaskelman aikana. Käytetään laajasti arkkimateriaalien, lokeroiden ja raskaiden työkappaleiden käsittelyyn, työstökoneiden lastaukseen/purkuun ja pakkausautomaatioon suurikokoisten komponenttien tarttumiseen.

SOLH MHS3 3-leuaiset ja MHS4 4-leuaiset kiilakamerat itsekeskittyvät ontot pneumaattiset tarttujat ovat täysin vaihdettavissa vastaaviin SMC-malleihin. Kiilanokkavaihteisto käyttää synkronista leukojen keskitystä, jolloin saavutetaan ±0,01 mm:n toistuva paikannustarkkuus. Porauskoot vaihtelevat 16-125 mm. Vakio kaksitoiminen (D) malli, valinnainen yksitoiminen normaalisti suljettu (C) / normaalisti avoin (E) jousipalautteinen versio. Keskimmäinen ontto läpimenevä reikä mahdollistaa ilmaputkien, ejektorin tappien ja optisten kuitujen reitityksen, mikä tukee sekä ulkoista kiinnitystä että sisäistä laajenevaa tarttumista. MHS3:n kolme tasaisesti sijoitettua leukaa tarjoavat erinomaisen koaksiaalisuuden, mikä sopii ihanteellisesti akseleille, kiekoille ja rengasmaisille työkappaleille. Ortogonaalisesti järjestetyt neljä MHS4-leukaa tarjoavat vakaan rajoituksen neliömäisille, suorakaiteen muotoisille ja epäsäännöllisille litteille osille kallistumisen välttämiseksi. Sisäänrakennetut kestomagneetit ovat yhteensopivia M9BW-sarjan magneettikytkimien kanssa. Matalaprofiilinen kompakti runko sopii täydellisesti robotin päätytehosteille. Johdannaisia ​​muunnelmia ovat pölyltä suojattu MHSJ3 ja laajennettu ontto MHSH3. Soveltuu laajasti työstökoneiden lastaamiseen/purkuun, laakerien puristusliitokseen, pyöreän ja neliömäisen 3C-komponenttien käsittelyyn ja putkimaisten työkappaleiden samankeskiseen kokoonpanoon.

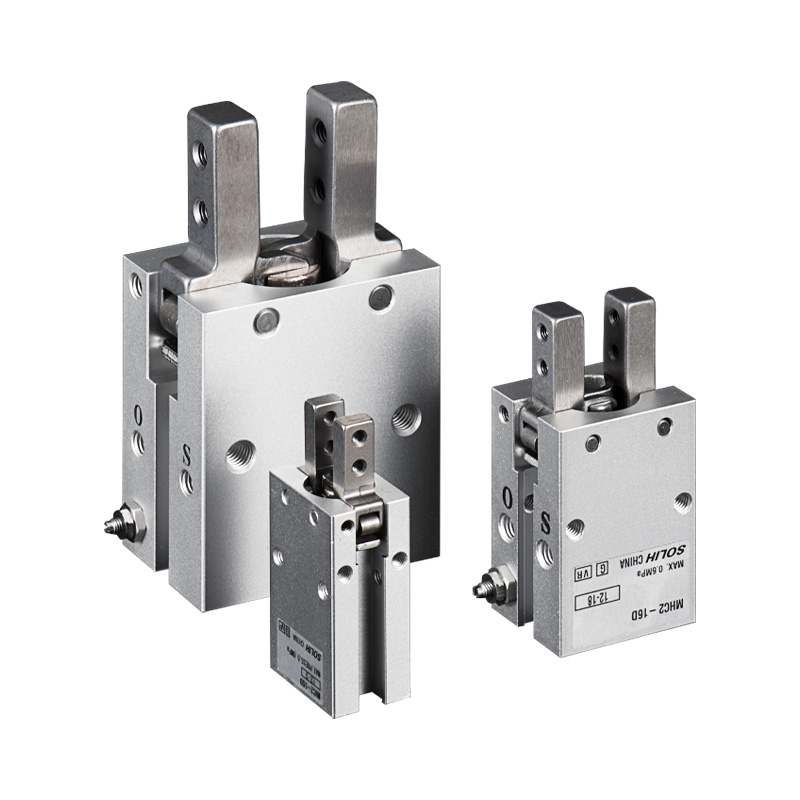

SOLH MHC2 -niveltyyppinen kulmikas keinuva pneumaattinen tarttuja on täysin vaihdettavissa vastaaviin SMC-malleihin. Keinuvarsimekanismi käyttää leuat pyörimään alanivelen ympäri yhden leuan maksimikääntökulmalla 30°, mikä eroaa lineaarisesti liikkuvista MHZ2-rinnakkaistarttujasta. Porauskoot kattavat 6/10/16/20/25 mm, saatavana D-kaksitoimisina ja S-yksitoimisina normaalisti avoimina versioina (ei normaalisti suljettua NC-versiota). Sisäänrakennetut yksisuuntaiset kuristusventtiilit mahdollistavat suoran nopeudensäädön. Esiasennetut magneettirenkaat toimivat M9BW-kiekkokytkimien kanssa leuan tilasignaalien välittämiseksi PLC-järjestelmiin. Matalaprofiilinen kompakti runko sopii erinomaisesti ulomman kääreen kiinnittämiseen laitteissa, joissa on rajoitetusti syvää tilaa. Vipuperiaatteen ansiosta tehokas kiristysmomentti laskee jyrkästi pidennetyillä kiinnikkeillä; leuan ylityksen pituuteen perustuva kuormitus on pakollinen valinnan aikana. Soveltuu laajasti 3C-muovikoteloiden, pullonkorkkien ja putkimaisten pienten osien ulkokiinnitykseen, sivusyöttöön ja miniatyyrirobotin päätetoimilaitteiden keräilyyn. MHZ2-rinnakkaistarttujaa suositellaan sovelluksiin, jotka vaativat keskitettyä erittäin tarkkaa pitoa, pitkiä kiinnityskuormia tai virrankatkaisun pitotoimintoa.

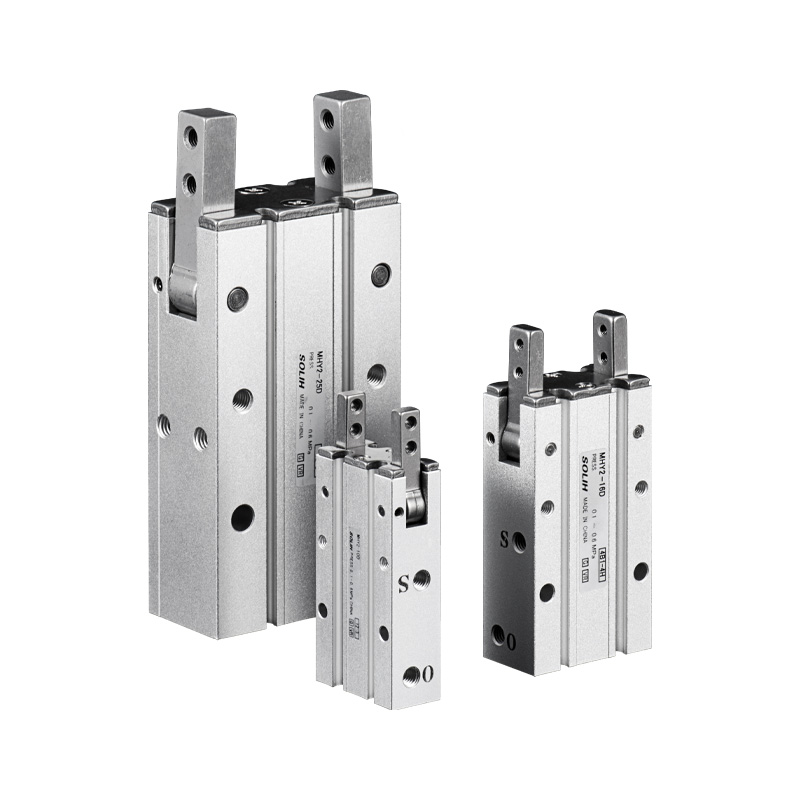

SOLH MHY2 nokkakäyttöinen 180° leveä kääntyvä pneumaattinen tarttuja on täysin vaihdettavissa vastaaviin SMC-malleihin. Se käyttää nokkavaihteistoa vaihdemekanismin sijaan, jolloin saavutetaan maksimi 180° avautumiskulma -3° ylikiinnitysasennossa työkappaleen löystymisen estämiseksi. Porauskoot kattavat 10/16/20/25 mm, puhtaasti kaksitoimiset ilman yksitoimisia NO/NC-variantteja, ja toistuva paikannustarkkuus on ±0,02 mm. Optimoitu kapea välysrakenne parantaa pölynkestävyyttä. Nelisivuiset anturiurat ovat saatavilla, ja läpivientireiän asennus on valinnainen. Sisäänrakennetut magneettirenkaat toimivat M9-sarjan reed-kytkimien kanssa ja lähettävät auki/kiinni palautesignaaleja PLC:hen. Vivun voimansiirron ansiosta tehokas puristusvoima pienenee jyrkästi leuan pidennetyssä ulkonemassa; vääntömomentti on tarkistettava valinnan aikana, ja kiristysvarren pituutta suositellaan 35 mm:n sisällä. Ihanteellinen halkaisijaltaan halkaisijaltaan suurien putkimaisten ja epäsäännöllisten työkappaleiden poimimiseen ja kääntämiseen miniatyyrirobotin päätelaitteiden kanssa. MHW2-vaihteistoa suositellaan käytettäväksi, jos tarvitaan virrankatkaisua tai suurempaa, raskaaseen käyttöön tarkoitettua porausta; MHZ2-rinnakkaistarrain on suositeltava keskitettyyn lineaariseen kiinnitykseen.

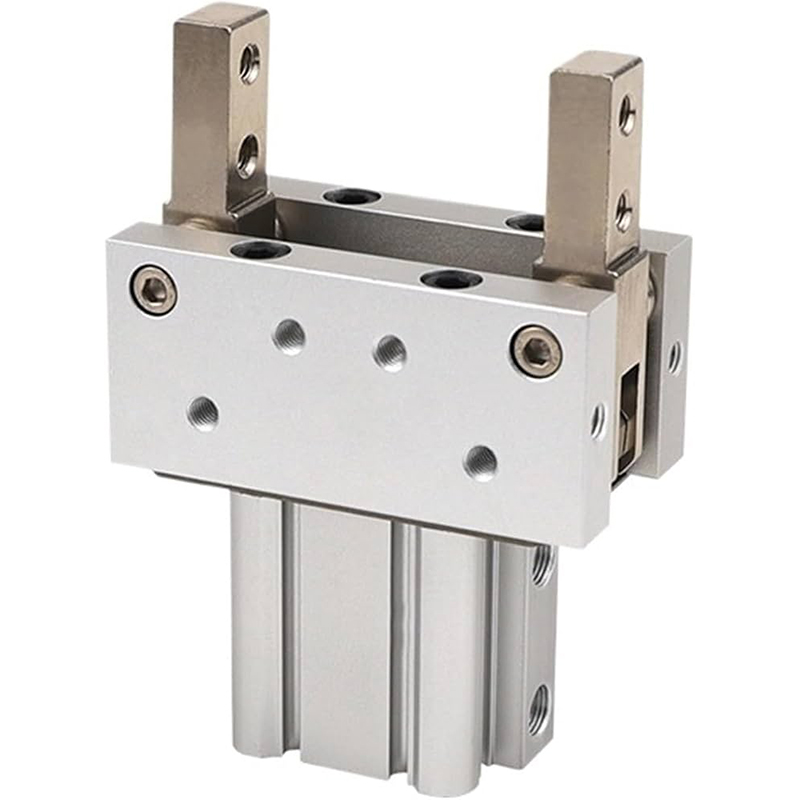

SOLH MHT2 -nivelnivel raskaan käytön itselukittuva pneumaattinen tarttuja on täysin vaihdettavissa vastaaviin SMC-malleihin. Vivuston kuolopisterakenne vahvistaa puristusvoimaa 3-5 kertaa. Mekaaninen itselukittuva lukitus kytkeytyy, kun se on täysin suljettu, ja säilyttää yli 80 %:n puristusvoiman ilmanhäviön jälkeen työkappaleen putoamisen estämiseksi. Se on ihanteellinen yläpuolisen robotin käsittelyyn ja erittäin turvallisiin asemiin. Porauskoot kattavat 32/40/50/63 mm, saatavana vakiona D-tyypin ja päivitetyn kevyen DZ-versiona. Magneettiset kytkimet (M9BW) voidaan asentaa neljälle sivulle joustavaa anturijärjestelyä varten. Se on varustettu erittäin lujilla seosteräksillä ja kulutusta kestävillä nivelillä, mikä tukee pitkäkestoista öljytöntä jatkuvaa toimintaa. Kääntökulma on rajoitettu välillä 23°-28°, joten työkappaleen välys on tarkistettava valinnan aikana. Käytetään laajasti autokomponenteissa, valu- ja taotuissa osissa, raskaiden työstökoneiden lastauksessa ja puristuslaitteiden turvakiinnittimissä. Toisin kuin tavalliset rinnakkaistarttujat, joissa ei ole lukitustoimintoa, MHT2 on suositeltava ratkaisu raskaille kuormille, jotka vaativat putoamisen eston.

SOLH MHW2 hammastanko ja hammaspyörä 180° kääntyvä pneumaattinen tarttuja on täysin vaihdettavissa vastaaviin SMC-malleihin. Hammaspyöräkäyttö mahdollistaa symmetrisen synkronisen leuan kääntöliikkeen, jokainen leuka kääntyy jopa 90°, jolloin avautuu yhteensä 180°, synkronointivirhe ≤0,1° tasapainoisen kiinnittymisen takaamiseksi ja työkappaleen luistamisen estämiseksi. Porauskoot vaihtelevat 20-50 mm puhtaasti kaksitoimisessa konfiguraatiossa. Leuat ovat kohtisuorassa vartaloon nähden täysin avautuessaan, minimoiden varatun tilan ja helpottaen mekaanista välttämistä ja työkappaleen kääntymistä. Kova-anodisoidussa nelikulmaisessa alumiinirungossa on nelisivuiset anturiurat rajoittamattomaan magneettikytkimen asentamiseen. Optimoitu pölytiivis tiiviste tukee pitkäkestoista toimintaa pölyisissä työpajoissa. Nokkakäyttöiseen MHY2:een verrattuna MHW2 tarjoaa suuremman kuormituskapasiteetin ja paremman synkronoinnin; toisin kuin kytkin MHT2, siinä ei ole virrankatkaisua itsestään lukittavaa, mutta se tarjoaa paljon suuremman kääntökulman. Käytetään laajasti keskikuormiteisten työkappaleiden (1–20 kg), laatikoiden, suurten muoviosien kääntämiseen ja käsittelyyn sekä lastaamiseen/purkuun ahtaissa automaatioasemissa.

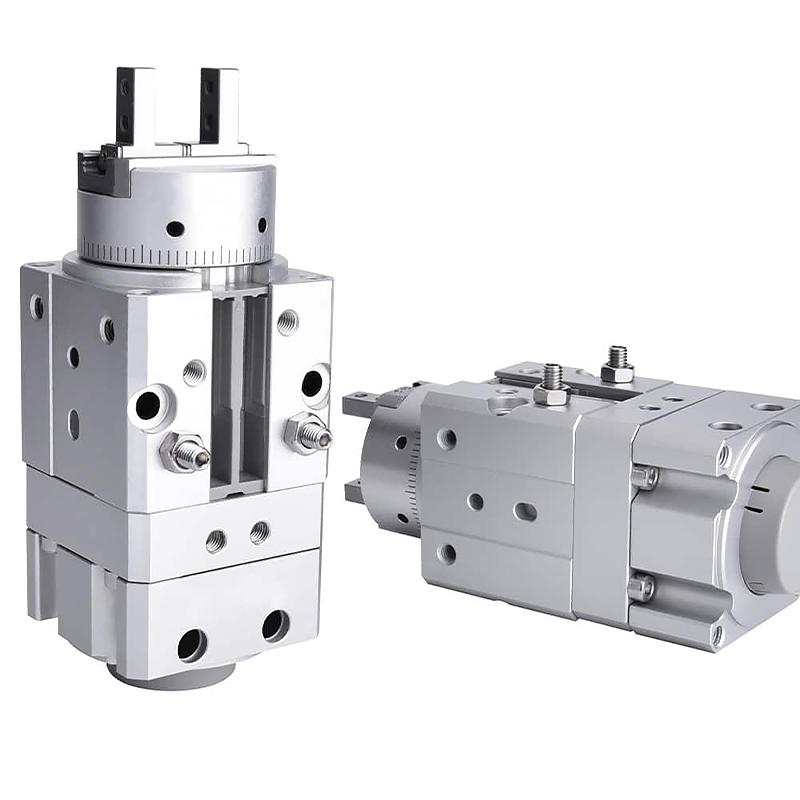

SOLH MRHQ siipityyppinen integroitu pyörivä tarttuja on täysin vaihdettavissa vastaaviin SMC-malleihin. Se integroi pyörivän siiven moduulin ja rinnakkaisen ilmatarraimen yhdeksi toimielimeksi, mikä korvaa pyörivän pöydän ja erillisen sormisylinterin jaetun yhdistelmän. Kokonaispituus lyhenee noin 20 % ja letkun vetohäiriöt pyörimisen aikana eliminoituvat. Porauskoot kattavat 10/16/20/25 mm vakiomalleilla 90° ja 180° kääntöversiot. Päätyrajoitinruuvit mahdollistavat ±10° kokonaiskulman hienosäädön. Kaksitoiminen rinnakkaisleuka saavuttaa ±0,01 mm:n toistuvan paikannustarkkuuden. Viisi kiinnityspintaa yhdessä paikannusulokkeiden ja tappien reikien kanssa mahdollistavat nopean keskittämisen ja monisuuntaisen asennuksen. Sisäänrakennetut magneettirenkaat tukevat jopa neljää M9-sarjan reed-kytkintä, jotka havaitsevat sekä pyörimisrajat että leuan auki/kiinni-tilan täydellistä PLC-lukitusohjausta varten. Öljyttömän itsevoitelevan rakenteen ansiosta sitä käytetään laajasti työkappaleen tarttumiseen, kääntämiseen ja suunnan muuntamiseen suljetun tilan 3C-elektroniikassa ja pakkausautomaatiolinjoissa kevyille ja keskisuurille kuormille 0,1–5 kg. Kuorman valinnassa vaaditaan vähintään 30 % turvamarginaali.
