Pneumaattiset komponentit -sarja

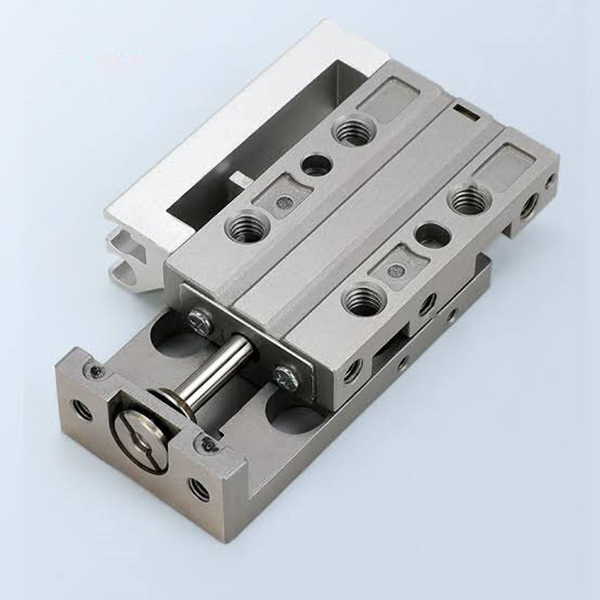

SOLH MXJ erittäin pienikokoinen, tarkkuus pneumaattinen liukupöytä on vaihdettavissa SMC MXJ -sarjan kanssa. Varustettu integroidulla ruostumattomasta teräksestä valmistettulla lineaarisella ohjaimella, se saavuttaa 0,005 mm:n yhdensuuntaisuuden tarkkuuden ja toistuvan paikannustarkkuuden ±0,01 mm. Erittäin ohut kevyt runko tukee ylä-, ala- ja sivukiinnitystä, 30% ~ 50% pienempi kuin MXQ-liukupöydät. Porauskoot φ4,5–16 mm, varustettu kaksipäätyisillä kumipuskurilla ja valinnaisilla metallirajoittimilla 0–5 mm säädettävälle iskunpituudelle. Symmetrinen muotoilu mahdollistaa putkien ja antureiden vaihdon vasemmalle ja oikealle, mikä sopii öljyttömiin puhtaisiin ympäristöihin. Pystyy vakaaseen korkeataajuiseen lyhytiskuliikenteeseen, jota käytetään laajalti mikronitason lineaarisessa liikkeessä 3C-mikrokäsittelyssä, optisessa tarkastuksessa, miniatyyrikokoonpanossa ja kompakteissa lääketieteellisissä automaatiolaitteissa.

SOLH MXP erittäin tarkka pneumaattinen liukupöytä on vaihdettavissa SMC MXP -sarjan kanssa. Se käyttää integroitua martensiittista ruostumattomasta teräksestä valmistettua runkoa ja sisäänrakennettua pallon lineaariohjainta, mikä saavuttaa 0,004 mm:n kulkusuuntaisuuden, kiertovirheen ±0,03 asteeseen ja toistuvan paikannustarkkuuden ±0,01 mm. Erittäin kapea, kompakti runko on 10 % ~ 20 % ohuempi kuin MXJ-malleissa, ja se tukee kolmipuolista asennusta ja kytkettävää aksiaali-/sivuputkistoa. Porauskoot φ6 ~ 16 mm varustettu vakiokumipuskureilla, valinnaisilla metallirajoittimilla ja hydraulisilla puskureilla, jotka ovat saatavilla φ8:lle ja sitä korkeammalle. Se tukee öljytöntä puhdasta ympäristöä ja vakaata korkeataajuista siirtoa. Ihanteellinen suljetun tilan automaatioasemille, jotka vaativat tiukkaa liiketarkkuutta, kuten optista tarkastusta, sirujen liittämistä, mikrokomponenttien kokoonpanoa ja ensiluokkaisia ​​lääketieteellisiä laitteita.

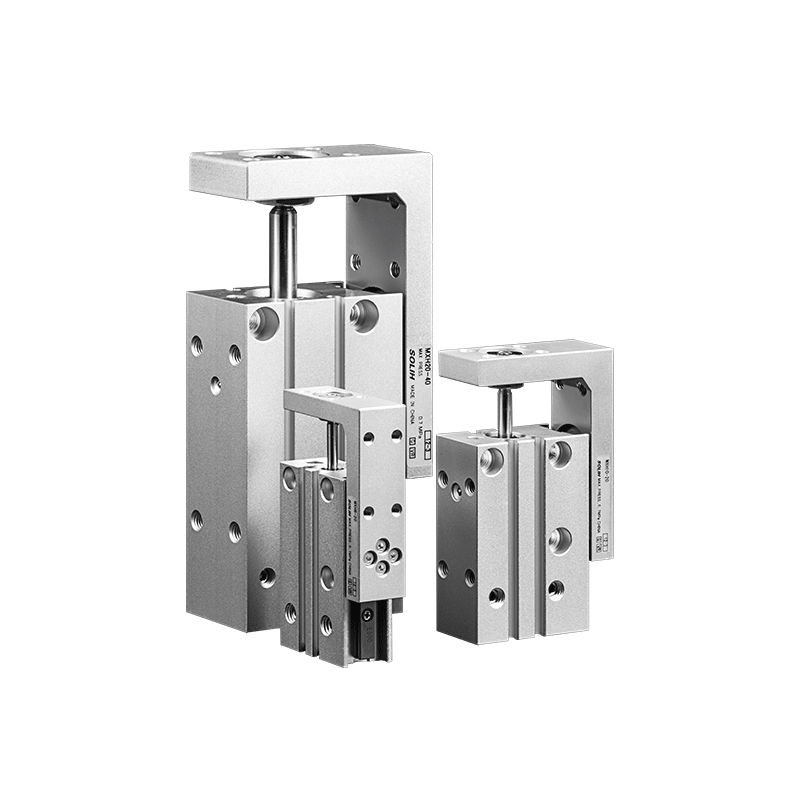

SOLH MXH kapea kompakti pneumaattinen liukupöytä on vaihdettavissa SMC MXH -sarjan kanssa. Se toimii kaksoismännällä ja on varustettu kiertävällä pallonohjainkiskolla, ja siinä on erittäin kapea runko, joka sopii tiheään vierekkäiseen asetteluun. Siinä on erinomainen poikkeaman ja vääntymisen estokyky ja vääntömomentti, joka on noin 6-kertainen perinteisiin MXU-liukukappaleisiin verrattuna, toistuva paikannustarkkuus ±0,02 mm ja suurin vakioisku jopa 60 mm. Se tukee 4-suuntaista asennusta ja 3-sivuista putkistoa, ja siinä on sisäänrakennettu magneetti, joka on yhteensopiva useiden magneettikytkimien kanssa, kaksipäiset kumipuskurit ja mahdollistaa jatkuvan öljyttömän käytön. Porauskoot φ6 ~ 20 mm, käytetään laajalti 3C-komponenttien ja pienten muoviosien keskitarkkuuteen pitkäiskun suurtaajuiseen siirtoon uloke- tai yksipuolisella kuormituksella rajoitetuissa automaatiolaitteissa.

SOLH MXS erittäin jäykkä integroitu pneumaattinen liukupöytä on täysin vaihdettavissa SMC MXS -sarjan kanssa. Se käyttää kaksoismäntäkäyttöä ja esikuormitettuja poikittaisrullan ohjauskiskoja, jotka takaavat nollavälin liikkeen. Se tuottaa kaksinkertaisen työntövoiman kuin yksisylinterisillä liukukappaleilla samalla reiällä ja toistuvan paikannustarkkuuden ±0,01 mm asti. Erittäin ohut integroitu rakenne säästää 30 % ~ 50 % asennustilaa verrattuna jaettuun sylinteriin ja ulkoisiin ohjaussarjoihin. Kolmipuolinen kiinnitys paikoitustapin rei'illä (alhaalla, sivulla ja aksiaalisesti) on tuettu. Porauskoot φ6-25mm vakioiskuilla 10-150mm, valinnaiset 0-5mm iskunsäätimet. Sisäänrakennettu magneetti sopii magneettikytkimiin ja mahdollistaa öljyttömän käytön. Käytetään laajasti erittäin jäykkyyteen, erittäin tarkkaan lineaariseen siirtoon puolijohde-, 3C-tarkkuuskokoonpano- ja optisten komponenttien kohdistusasemissa.

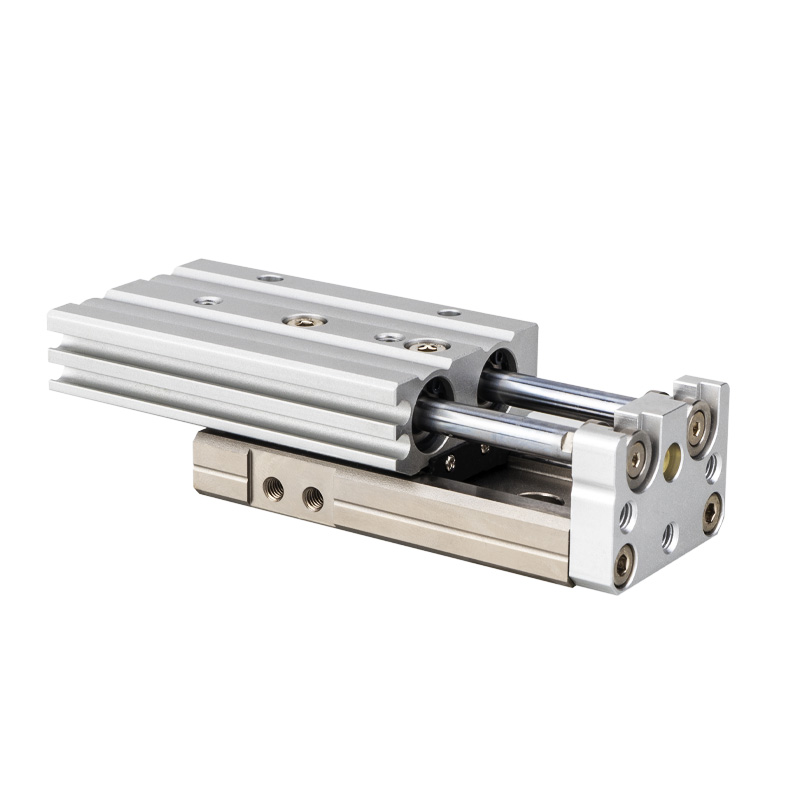

SOLH MXQ edullinen pneumaattinen liukupöytä on vaihdettavissa SMC MXQ -sarjan kanssa. Se käyttää kaksoismäntäkäyttöä ja esikuormittamatonta kierrättävää pallonohjainta, joka on rakennettu erittäin ohueksi ja kevyeksi integroiduksi yksiköksi, jonka korkeus ja paino ovat alhaisemmat kuin MXS:ssä, ja se saavuttaa ±0,02 mm:n toistuvan paikannustarkkuuden. Saatavilla on kolmipuolinen asennus, jossa on kohdistustapin reikiä (alhaalla, sivulla ja aksiaalisesti). Porauskoot φ6-25mm, vakioiskut 10-150mm, valinnaiset 0-5mm iskunsäätimet. Sisäänrakennettu magneetti sopii magneettikytkimiin ja tukee öljytöntä käyttöä. Kustannustehokkaana lineaarisena perustoimilaitteena se sopii budjettiherkkiin projekteihin ja sitä käytetään laajalti pienten elektronisten ja muoviosien ja vakiotarkkuuden automatisoitujen kokoonpanolinjojen kevyeen suurtaajuiseen siirtoon.

SOLH Richge MXF erittäin ohut, erittäin jäykkä pneumaattinen liukupöytä on vaihdettavissa SMC MXF -sarjan kanssa. Sylinteri- ja poikkirullaohjain on järjestetty rinnakkain, ja rungon korkeus on pienempi 40 % verrattuna vastaaviin MXS-malleihin, mikä sopii erinomaisesti automaatiolaitteisiin, joissa on rajoitettu pystyvara. Se tukee ylä- ja ala-asennusta, jossa on kohdistustapin reikiä, toistuva paikannustarkkuus ±0,02 mm, porauskoot φ8 ~ 20 mm ja suurin vakioisku 100 mm. Varustettu vakiona kaksipäätyisillä polyuretaanipuskureilla, valinnaisilla X10/X11 iskunsäätimillä ja hydraulisilla puskureilla. Sisäänrakennettu magneetti toimii magneettikytkimillä ja mahdollistaa öljyttömän pitkän jakson käytön. Käytetään laajasti keskikuormitukseen pitkän iskun siirtoon, kuten 3C-moduulin käsittelyyn, tarkkuuspuristukseen ja aseman vaihtoon.

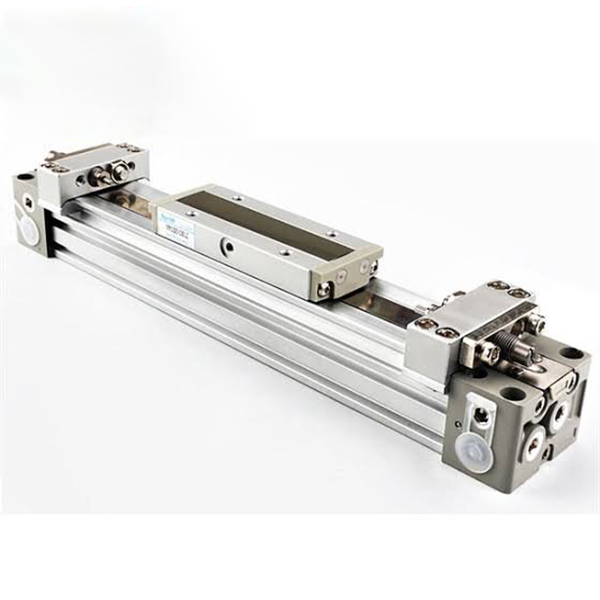

SOLH MY1B mekaanisesti nivelletty sauvaton perussylinteri saavuttaa täyden vaihdettavuuden vastaavien SMC-mallien kanssa. Varustettu sisemmällä tiivistehihnalla ja ulkoisella pölytiiviillä hihnalla, se kumoaa ulkoisen männänvarren, jonka asennuspituus on lähellä tehokasta iskua ja säästää yli 50 % asettelutilaa raidetangon sylintereihin verrattuna. Porauskoot vaihtelevat välillä φ10 - 100 mm ja suurin iskunpituus 5000 mm. Liukupöytä on yhdistetty jäykästi mäntään erinomaisella taivutuskestävyydellä, mikä mahdollistaa suoran kuormaasennuksen ilman apuohjaimia kevyissä kuormissa. Nelisuuntaiset putket (edessä, takana, sivulla, pohjassa) on saatavana; mallit φ25-40 vähentävät painoa 17 %. Vakiona sisäänrakennetut säädettävät ilmatyynyt on varustettu valinnaisilla ulkoisilla hydraulisilla puskureilla ja kaksipään iskunsäätimillä. Esivaratut urat sopivat D-M9-sarjan magneettikytkimiin, ja öljytöntä toimintaa tuetaan puhtaille korjaamoille. Luokiteltu kantavuuden mukaan: φ10 ~ 20 kevyisiin, φ25 ~ 40 keskikevyisiin, φ50 ~ 63 keskikokoisiin, φ80 ~ 100 raskaaseen käyttöön. Laajalti käytetty pitkän matkan materiaalin kuljetuksessa, automaattisessa ovien toiminnassa, raskaassa työkappaleen siirtämisessä koneistuksessa ja pitkän iskun paikannustyöntössä ei-standardinmukaisilla automaatiolinjoilla taloudellisena yleiskäyttöisenä lineaarisena ajoratkaisuna.

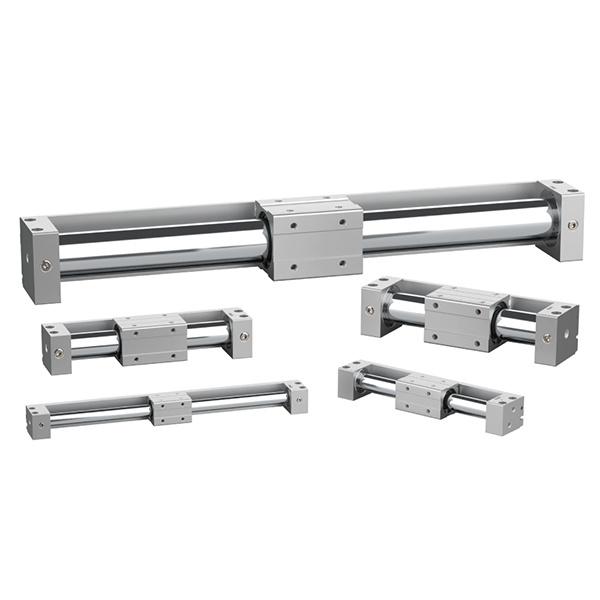

SOLH CY3 magneettikytkimen sauvaton sylinteri on päivitetty versio CY1-sarjasta, joka on täysin vaihdettavissa SMC-vastineiden kanssa. Se ottaa käyttöön kosketuksettoman magneettisen synkronisen käytön sisäisen männän ja ulkoisen liukukelkan välillä täysin suljetussa piipussa, jotta ilmavuoto ja kontaminaatiovapaa toiminta saavutetaan. Porauskoot vaihtelevat välillä φ6 - φ63 mm, maksimiisku jopa 5000 mm, mikä vähentää asennuksen jalanjälkeä 50 % verrattuna perinteisiin raidetangon sylintereihin. Saatavilla on kaksi versiota: CY3B-perustyyppi, joka vaatii päätykannattimet ja ulkoiset ohjaimet epäkeskisen kuormituksen ja magneettisen erotuksen välttämiseksi; CY3R-suoraan asennettava versio, joka on kiinnitetty suoraan laitealustaan ​​ylimääräisen asennustilan säästämiseksi. Pidennetyt kulutusta kestävät renkaat alentavat minimityöpaineen 0,12 MPa:iin. Vakiovarusteisiin kuuluvat kaksipäätiset kumipuskurit, ja valinnainen nopea X160-versio tukee maksiminopeutta 1500 mm/s. Esiasetetuissa paikoissa on D-M9-magneettikytkimet asennon palautetta varten. Normaali öljytön käyttö sopii pölyttömille puolijohde-, elektroniikka-, lääke- ja elintarviketeollisuuden korjaamoille. Se kestää kevyitä ja keskisuuria kuormia 0,5 kg - 40 kg työkappaleen pitkän matkan siirtoon, suojaoven käyttöön ja kompaktiin pitkäiskuiseen lineaariliikenteeseen hygieenisessä automaatiossa.

SOLH CY1 -sarja on klassinen taloudellinen magneettikytkimen sauvaton sylinteri, päivitetyn CY3-sarjan edeltäjä, täysin mitoiltaan vaihdettavissa alkuperäisiin SMC CY1 -tuotteisiin. Se ottaa käyttöön kosketuksettoman magneettisen synkronisen käytön ja täysin suljetun tynnyrirakenteen, jossa ei ole ilmavuotoa, ja se sopii öljyttömään puhtaaseen elektroniikka-, lääke- ja elintarviketeollisuuden työympäristöihin. Porauskoot vaihtelevat välillä φ6 - 63 mm, vakioisku jopa 1000 mm ja suurin pidennetty isku 1500 mm erinomaisella kustannustehokkuudella. Saatavilla on viisi rakenneversiota: CY1B-perustyyppi, joka vaatii ulkoiset ohjaimet ja päätykannattimet; CY1S sisäänrakennetuilla liukulaakereilla kevyille kuormille ilman ylimääräisiä ohjaimia; CY1L kuulalaakerityyppi tasaiseen korkeataajuiseen edestakaisin; CY1H korkean tarkkuuden malli, jolla saavutetaan ±0,02 mm:n toistuva paikannustarkkuus; Matalaprofiilinen CY1F tyyppi 29 % alennettu kokonaiskorkeus kapeaan pystyasennustilaan. Vähimmäiskäynnistyspaine on 0,18 MPa, varustettu standardinmukaisilla kaksipäätyisillä kumipuskurilla ja valinnaisilla ulkoisilla hydraulisilla puskureilla, jotka ovat yhteensopivia D-M9- ja D-A9-magneettikytkimien kanssa asentosignaalin takaisinkytkentää varten. Se maksaa vähemmän kuin CY3-sarja ja toimii kustannustehokkaana valintana budjettirajoitteiseen perinteiseen automaatioon, mukaan lukien puhdastilojen materiaalinsiirto, suojaoven ajo ja keskipitkän matkan työkappaleen kuljetus kevyillä ja keskisuurilla kuormilla 0,5 kg - 40 kg.
